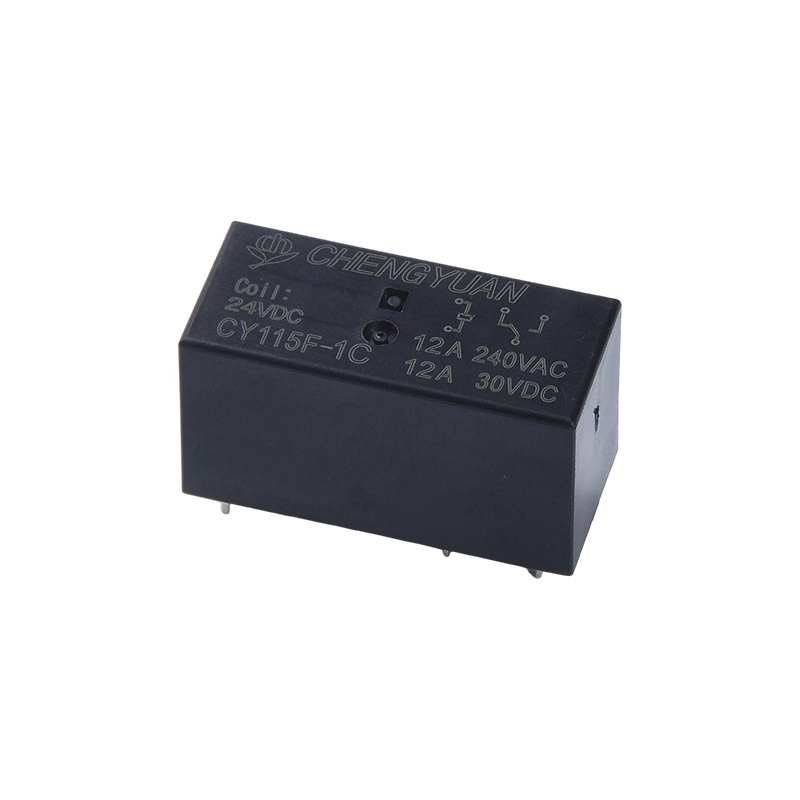

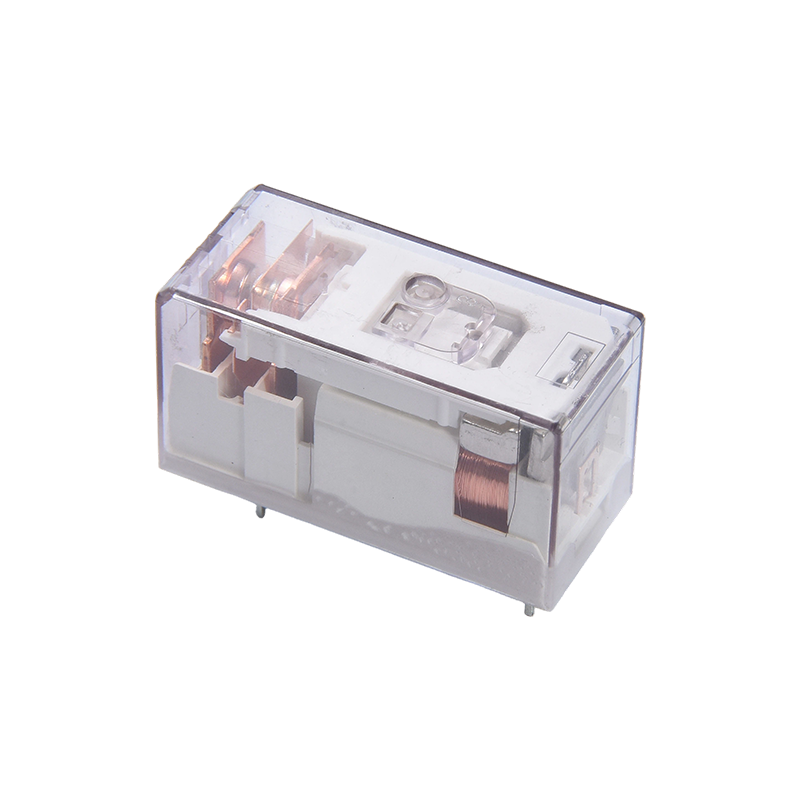

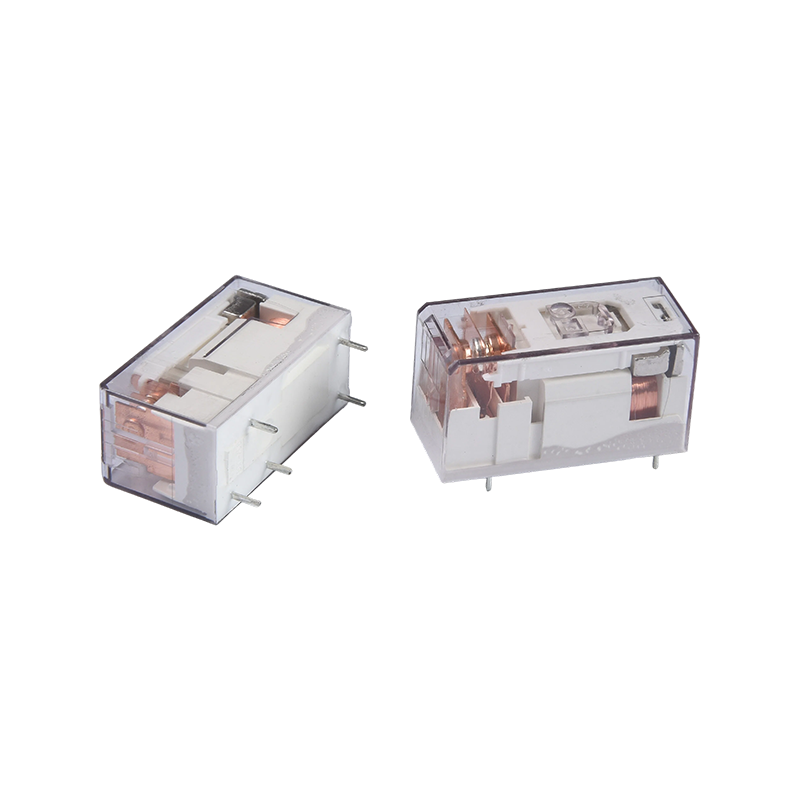

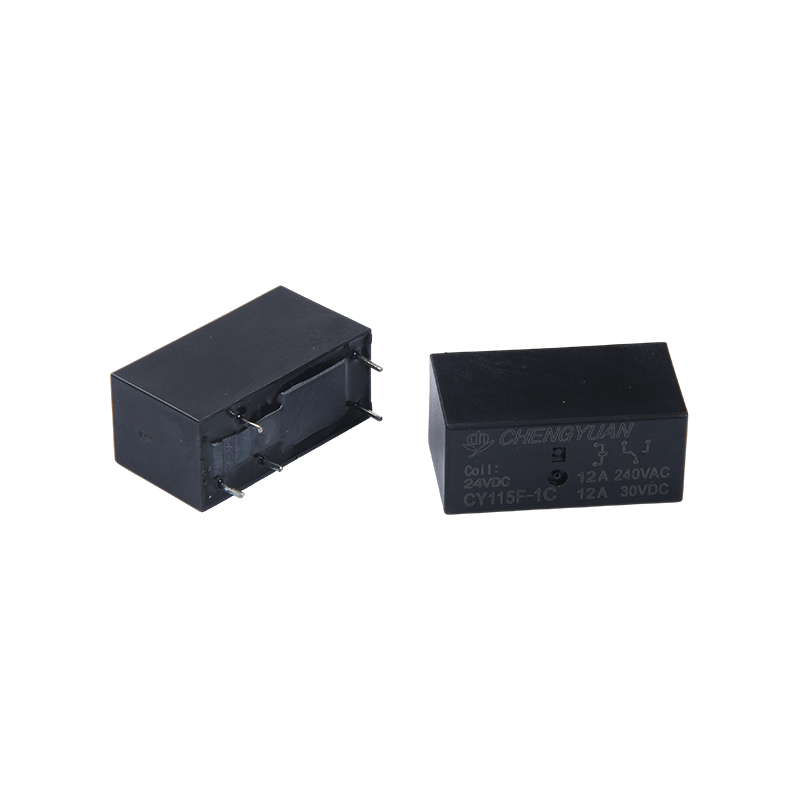

Ventajas del producto:
• Alta carga y diseño compacto: Logra una capacidad de conmutación de contactos de 12A en un pequeño relé PCB, ahorrando espacio de instalación y siendo adecuado para diseños de placas de alta densidad.
• Amplia compatibilidad de voltaje de bobina: La bobina admite un amplio rango de voltaje de 3VDC a 230VAC/VDC, facilitando la integración directa con sistemas de diferentes voltajes de control sin necesidad de conversión adicional.
• Potente aislamiento eléctrico: El voltaje de resistencia entre contactos y bobina alcanza hasta 5000V, suprimiendo eficazmente las interferencias y mejorando la seguridad y estabilidad del sistema.
Características principales:
• Capacidad de contacto: 12A @ 240VAC / 30VDC, satisfaciendo las necesidades de control de potencia de la mayoría de los electrodomésticos y equipos industriales.
• Forma de contacto: Disponible en varias configuraciones de contacto (como 1H, 1Z, etc.), compatible con circuitos normalmente abiertos, normalmente cerrados y de cambio, para aplicaciones flexibles.
• Eficiencia de accionamiento: Consumo típico de energía de la bobina de 0.4W, con bajo consumo energético y respuesta sensible.

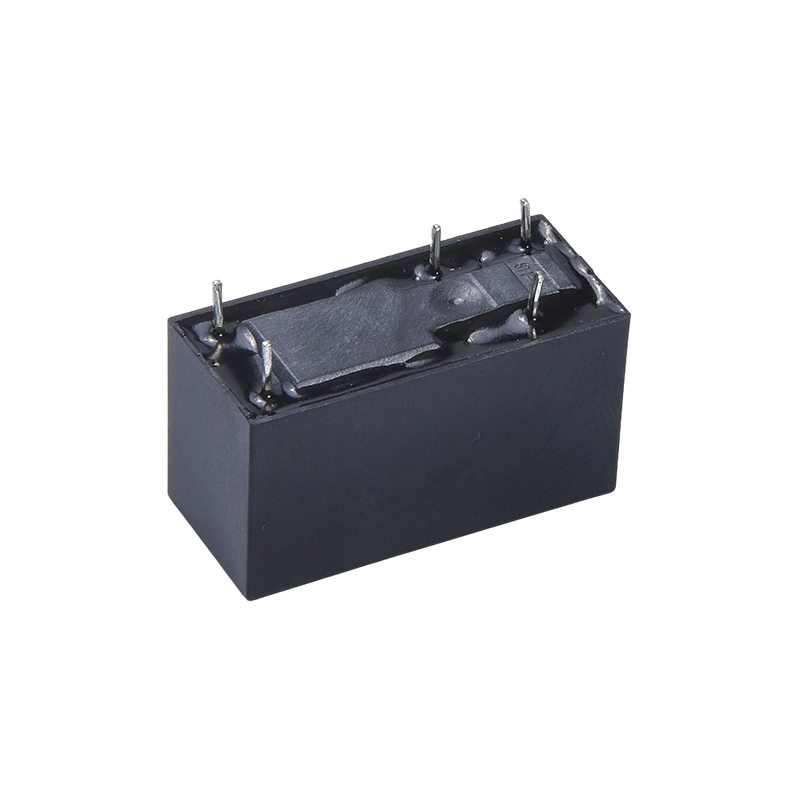

• Diseño de pines: Pines PCB estándar de 5 pines para facilitar la soldadura y la instalación automatizada en producción.
Aplicaciones principales:
• Automatización industrial: Utilizado en módulos de salida PLC, controladores de motores, accionamiento de válvulas solenoides y conmutación de alimentación de equipos.
• Control inteligente: Integrado en sistemas de hogar inteligente para controlar cargas de alta potencia como aires acondicionados, calefacción por suelo radiante, iluminación y cortinas eléctricas.
• Gestión de energía: Aplicado en sistemas UPS, inversores solares, sistemas de almacenamiento de energía y otros equipos de nuevas energías para control de conmutación de circuitos.
• Aislamiento de equipos: Proporciona aislamiento eléctrico entre el extremo de control y el extremo de carga, protegiendo los circuitos de control de bajo voltaje.
Datos de contacto
|
Tipo
|
CYF115F
|
|
Material de contacto
|
aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1 A 6 V CC)
|
|
Carga nominal (carga resistiva）
|
12A 250VCA
|
|
Máx. corriente de conmutación
|
12A
|
|
Máx. voltaje de conmutación
|
277 VCA
|
|
Máx. potencia de conmutación
|
3342VA
|
|
Mín. carga de conmutación
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (al voltaje nominal de la bobina)
|
15 ms máx. (Sin diodo)
|
|
tiempo de liberación
|
5 ms máx. (Sin diodo)
|
|
Resistencia de aislamiento
|
Mín. 1000 MΩ (a 500 VCC)
|
|
Rigidez dieléctrica
|
Entre contactos abiertos: 1000VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 5000VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
destructivo
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Funcional
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Resistencia a los golpes
|
Funcional
|
10G mínimo.
|
|
destructivo
|
100G mínimo.
|
|
Resistencia
|
Resistencia mecánica (10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 operaciones (a temperatura ambiente)
|
|
Temperatura ambiente
|
-40 ℃ ~ 85 ℃ (sin condensación)
|
|
Peso
|
Aprox. 13,5g
|
|
Datos de la bobina (a 20 ℃)
|
|
Voltaje nominal
(VCC) |
Corriente de operación nominal ±10% (mA)
|
Resistencia de la bobina ±10% (Ω)
|
Potencia nominal de operación
|
Voltaje de operación (Máx.)
|
Voltaje de liberación (Mín.)
|
Tensión máxima permitida
|
|
5
|
80.00
|
62.5
|
Aproximadamente 0,4 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130 % de la tensión nominal
|
|
6
|
66.67
|
90
|
|
9
|
44.44
|
202.5
|
|
12
|
33.33
|
360
|
|
18
|
22.22
|
810
|
|
24
|
16.67
|
1440
|
|
48
|
8.33
|
5760
|
Los datos mostrados arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

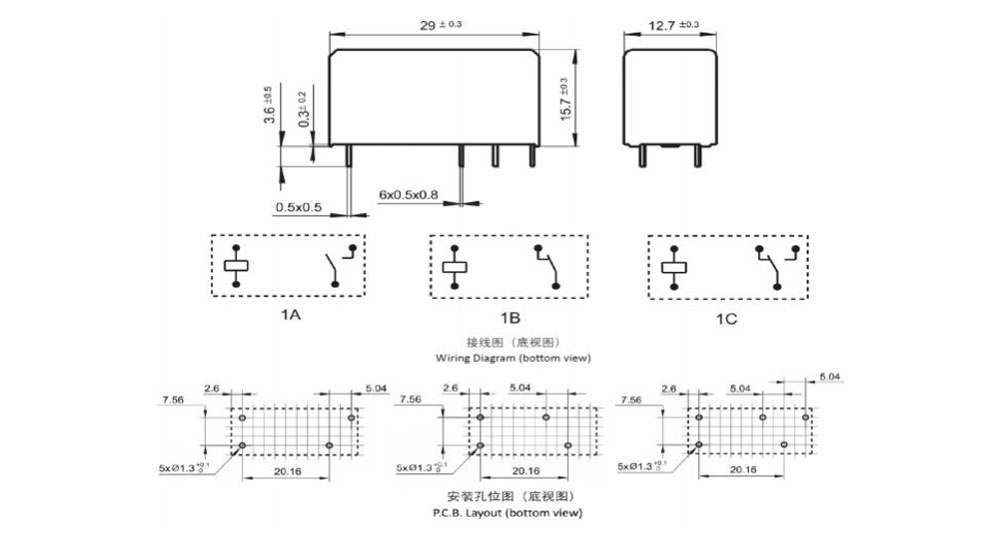

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

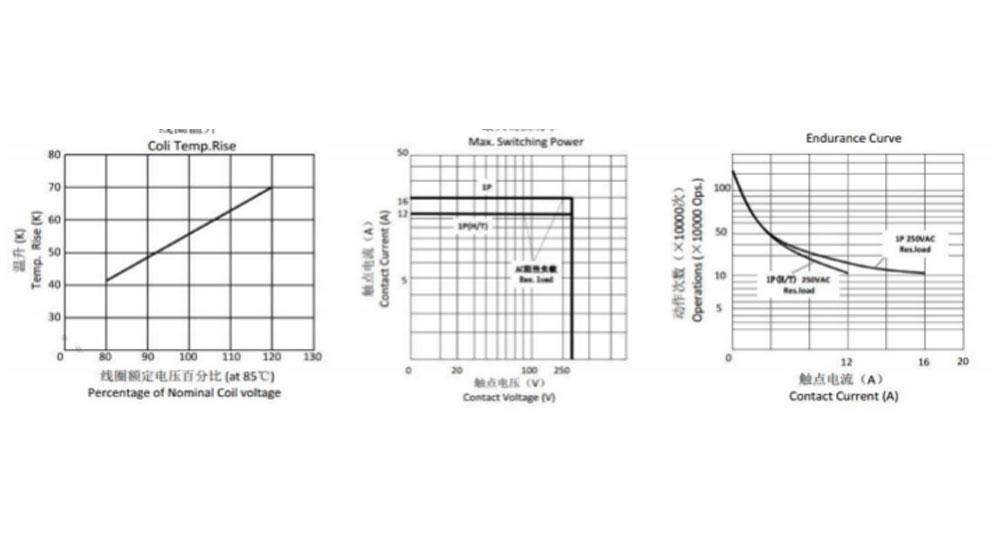

Curva característica
Información de pedido
CY115F - 1 - C - 12 VCC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CY115F
2: Número de polos: 1-1 polo
3: Acuerdo de contacto: A-Formulario A ; B-Forma B ; C-Forma C
4: Voltaje nominal: 5,6,9,12,18,24,48 VCC
5: Color de la carcasa: B-Negro
6: Potencia de la bobina: D-0.4W
7: Construcción protectora: a prueba de S-Flux,
SH-Tipo sellado lavable
8: Parámetro especial: tipo nulo-estándar
Letra o número-Requisito especial
Los relés a prueba de fundente no se pueden utilizar en ambientes con contaminantes como H2S, SO2, NO2, polvo, etc.
No se recomienda limpiar con agua ni procesar la superficie después de ensamblar los relés a prueba de fundente en la PCB.
Descargo de responsabilidad: La especificación es solo como referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por lo tanto, los usuarios deben estar en la posición correcta para elegir
producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en la caja antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizar.
