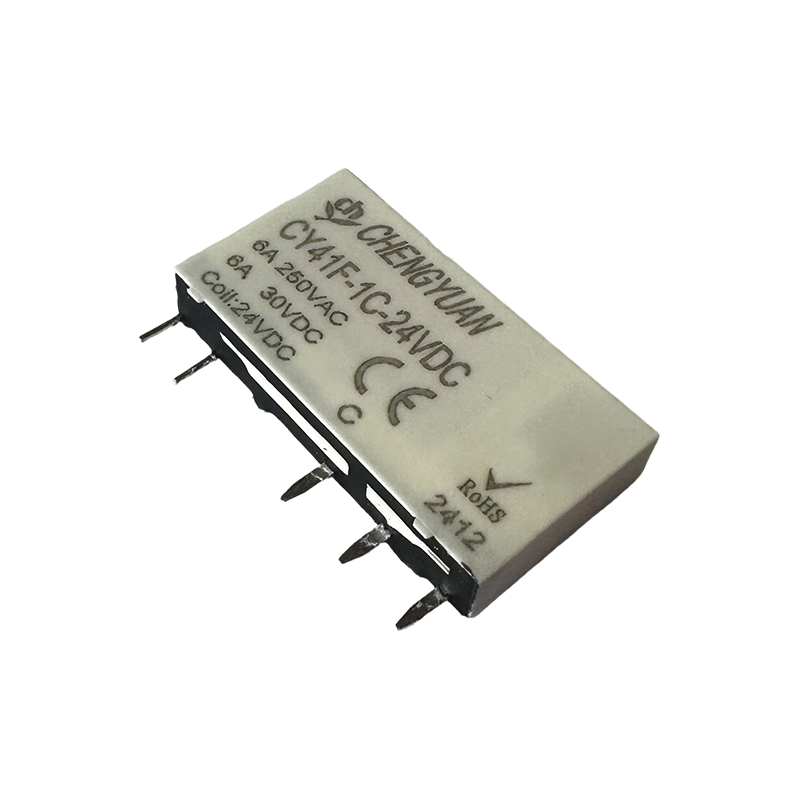

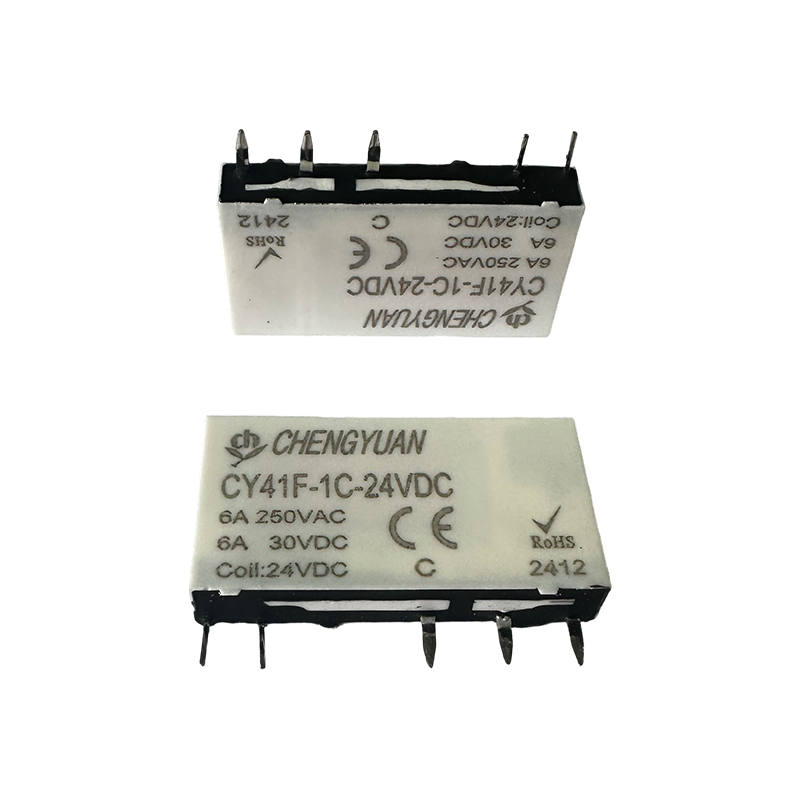

Características:
● Diseño ultradelgado (solo 5 mm de ancho)
● Capacidad de conmutación de contactos de 6A
● Voltaje dieléctrico entre bobina y contactos: 4kV
● Resistencia a sobretensiones entre bobina y contactos: 6kV
● Cumple con los requisitos de aislamiento reforzado VDE0700/0631
● Alta sensibilidad, con un consumo de energía aproximado de 0.17W
Escenarios de aplicación:
● Electrodomésticos: Control de potencia para pequeños electrodomésticos de alta potencia, como calentadores eléctricos y cocinas de inducción.
● Control industrial: Equipos de automatización, pequeños PLC y circuitos de control de motores.
● Equipos eléctricos inteligentes: Cajas de distribución inteligentes y control auxiliar para estaciones de carga.
● Equipos de seguridad: Fuentes de alimentación para monitoreo y conmutación de circuitos en sistemas de control de acceso.
Parámetros de contacto
|
Configuración de contacto
|
1H, 1Z
|
|
Resistencia de contacto (1)
|
Contactos chapados en oro: ≤ 30mΩ (1A 6VDC); Contactos no chapados en oro: ≤ 100mΩ (1A 6VDC)
|
|
Material de contacto
|
AgSnO₂, AgNi
|
|
Carga de contacto (resistiva)
|
6A 250VCA / 30VCC
|
|
Voltaje de conmutación máximo
|
400 VCA / 300 VCC
|
|
Corriente de conmutación máxima
|
6A
|
|
Potencia de conmutación máxima
|
1500VA/180W
|
|
Carga mínima (2)
|
Sin baño de oro: 5 VCC 100 mA; Chapado en oro: 5 VCC 10 mA
|
|
Durabilidad mecánica (3)
|
1×10⁷ ciclos
|
|
Durabilidad eléctrica
|
Tipo H: 6×10⁴ ciclos (AgNi, 6A 250VAC/30VDC, carga resistiva, 85℃, 1s encendido 9s apagado)Tipo Z: 3×10⁴ ciclos (NO, AgNi, 6A 250VAC/30VDC, carga resistiva, 85℃, 1s encendido 9s apagado); 1×10⁴ ciclos (NC, AgNi, 6A 250VAC/30VDC, carga resistiva, 85℃, 1s encendido 9s apagado)
|
Notas:
(1) Todos los valores anteriores son valores iniciales.
(2) La carga mínima anterior es un valor de referencia, aplicable a ambientes normales de temperatura, humedad y presión con las clavijas hacia arriba. Este valor de referencia puede cambiar según la frecuencia de conmutación, las condiciones ambientales, la vida útil esperada y la dirección de instalación. Por lo tanto, realice pruebas de confirmación con cargas reales antes de su uso y se recomienda evitar su uso por debajo de cero grados Celsius.
(3) Prueba sin carga, sin daños mecánicos después de la prueba.
Parámetros de la bobina
|
Potencia nominal de la bobina
|
5 VCC ~ 24 VCC: aproximadamente 170 mW
|
|
48 VCC, 60 VCC: aproximadamente 210 mW
|
Nota:
(1) Para cargas sin una temperatura especificada en la tabla, la temperatura ambiente es la temperatura ambiente.
Parámetros de rendimiento
|
Parámetro
|
Especificación
|
|
Resistencia de aislamiento
|
1000 MΩ (500 VCC)
|
|
Tensión soportada dieléctrica
|
Entre bobina y contactos
|
4000 VCA durante 1 min
|
|
Entre contactos abiertos
|
1000 VCA durante 1 min
|
|
Tiempo de funcionamiento (a tensión nominal)
|
≤ 8 ms
|
|
Tiempo de liberación (a tensión nominal)
|
≤ 4 ms
|
|
Choque * (1)
|
Estabilidad
|
49m/s²
|
|
fuerza
|
980m/s²
|
|
Vibración * (1)
|
10 Hz ~ 55 Hz, doble amplitud de 1 mm
|
|
Humedad
|
5% ~ 85% humedad relativa
|
|
Rango de temperatura
|
-40 ℃ ~ 85 ℃
|
|
Tipo de terminal
|
tipo de placa de circuito impreso
|
|
Peso
|
Aproximadamente 5 g
|
|
Tipo de embalaje
|
Tipo sellado de plástico, tipo resistente a soldadura
|
|
Tensión nominal (VCC)
|
Voltaje de operación (VCC) (1)
|
Voltaje de liberación (VCC) (1)
|
Voltaje máximo (VCC) (2)
|
Resistencia de la bobina
|
|
5
|
≤ 3,75
|
≥ 0,25
|
7.5
|
147×(1±10%)Ω
|
|
6
|
≤ 4,50
|
≥ 0,30
|
9.0
|
212×(1±10%)Ω
|
|
9
|
≤ 6,75
|
≥ 0,45
|
13.5
|
476×(1±10%)Ω
|
|
12
|
≤ 9,00
|
≥ 0,60
|
18
|
848×(1±10%)Ω
|
|
18
|
≤ 13,5
|
≥ 0,90
|
27
|
1906×(1±15%)Ω
|
|
24
|
≤ 18,0
|
≥ 1,20
|
36
|
3390×(1±15%)Ω
|
|
48 (3)
|
≤ 36,0
|
≥ 2,40
|
72
|
10600×(1±15%)Ω
|
|
60 (3)
|
≤ 45,0
|
≥ 3,00
|
90
|
16600×(1±15%)Ω
|
