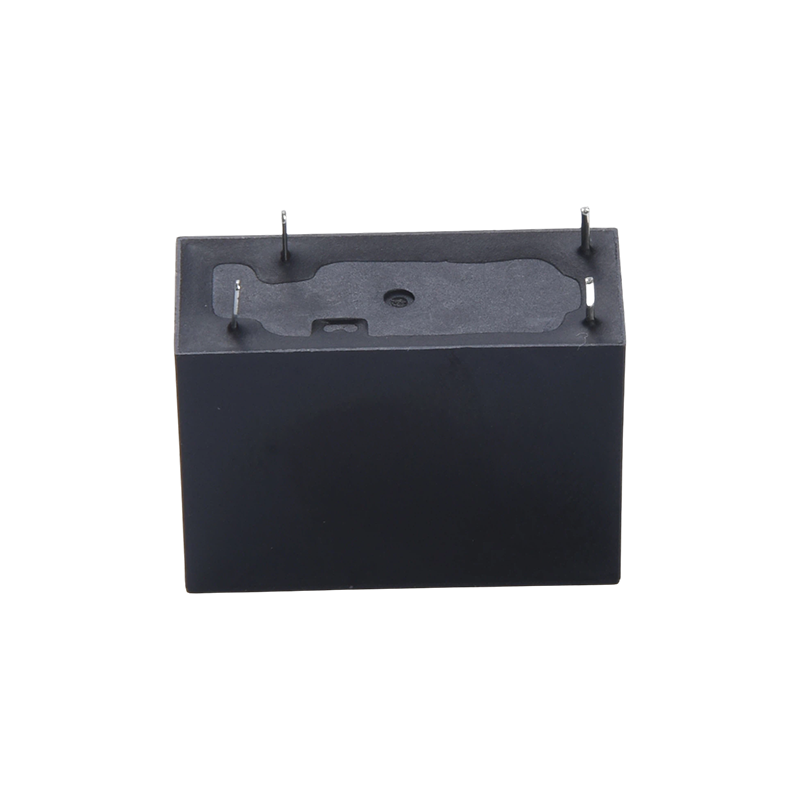

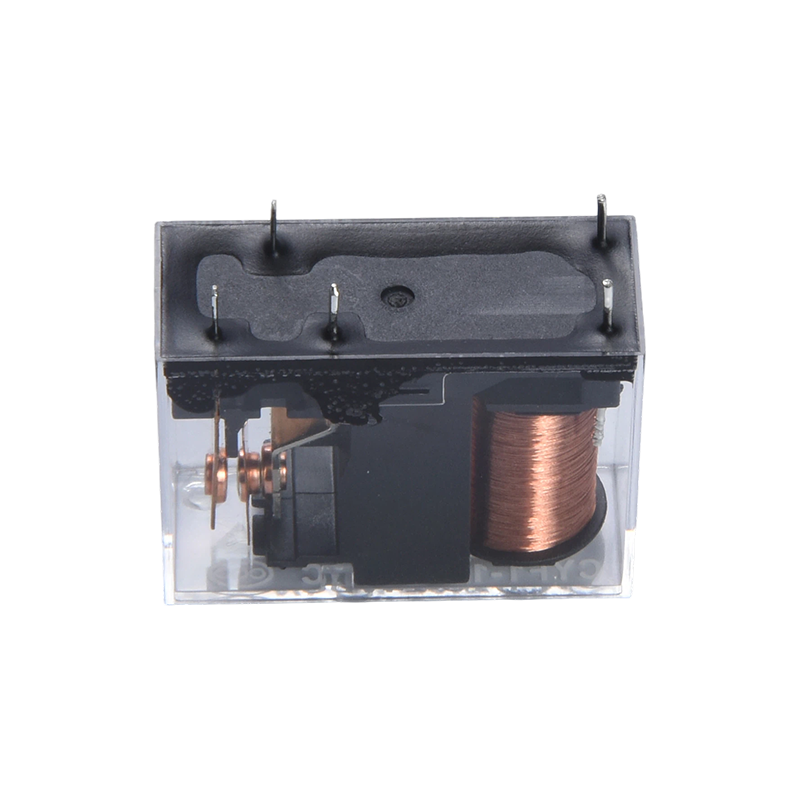

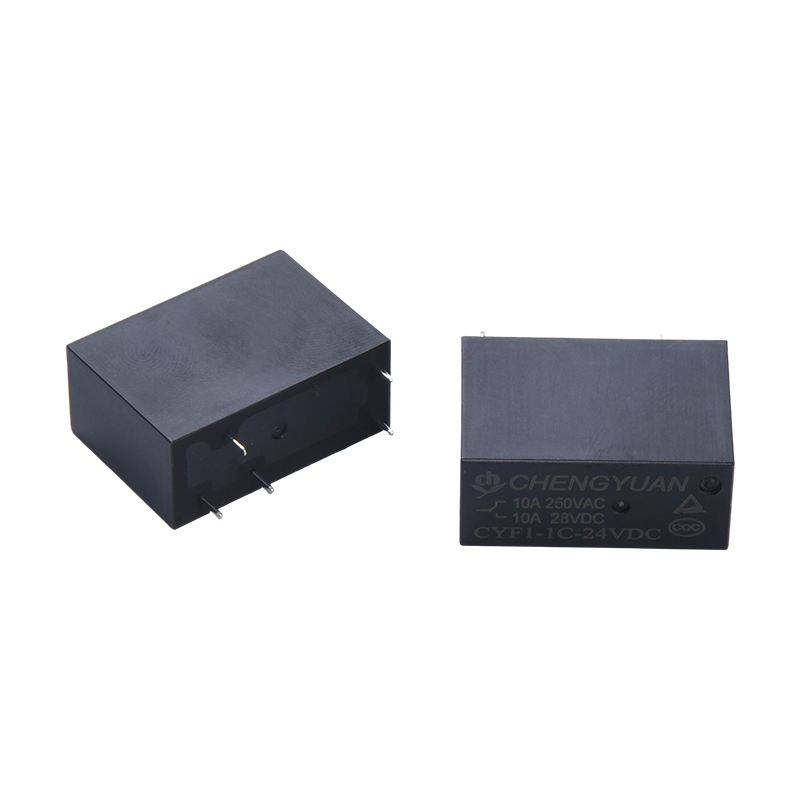

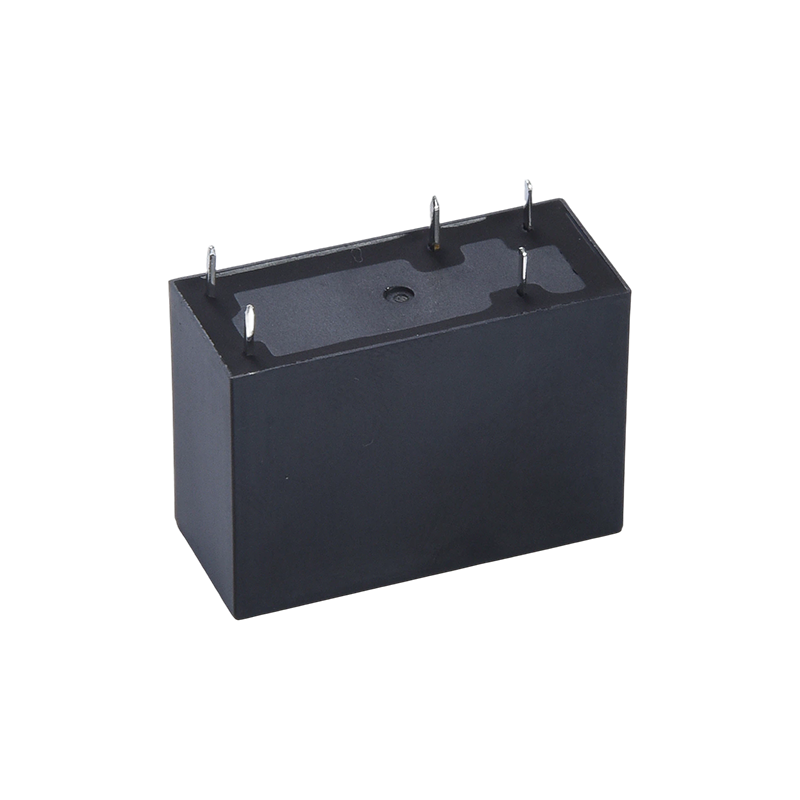

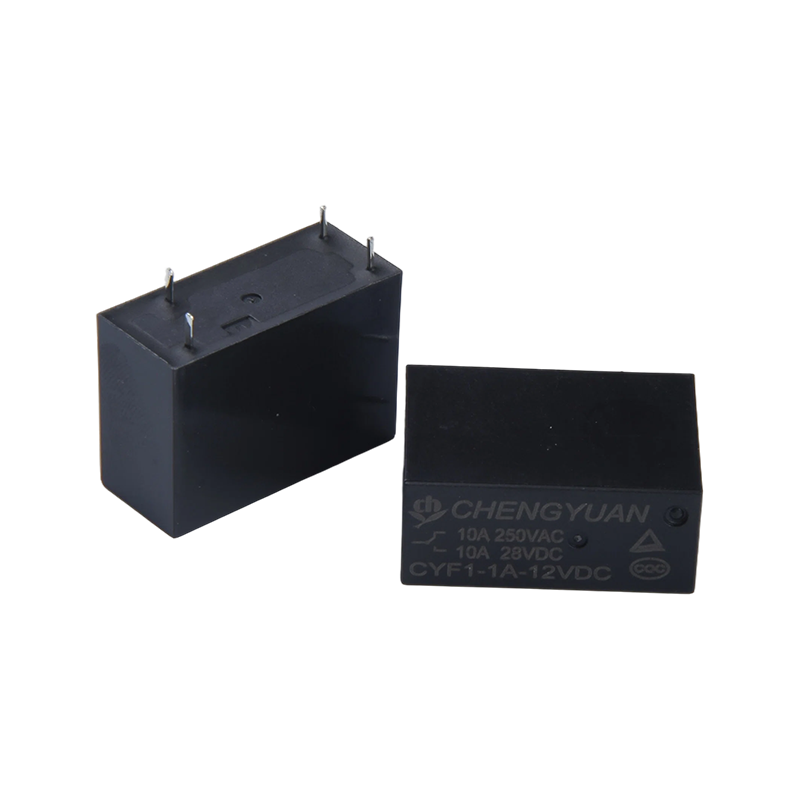

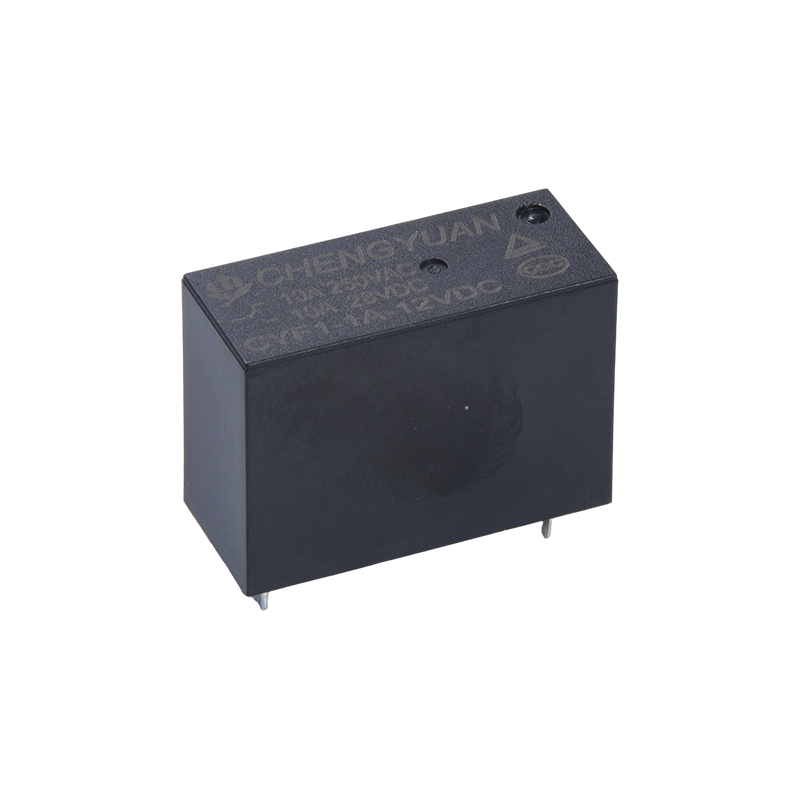

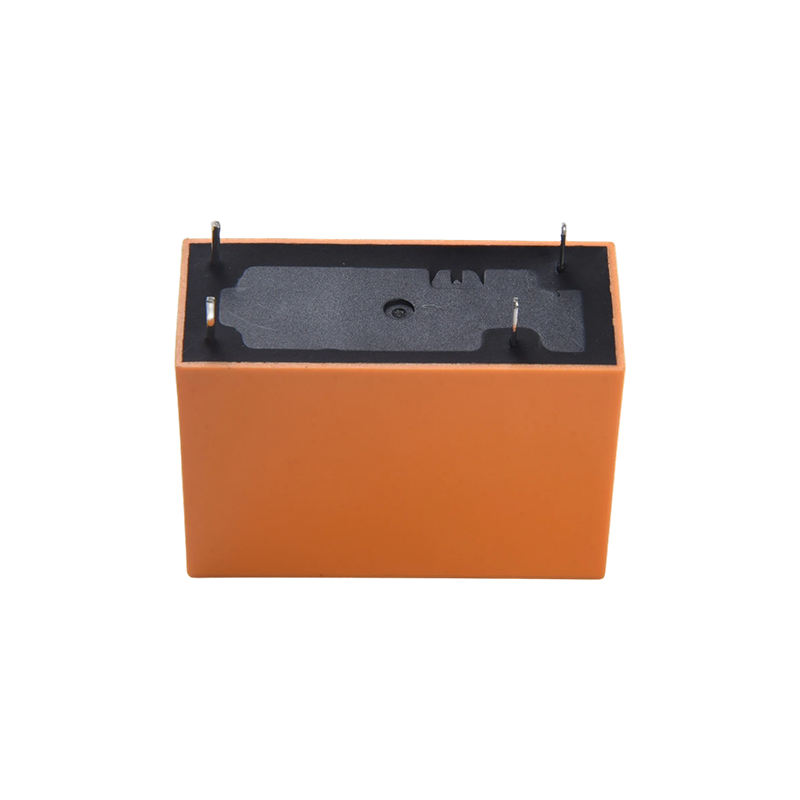

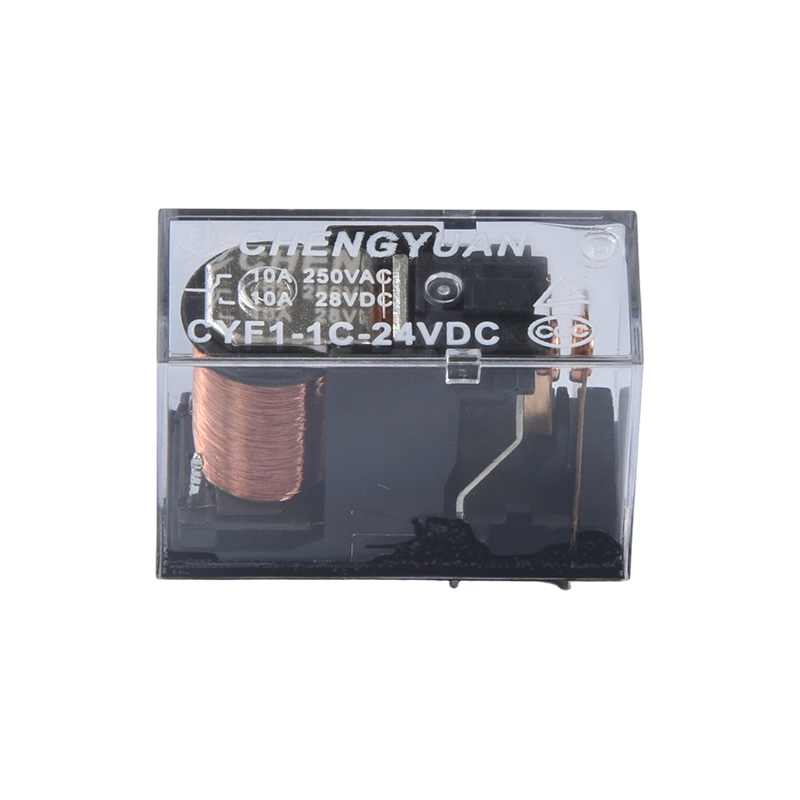

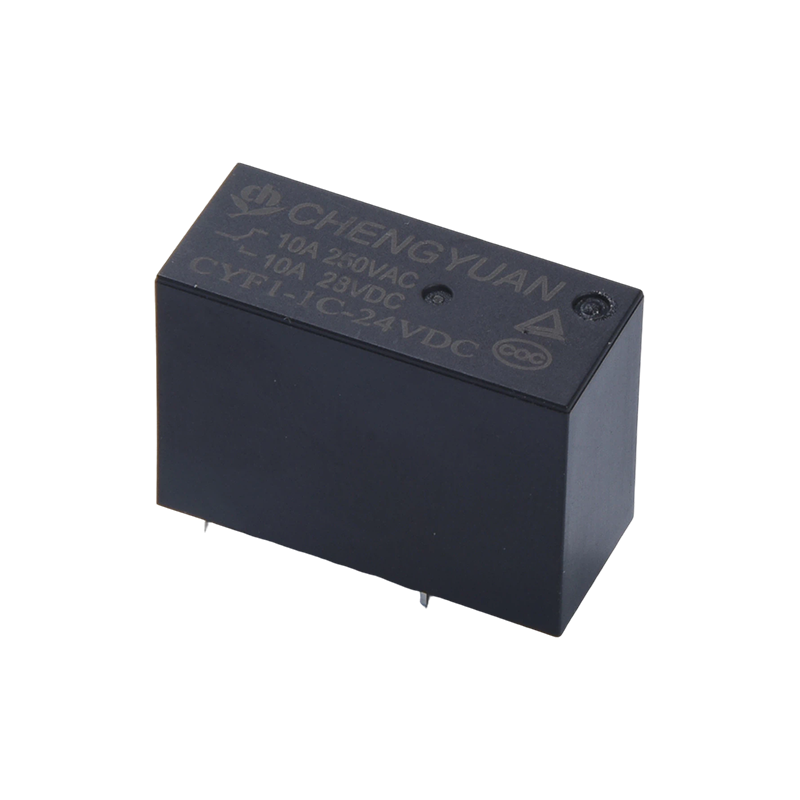

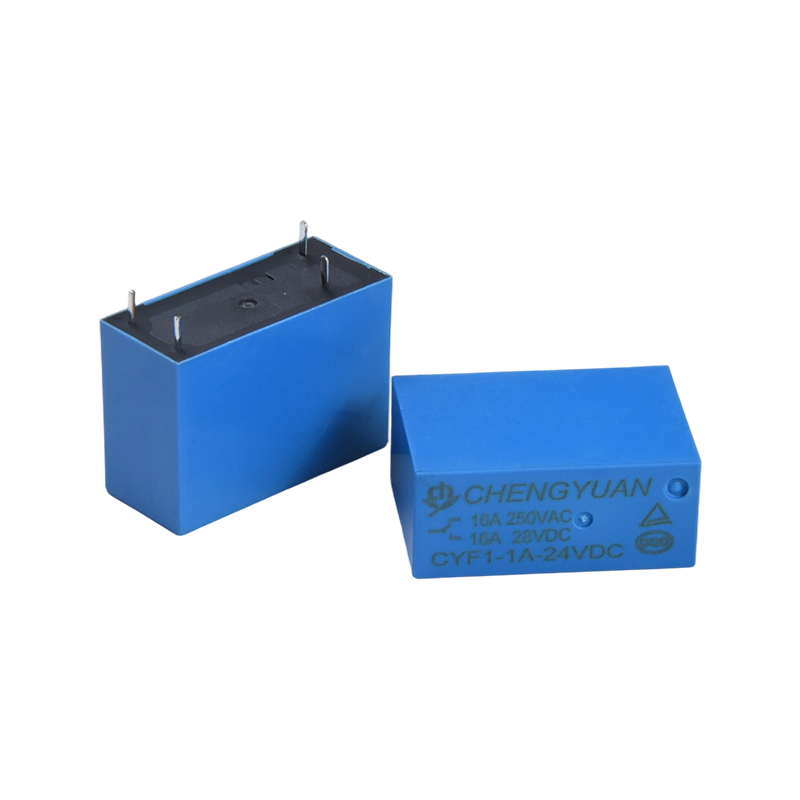

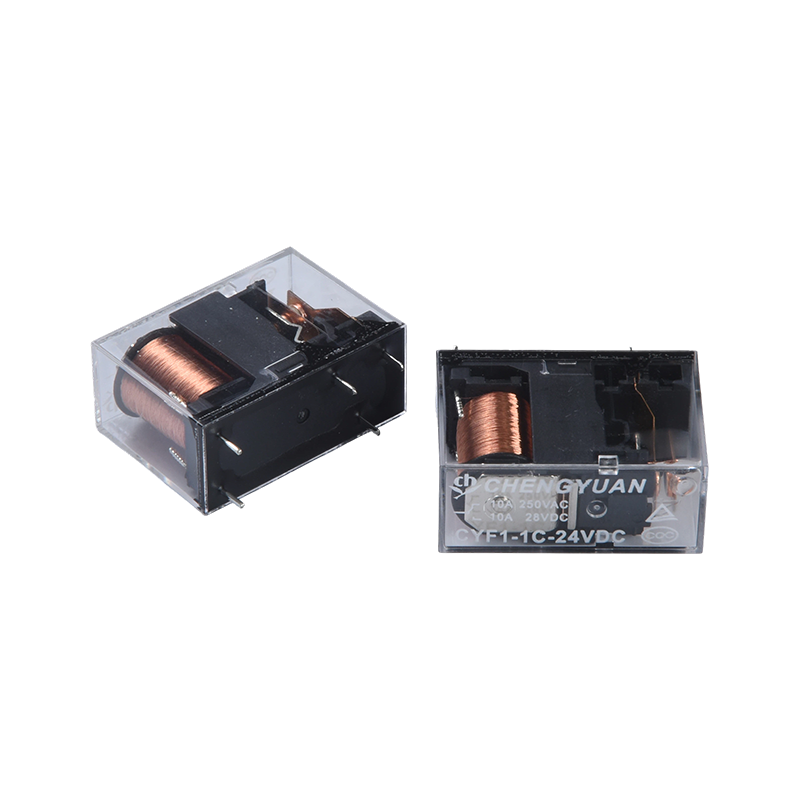

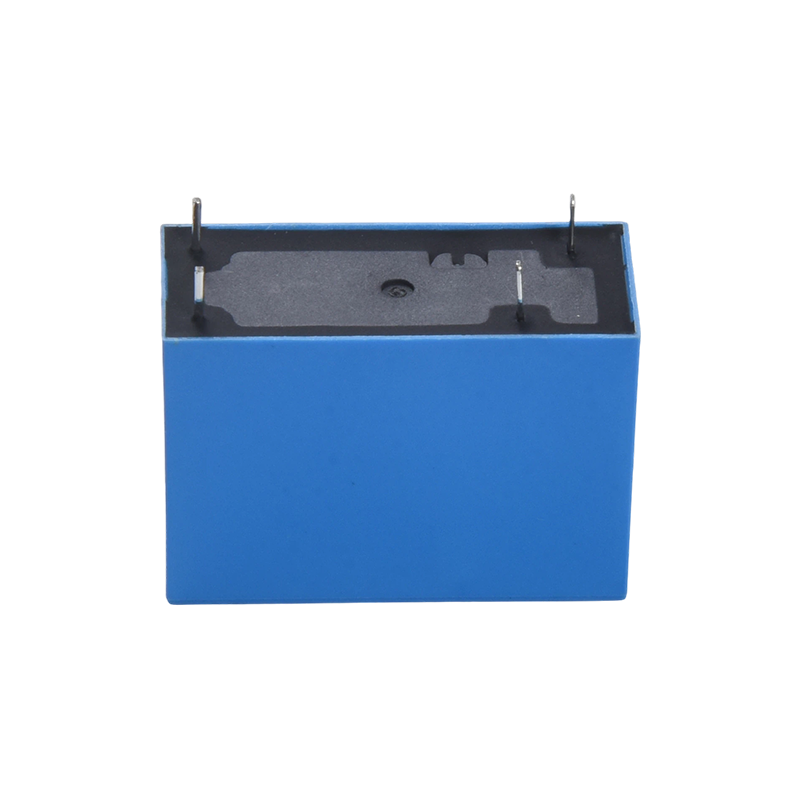

Características:
• Rendimiento de resistencia de voltaje ultra alto: soporta hasta 5000 voltios, lo que proporciona un excelente rendimiento de aislamiento, reduce el riesgo de avería del circuito y mejora la seguridad operativa del equipo.
• Voltaje de bobina flexible: admite un amplio rango de voltaje de bobina de 3VDC a 48VDC, coincidiendo directamente con varias especificaciones de voltaje del circuito de control sin la necesidad de componentes de conversión de voltaje adicionales.
• Diseño estructural compacto: tamaño pequeño, adecuado para escenarios de montaje de PCB de alta densidad, ahorrando espacio interno en el equipo y mejorando la flexibilidad del diseño del circuito.
• Capacidad de conmutación de alta carga: capacidad de conmutación de contacto de hasta 17 amperios, con cargas nominales que cubren 10A 250VAC/28VDC y 16A 250VAC/28VDC, adecuadas para necesidades de conmutación de circuitos de potencia media a alta.
• Certificación doblemente autorizada: Certificada por TUV y CQC, cumpliendo con estándares de seguridad nacionales e internacionales, satisfaciendo las necesidades de aplicaciones de productos finales en múltiples mercados.
• Ensamblaje conveniente de PCB: utiliza una estructura de 5 pines, lo que facilita la soldadura y fijación a placas de circuito impreso, lo que resulta en una alta eficiencia de ensamblaje y compatibilidad con procesos de producción automatizados.
• Rendimiento de conmutación estable: utiliza un formulario de contacto unipolar de un solo tiro (SPST), que proporciona una lógica de conmutación clara y una resistencia de contacto estable, lo que garantiza la confiabilidad de la conmutación de encendido/apagado del circuito.
Escenarios aplicables:
• Electrodomésticos: Control de encendido y apagado de pequeños electrodomésticos de alta potencia (como calentadores eléctricos, cocinas de inducción) y control automático de electrodomésticos de cocina.
• Control industrial: Conmutación de señales y control de potencia para equipos de automatización industrial, pequeños módulos de control PLC y circuitos de control de motores. • Equipos de energía inteligentes: Cajas de distribución inteligentes, módulos de distribución de energía y circuitos de control auxiliares de pilas de carga, adaptados para escenarios de alto voltaje y alta demanda de carga.
• Equipos de seguridad: Fuentes de alimentación para monitoreo de seguridad y conmutación de circuitos para sistemas de control de acceso, confiando en un rendimiento estable para garantizar el funcionamiento continuo del equipo.
Datos de contacto
|
Tipo
|
CYF1
|
|
Contacto material
|
Aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1A 16VDC)
|
|
Carga nominal (carga resistiva）
|
10A 250VAC/12A 277VAC
|
16A 250VAC/17A 277VAC
|
|
Corriente máxima de conmutación
|
12A
|
17A
|
|
Tensión máxima de conmutación
|
277VAC
|
|
Potencia máxima de conmutación
|
3324VA
|
4709VAC
|
|
Carga de conmutación mínima
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (a voltaje nominal de la bobina)
|
15 ms máx. (Sin diodo)
|
|
Tiempo de lanzamiento
|
Máx. 5 ms. ( Fără diodo)
|
|
Resistencia de aislamiento
|
Mínimo 1000 MΩ (a 500 VCC)
|
|
Resistencia dieléctrica
|
Entre contactos abiertos: 1000VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 5000VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Funcional
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Resistencia al choque
|
Funcional
|
10G Mínimo
|
|
Destructivo
|
10G Mínimo
|
|
Resistencia
|
Resistencia mecánica （10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 ops.(a temperatura ambiente)
|
|
Atemperatura ambiente
|
-40℃ ~ +85℃(sin condensación)
|
|
Peso
|
Aprox. 14g
|
Datos de la bobina (en 20℃)
|
Nomal
voltaje
(VDC)
|
Nomal
operando
actual
±10%(mA)
|
Resistencia de la bobina
±10%(Ω)
|
Operación nominal
potencia
|
(Máx.) Operar voltaje
(Máx.)
|
Voltaje de liberación
(Mín.)
|
Tensión máxima permitida
|
|
3
|
240
|
12,5
|
Aproximadamente 0,72 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130% de la tensión nominal
|
|
5
|
144
|
35
|
|
6
|
120
|
50
|
|
9
|
80
|
113
|
|
12
|
60
|
200
|
|
18
|
40
|
450
|
|
24
|
30
|
800
|
|
48
|
15
|
3200
|
|
3
|
180
|
17
|
Aproximadamente 0,54 W
|
|
5
|
108
|
46
|
|
6
|
90
|
67
|
|
9
|
60
|
150
|
|
12
|
45
|
270
|
|
18
|
30
|
600
|
|
24
|
22,5
|
1067
|
|
48
|
11.25
|
4267
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

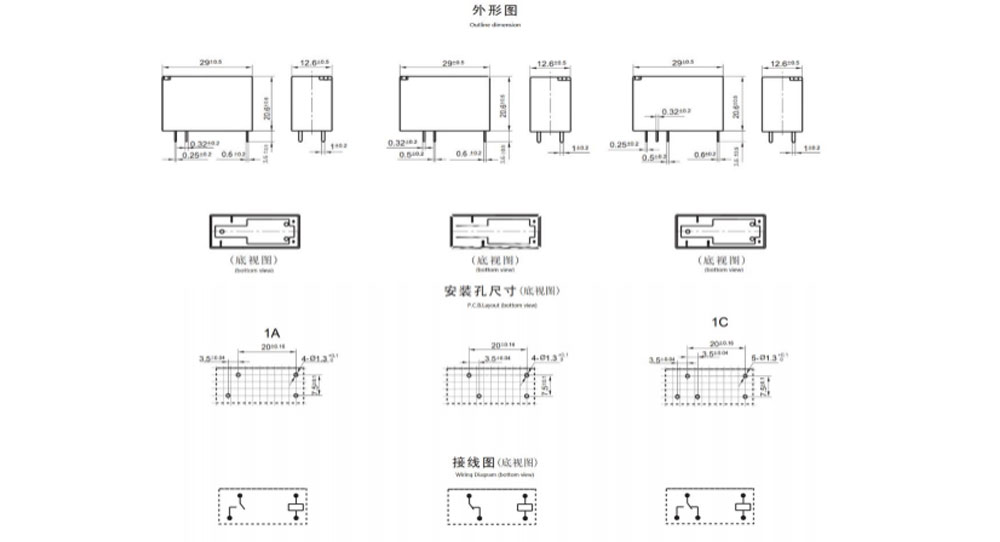

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

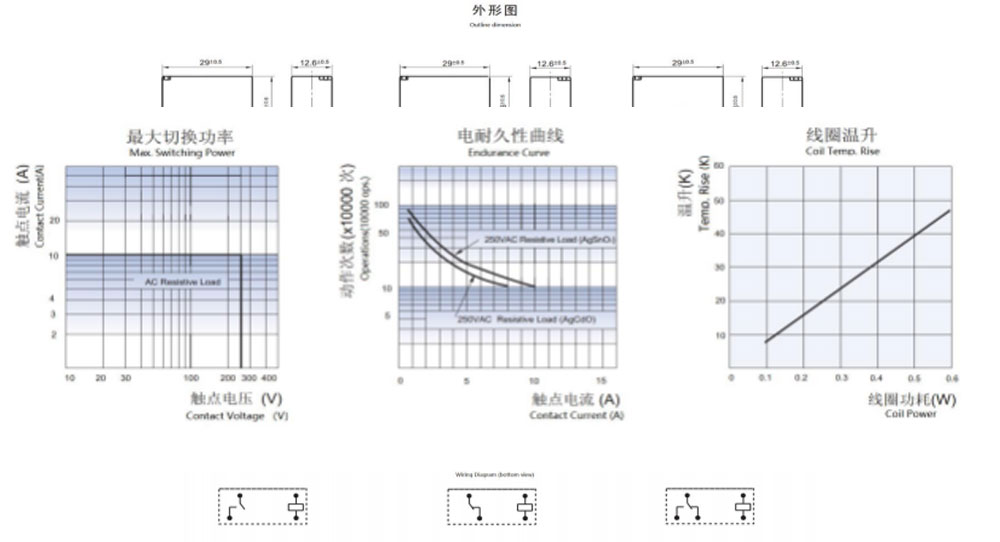

Curvas características
Información para realizar pedidos
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Tipo: CYF1
2: Con H: Carga de alto contacto, 16A Sin H: Carga estándar, 10A
3: Número de polos: 1-1 polo
4: Acuerdo de contacto: C de C; H de A; B de B
5: Voltaje nominal: 3,5,6,9, 12, 18,24,48VDC

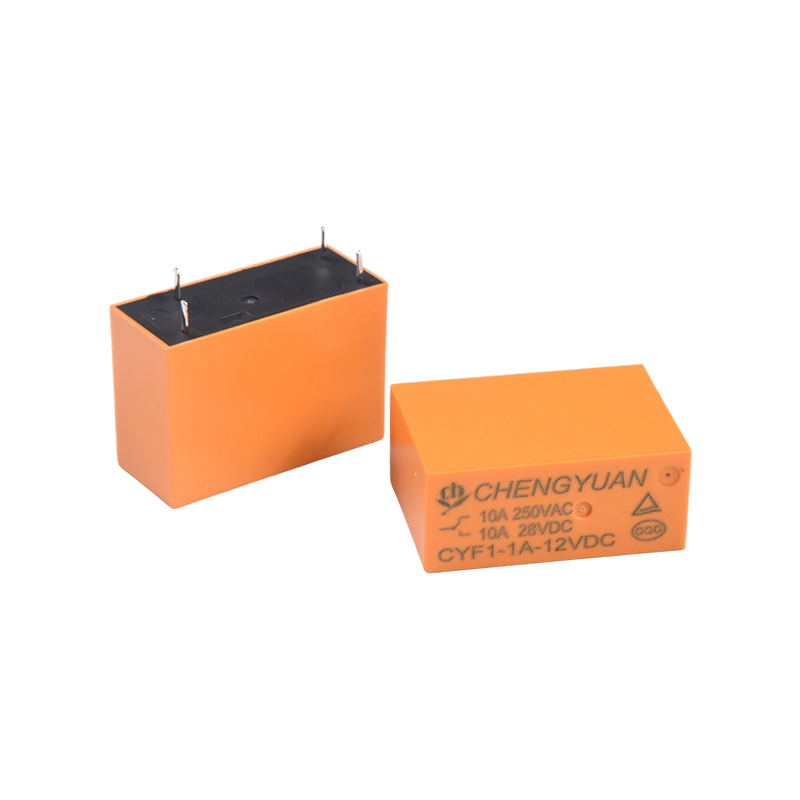

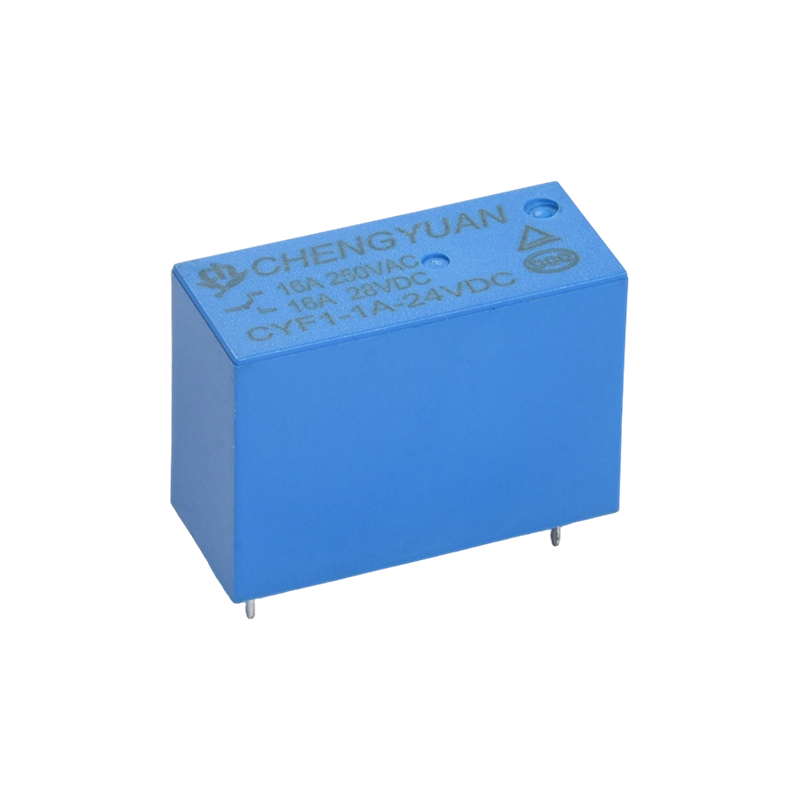

6: Color del gabinete: T - Transparente, H-Negro, L-Azul
7: Peso de la bobina: D-0,72 W L-0,54 W
8: Construcción protectora: a prueba de flujo S,
Lavable tipo sellado SH
9: Parámetro especial: tipo estándar nulo
Letra o númeroRequisito especial
Los relés a prueba de flujo no se pueden utilizar en entornos con contaminantes como H2S, SO2, NO2, polvo, etc.
No se sugiere limpieza con agua ni procesamiento de superficies después de ensamblar los relés a prueba de flujo en la PCB.
Descargo de responsabilidad: La especificación es sólo de referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por tanto, los usuarios deberían estar en la posición adecuada para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en el estuche antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizarse.
