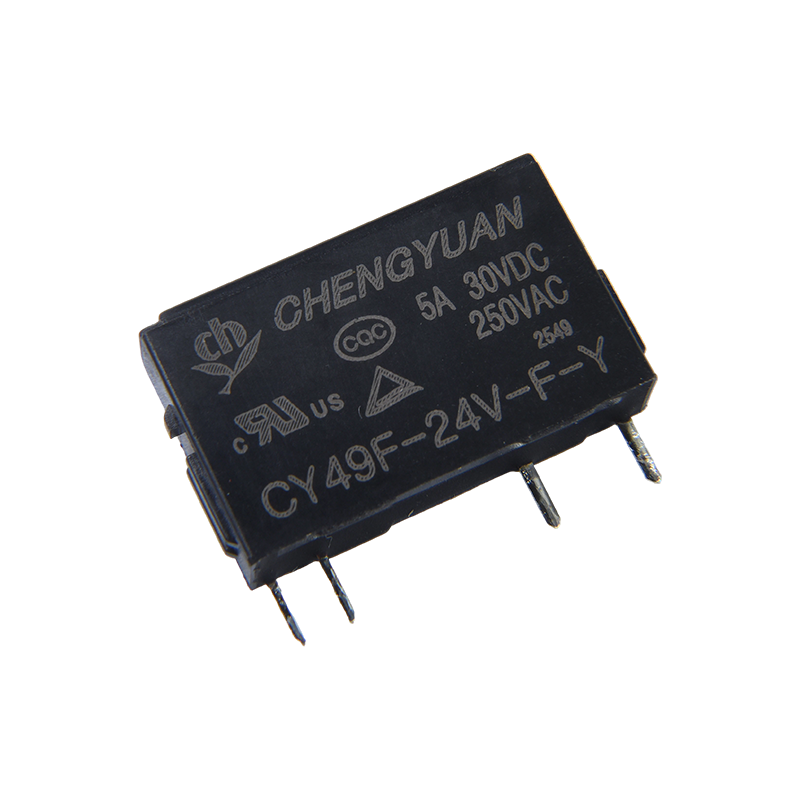

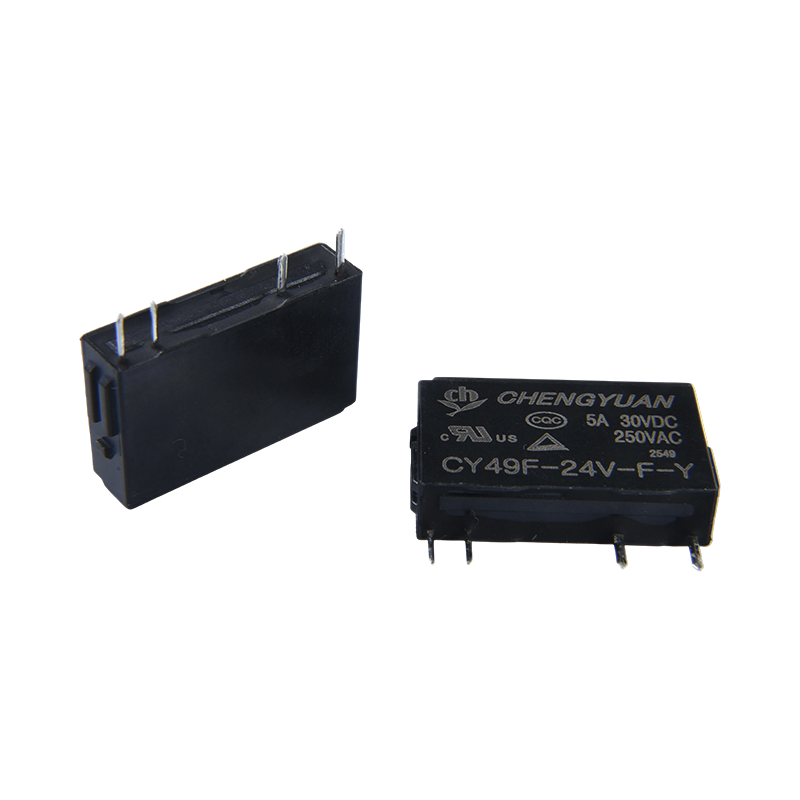

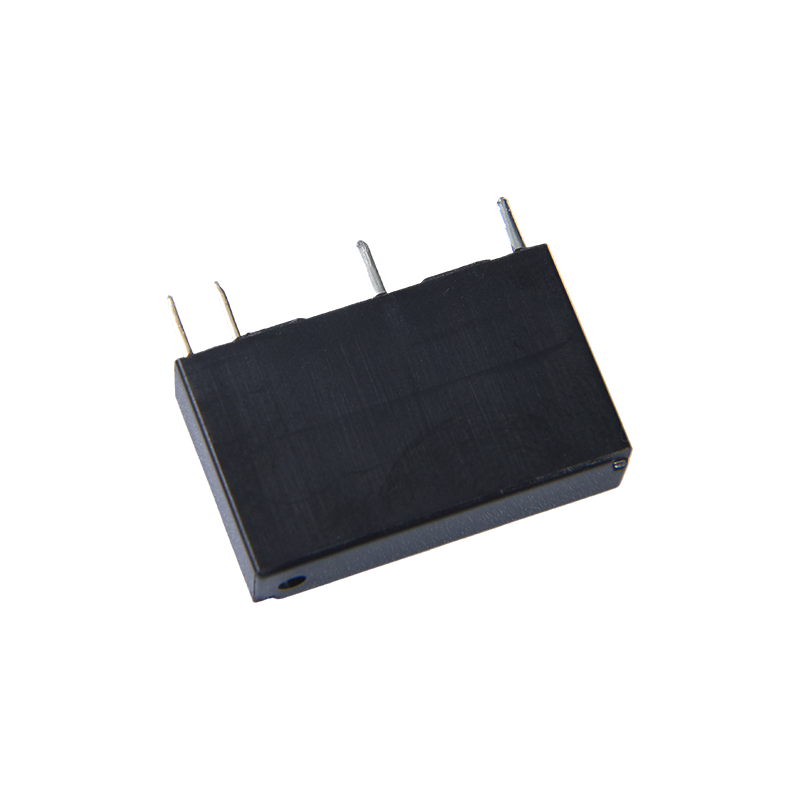

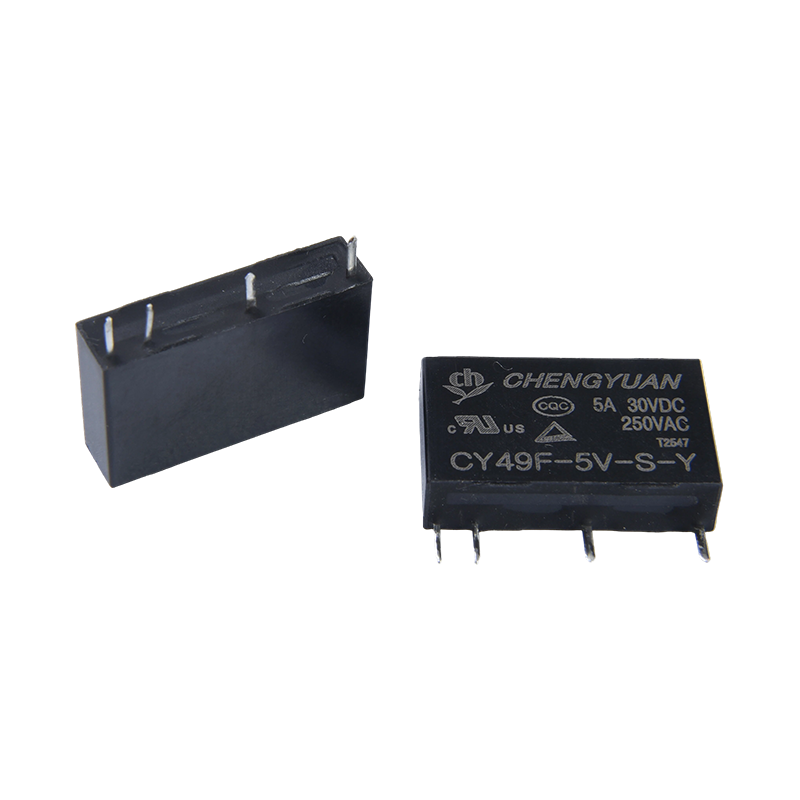

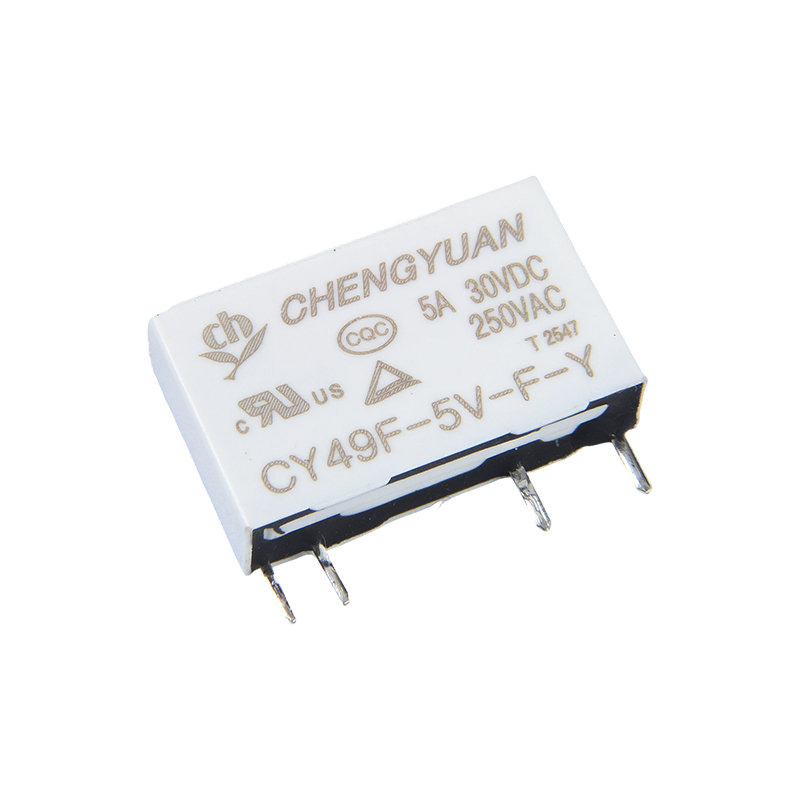

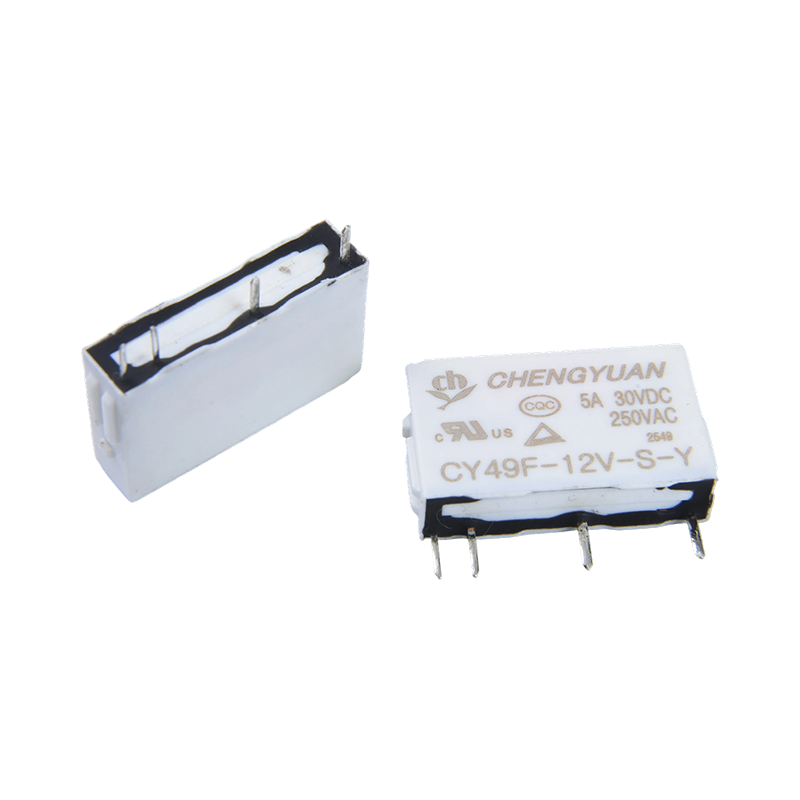

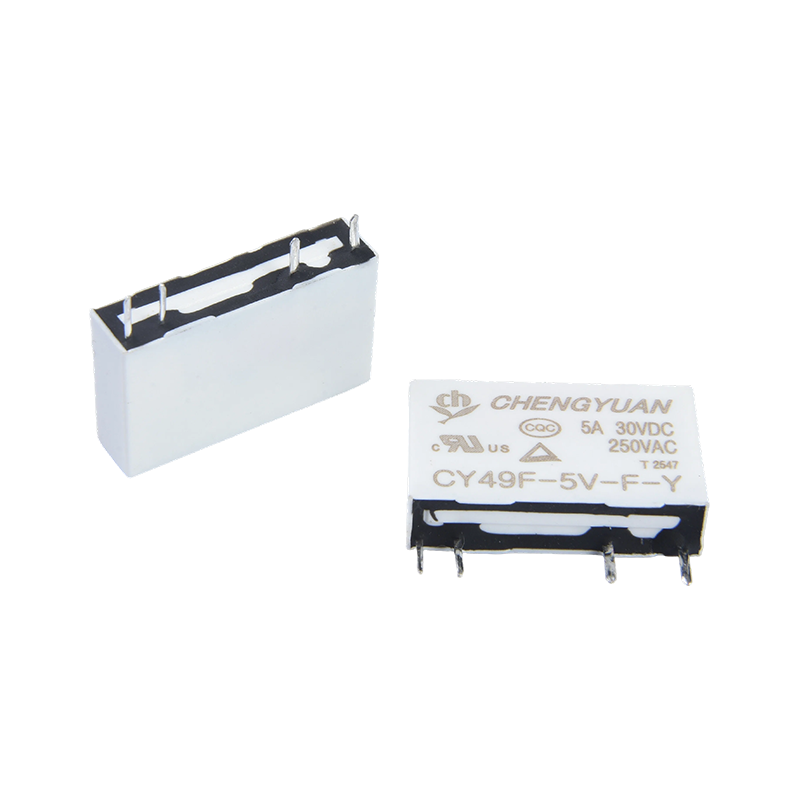

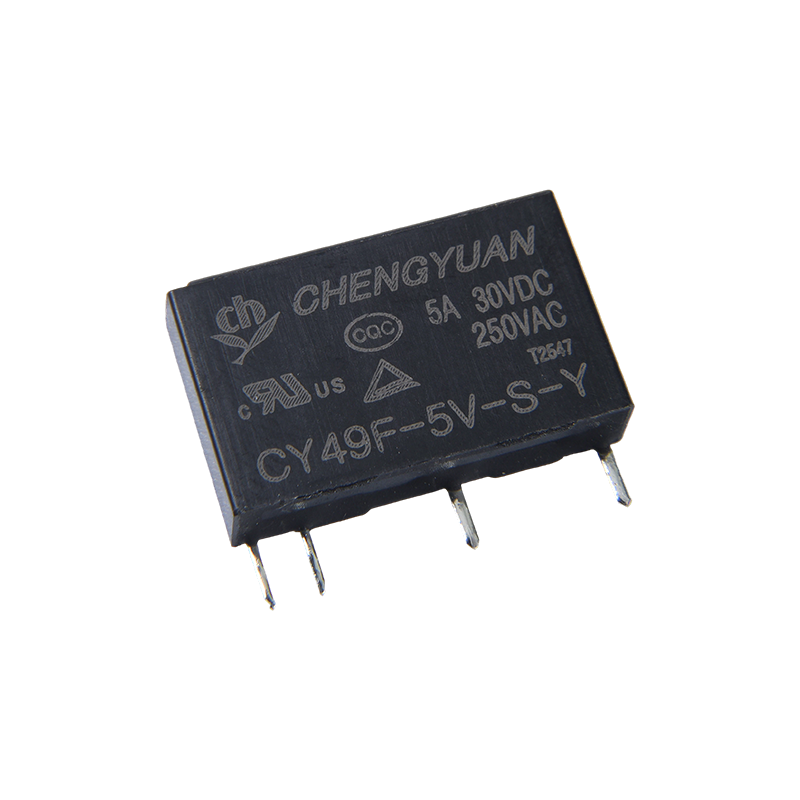

Características:
• Capacidad de carga: Conmutación de contactos de 5A
• Diseño ultradelgado y ultracompacto, adecuado para montaje de alta densidad (5 mm de ancho, 12.5 mm de altura)
• Soporta hasta 3000V
• Alta sensibilidad, con un consumo de energía de solo 0.12W
Aplicaciones típicas:
• Automatización industrial y circuitos de control: Utilizado comúnmente en equipos de comunicación, equipos de red, instrumentos de medición y sistemas de control de ascensores, realizando funciones de conmutación de circuitos, protección de seguridad o protección contra sobrecorriente.
• Electrónica automotriz y nuevas energías: Aplicado en equipos para vehículos, sistemas de gestión de nuevas energías, etc., satisfaciendo los requisitos de conmutación confiable en entornos automotrices.
• Electrónica médica y aeroespacial: En equipos médicos, monitoreo de seguridad y aplicaciones aeroespaciales donde se requiere alta estabilidad, proporciona aislamiento y protección de circuitos.
Datos de contacto
|
Tipo
|
CY49F
|
|
Material de contacto
|
aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1 A 16 V CC)
|
|
Carga nominal (carga resistiva)
|
5A250VAC /30VDC
|
|
Máx. corriente de conmutación
|
5A
|
|
Máx. voltaje de conmutación
|
270 VCA
|
|
Máx. alimentación de conmutación
|
1250VA/150W
|
|
Mín. carga de conmutación
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (al voltaje nominal de la bobina)
|
≤ 10 ms máx.
|
|
tiempo de liberación
|
≤ 5 ms máx.
|
|
Resistencia de aislamiento
|
Mínimo 1000 MΩ (a 500 VCC)
|
|
Rigidez dieléctrica
|
Entre contactos abiertos: 1000VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 3000VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Funcional
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Resistencia a los golpes
|
Funcional
|
10G mínimo
|
|
Destructivo
|
10G mínimo
|
|
Resistencia
|
Resistencia mecánica (10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 operaciones (a temperatura ambiente)
|
|
Temperatura ambiente
|
-40 ℃ ~ 85 ℃ (sin condensación)
|
|
Peso
|
Aprox. 3g
|
|
Datos de la bobina (a 20 ℃)
|
|
Voltaje nominal
(VCC) |
Corriente de operación nominal ±10% (mA)
|
Resistencia de la bobina ±10% (Ω)
|
Potencia nominal de operación
|
Voltaje de operación (Máx.)
|
Voltaje de liberación (Mín.)
|
Tensión máxima permitida
|
|
5
|
24
|
208
|
Aproximadamente 0,12 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130% del voltaje nominal
|
|
6
|
20
|
300
|
|
9
|
13.3
|
675
|
|
12
|
10
|
1200
|
|
18
|
6.6
|
2700
|
|
24
|
7.5
|
3200
|
Aproximadamente 0,18 W
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

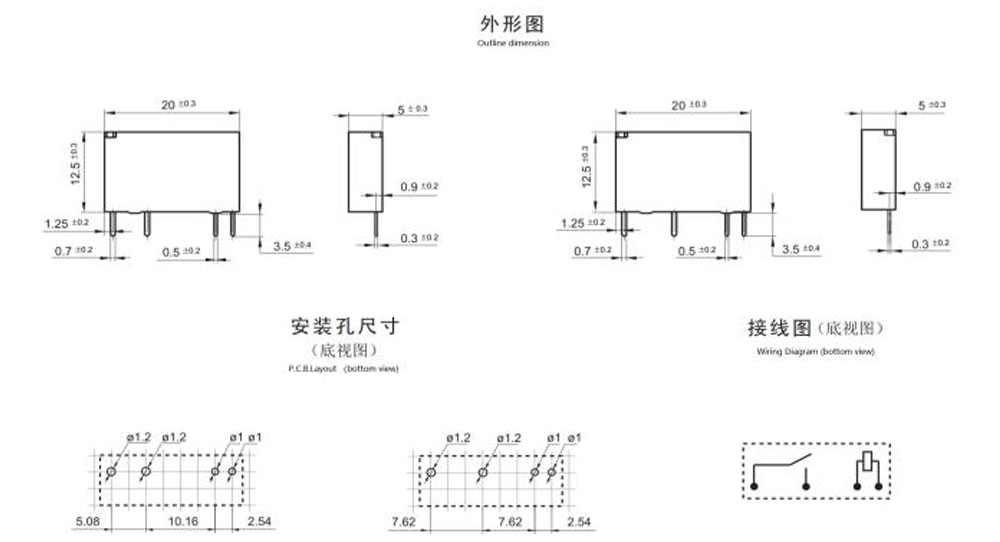

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

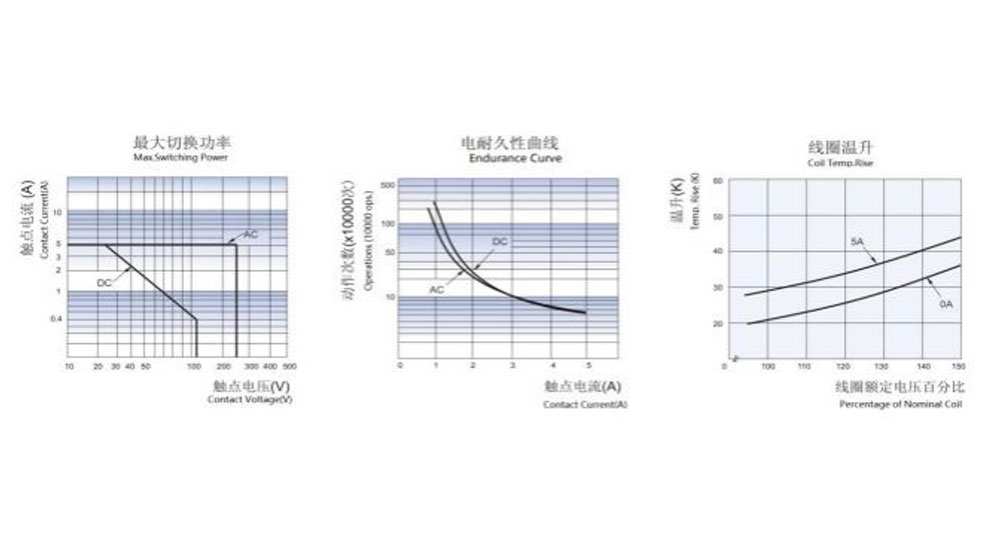

Curvas características
Información de pedido
CY49F - 12 VCC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1: Tipo: CY49F
2: Tensión nominal: 5,6,9,12,18,24 VCC
3: Distancia del pin de contacto: F: 5,08 mm S: 7,62 mm
4: Tipo de contacto: Y: Contacto único, E: Contacto bifurcado
5: Categoría de carcasa: B indica la hebilla del cinturón. Ninguno: No tiene

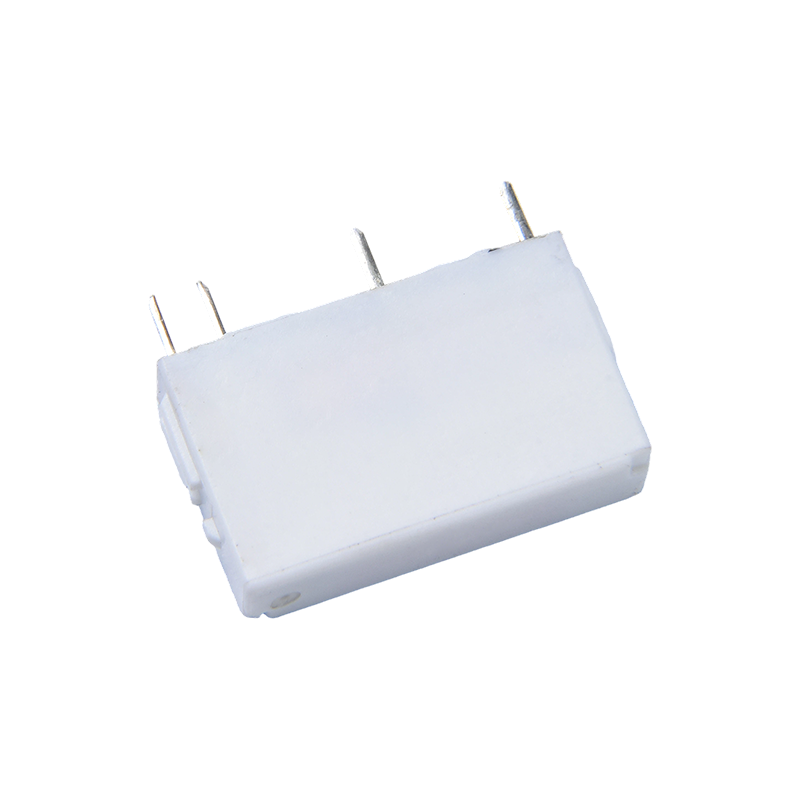

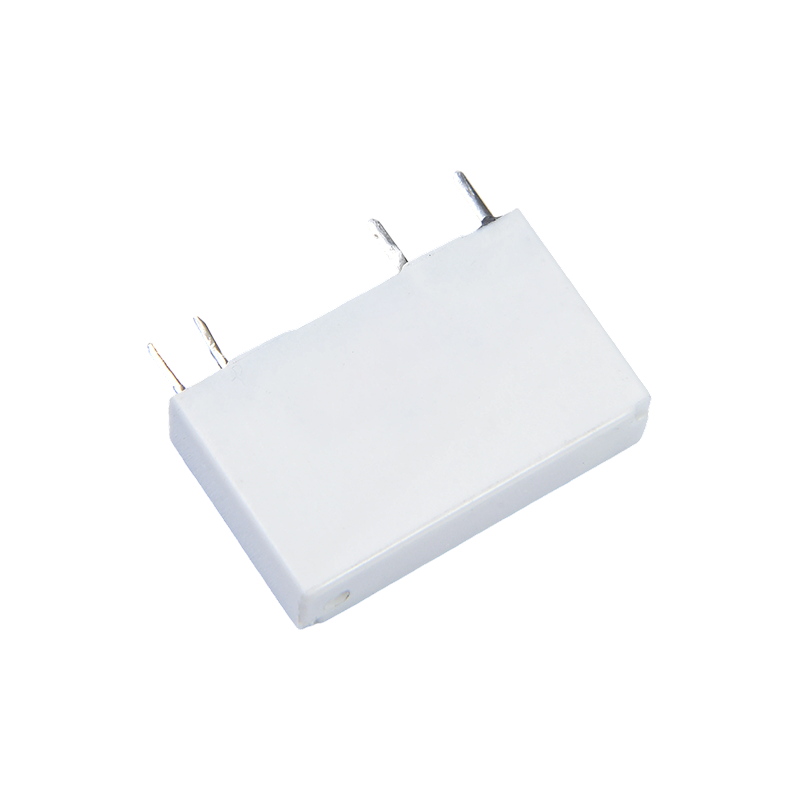

6: Color de la carcasa: H-Negro; B-Blanco
7: Construcción protectora: a prueba de S-Flux,
SH-Tipo sellado lavable
8: Parámetro especial: tipo estándar nulo
Letra o número-Requisito especial
Los relés a prueba de fundente no se pueden utilizar en ambientes con contaminantes como H2S, SO2, NO2, polvo, etc.
No se recomienda limpiar con agua ni procesar la superficie después de ensamblar los relés a prueba de fundente en la PCB.
Descargo de responsabilidad: la especificación es solo para referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por lo tanto, los usuarios deben estar en la posición correcta para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en la caja antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe usarse.
