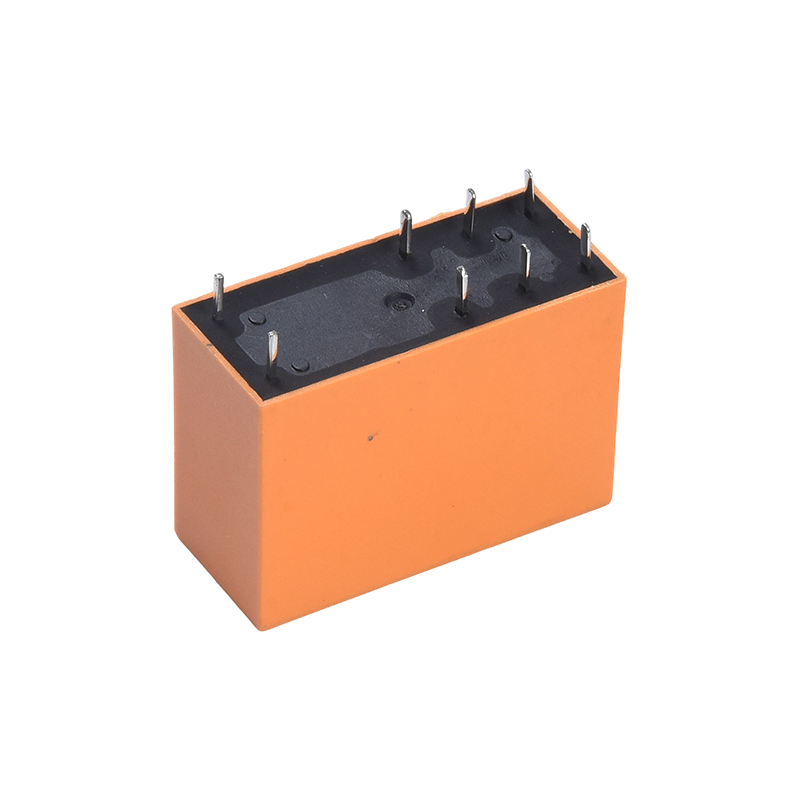

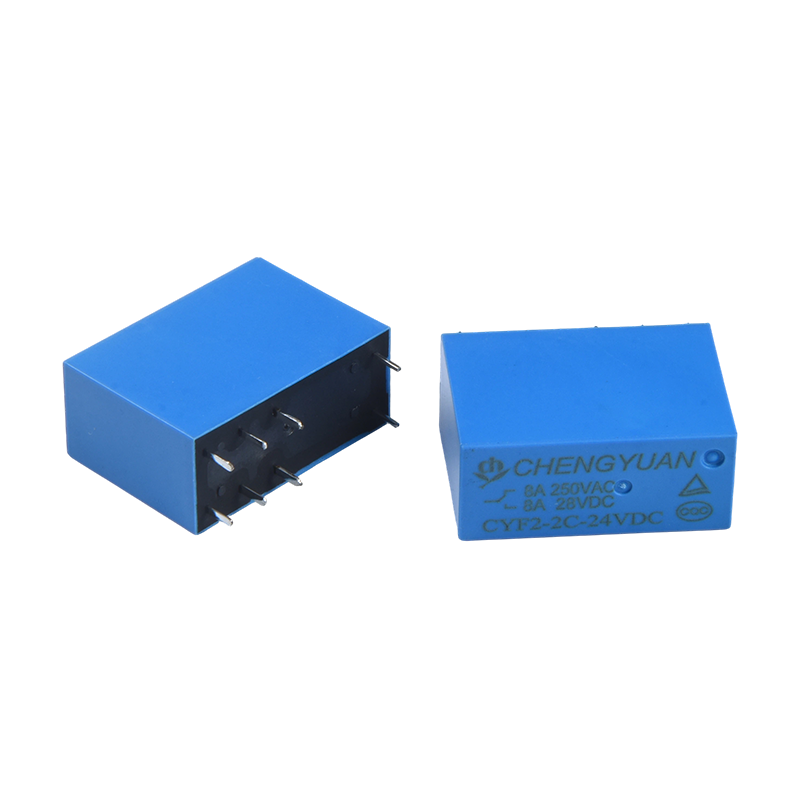

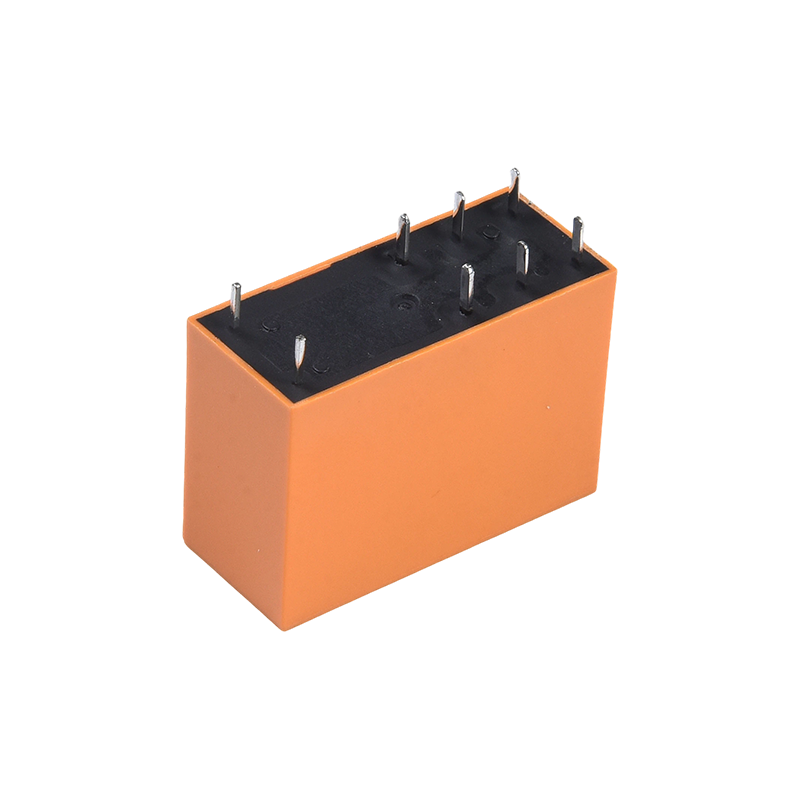

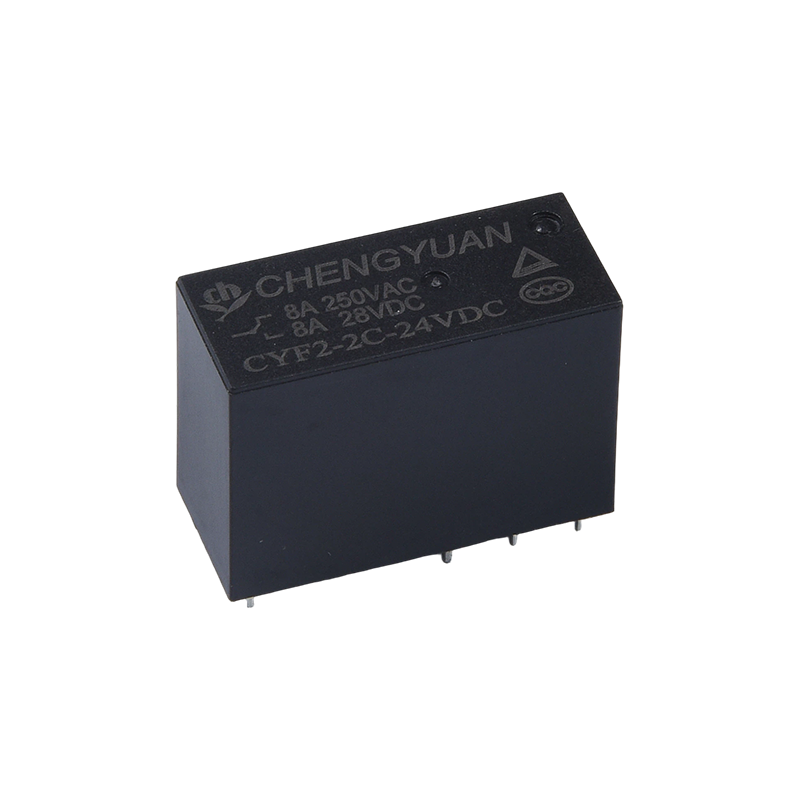

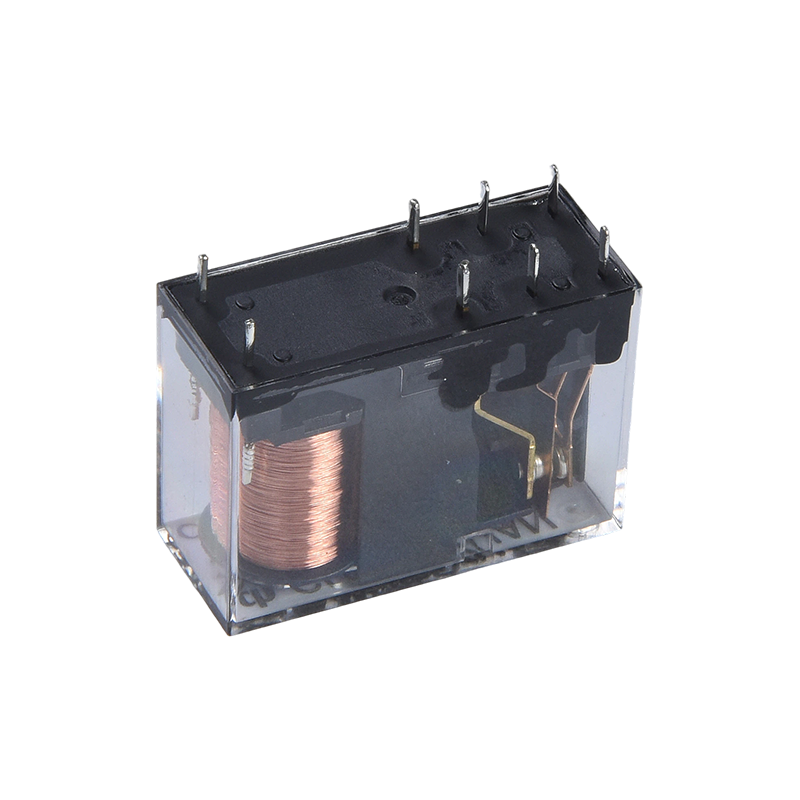

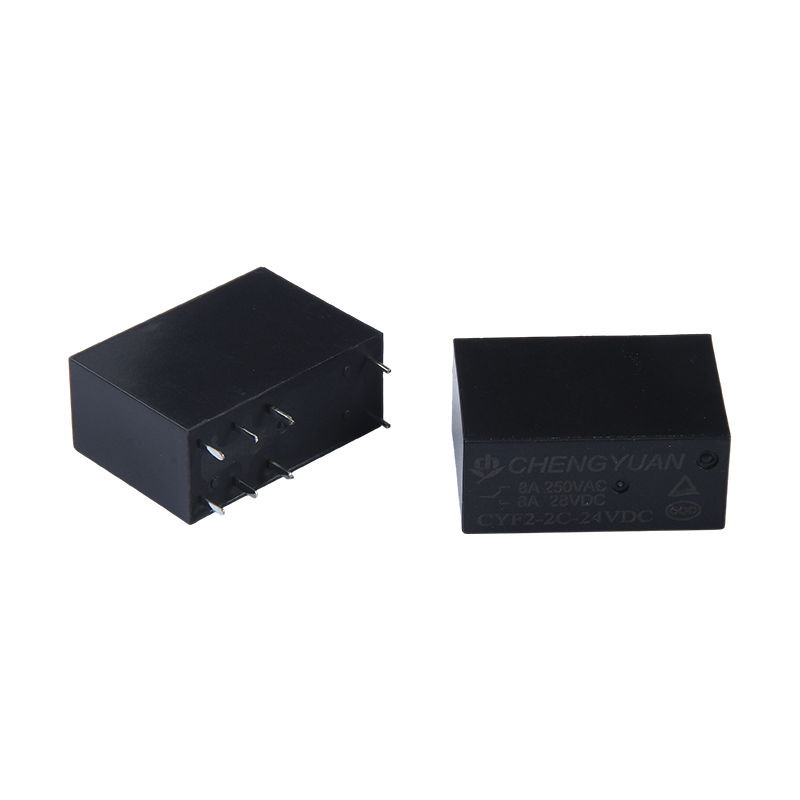

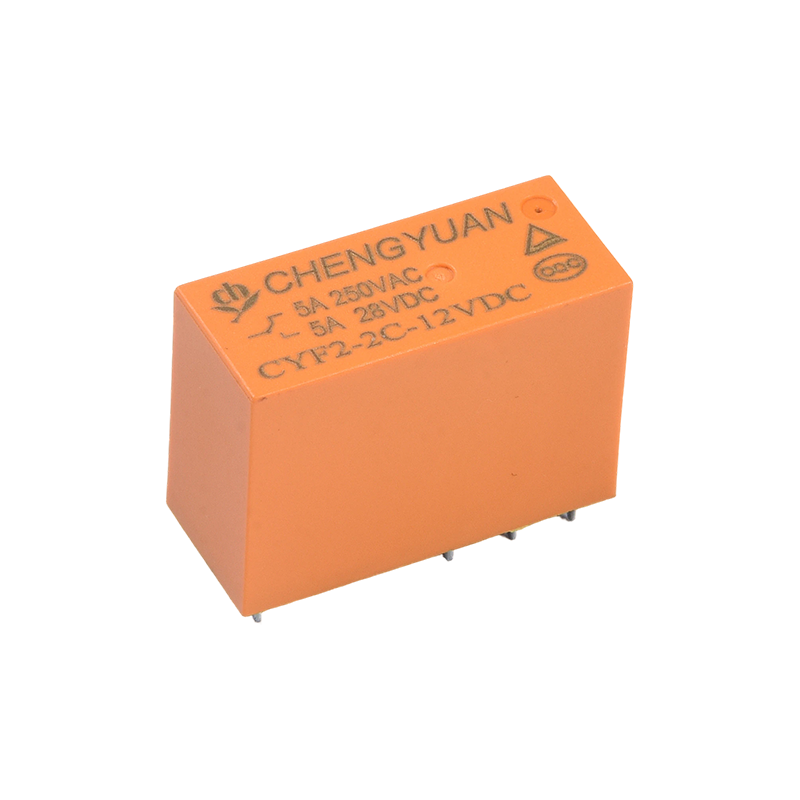

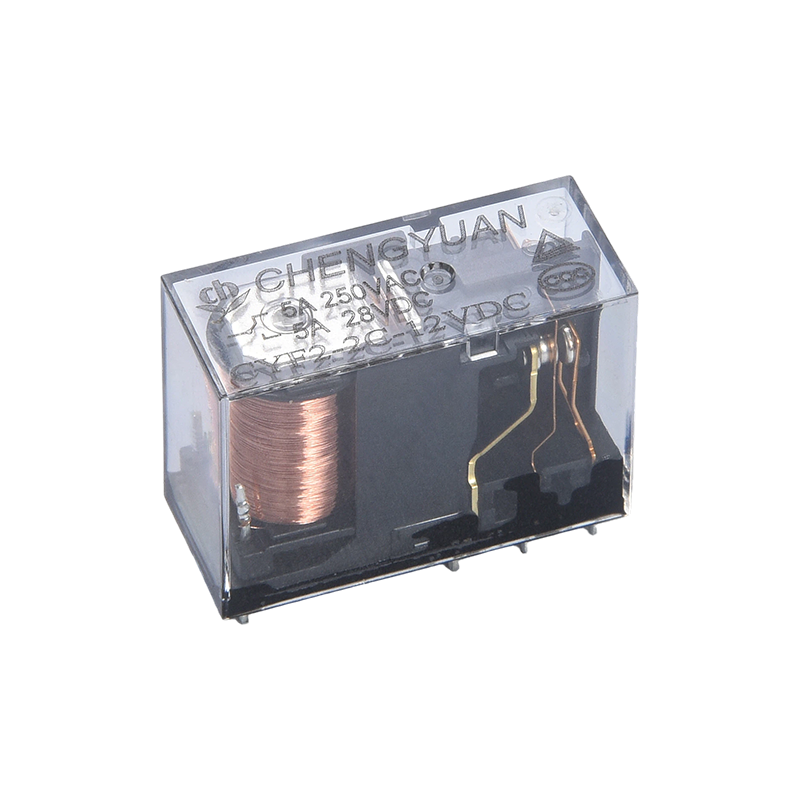

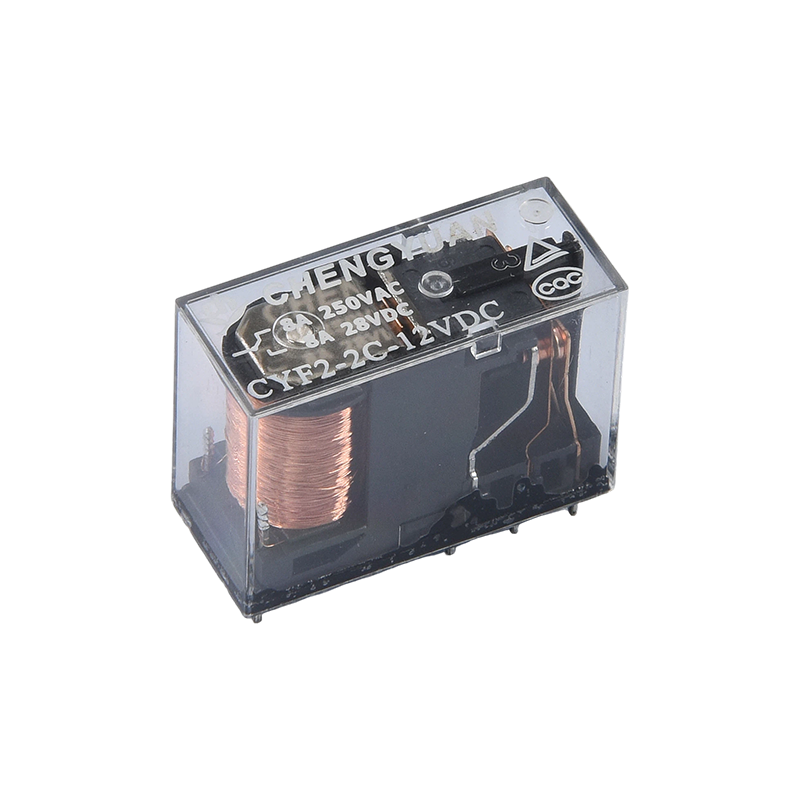

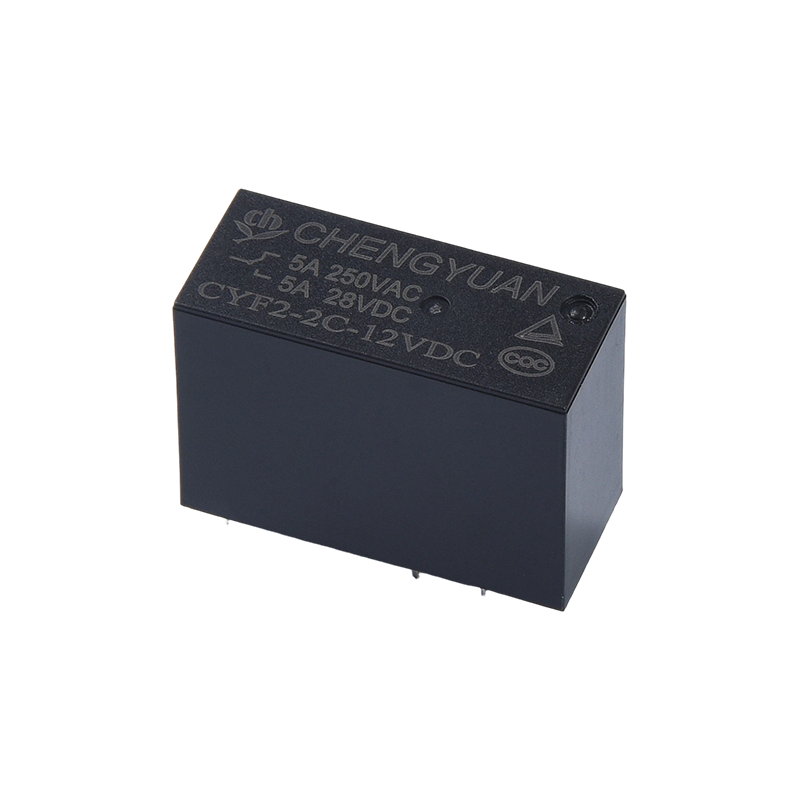

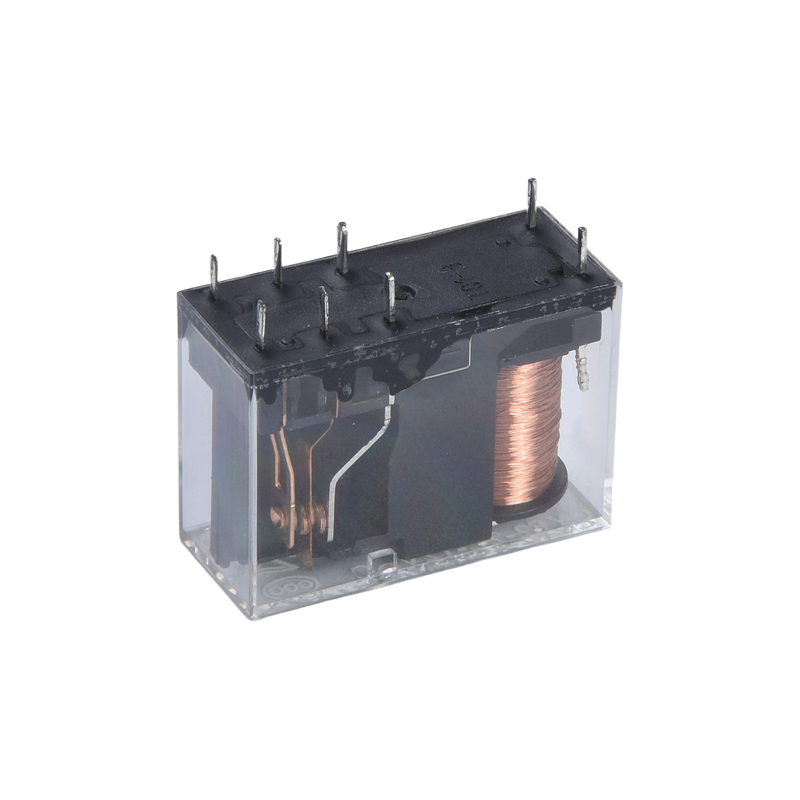

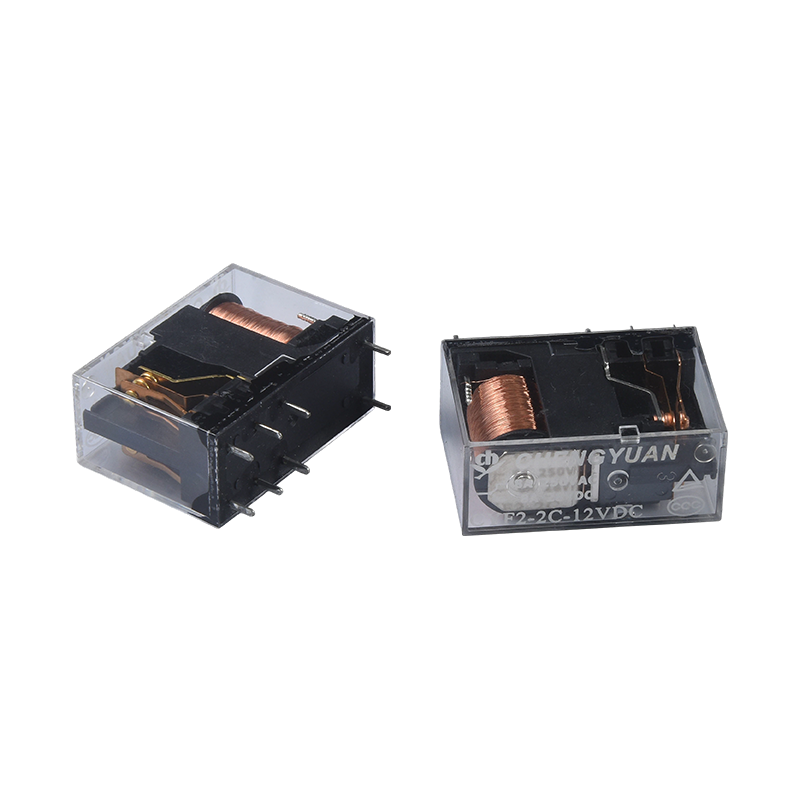

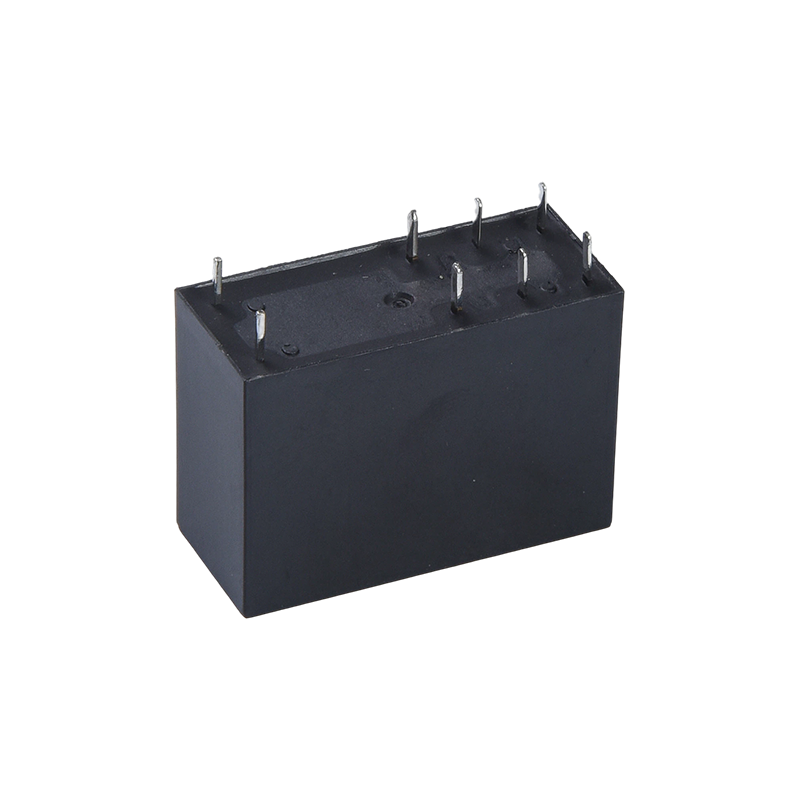

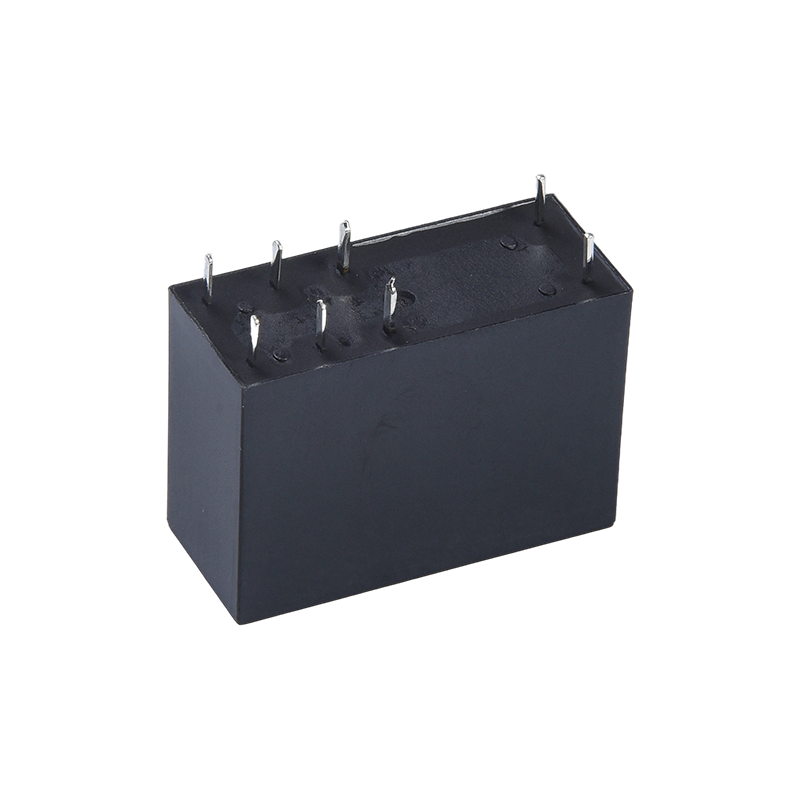

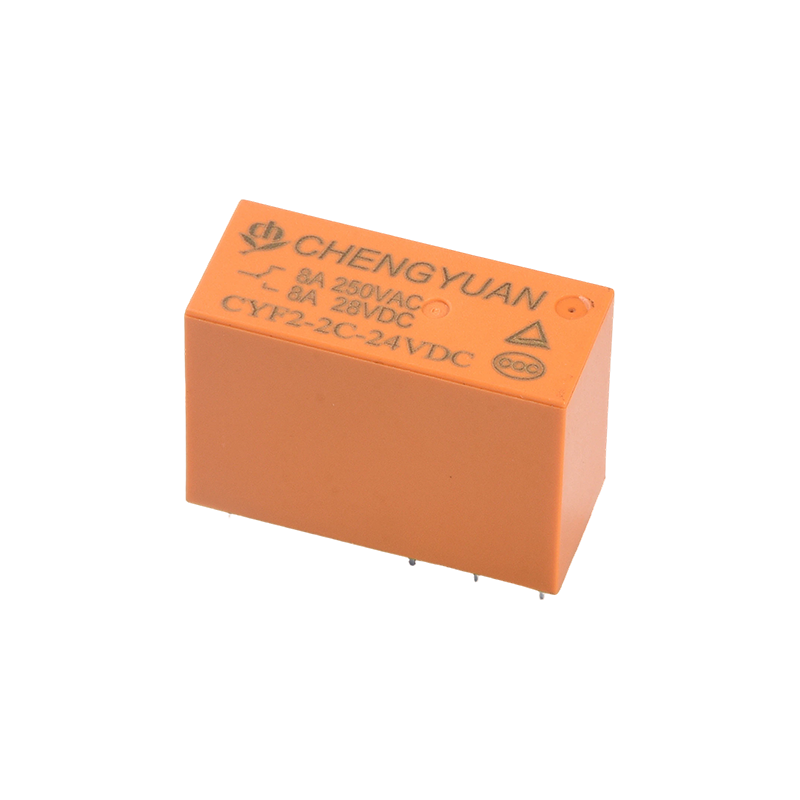

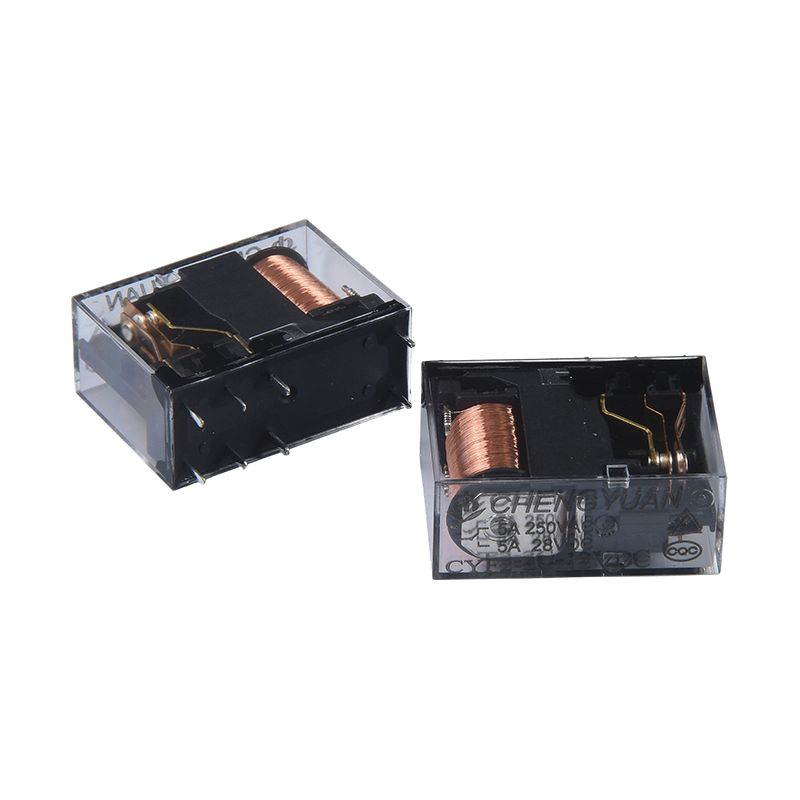

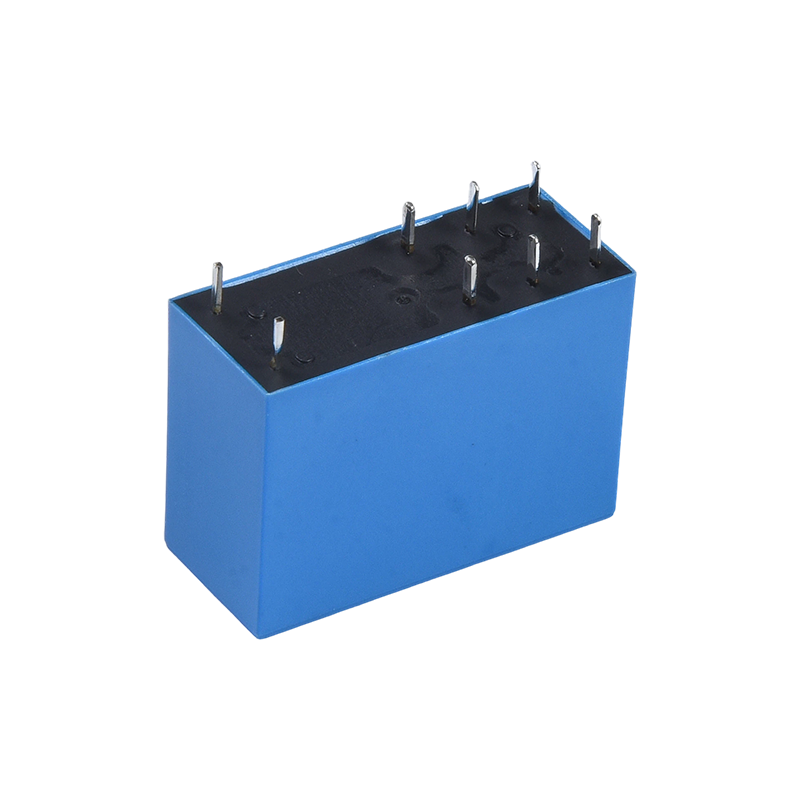

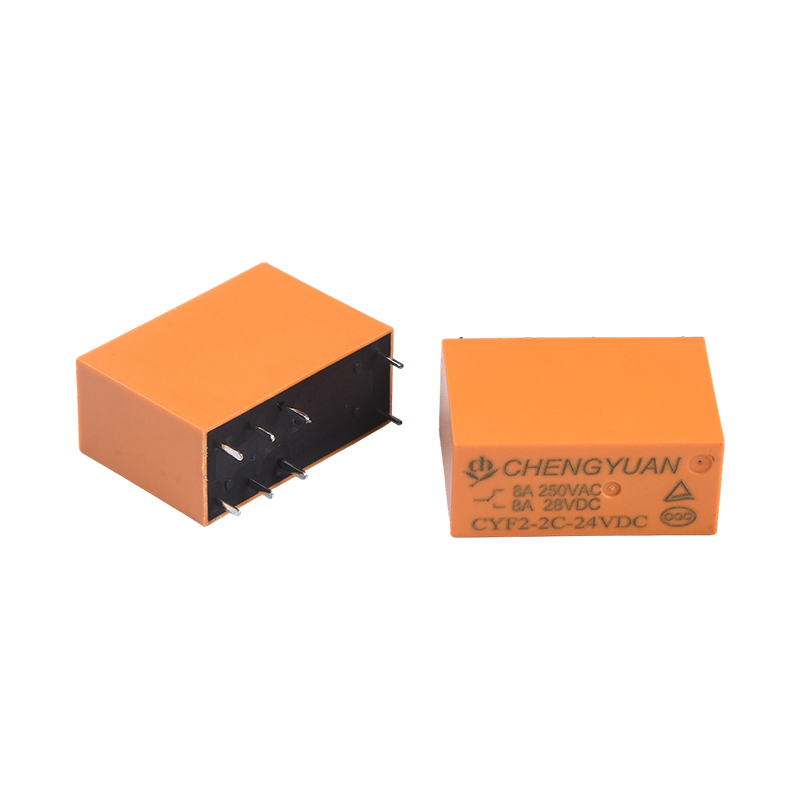

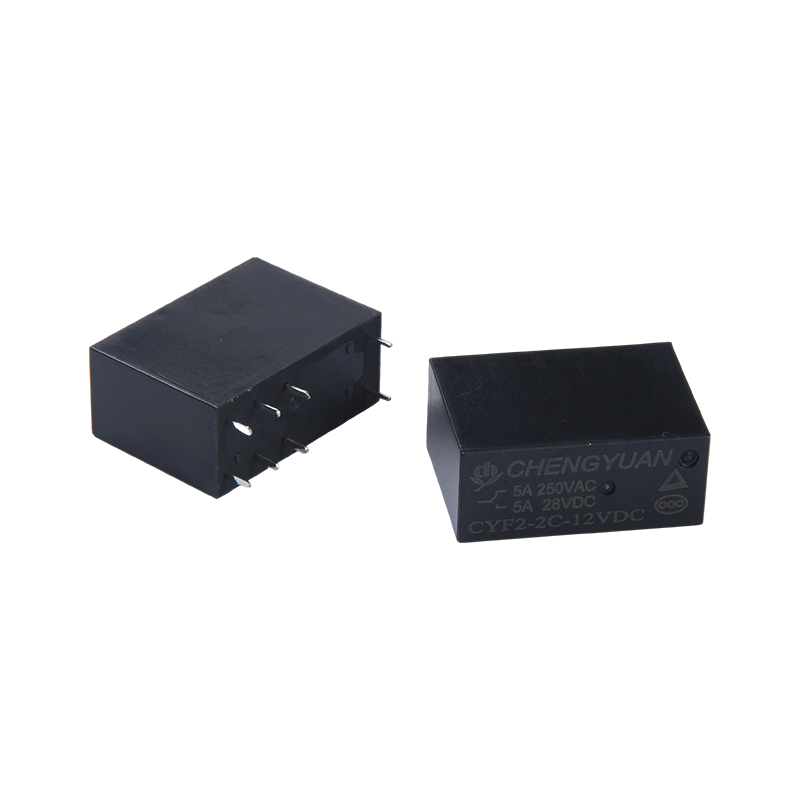

Características:
• Adaptación a altas cargas: Capacidad de conmutación de contactos de 17 amperios, compatible con múltiples especificaciones de carga (2 grupos de 5A/8A y 1 grupo de 10A/12A/16A), adecuada para diferentes requisitos de circuitos de potencia.
• Estructura DPDT: El diseño de doble polo doble tiro permite la conmutación simultánea o independiente de dos grupos de circuitos, ampliando las funciones de control y reduciendo la cantidad de componentes.
• Aislamiento de alta resistencia de voltaje: Resistencia de voltaje de 5000 voltios entre la bobina y los contactos, proporcionando un excelente rendimiento de aislamiento y reduciendo el riesgo de ruptura del circuito.
• Amplia compatibilidad de voltaje: Rango de voltaje de bobina de 3VDC-48VDC, compatible directamente con diversos circuitos de control sin necesidad de componentes adicionales de conversión de voltaje.
• Instalación compacta: Tamaño reducido y estructura de 8 pines, adecuada para diseños PCB de alta densidad, ahorrando espacio interno del equipo.
• Certificación autorizada: Certificado por TUV y CQC, cumpliendo con estándares internacionales y nacionales de seguridad, apto para múltiples mercados regionales.
• Funcionamiento estable: Control de conmutación confiable basado en principios electromagnéticos, con resistencia de contacto estable y respuesta rápida, adecuado para operación continua en entornos de bajo consumo.
• Ensamblaje conveniente: La estructura estándar de 8 pines facilita la soldadura automatizada, mejorando la eficiencia de producción y reduciendo errores de ensamblaje.
Escenarios de aplicación:
• Campo industrial: Conmutación de señales y control de potencia para equipos de automatización industrial, sistemas de control PLC y sistemas eléctricos de máquinas herramienta.
• Protección de suministro eléctrico: Circuitos de conmutación para sistemas UPS de alimentación ininterrumpida, garantizando un suministro eléctrico continuo.
• Electrodomésticos: Circuitos de control para grandes electrodomésticos como lavadoras, refrigeradores y aires acondicionados, permitiendo la conmutación de cargas y la selección de modos.
• Audio, video y seguridad: Conmutación de señales para equipos de audio y control de circuitos para sistemas de alarma de seguridad.
• Otros dispositivos electrónicos: Circuitos de control para televisores (TV) y módulos de gestión de energía para pequeños instrumentos electrónicos.
Datos de contacto
|
Tipo
|
CYF2
|
|
Material de contacto
|
aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1 A 16 V CC)
|
|
Carga nominal (carga resistiva)
|
5A/8A 250 VCA
|
|
Máx. corriente de conmutación
|
8A
|
|
Máx. voltaje de conmutación
|
277 VCA
|
|
Máx. alimentación de conmutación
|
2216VA
|
|
Mín. carga de conmutación
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (al voltaje nominal de la bobina)
|
15 ms máx. (Sin diodo)
|
|
tiempo de liberación
|
5 ms máx. (Sin diodo)
|
|
Resistencia de aislamiento
|
Mínimo 1000 MΩ (a 500 VCC)
|
|
Rigidez dieléctrica
|
Entre contactos abiertos: 1000VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 5000VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Funcional
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Resistencia a los golpes
|
Funcional
|
10G mínimo
|
|
Destructivo
|
10G mínimo
|
|
Resistencia
|
Resistencia mecánica (10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 operaciones (a temperatura ambiente)
|
|
Temperatura ambiente
|
-40 ℃ ~ 85 ℃ (sin condensación)
|
|
Peso
|
Aprox. 14g
|
Datos de la bobina (a 20 ℃)
|
nominales
voltaje
(VCC)
|
nominales
operando
actual
±10% (mA)
|
Resistencia de la bobina
±10%(Ω)
|
nominales operating
poder
|
voltaje de operación
(Máx.)
|
Liberar voltaje
(Mín.)
|
Máx. voltaje permitido
|
|
3
|
240
|
12.5
|
Aproximadamente 0,72 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130 % de la tensión nominal
|
|
5
|
144
|
35
|
|
6
|
120
|
50
|
|
9
|
80
|
113
|
|
12
|
60
|
200
|
|
18
|
40
|
450
|
|
24
|
30
|
800
|
|
48
|
15
|
3200
|
|
3
|
180
|
17
|
Aproximadamente 0,54 W
|
|
5
|
108
|
46
|
|
6
|
90
|
67
|
|
9
|
60
|
150
|
|
12
|
45
|
270
|
|
18
|
30
|
600
|
|
24
|
22.5
|
1067
|
|
48
|
11.25
|
4267
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

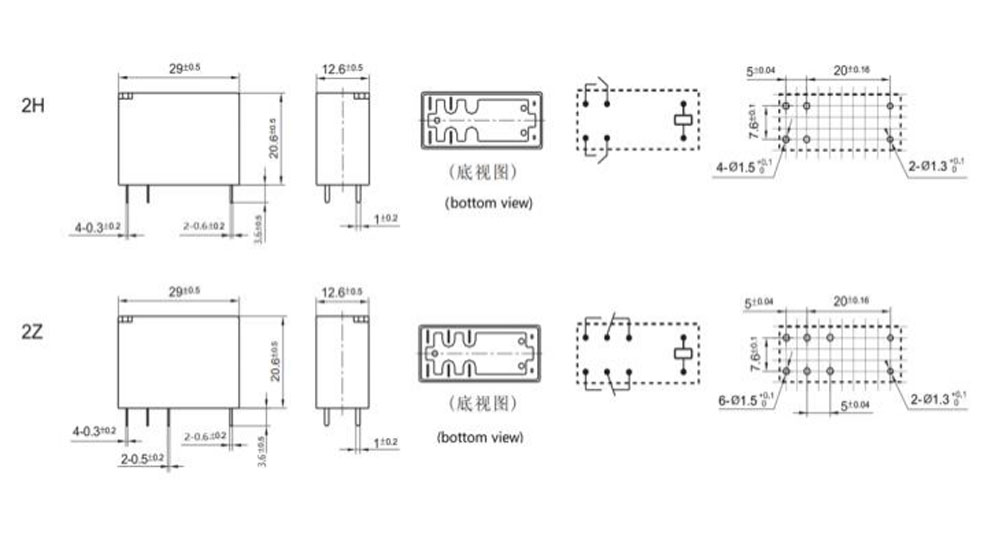

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

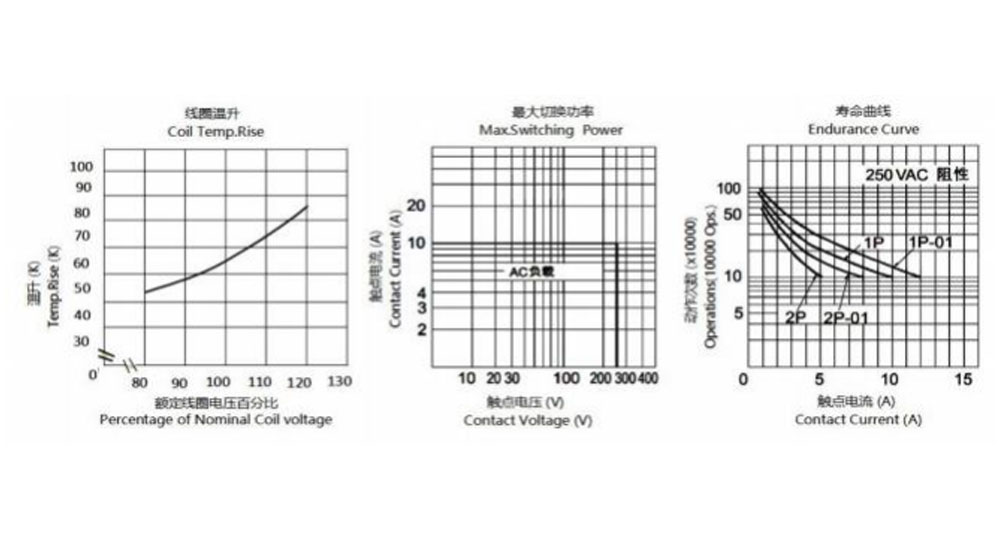

Curvas características
Información de pedido
CYF2 H - 2 - C - 12 VCC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Tipo: CYF2
2: Su 8A Nil -5A
3: Número de Polos: 2-2Polos
4: Acuerdo de contacto: C de C ; H De A ; B De B
5: Tensión nominal: 3,5,6,9,12,18,24,48 VCC
6: Color de la carcasa: T -Transparente, H-Negro, L-Azul
7: Potencia de bobina: D-0.72W L-0.54W
8: Construcción protectora: a prueba de S-Flux,
SH-Tipo sellado lavable
9: Parámetro especial: tipo nulo-estándar
Letra o número-Requisito especial
Los relés a prueba de fundente no se pueden utilizar en ambientes con contaminantes como H2S, SO2, NO2, polvo, etc.
No se recomienda limpiar con agua ni procesar la superficie después de ensamblar los relés a prueba de fundente en la PCB.
Descargo de responsabilidad: la especificación es solo para referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por lo tanto, los usuarios deben estar en la posición correcta para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en la caja antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe usarse.
