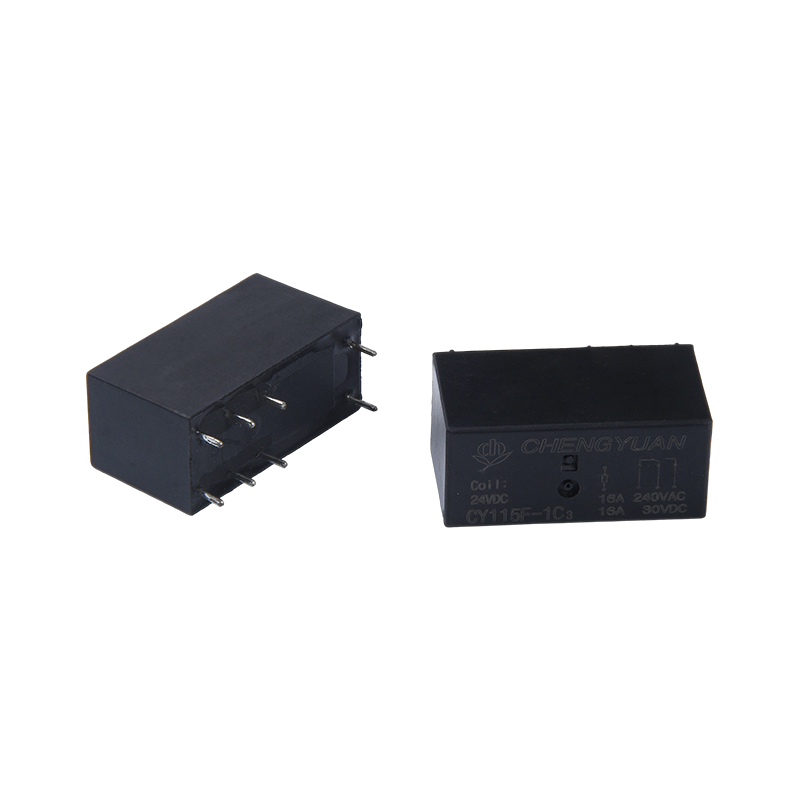

I. Ventajas
1. Adaptabilidad de alta carga: una capacidad de conmutación de contactos de alta corriente de 16A permite el accionamiento directo de cargas de potencia media a alta sin la necesidad de circuitos de amplificación adicionales.
2. Fuerte adaptabilidad ambiental: la resistencia de alto voltaje maneja las fluctuaciones de voltaje en entornos complejos de redes eléctricas, lo que reduce el riesgo de averías.
3. Alta versatilidad: el amplio rango de voltaje de la bobina y el empaque de PCB estándar garantizan la compatibilidad con varios diseños de equipos industriales, lo que aumenta la reutilización del producto.
II. Estructura del producto y características de instalación

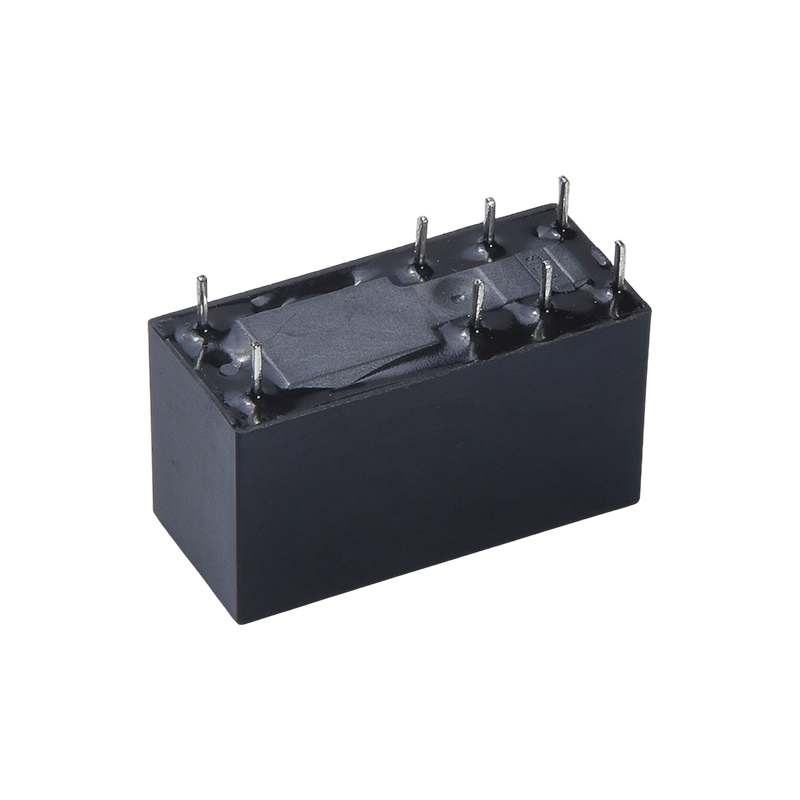

1. Especificaciones de embalaje: Utiliza un paquete de PCB de 8 pines con un diseño de pines razonable, lo que facilita la soldadura automatizada y el ensamblaje en masa;
2. Diseño compacto: el tamaño compacto satisface las necesidades de instalación de equipos internos densos, ahorrando espacio en la placa PCB y contribuyendo a la miniaturización del producto.
3. Tipo de estructura: La estructura SPDT (doble lanzamiento de un solo polo) proporciona una lógica de conmutación clara, adaptándose a diversas necesidades de conmutación de circuitos.
III. Escenarios de aplicación aplicables
1. Control industrial: adecuado para control de motores, accionamiento de contactores y conmutación de circuitos en equipos de automatización industrial;
2. Electrodomésticos: Adecuado para control de potencia y conmutación de carga en electrodomésticos de alta potencia, como aires acondicionados, lavadoras y refrigeradores;
3. Equipos de seguridad y energía: aplicables al control de interruptores en sistemas de monitoreo de seguridad, fuentes de alimentación UPS y conversión de circuitos inversores;
4. Electrónica automotriz: Se puede utilizar para el control de carga de aparatos eléctricos auxiliares en automóviles (requiere cumplir con las especificaciones de voltaje correspondientes).
Datos de contacto
|
Tipo
|
CY115F
|
|
Material de contacto
|
Aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1A 6VDC)
|
|
Carga nominal (carga resistiva）
|
16A 250VAC
|
|
Corriente máxima de conmutación
|
16A
|
|
Tensión máxima de conmutación
|
277VAC
|
|
Potencia máxima de conmutación
|
4432VA
|
|
Carga de conmutación mínima
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (a voltaje nominal de la bobina)
|
15 ms máx. (Sin diodo)
|
|
Tiempo de lanzamiento
|
Máx. 5 ms. ( Fără diodo)
|
|
Resistencia de aislamiento
|
Min. 1000 MΩ (a 500 VCC)
|
|
Resistencia dieléctrica
|
Entre contactos abiertos: 1000VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 5000VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Funcional
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Resistencia al choque
|
Funcional
|
10G mínimo.
|
|
Destructivo
|
100G mínimo.
|
|
Resistencia
|
Resistencia mecánica （10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 ops.(a temperatura ambiente)
|
|
Temperatura ambiente
|
-40℃~+85℃( sin condensación)
|
|
Peso
|
Aproximadamente 13,5 g
|
|
Nomal
voltaje
(VDC)
|
Nomal
operando
actual
±10%(mA)
|
Resistencia de la bobina
±10%(Ω)
|
Operación nominal
Pajarera
|
Operar voltaje
(Máx.)
|
Voltaje de liberación
(Mín.)
|
Tensión máxima permitida
|
|
5
|
80,00
|
62,5
|
Aproximadamente 0,4 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130% de la tensión nominal
|
|
6
|
66,67
|
90
|
|
9
|
44,44
|
202,5
|
|
12
|
33.33
|
360
|
|
18
|
22.22
|
810
|
|
24
|
16,67
|
1440
|
|
48
|
8.33
|
5760
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

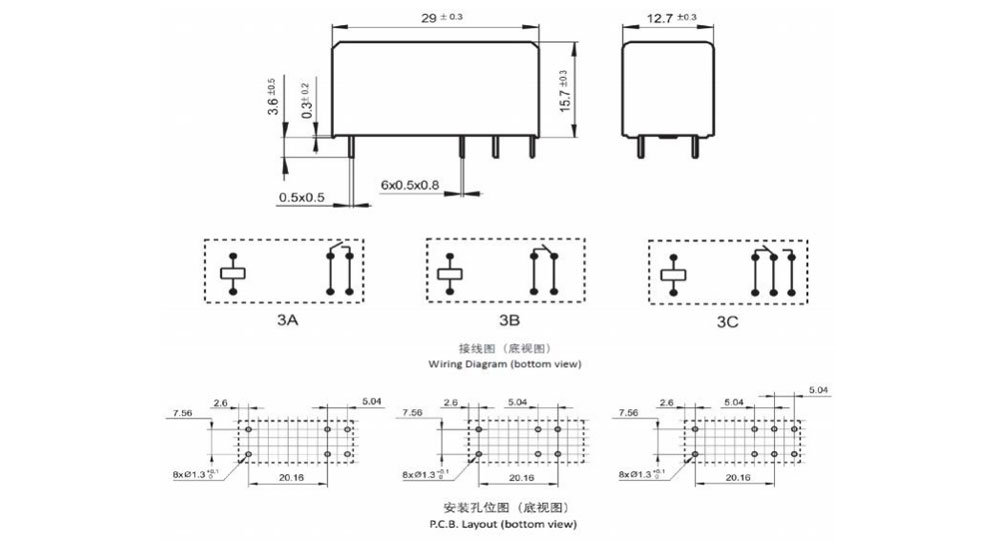

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

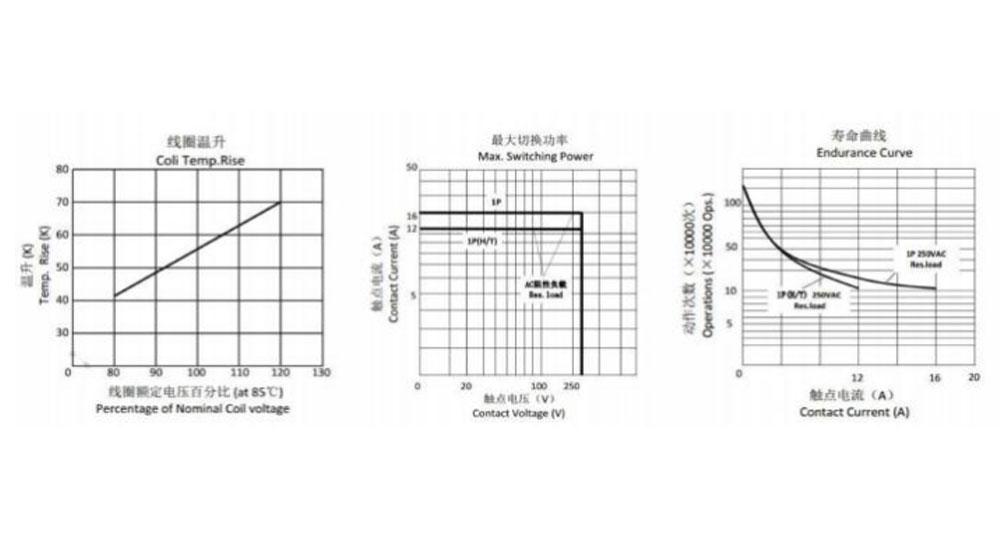

Curvas características
Información para realizar pedidos
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1:Tipo:CY115F
2: Número de polos: 1-1 polo
3: Acuerdo de contacto: A-Formulario A; B-Formulario B; C-Formulario C
4: Voltaje nominal: 5,6,9,12,18,24,48VDC
5: Color del recinto: B-Negro
6: Peso de la bobina: D-0,4 W
7: Construcción protectora: a prueba de flujo S,
SH- Tipo sellado lavable
8: Parámetro especial: tipo estándar nulo
Letra o númeroRequisito especial
Los relés a prueba de flujo no se pueden utilizar en entornos con contaminantes como H2S, SO2, NO2, polvo, etc.
No se sugiere limpieza con agua ni procesamiento de superficies después de ensamblar los relés a prueba de flujo en la PCB.
Descargo de responsabilidad: La especificación es sólo de referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por tanto, los usuarios deberían estar en la posición adecuada para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en el estuche antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizarse.
