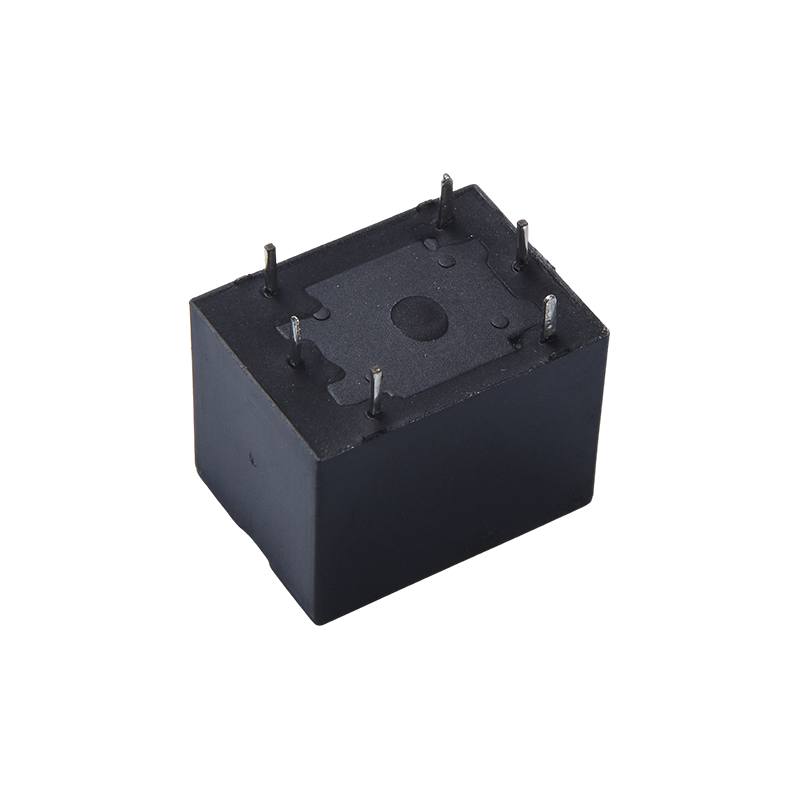

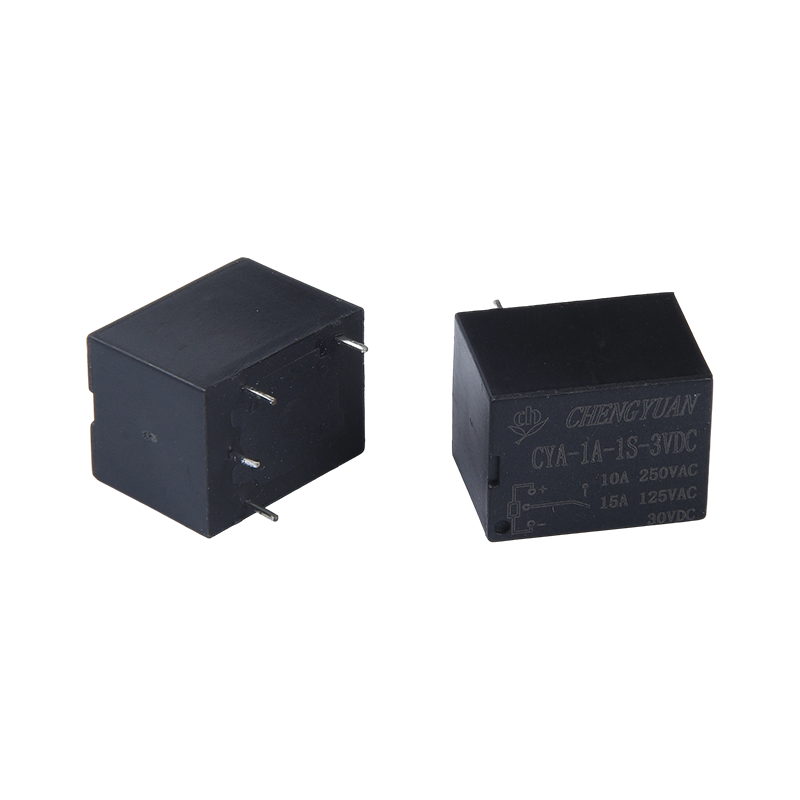

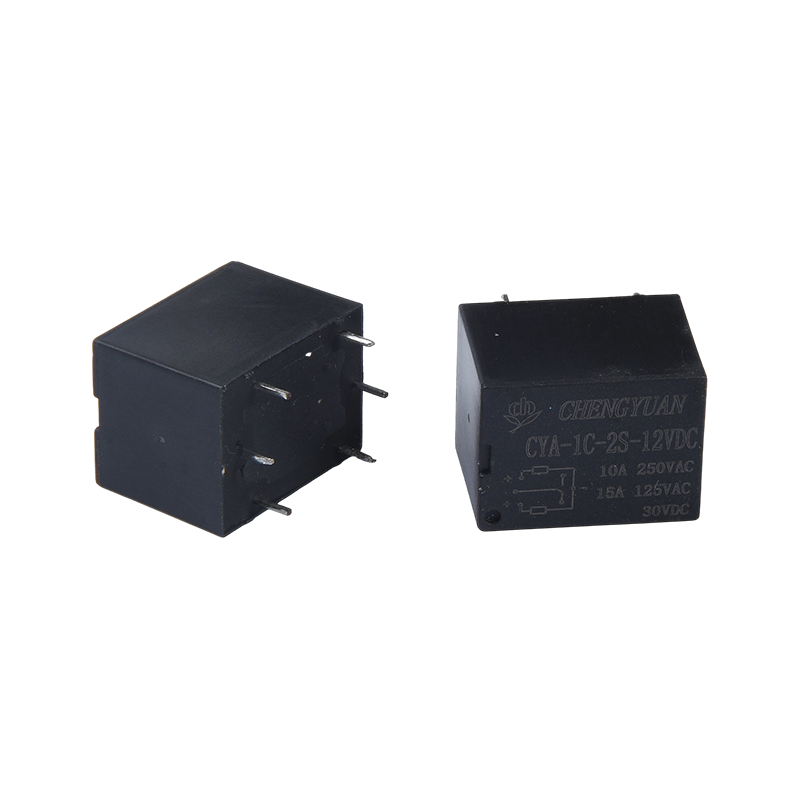

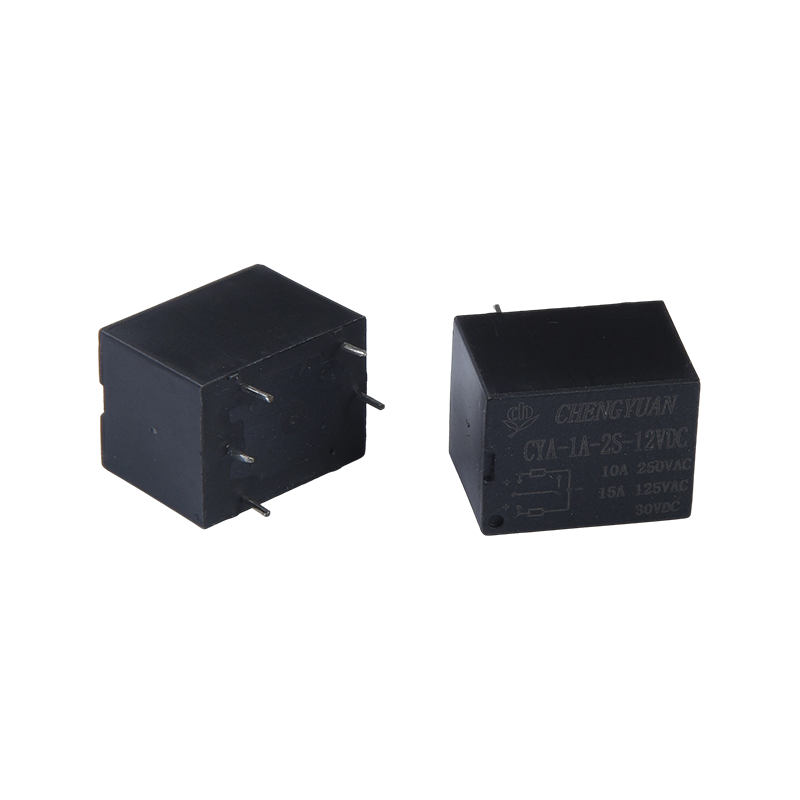

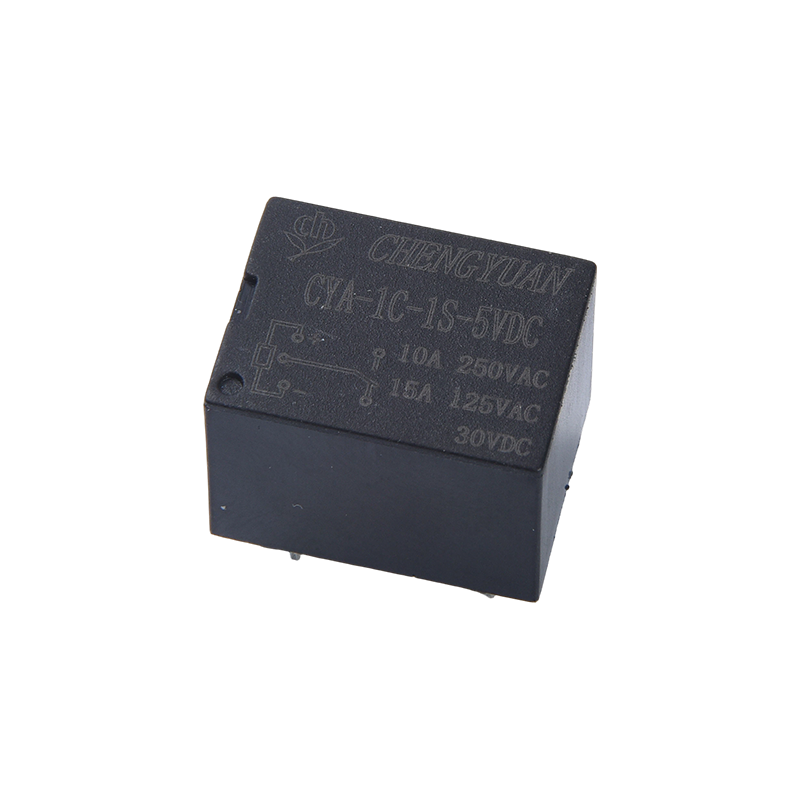

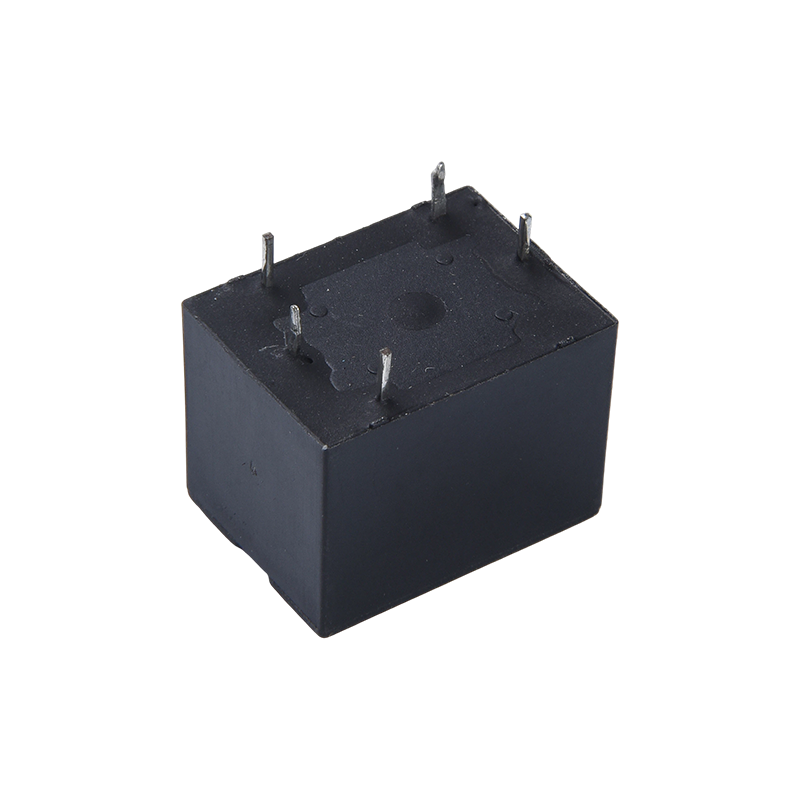

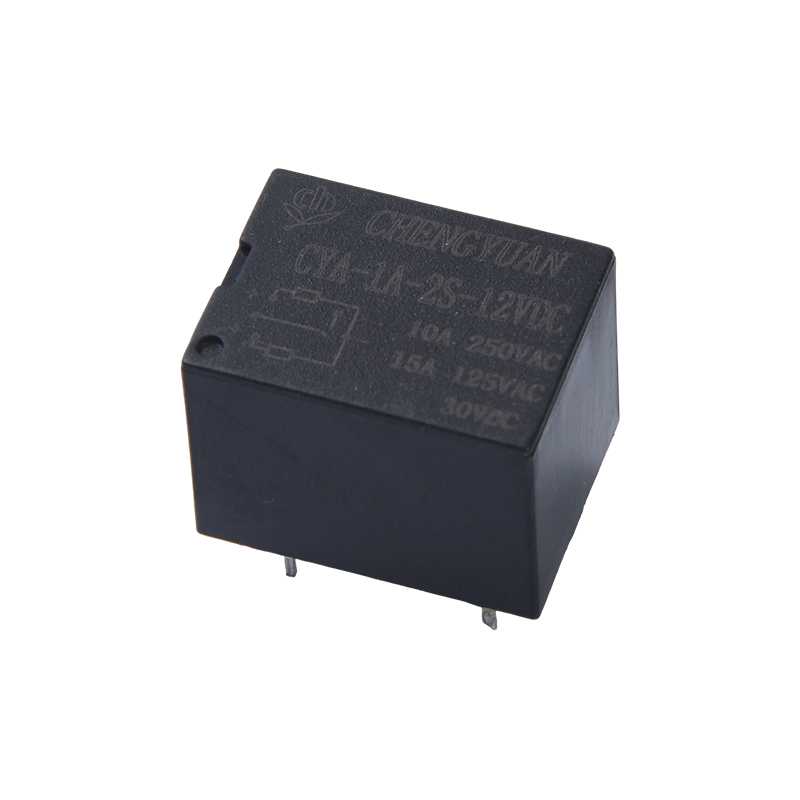

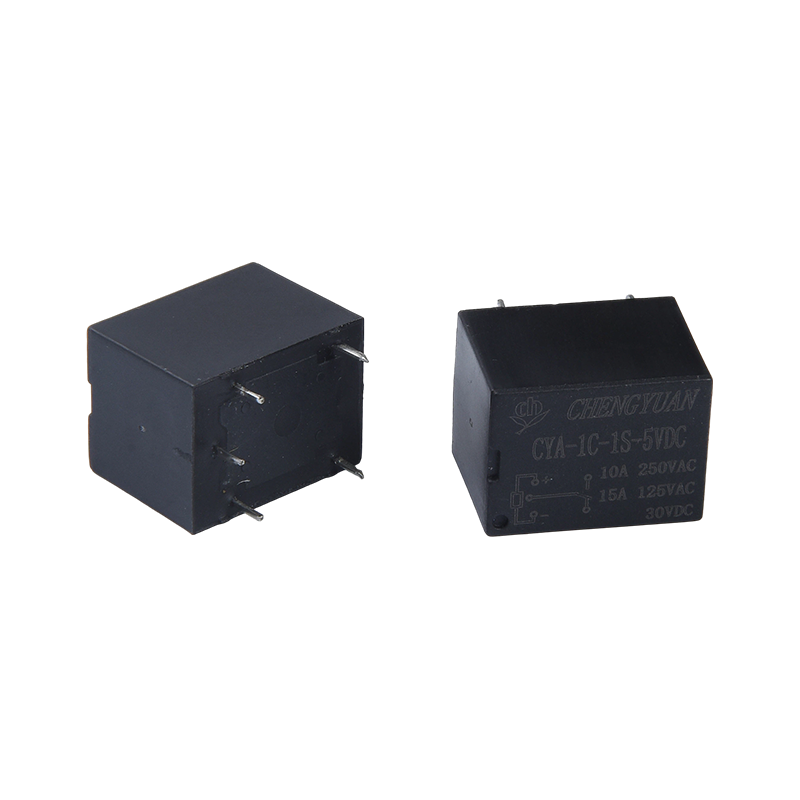

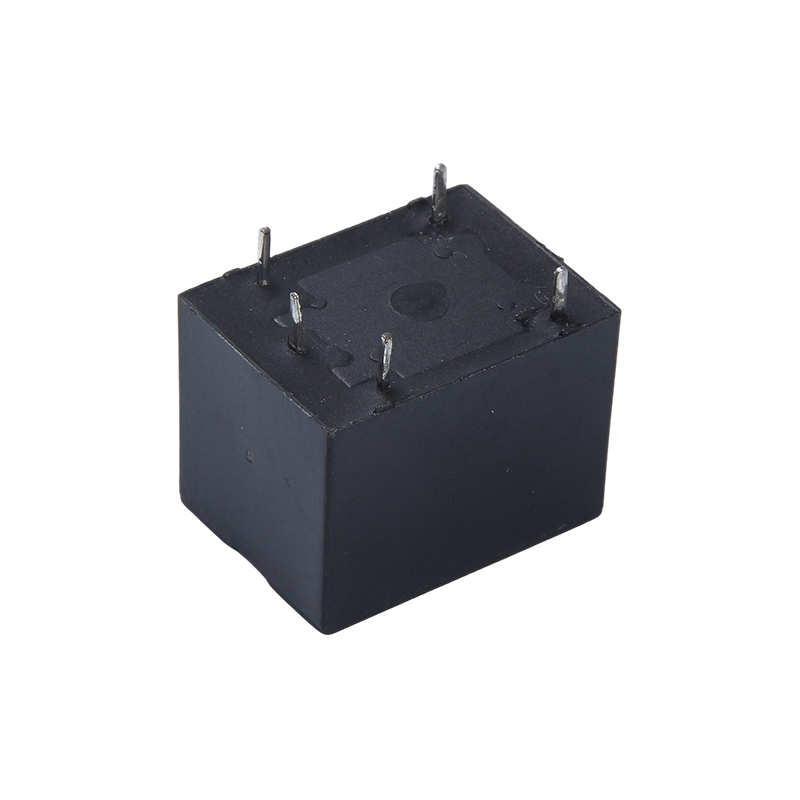

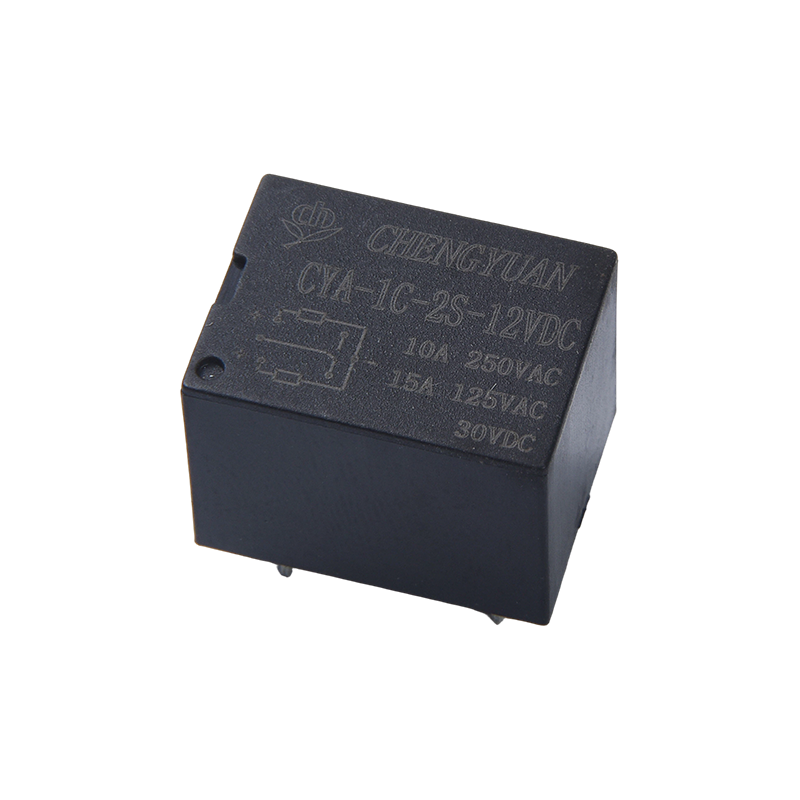

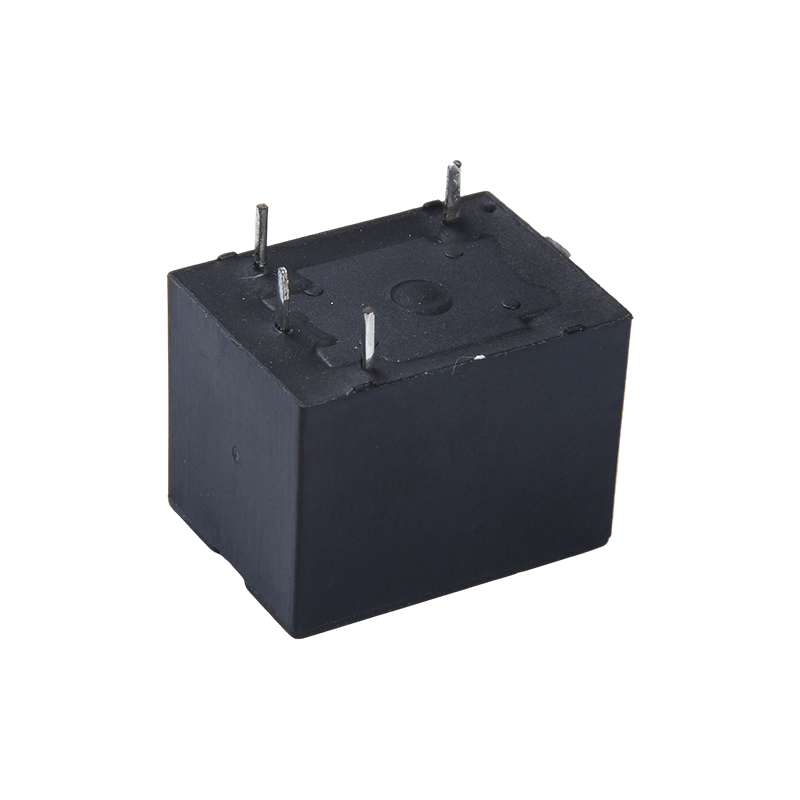

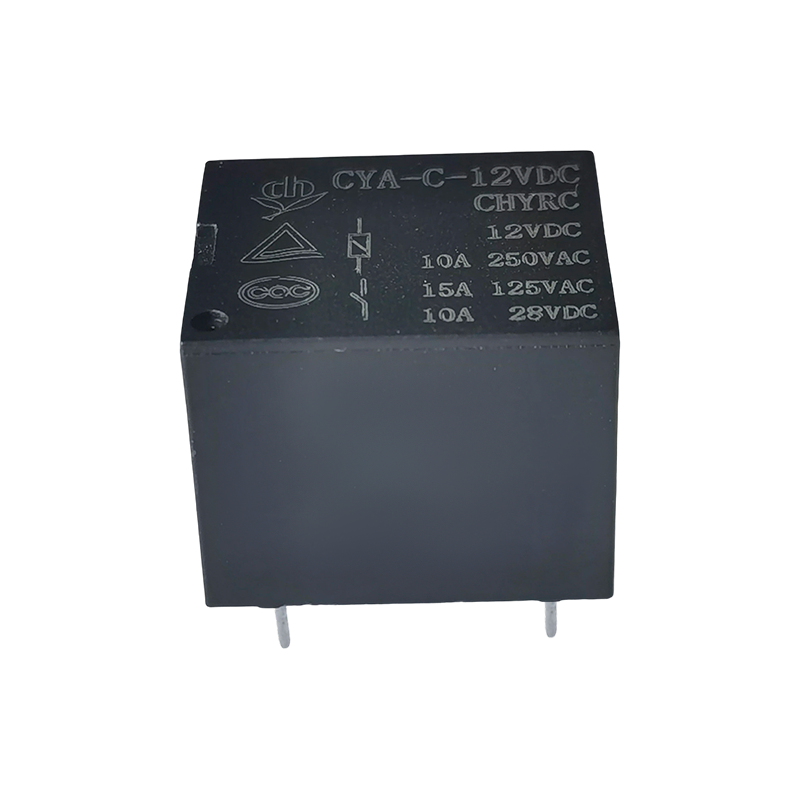

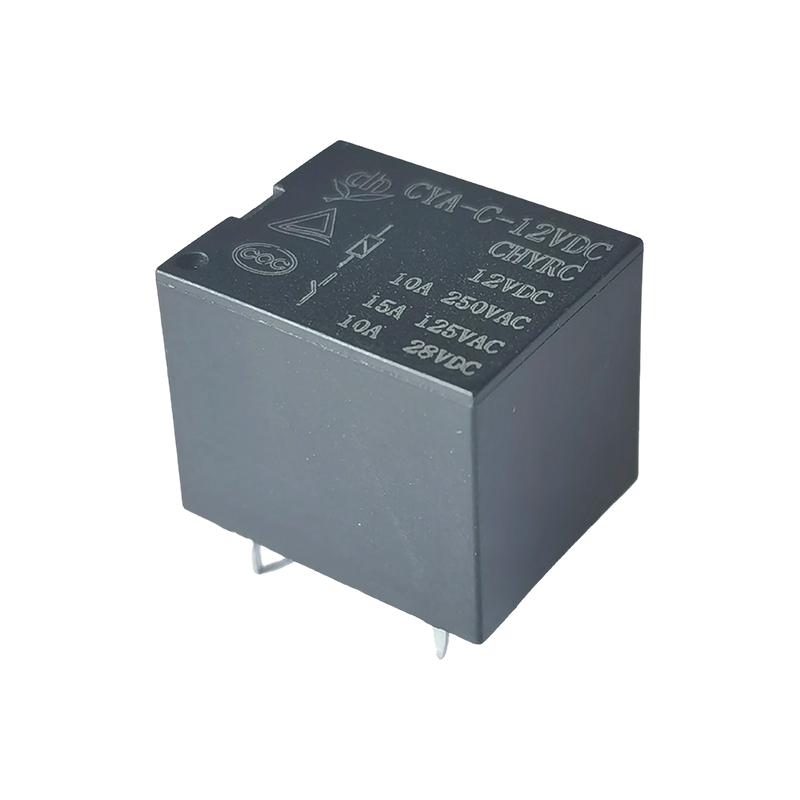

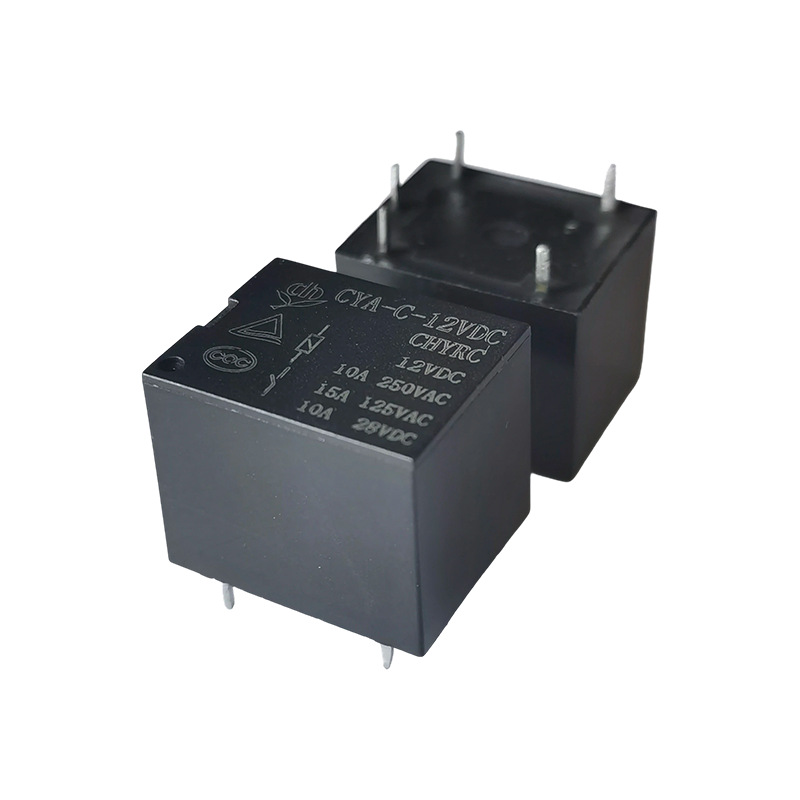

Características:
• Amplia compatibilidad de carga: Compatible con cargas de CA de 15A 125VAC y 12A 250VAC, así como con cargas de CC de 10A 28VDC, cubriendo la mayoría de las necesidades de conmutación de circuitos de baja y media potencia.
• Voltaje de bobina flexible: Compatible con voltajes de bobina de 3VDC a 48VDC, adaptándose directamente a diversas especificaciones de voltaje de circuitos de control sin necesidad de módulos adicionales de conversión de voltaje.
• Diseño de bajo consumo: El consumo de energía de la bobina es de solo 0.36W, reduciendo el consumo total del equipo y siendo ideal para dispositivos alimentados por batería.
• Doble certificación autorizada: Certificado por TUV y CQC, cumpliendo con estándares internacionales y nacionales de seguridad, adecuado para productos terminales vendidos en múltiples mercados.
• Instalación PCB conveniente: Utiliza una estructura de 5 pines para facilitar la soldadura y el ensamblaje en placas de circuito impreso; su diseño compacto tipo “cubo de azúcar” ahorra espacio de instalación y es adecuado para diseños de circuitos de alta densidad.
• Lógica de conmutación clara: Utiliza una configuración de contacto SPST (un polo, un tiro), proporcionando una lógica de conmutación simple y clara, simplificando el diseño del circuito y reduciendo la probabilidad de errores de cableado.
Escenarios de aplicación:
• Electrodomésticos: Control de encendido/apagado de pequeños hornos eléctricos, dispensadores de agua, interruptores de control remoto, etc.
• Control industrial: Pequeños módulos de expansión PLC, circuitos de conmutación de señales de sensores, permitiendo el aislamiento de señales y el control de encendido/apagado de circuitos.
• Hogar inteligente: Tomas inteligentes, módulos de control de iluminación, etc., compatibles con señales de control de bajo voltaje para una gestión segura de la energía.
|
Tipo
|
CYA
|
|
Material de contacto
|
aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1 A 16 V CC)
|
|
Carga nominal (carga resistiva)
|
10A250 VCA
|
|
Máx. corriente de conmutación
|
15A
|
|
Máx. voltaje de conmutación
|
250VAC
|
|
Máx. alimentación de conmutación
|
2500VA
|
|
Mín. carga de conmutación
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (al voltaje nominal de la bobina)
|
8 ms máx. (Sin diodo)
|
|
tiempo de liberación
|
5 ms máx. (Sin diodo)
|
|
Resistencia de aislamiento
|
Mínimo 1000 MΩ (a 500 VCC)
|
|
Rigidez dieléctrica
|
Entre contactos abiertos: 750VAC, 50/60Hz por 1min
|
|
Entre bobina y contacto: 1500VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
destructivo
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Funcional
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Resistencia a los golpes
|
Funcional
|
10G mínimo
|
|
destructivo
|
10G mínimo
|
|
Resistencia
|
Resistencia mecánica (10800ops./h)
|
10.000.000 operaciones (a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100.000 operaciones (a temperatura ambiente)
|
|
Temperatura ambiente
|
-40 ℃ ~ 85 ℃ (sin condensación)
|
|
Peso
|
Aprox. 8,5g
|
|
Datos de la bobina (a 20 ℃)
|
|
nominales
voltaje
(VCC)
|
nominales
operando
actual
±10% (mA)
|
Resistencia de la bobina
±10%(Ω)
|
nominales operating
poder
|
voltaje de operación
(Máx.)
|
Liberar voltaje
(Mín.)
|
Máx. voltaje permitido
|
|
3
|
120
|
25
|
Aproximadamente 0,36 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130% del voltaje nominal
|
|
5
|
71.42
|
70
|
|
6
|
60
|
100
|
|
9
|
40
|
225
|
|
12
|
30
|
400
|
|
15
|
24
|
625
|
|
18
|
20
|
900
|
|
24
|
15
|
1600
|
|
48
|
7.5
|
6400
|

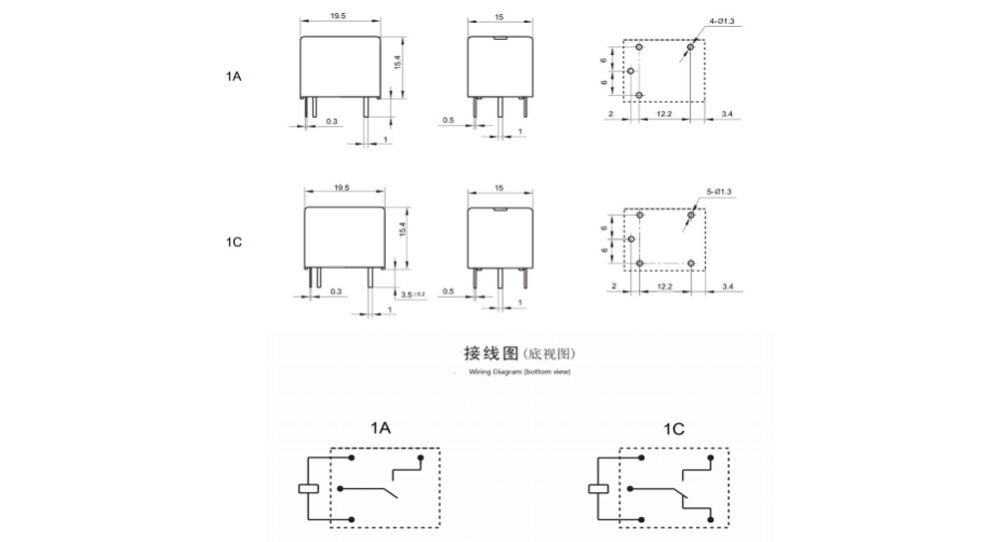

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

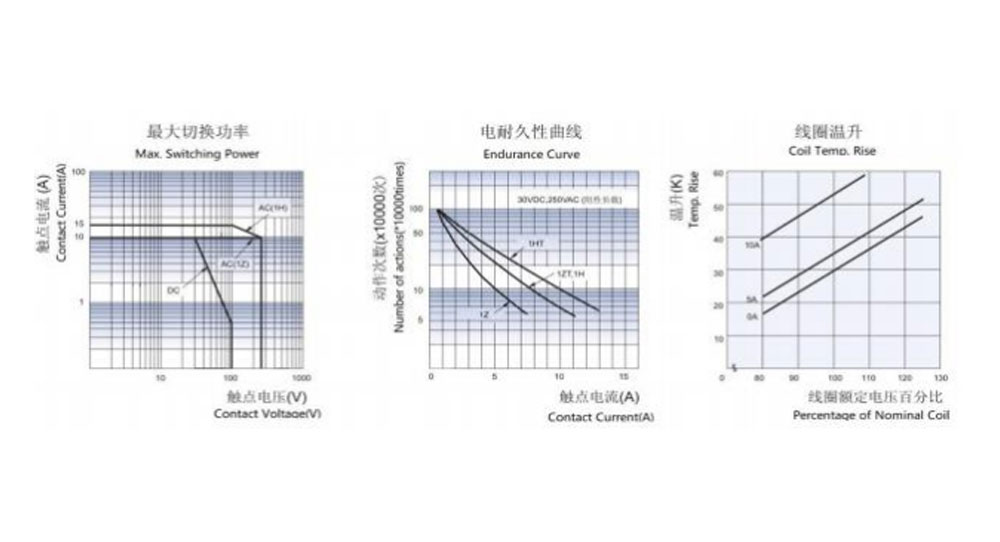

Curvas características
Información de pedido
CYA - 1 - C - 12 VCC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYA
2: Número de polos: 1-1 polo
3: Acuerdo de contacto: C de C; H de A; B de B
4: Voltaje nominal: 3, 5, 6, 9, 12, 18, 24, 48 VCC
5: Color de la carcasa: W-Blanco, H-Negro, L-Azul
6: Potencia de la bobina: D-0.45W L-0.36W
7: Construcción protectora: A prueba de S-Flux, tipo SH-Sealed lavable
8: Parámetro especial: tipo nulo-estándar
Letra o número-Requisito especial
(1) Los relés a prueba de fundente no se pueden utilizar en ambientes con contaminantes como H2S, SO2, NO2, polvo, etc.
(2) No se recomienda limpiar con agua ni procesar la superficie después de ensamblar los relés a prueba de fundente en la PCB.
(3) El sufijo especial personalizado está disponible después de ser evaluado por CHENGYUAN.
Descargo de responsabilidad: La especificación es solo como referencia. Las especificaciones están sujetas a cambios sin previo aviso. No pudimos evaluar todo el rendimiento y los parámetros para cada aplicación posible. Por lo tanto, los usuarios deben estar en la posición correcta para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza. Abra la campana de ventilación del estuche antes de usarlo. Si tiene alguna consulta, comuníquese con chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizar.
