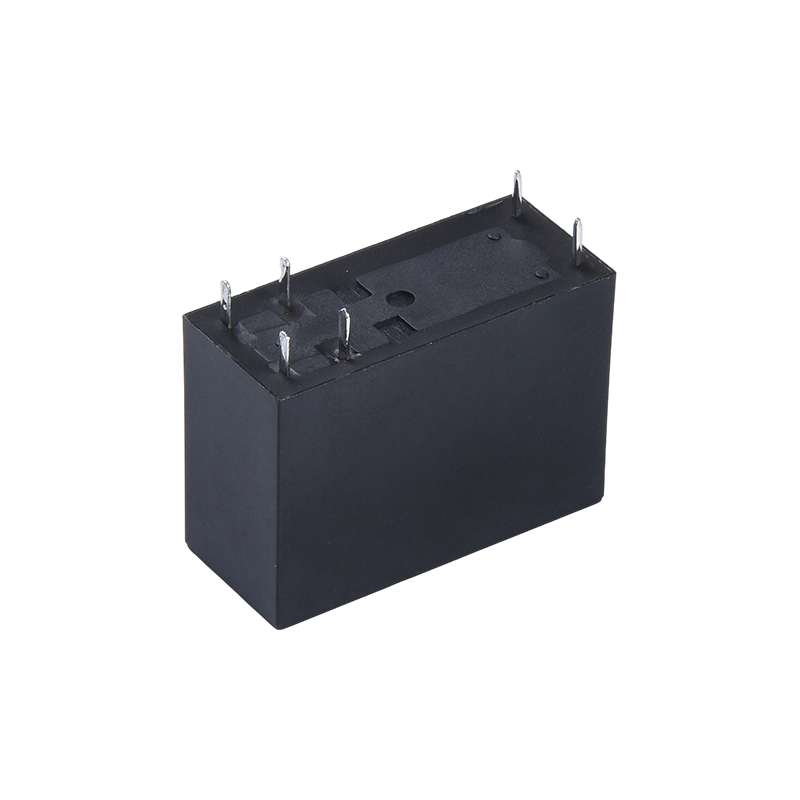

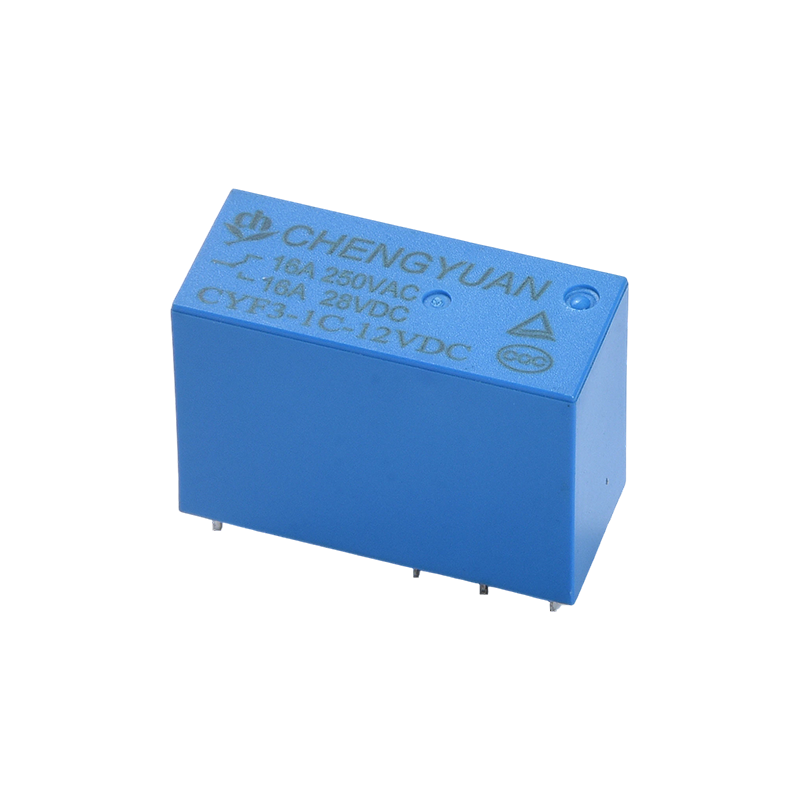

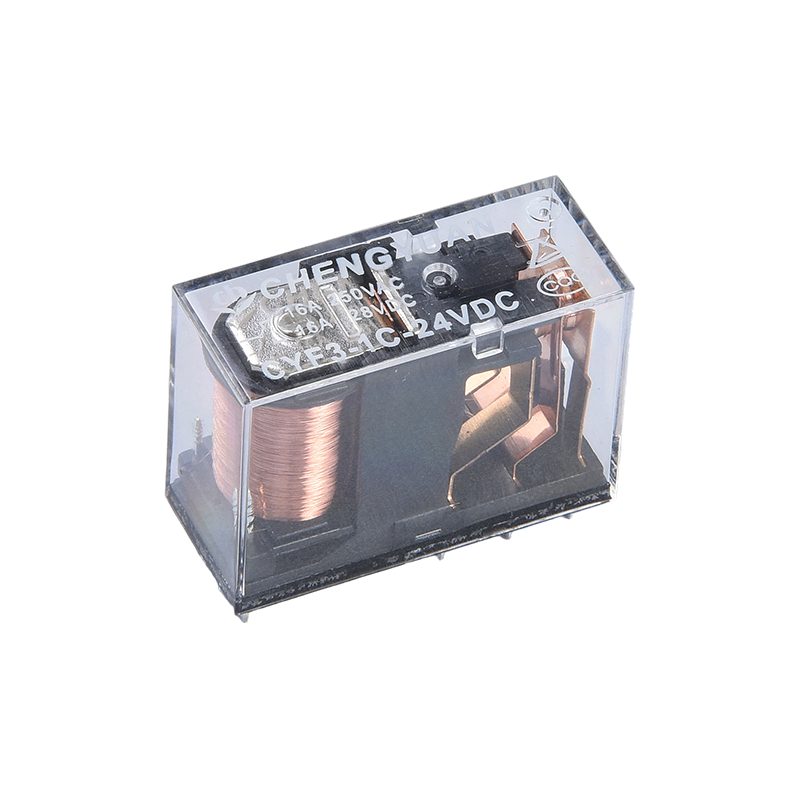

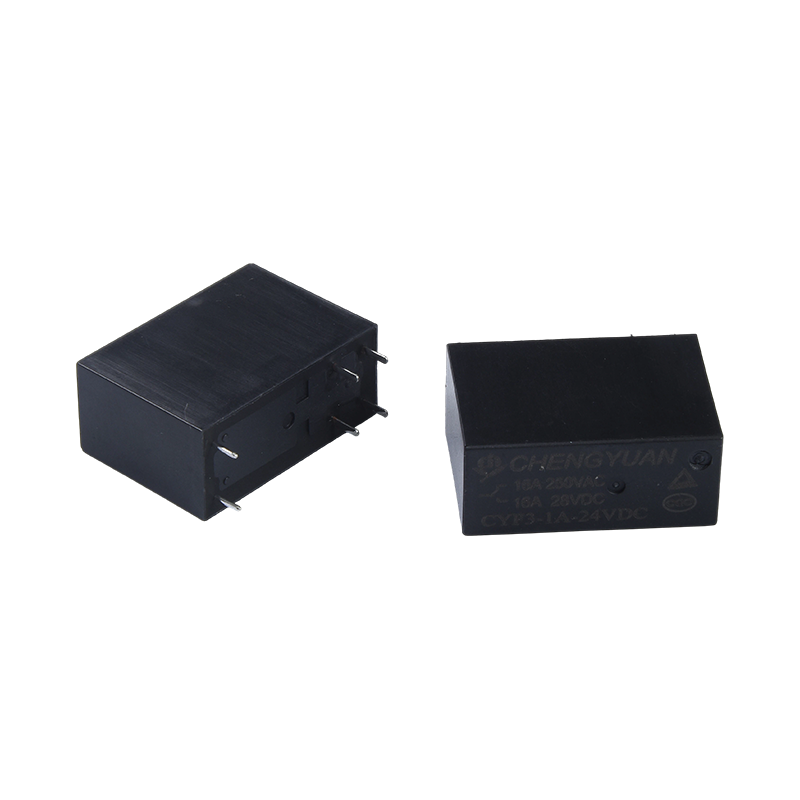

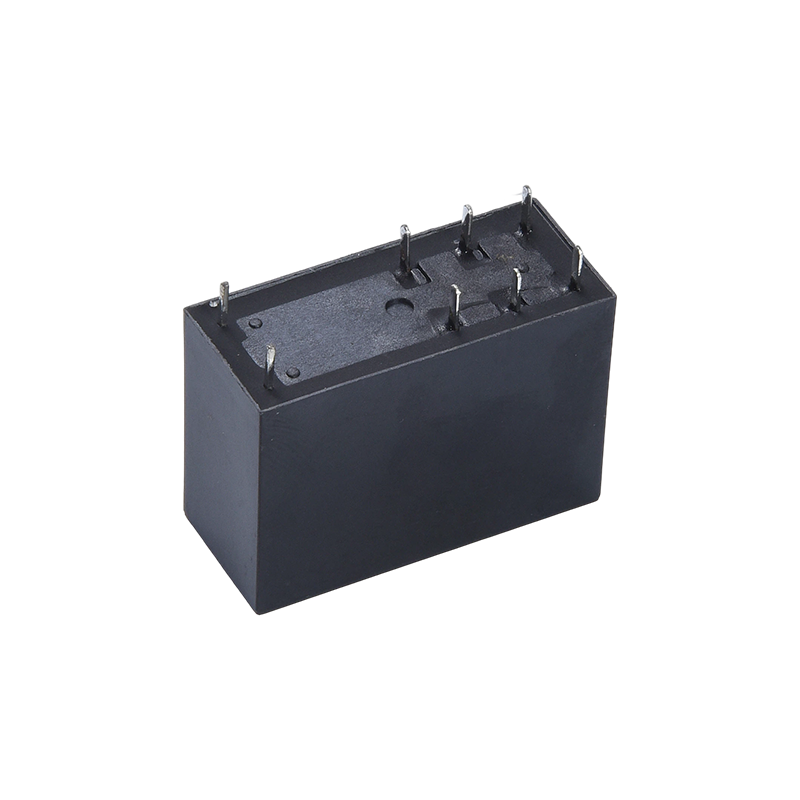

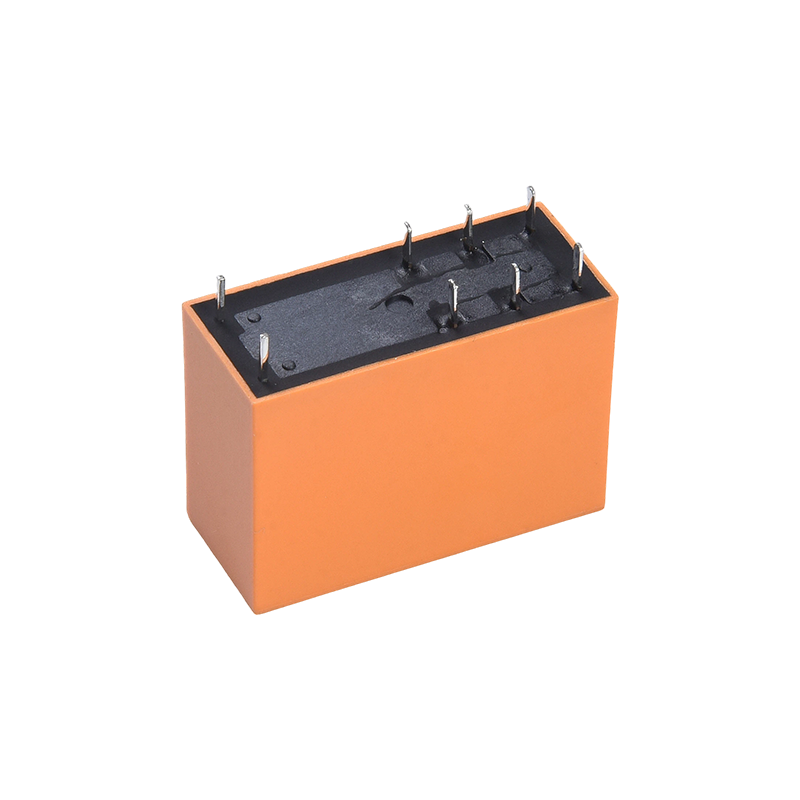

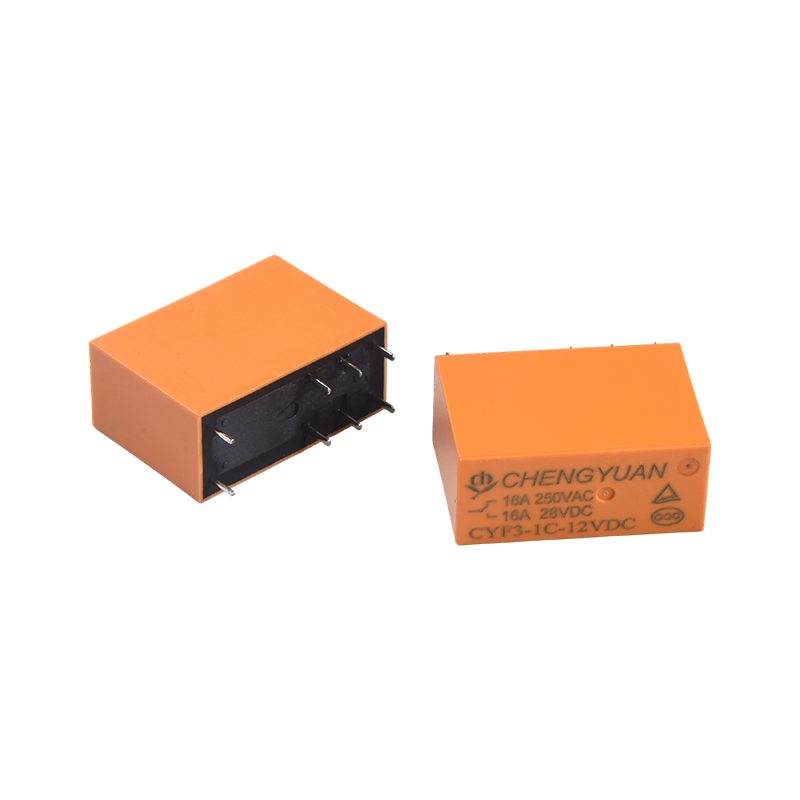

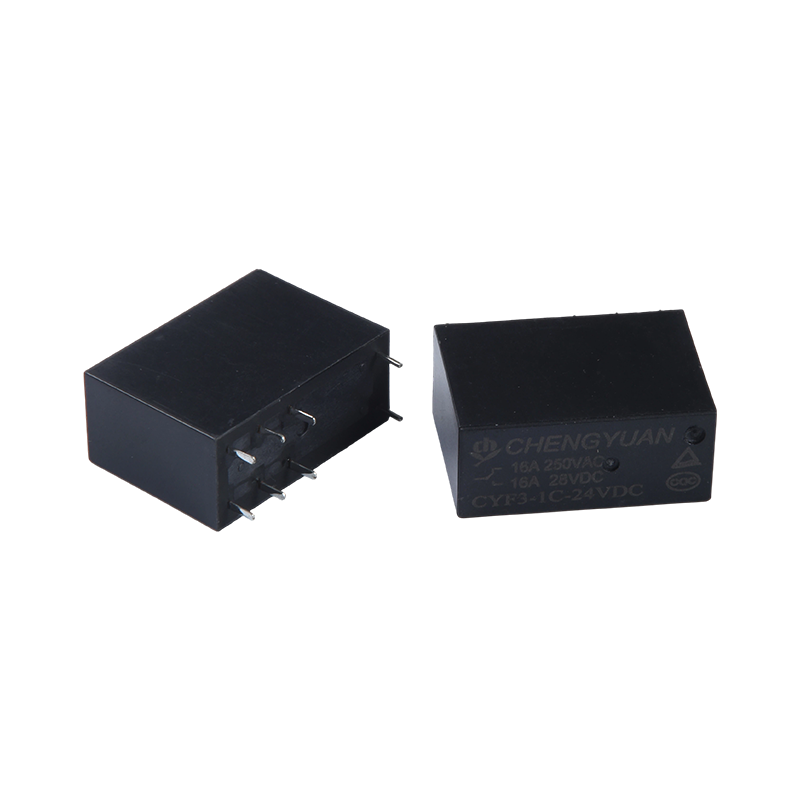

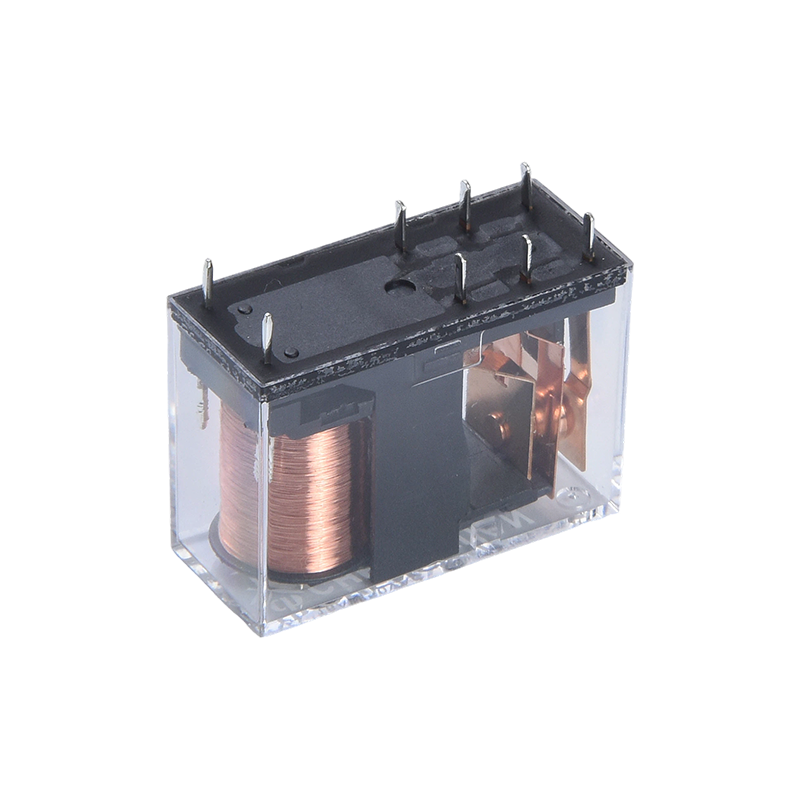

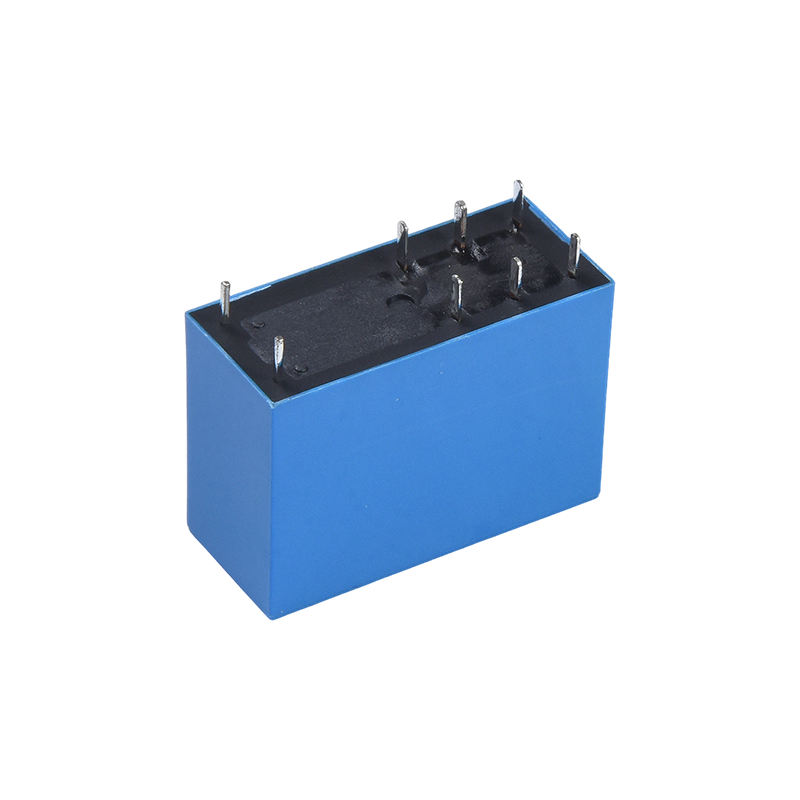

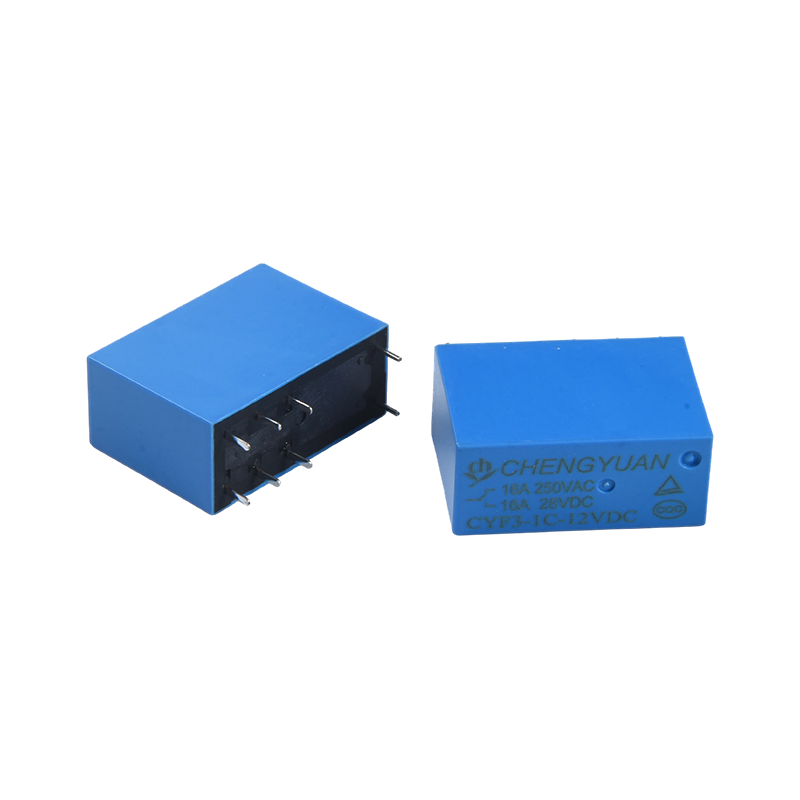

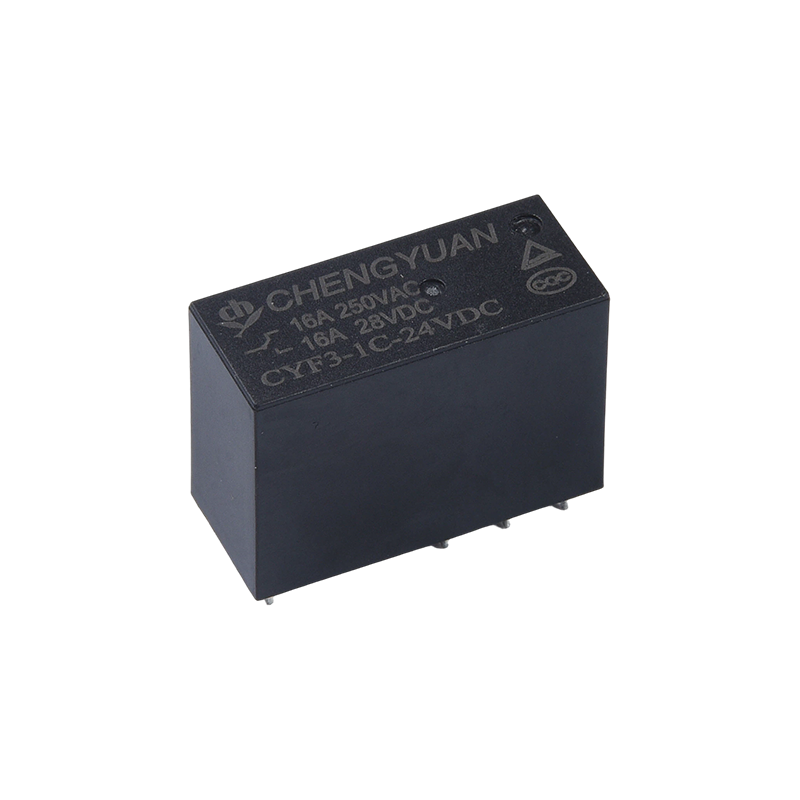

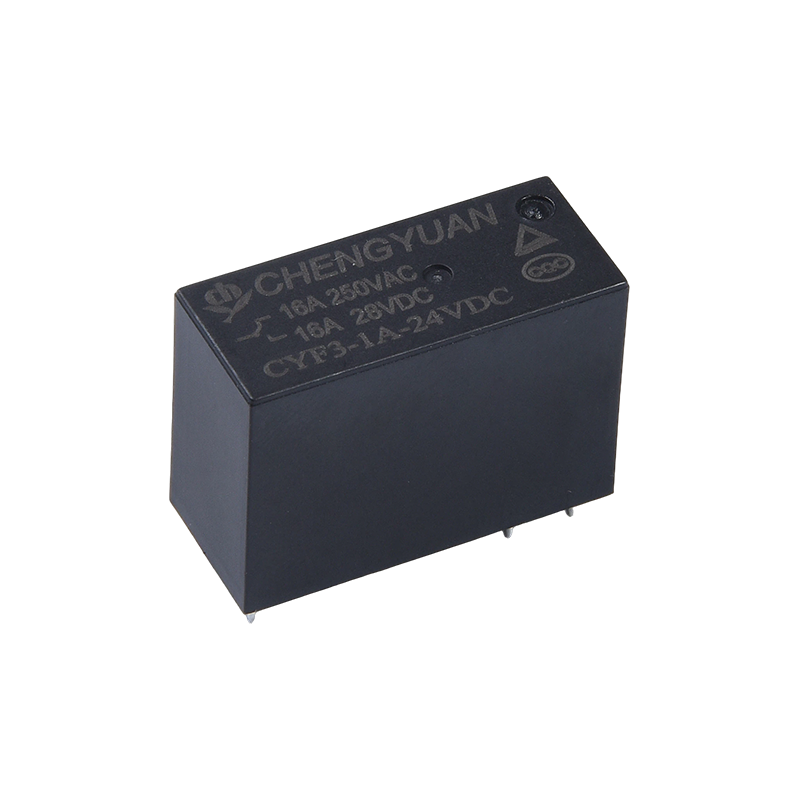

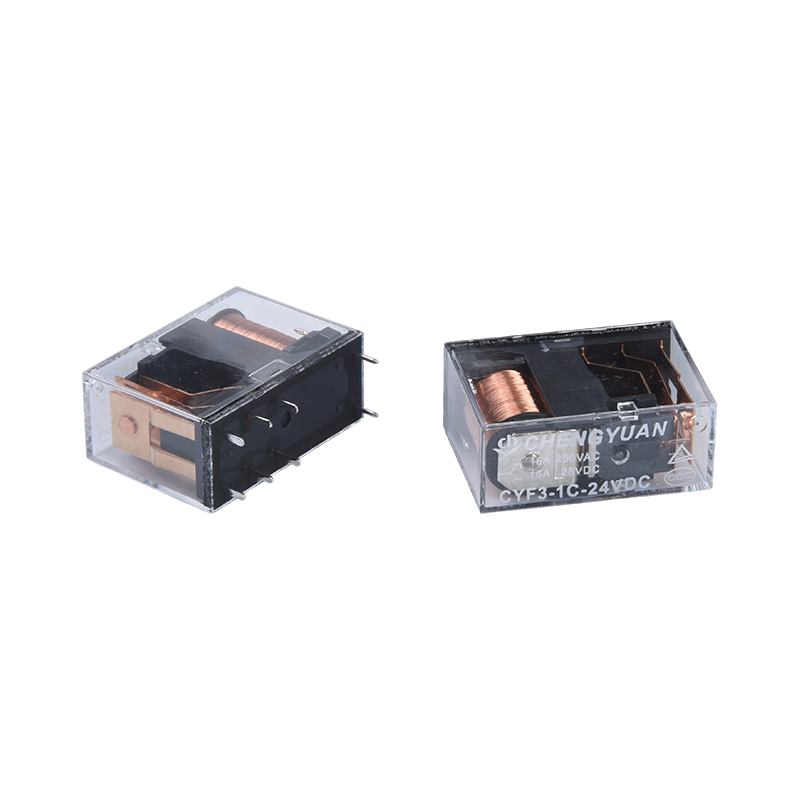

Detalles del producto:
Alta carga y resistencia dieléctrica: capacidad de conmutación de contactos de hasta 17 amperios, resistencia dieléctrica de 5000 voltios entre bobina y contactos, adecuada para entornos de circuitos de alta carga y alto aislamiento.
Diseño compacto: tamaño pequeño, adecuado para montaje de PCB de alta densidad, ahorrando espacio interno en el equipo.
Amplia gama de aplicaciones: Adecuado para equipos de comunicación, sistemas de seguridad, equipos de oficina y electrodomésticos como aires acondicionados y hornos microondas. También se utiliza en automatización industrial, fuentes de alimentación UPS, sistemas eléctricos de máquinas herramienta y control de audio.
Configuración de contacto confiable: proporciona múltiples opciones de carga de contacto, incluidos 2 conjuntos de configuraciones 5A/8A y 1 conjunto de configuraciones 10A, 12A y 16A, lo que satisface las necesidades de diferentes circuitos de control automático.
Entorno aplicable:
Entorno eléctrico: Adecuado para circuitos de control de micropotencia con conmutación frecuente de voltaje de control y corriente de carga.
Entorno físico: Se puede instalar en diseños de PCB de alta densidad y con espacio limitado, que se encuentran comúnmente dentro de varias placas de control eléctrico.
Condiciones de funcionamiento: Adecuado para la mayoría de entornos interiores de equipos eléctricos e industriales, comúnmente encontrados en lugares bien ventilados y sin vibraciones severas.
Sistemas compatibles: Se pueden integrar en sistemas de control automático, administración de energía y alarmas de seguridad para lograr un aislamiento confiable del circuito y un control de conmutación.
Datos de contacto
|
Tipo
|
CYF3
|
|
Material de contacto
|
Aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1A 16VDC)
|
|
Carga nominal (carga resistiva）
|
16A250VAC /17A 277VAC
|
|
Corriente máxima de conmutación
|
16A
|
|
Tensión máxima de conmutación
|
277VAC
|
|
Potencia máxima de conmutación
|
4709VA
|
|
Carga de conmutación mínima
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (a voltaje nominal de la bobina)
|
15 ms máx. (Sin diodo)
|
|
Tiempo de lanzamiento
|
Máx. 5 ms. (Sin diodo)
|
|
Resistencia de aislamiento
|
Mínimo 1000 MΩ (a 500 VCC)
|
|
Resistencia dieléctrica
|
Entre contactos abiertos: 1000VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 5000VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Funcional
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Resistencia al choque
|
Funcional
|
10G Mínimo
|
|
Destructivo
|
10G Mínimo
|
|
Resistencia
|
Resistencia mecánica （10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 ops.(a temperatura ambiente)
|
|
Temperatura ambiente
|
-40℃~+85℃( sin condensación)
|
|
Peso
|
Aprox. 14g
|
| Datos de la bobina (en 20℃) |
|
Nomal
voltaje
(VDC) |
Nomal
operando
actual
±10%(mA) |
Resistencia de la bobina
±10%(Ω) |
Operación nominal
potencia |
Operar voltaje
(Máx.) |
Voltaje de liberación
(Mín.) |
Tensión máxima permitida |
|
|
|
| 3 |
240 |
12,5 |
Aproximadamente 0,72 W |
75% del nominal
voltaje |
5% del nominal
voltaje |
130% de la tensión nominal |
| 5 |
144 |
35 |
| 6 |
120 |
50 |
| 9 |
80 |
113 |
| 12 |
60 |
200 |
| 18 |
40 |
450 |
| 24 |
30 |
800 |
| 48 |
15 |
3200 |
| 3 |
180 |
17 |
Aproximadamente 0,54 W |
| 5 |
108 |
46 |
| 6 |
90 |
67 |
| 9 |
60 |
150 |
| 12 |
45 |
270 |
| 18 |
30 |
600 |
| 24 |
22,5 |
1067 |
| 48 |
11.25 |
4267 |
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.
Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)
Curvas características
Información para realizar pedidos
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1:Tipo:CYF3
2: Número de polos: 1-1 polo
3: Acuerdo de contacto: C De C ; H De A ; B De B
4: Voltaje nominal: 3,5,6,9,12,18,24,48VDC
5: Color del gabinete: T - Transparente, H-Negro, L-Azul
6: Peso de la bobina: D-0,72 W L-0,54 W
7: Construcción protectora: a prueba de flujo S,
Lavable tipo sellado SH
8: Parámetro especial: tipo estándar nulo
Letra o númeroRequisito especial
Los relés a prueba de flujo no se pueden utilizar en entornos con contaminantes como H2S, SO2, NO2, polvo, etc.
No se sugiere limpieza con agua ni procesamiento de superficies después de ensamblar los relés a prueba de flujo en la PCB.
Descargo de responsabilidad: La especificación es sólo de referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por tanto, los usuarios deberían estar en la posición adecuada para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en el estuche antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizarse.
