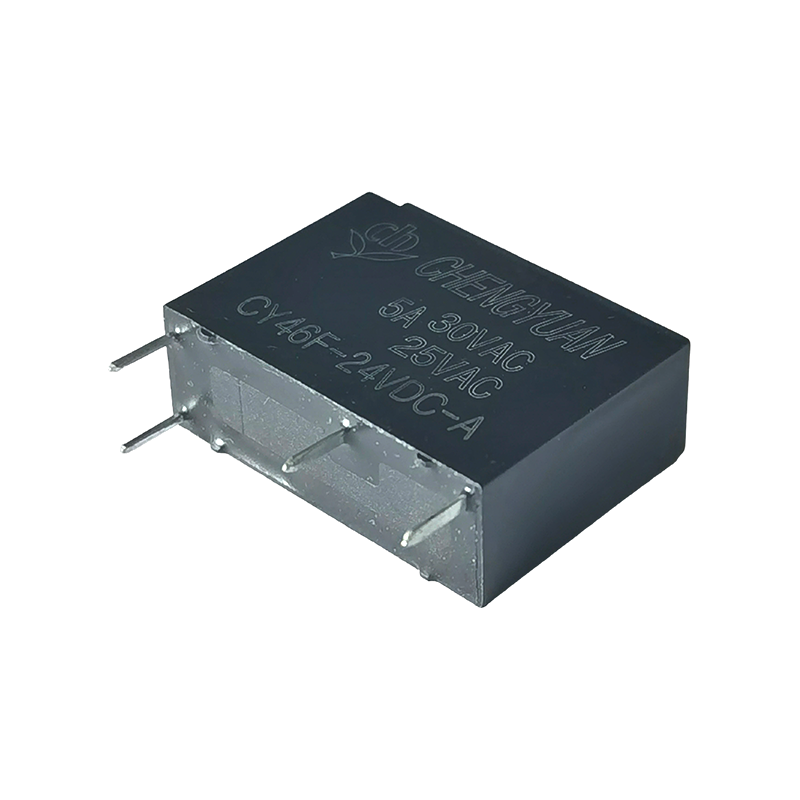

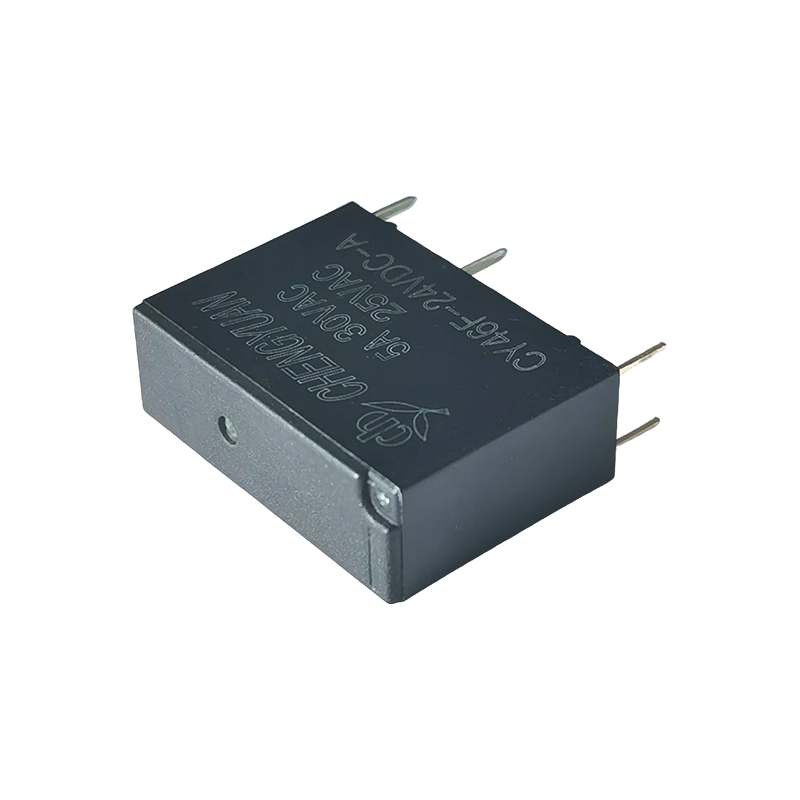

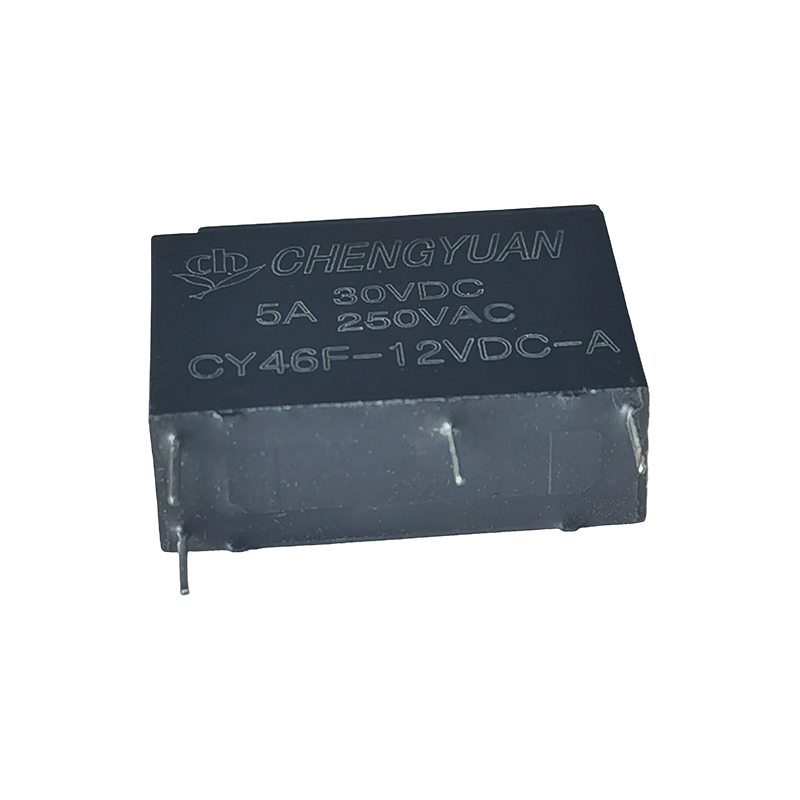

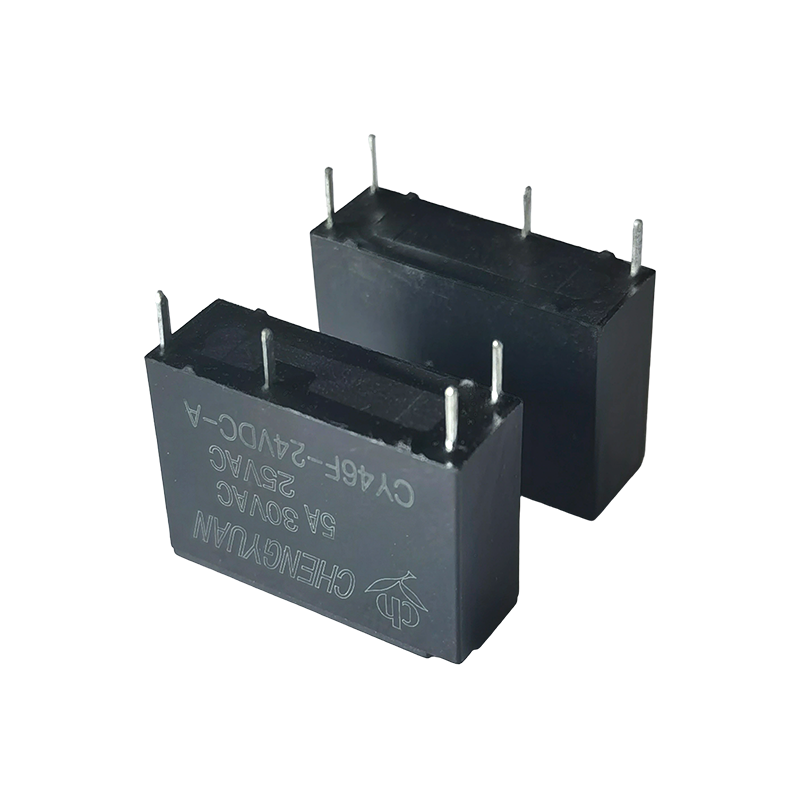

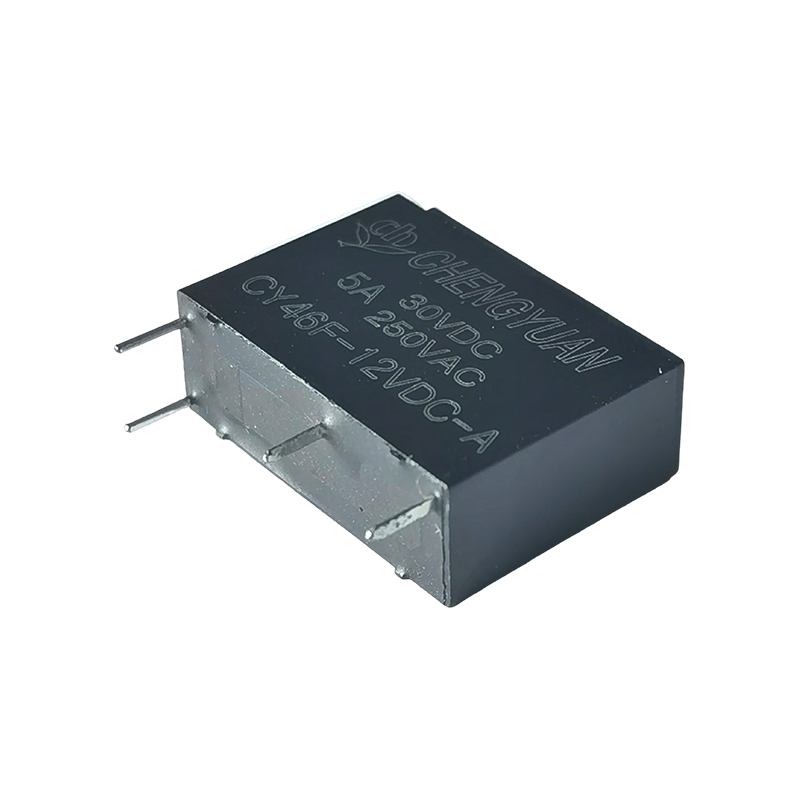

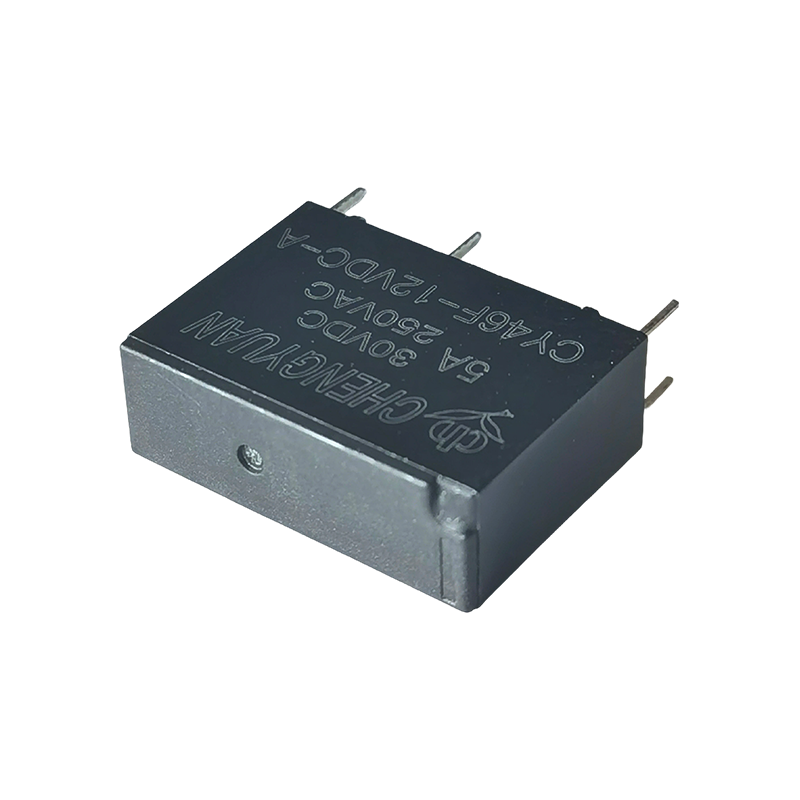

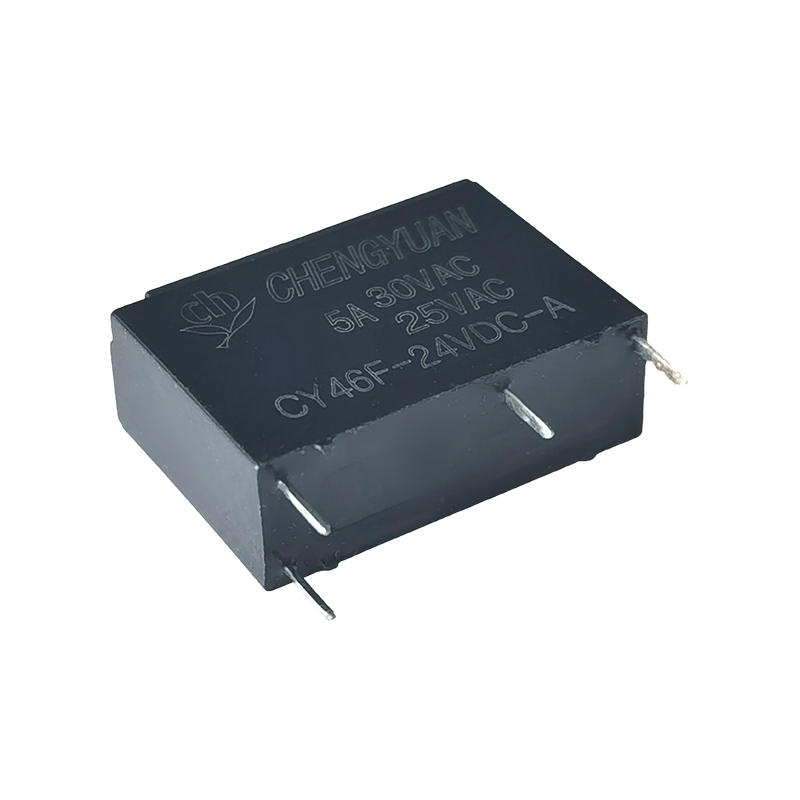

Características:
• Tamaño compacto (20 × 7.2 × 16.6 mm), adecuado para placas de circuito de alta densidad
• Alta resistencia de voltaje: 4000V (entre la bobina y los contactos)
• Capacidad de conmutación de contactos de 5A
Aplicaciones típicas:
1.Pequeños electrodomésticos: Control de encendido/apagado para pequeños electrodomésticos como mini ollas arroceras, pequeños humidificadores, hervidores eléctricos portátiles y pequeños ventiladores domésticos, satisfaciendo los requisitos de diseño miniaturizado de estos productos.
2.Dispositivos electrónicos de consumo: Bancos de energía, pequeños adaptadores, módulos de control de carga para productos digitales y conmutación de circuitos en pequeños reproductores de audio y video, aprovechando su tamaño ultracompacto para diseños PCB de alta densidad.
3.Control auxiliar industrial: Conmutación de señales de pequeños sensores, módulos de expansión PLC miniatura y circuitos auxiliares de control para equipos de automatización (como control de luces indicadoras y accionamiento de pequeñas válvulas solenoides), compatible con voltajes industriales comunes de 5VDC-24VDC.
4.Terminales de hogar inteligente: Gestión de energía para nodos de sensores inteligentes, pequeños interruptores inteligentes y módulos receptores de control remoto inalámbrico, cumpliendo con los requisitos de bajo consumo y diseño miniaturizado de dispositivos inteligentes para el hogar.
5.Equipos auxiliares de seguridad y médicos: Circuitos de activación de señales para pequeños detectores de seguridad (como sensores de puertas y ventanas y detectores de humo), y conmutación interna de circuitos para equipos médicos auxiliares portátiles (como pequeños oxímetros de pulso), garantizando un funcionamiento estable.
6.Electrónica auxiliar automotriz: Circuitos de control para pequeños dispositivos eléctricos en el interior de vehículos (como ventiladores para automóvil y luces ambientales), compatibles con las especificaciones de voltaje comunes de 12VDC en automóviles.
Datos de contacto
|
Tipo
|
CY46F
|
|
Material de contacto
|
aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1 A 16 V CC)
|
|
Carga nominal (carga resistiva)
|
5A250 VCA
|
|
Máx. corriente de conmutación
|
5A
|
|
Máx. voltaje de conmutación
|
250VAC
|
|
Máx. alimentación de conmutación
|
1250VA
|
|
Mín. carga de conmutación
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (al voltaje nominal de la bobina)
|
20 ms máx. (Sin diodo)
|
|
tiempo de liberación
|
10 ms máx. (Sin diodo)
|
|
Resistencia de aislamiento
|
Mínimo 1000 MΩ (a 500 VCC)
|
|
Rigidez dieléctrica
|
Entre contactos abiertos: 750VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 4000VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
destructivo
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Funcional
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Resistencia a los golpes
|
Funcional
|
10G mínimo
|
|
destructivo
|
10G mínimo
|
|
Resistencia
|
Resistencia mecánica (10800ops./h)
|
10.000.000 operaciones (a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100.000 operaciones (a temperatura ambiente)
|
|
Temperatura ambiente
|
-40 ℃ ~ 85 ℃ (sin condensación)
|
|
Peso
|
Aprox. 3,9g
|
|
Voltaje nominal
(VCC) |
Corriente de operación nominal ±10% (mA)
|
Resistencia de la bobina ±10% (Ω)
|
Potencia nominal de operación
|
Voltaje de operación (Máx.)
|
Voltaje de liberación (Mín.)
|
Tensión máxima permitida
|
|
5
|
40
|
125
|
Aproximadamente 0,20 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130 % de la tensión nominal
|
|
6
|
33.33
|
180
|
|
9
|
22.22
|
720
|
|
12
|
16.67
|
405
|
|
18
|
11.11
|
1620
|
|
24
|
8.33
|
2880
|
|
5
|
72
|
69
|
Aproximadamente 0,36 W
|
|
6
|
60
|
100
|
|
9
|
40
|
225
|
|
12
|
30
|
400
|
|
18
|
20
|
900
|
|
24
|
15
|
1600
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

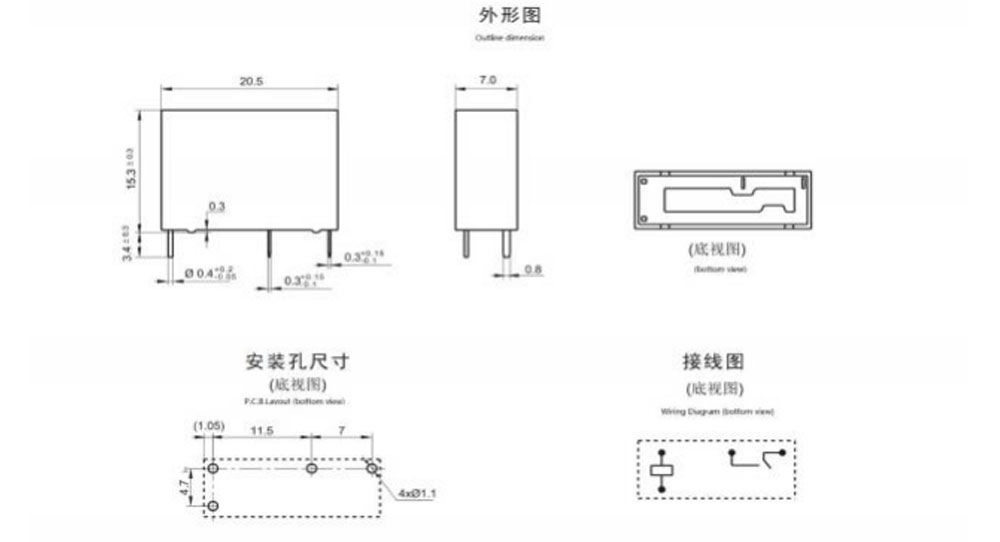

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

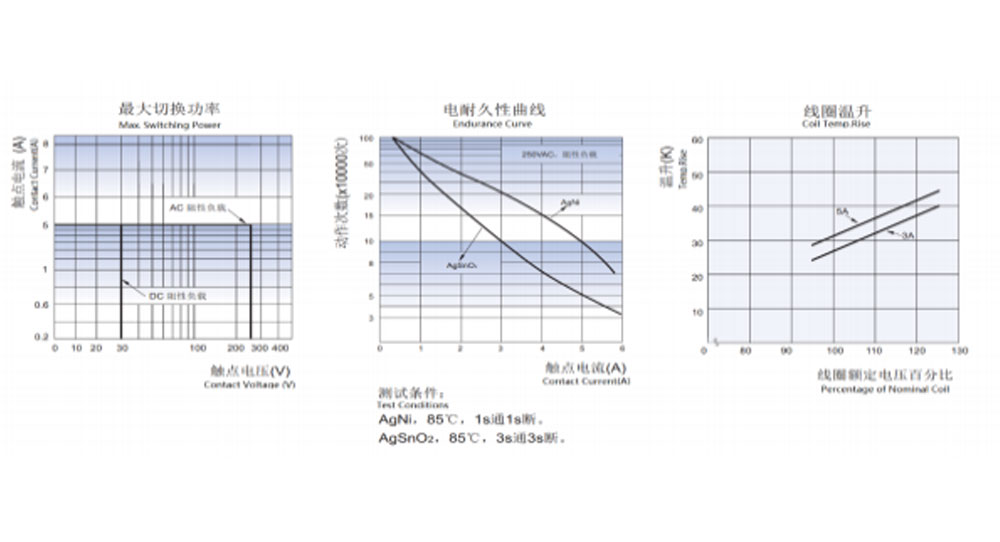

Curvas características
Información de pedido
CY46F - 1 - A - 12 VCC - D - T - XX
1 2 3 4 5 6 7
1: Tipo: CYF3
2: Número de Polos: 1-1Polo
3: Acuerdo de contacto: C De C ; H De A ; B De B
4: Tensión nominal: 5,6,9,12,18,24 VCC
5: Potencia de la bobina: D-0.36W L-0.2W
6: Construcción protectora: a prueba de S-Flux,
SH-Tipo sellado lavable
7: Parámetro especial: tipo nulo-estándar
Letra o número-Requisito especial
Los relés a prueba de fundente no se pueden utilizar en ambientes con contaminantes como H2S, SO2, NO2, polvo, etc.
No se recomienda limpiar con agua ni procesar la superficie después de ensamblar los relés a prueba de fundente en la PCB.
Un sufijo especial personalizado está disponible después de ser evaluado por CHENGYUAN.
Descargo de responsabilidad: La especificación es solo como referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por lo tanto, los usuarios deben estar en la posición correcta para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en la caja antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizar.
