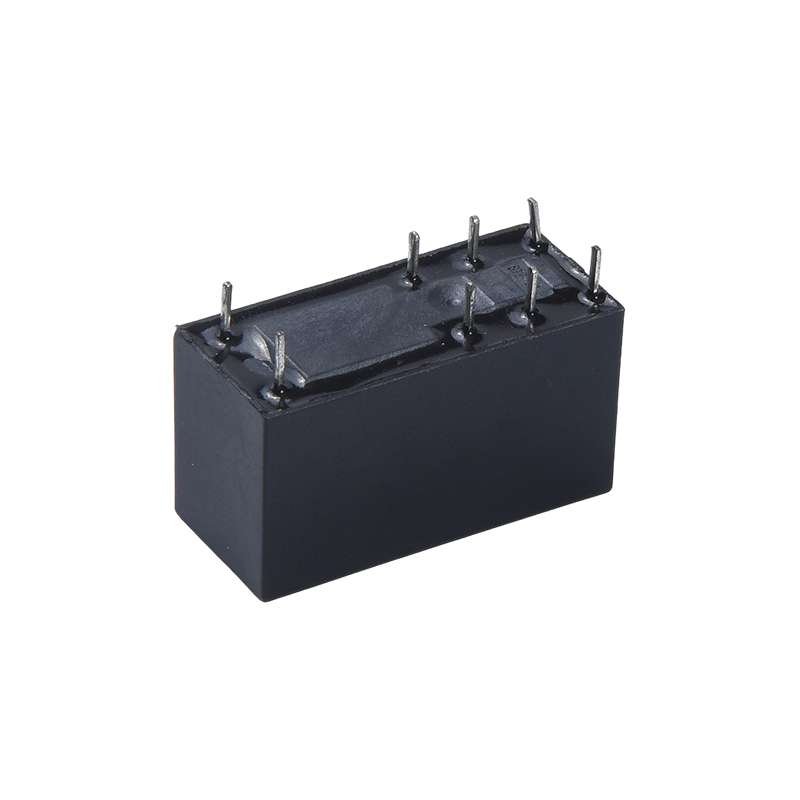

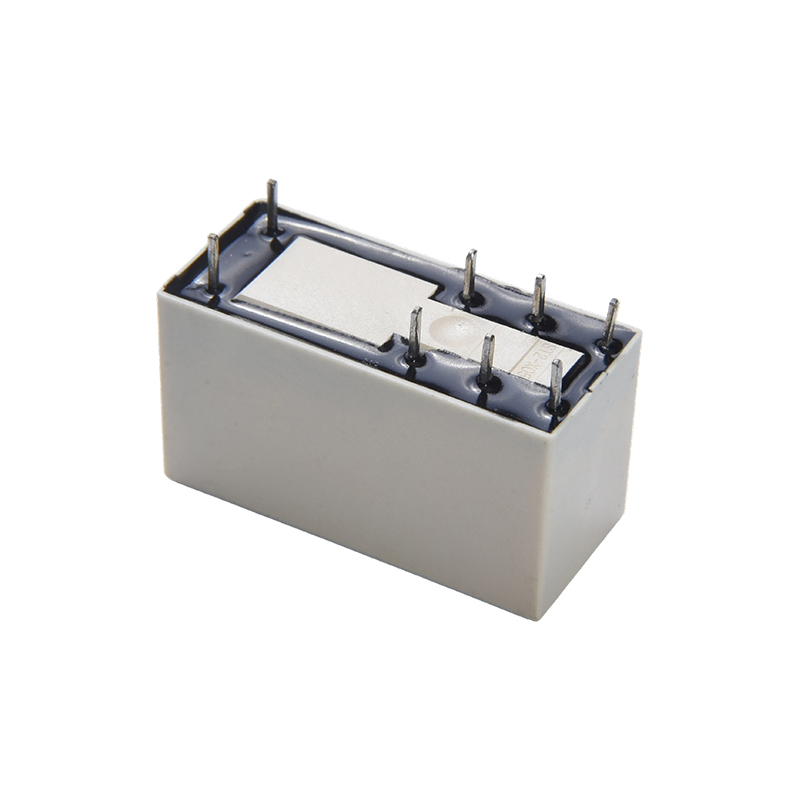

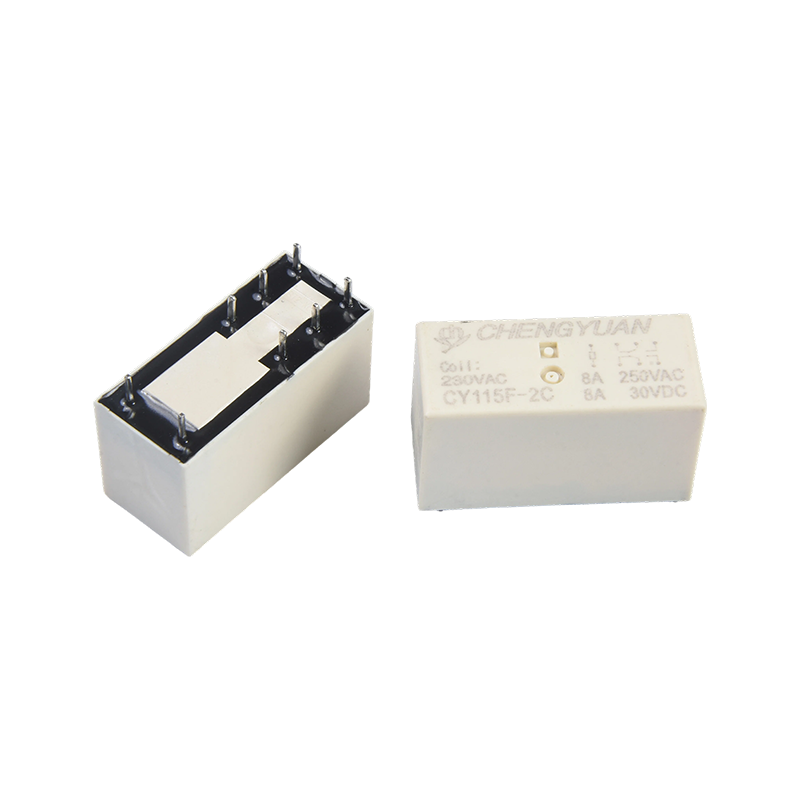

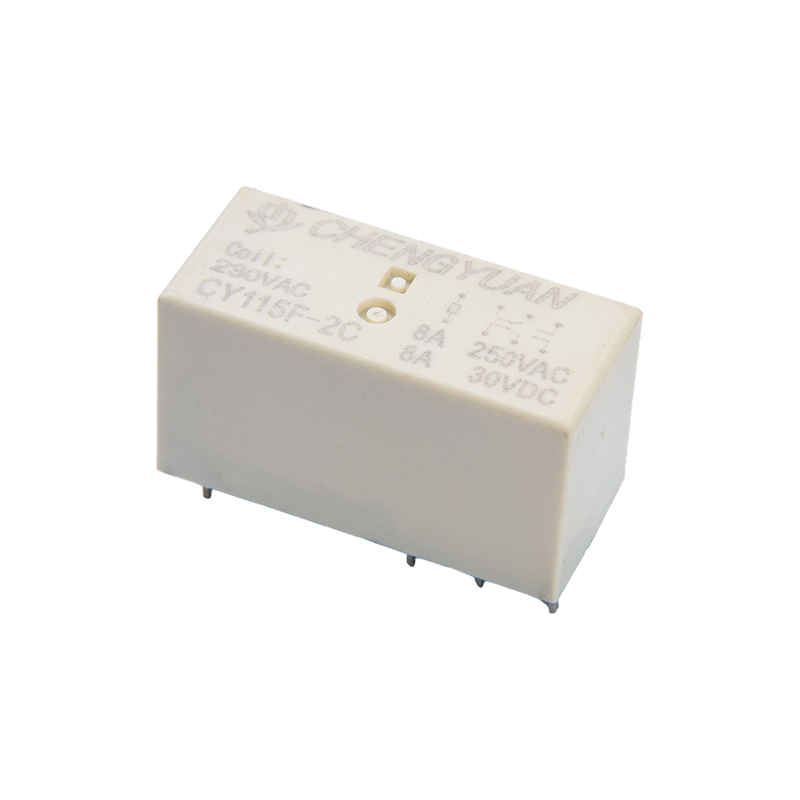

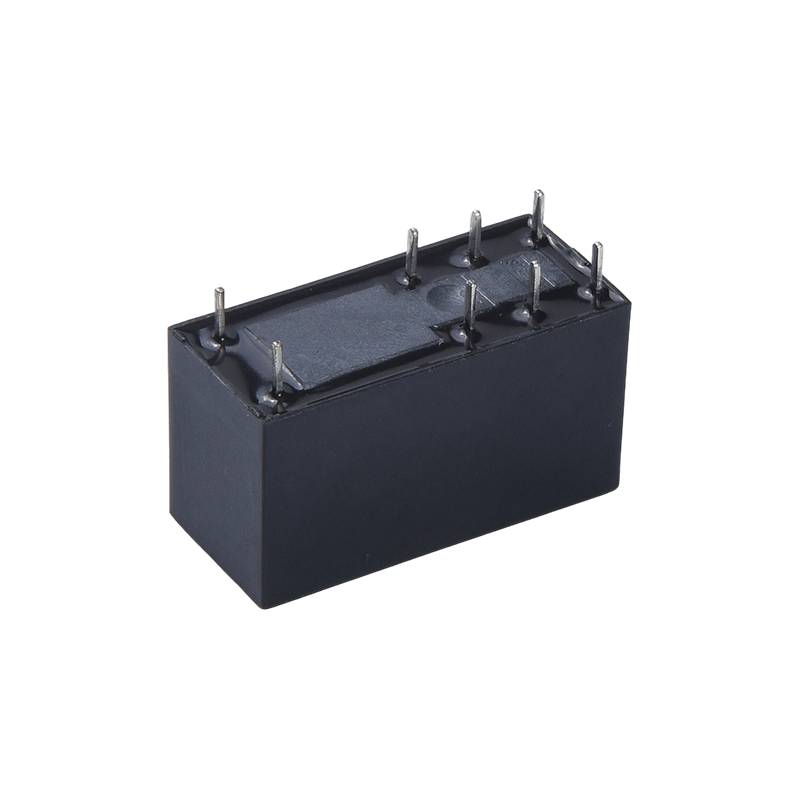

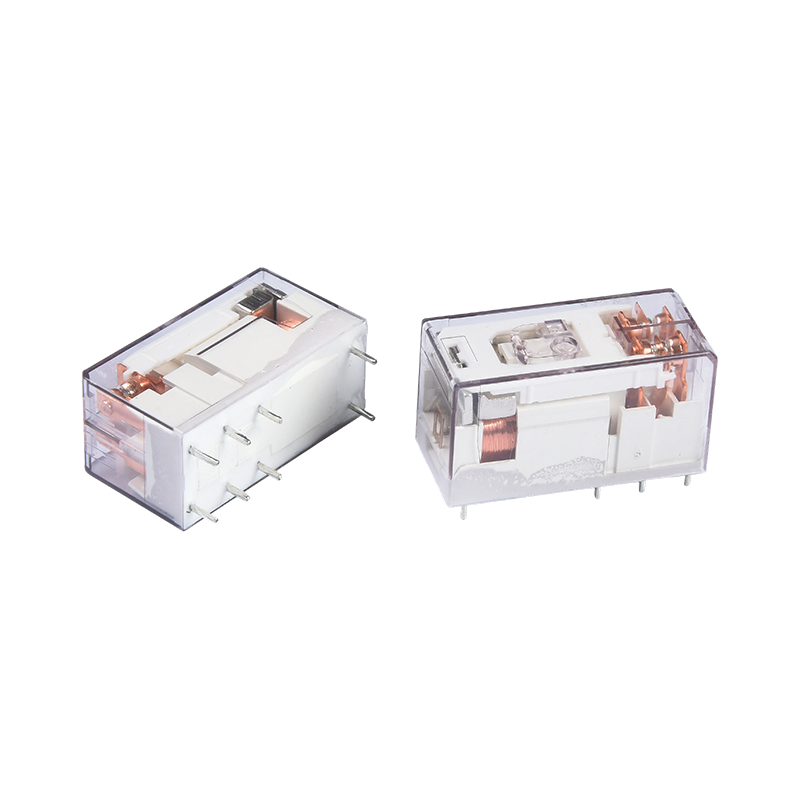

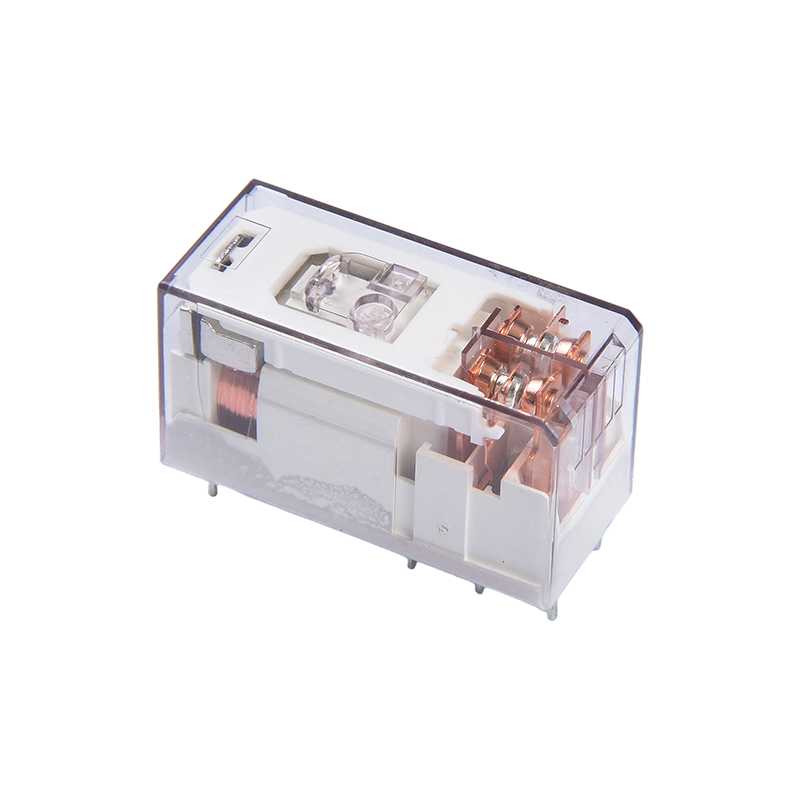

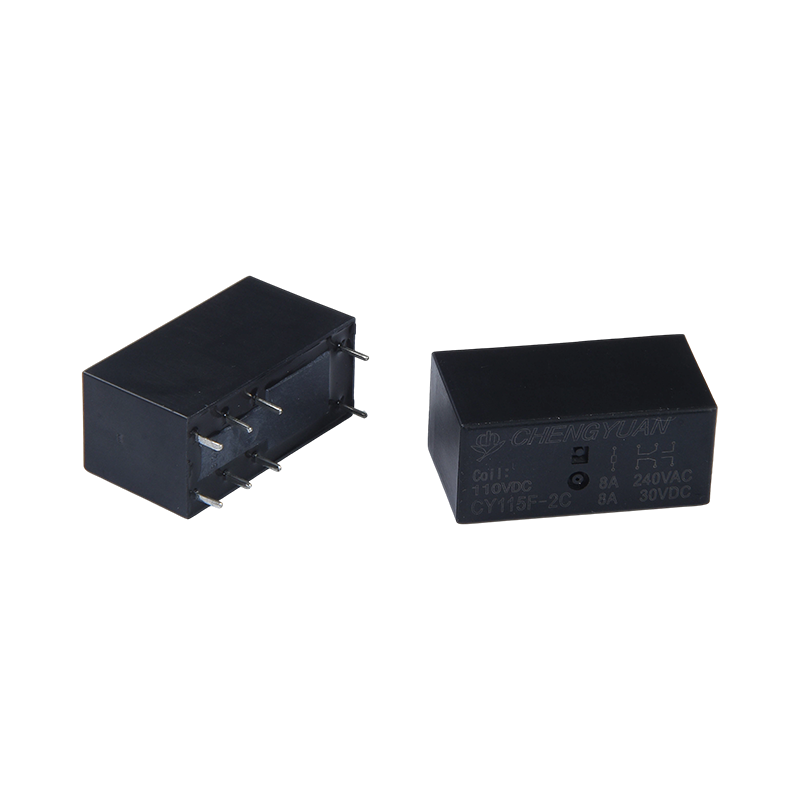

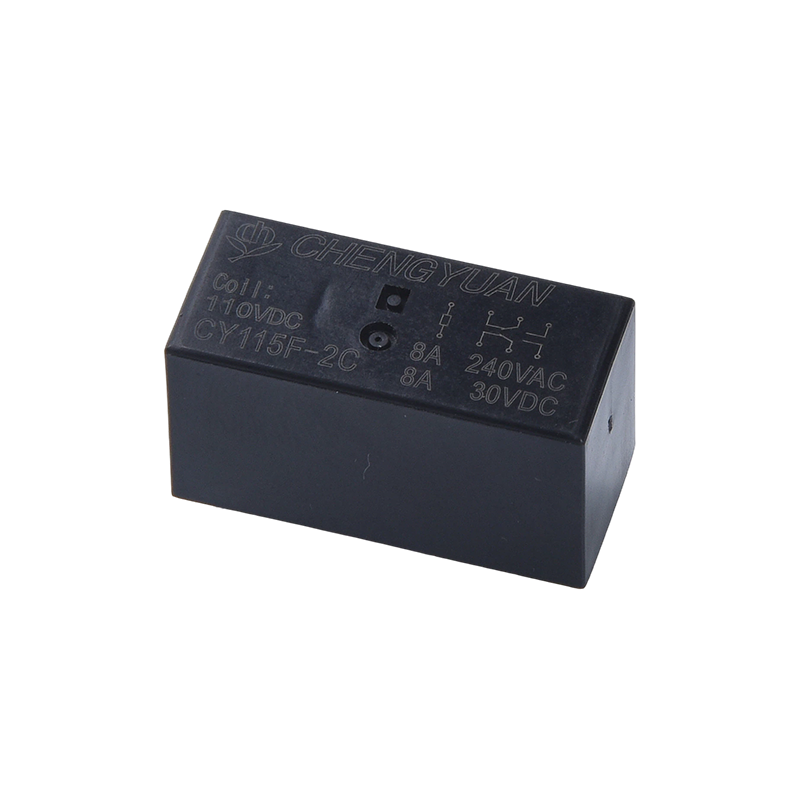

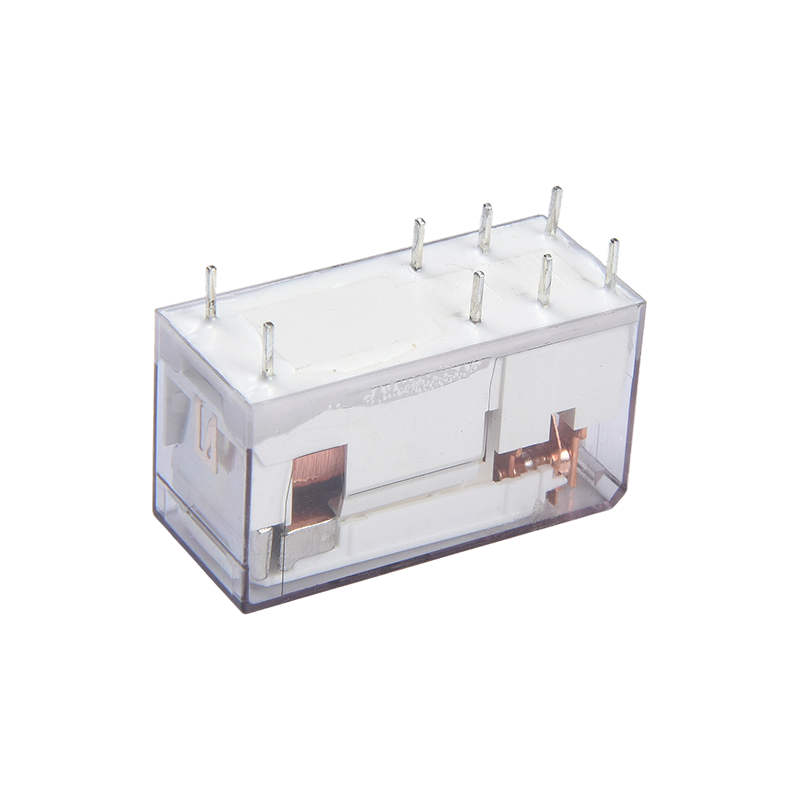

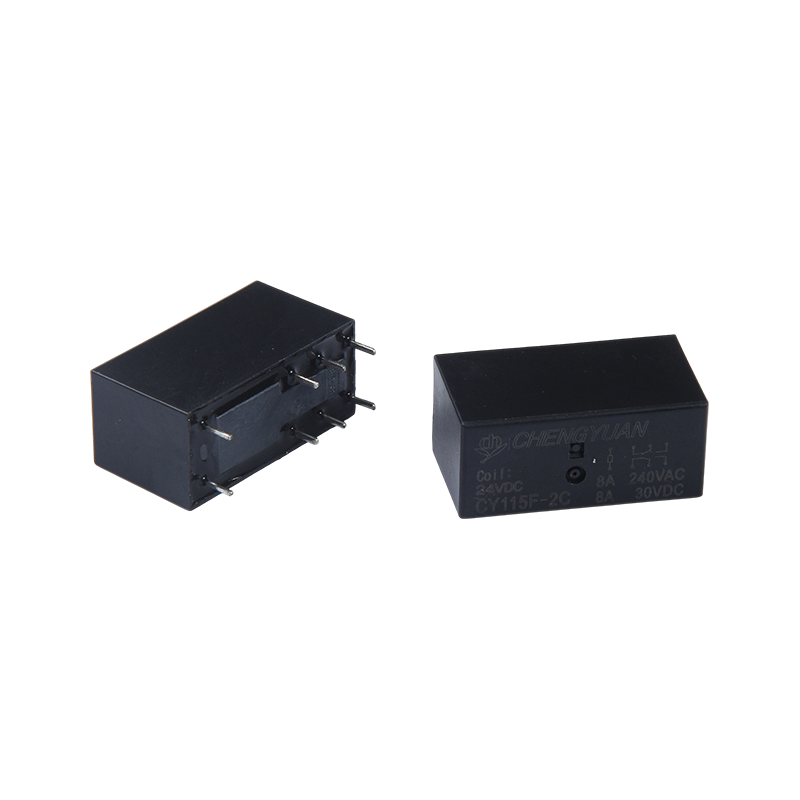

Características del producto:
• Capacidad de conmutación de alta carga: los contactos admiten 8 amperios de conmutación de corriente, controlando eficazmente circuitos de alta potencia y cumpliendo con diversos requisitos de carga.
• Diseño de bajo consumo de energía: la sensibilidad de la bobina es tan baja como 0,4 W, lo que ayuda a reducir el consumo general de energía y la generación de calor del dispositivo.
• Resistencia y aislamiento de alto voltaje: la resistencia de voltaje entre la bobina y los contactos alcanza los 5000 voltios, lo que proporciona un aislamiento eléctrico confiable y garantiza un funcionamiento seguro.
• Estructura compacta: el tamaño pequeño optimiza la utilización del espacio, lo que lo hace ideal para un montaje denso en placas de circuito impreso.
• Control sensible: Controla circuitos de alta potencia con señales débiles, permitiendo el control remoto y el aislamiento en sistemas automatizados.
Aplicaciones típicas:
• Electrodomésticos: Se utilizan en lavadoras, aires acondicionados, hornos microondas y otros dispositivos para el control de circuitos de motores o elementos calefactores.
• Automatización industrial: Adecuado para sistemas de control PLC, motores y accionamientos de válvulas solenoides, proporcionando conmutación automatizada estable.
• Equipos de nueva energía: se aplican en fuentes de alimentación ininterrumpida UPS, sistemas de almacenamiento de energía e inversores como un interruptor automático confiable.
• Hogar inteligente: se utiliza para controlar aires acondicionados, calefacción por suelo radiante, cortinas y otros sistemas para gestión inteligente remota.
• Equipos audiovisuales y de visualización: se utilizan en sistemas de audio, monitores y otros dispositivos para garantizar una conmutación precisa de señales y energía.
Datos de contacto
|
Tipo
|
CY115F
|
|
Material de contacto
|
Aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1A 6VDC)
|
|
Carga nominal (carga resistiva）
|
8A 250VAC
|
|
Corriente máxima de conmutación
|
10A
|
|
Tensión máxima de conmutación
|
277VAC
|
|
Potencia máxima de conmutación
|
2500VA
|
|
Carga de conmutación mínima
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (a voltaje nominal de la bobina)
|
15 ms máx. (Sin diodo)
|
|
Tiempo de lanzamiento
|
Máx. 5 ms. (Sin diodo)
|
|
Resistencia de aislamiento
|
Min. 1000 MΩ (a 500 VCC)
|
|
Resistencia dieléctrica
|
Entre contactos abiertos: 1000VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 5000VAC, 50/60Hz durante 1min
|
|
Entre conjuntos de contactos: 2500VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Funcional
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Resistencia al choque
|
Funcional
|
10G mínimo.
|
|
Destructivo
|
100G mínimo.
|
|
Resistencia
|
Resistencia mecánica （10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 ops.(a temperatura ambiente)
|
|
Temperatura ambiente
|
-40℃~+85℃(sin condensación)
|
|
Peso
|
Aprox.13,5g
|
|
Datos de la bobina (en 20℃)
|
|
Nomal
voltaje
(VDC)
|
Nomal
operando
actual
±10%(mA)
|
Resistencia de la bobina
±10%(Ω)
|
Operación nominal
potencia
|
Operar voltaje
(Máx.)
|
Voltaje de liberación
(Mín.)
|
Tensión máxima permitida
|
|
5
|
80,00
|
62,5
|
Aproximadamente 0,4 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130% de la tensión nominal
|
|
6
|
66,67
|
90
|
|
9
|
44,44
|
202,5
|
|
12
|
33.33
|
360
|
|
18
|
22.22
|
810
|
|
24
|
16,67
|
1440
|
|
48
|
8.33
|
5760
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

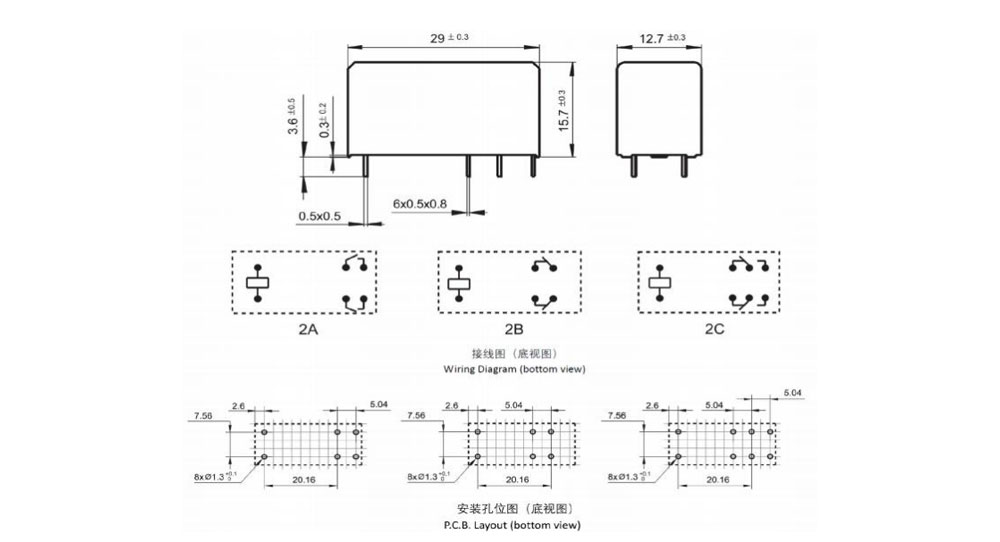

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad:mm)

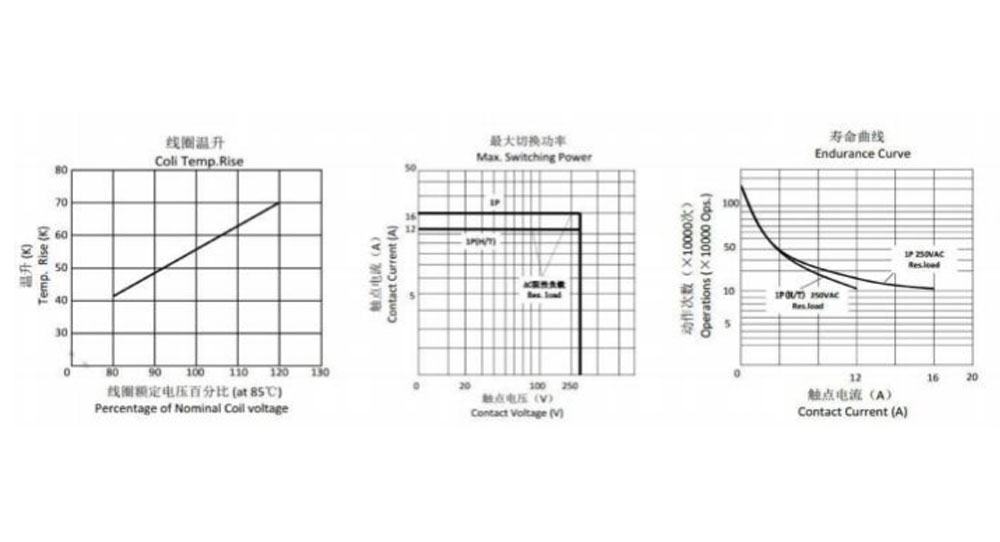

Curvas características
Información para realizar pedidos
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1:Tipo:CY115F
2: Número de polos: 2-2 polos
3: Acuerdo de contacto: A-Formulario A; B-Formulario B; C-Formulario C
4: Voltaje nominal: 5,6,9,12,18,24,48VDC
5: Color del recinto: B-Negro
6: Peso de la bobina: D-0,4 W
7: Construcción protectora: a prueba de flujo S,
Lavable tipo sellado SH
8: Parámetro especial: tipo estándar nulo
Letra o númeroRequisito especial
Los relés a prueba de flujo no se pueden utilizar en entornos con contaminantes como H2S،SO2, NO2, polvo, etc.
No se sugiere limpieza con agua ni proceso de superficie después de ensamblar los relés a prueba de flujo en la PCB.
Descargo de responsabilidad: La especificación es solo de referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para todas las aplicaciones posibles. Por tanto, los usuarios deberían estar en la posición adecuada para elegir
producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en el estuche antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizarse.
