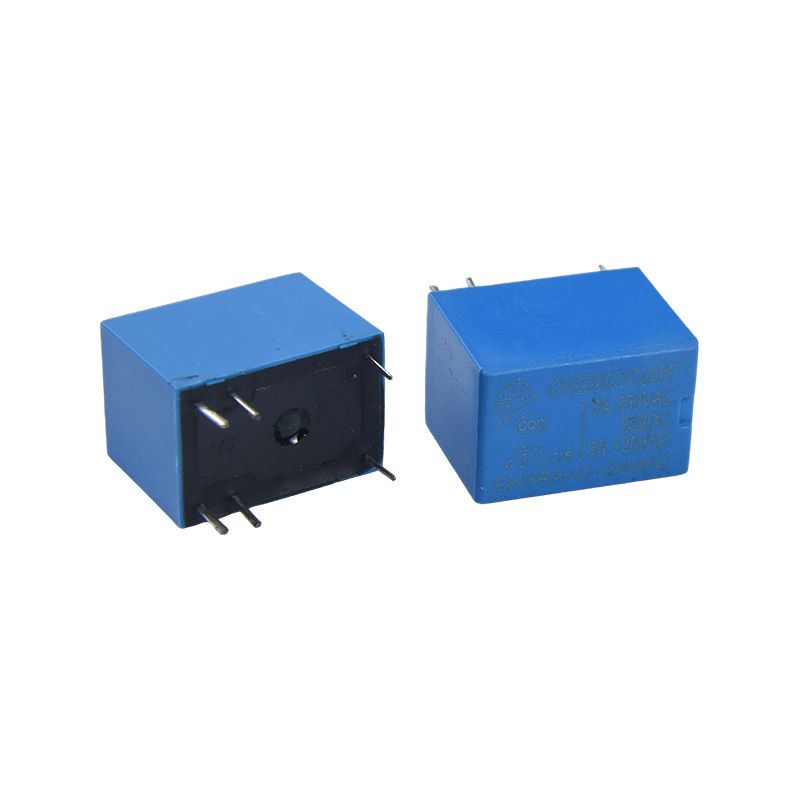

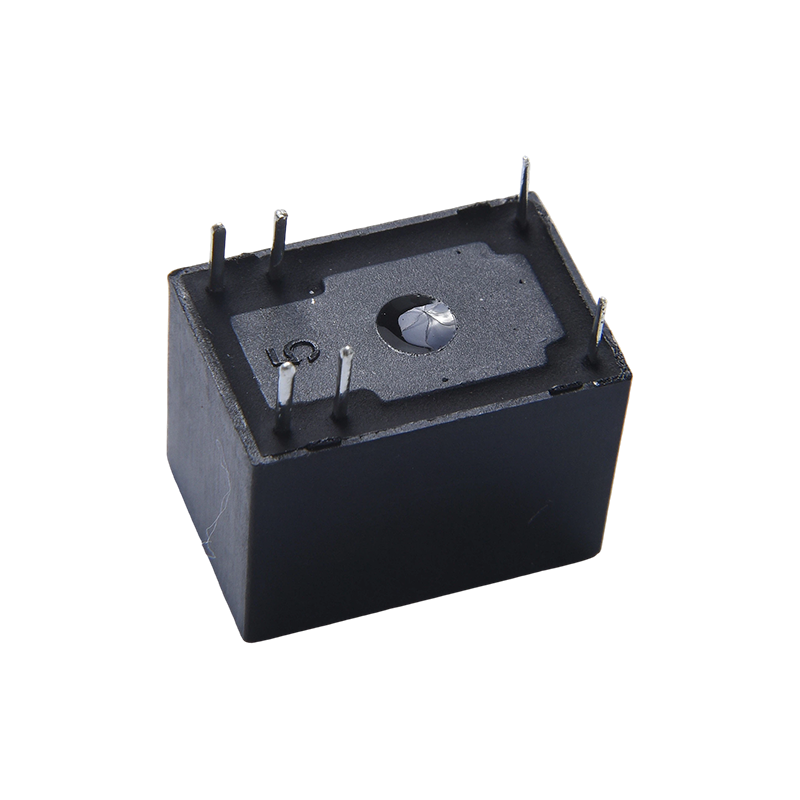

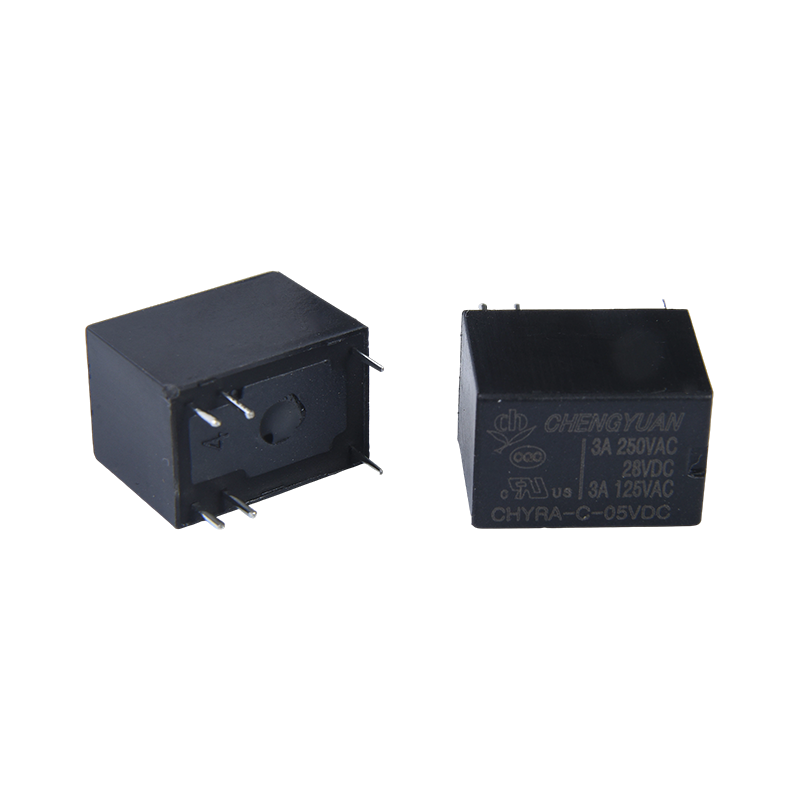

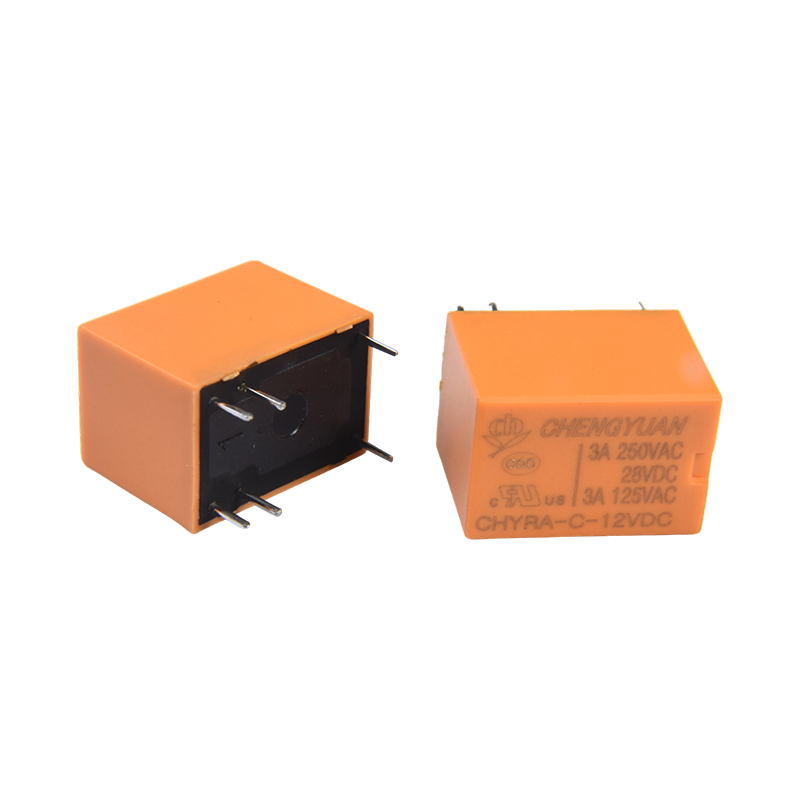

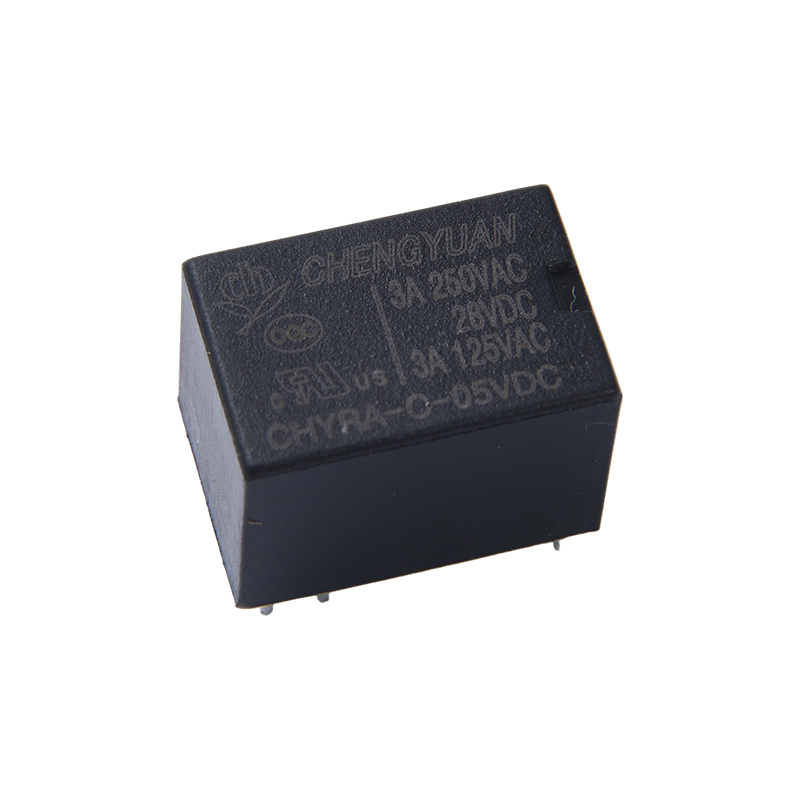

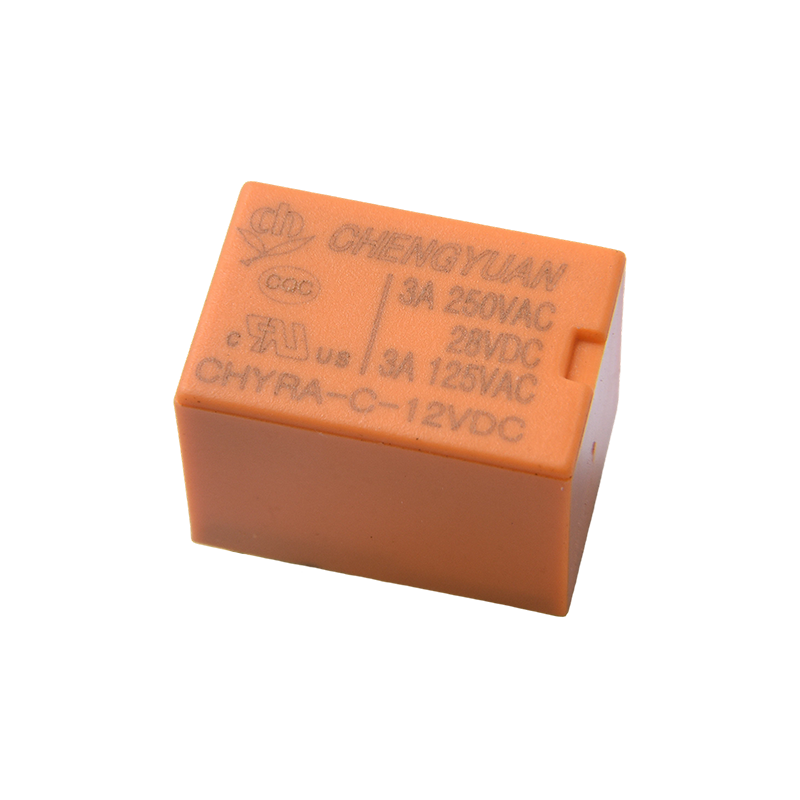

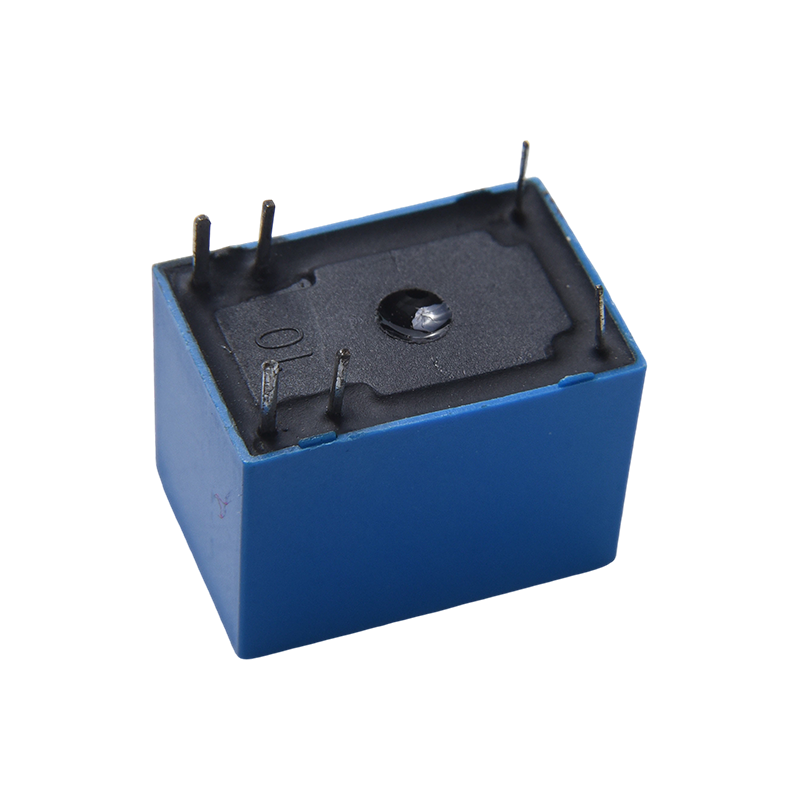

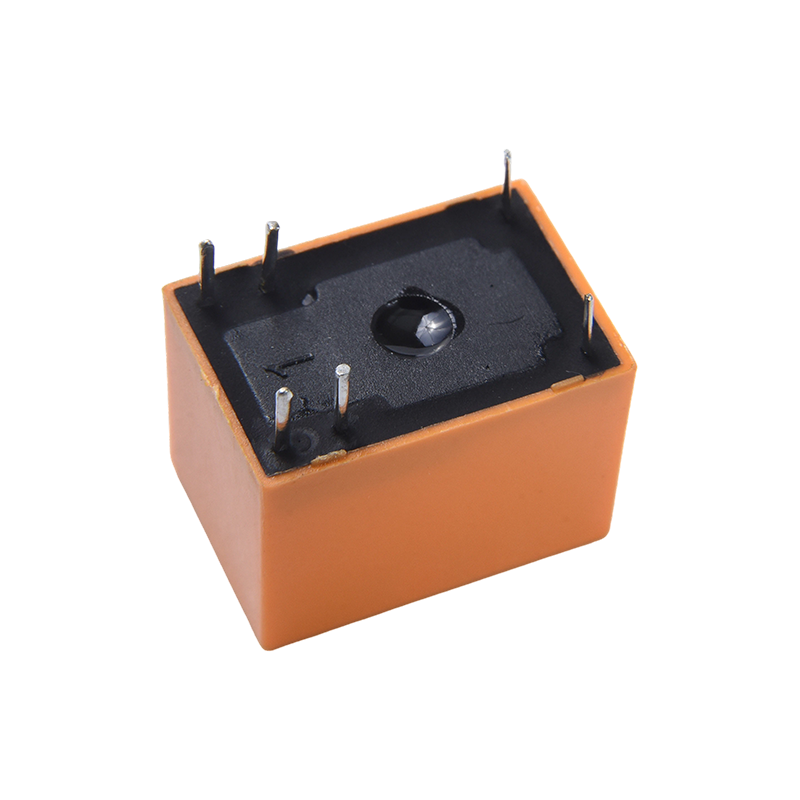

Características del producto:
Alta capacidad de conmutación de contactos: además de la carga estándar de 3A, los contactos admiten conmutación de hasta 16 amperios, capaces de manejar demandas instantáneas de alta corriente en circuitos.
Consumo de energía ultrabajo: el consumo de energía de la bobina es de solo 0,2 W, lo que reduce significativamente el consumo de energía del sistema y lo hace adecuado para dispositivos que funcionan con baterías o de bajo consumo.
Alta resistencia dieléctrica: la alta resistencia dieléctrica garantiza un aislamiento eléctrico confiable entre los circuitos de entrada y salida, protegiendo los circuitos de control posteriores.
Diseño compacto: la estructura miniaturizada optimiza la utilización del espacio, adecuada para montaje de alta densidad en PCB.
Amplios estándares de certificación: Certificado por CQC y UL, cumpliendo con los estándares internacionales de seguridad, garantizando la calidad y el cumplimiento del producto.
Voltaje de bobina flexible: proporciona una amplia gama de voltajes de bobina de 3VDC a 48VDC, fácilmente adaptables a diferentes voltajes del circuito de control.
Aplicaciones típicas:
Automatización Industrial: Se utiliza para controlar motores, válvulas solenoides y diversos instrumentos de automatización, logrando aislamiento de señales y conmutación de circuitos.
Hogar inteligente: se aplica en control de iluminación, control de motores de cortinas y otros escenarios como componente central para control de baja potencia.
Sistemas de seguridad: se utilizan en unidades de control de acceso y control de cerradura magnética para detectar el estado de la cerradura de la puerta y controlar el cambio.
Equipo de comunicación: Adecuado para conmutadores y otras instalaciones de comunicación, responsable del enrutamiento, protección y aislamiento de señales.
Protección del circuito: Aísla altas corrientes o altos voltajes en los circuitos de control para evitar interferencias y daños a componentes sensibles.
|
Tipo
|
QUIRA
|
|
Material de contacto
|
Aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1A 16VDC)
|
|
Carga nominal (carga resistiva）
|
3A/12V0AC
|
|
Corriente máxima de conmutación
|
3A
|
|
Tensión máxima de conmutación
|
125VAC
|
|
Potencia máxima de conmutación
|
360VA
|
|
Carga de conmutación mínima
|
6V 1A
|
Características
|
Tiempo de funcionamiento (a voltaje nominal de la bobina)
|
Máx. 10 ms.
|
|
Tiempo de lanzamiento
|
Máx. 4 ms.
|
|
Resistencia de aislamiento
|
Mínimo 1000 MΩ (a 500 VCC)
|
|
Resistencia dieléctrica
|
Entre contactos abiertos: 500VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 750VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Funcional
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Resistencia al choque
|
Funcional
|
10G Mínimo
|
|
Destructivo
|
10G Mínimo
|
|
Resistencia
|
Resistencia mecánica （10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 ops.(a temperatura ambiente)
|
|
Temperatura ambiente
|
-40℃~+85℃(sin condensación)
|
|
Peso
|
Aproximadamente 3,7 g
|
|
Datos de la bobina (en 20℃)
|
|
Nomal
voltaje
(VDC)
|
Nomal
operando
actual
±10%(mA)
|
Resistencia de la bobina
±10%(Ω)
|
Operación nominal
potencia
|
Operar voltaje
(Máx.)
|
Voltaje de liberación
(Mín.)
|
Tensión máxima permitida
|
|
3
|
120
|
25
|
Aproximadamente 0,36 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130% de la tensión nominal
|
|
5
|
72
|
69
|
|
6
|
60
|
100
|
|
9
|
40
|
225
|
|
12
|
30
|
400
|
|
24
|
15
|
1600
|
|
3
|
66,67
|
45
|
Aproximadamente 0,2 W
|
|
5
|
40
|
125
|
|
6
|
33.33
|
180
|
|
9
|
22.22
|
405
|
|
12
|
16,67
|
720
|
|
24
|
8.33
|
2880
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

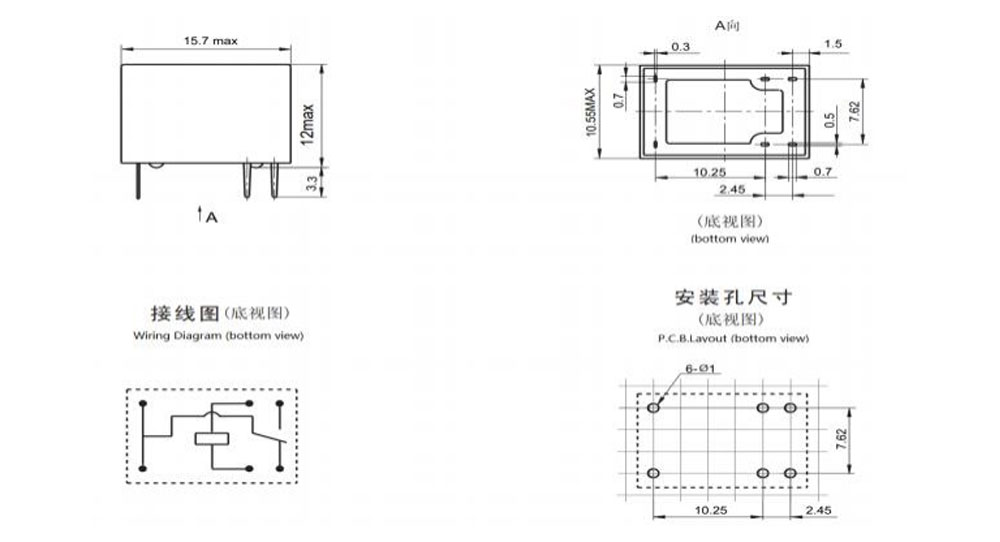

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

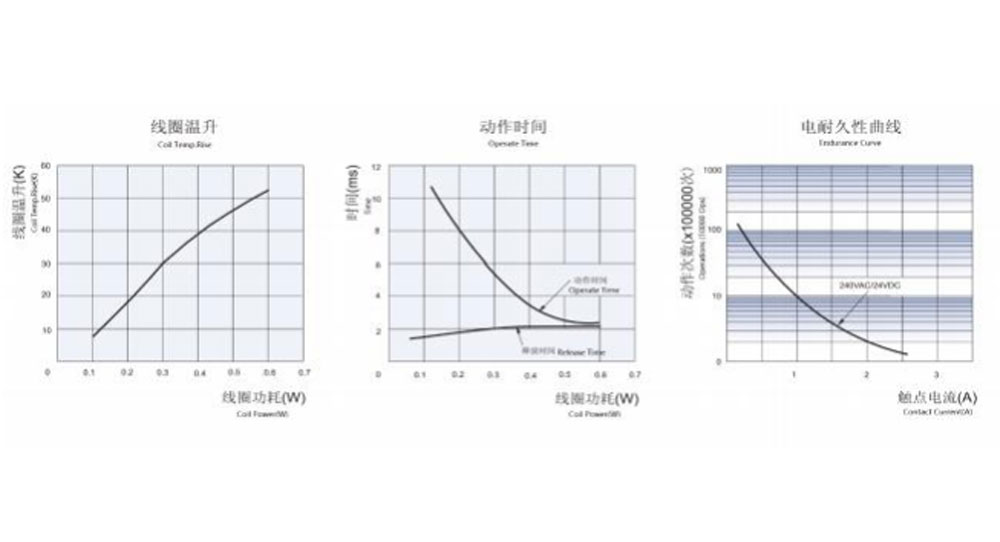

Curvas características
Información para realizar pedidos
QUIRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 67
1:Tipo:CHYRA
2: Acuerdo de contacto: C Fom C ; H De A ; B De B
3: Voltaje nominal: 3,5,6,9,12,24VDC
4: Color del recinto: H-Negro; L-Azul, Y -Amarillo
5: Peso de la bobina: D-0,36 W L-0,2 W
6: Construcción protectora: a prueba de flujo S,
Lavable tipo sellado SH
7: Parámetro especial: tipo estándar nulo
Letra o númeroRequisito especial
Los relés a prueba de flujo no se pueden utilizar en entornos con contaminantes como H2S, SO2, NO2, polvo, etc.
No se sugiere limpieza con agua ni procesamiento de superficies después de ensamblar los relés a prueba de flujo en la PCB.
Un sufijo especial personalizado está disponible después de ser evaluado por CHENGYUAN.
Descargo de responsabilidad: La especificación es sólo de referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por tanto, los usuarios deberían estar en la posición adecuada para elegir
producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en el estuche antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizarse.
