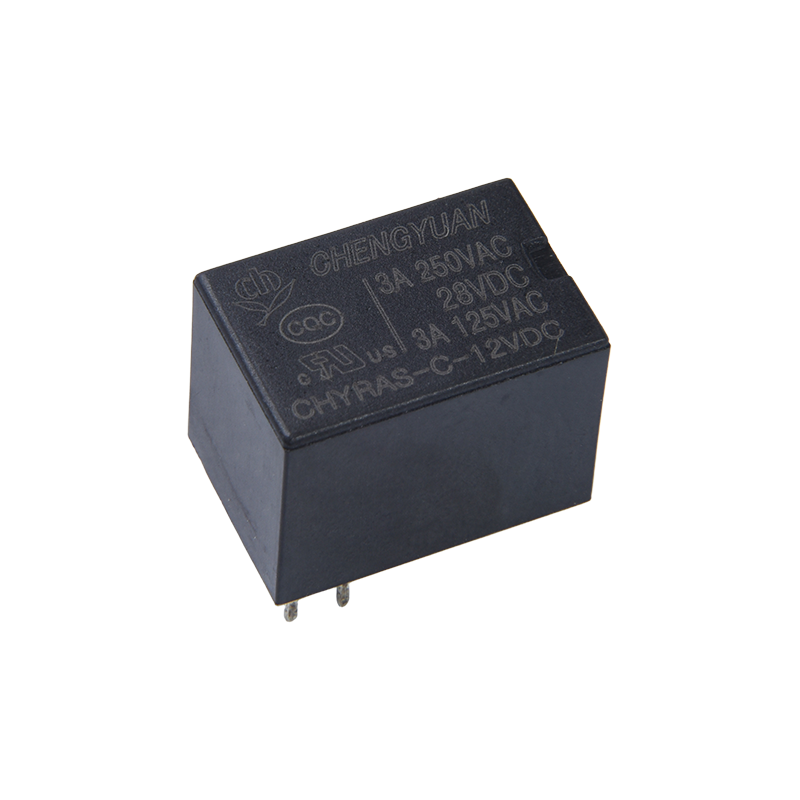

I. Ventajas principales
1. Respuesta de alta sensibilidad: la bobina de alta sensibilidad de 200 mW permite una respuesta rápida a señales de control débiles, mejorando la precisión del control de la señal.
2. Fuerte adaptabilidad ambiental: la estructura sellada resiste eficazmente el polvo, la humedad y otros factores ambientales, extendiendo su vida útil.
3. Bajo consumo de energía: el diseño de bajo consumo de 0,2 W es adecuado para dispositivos que funcionan con baterías o de bajo consumo, lo que reduce el consumo general de energía del producto final.
4. Amplia versatilidad: amplia compatibilidad de voltaje, empaquetado de PCB estándar y adaptabilidad a múltiples escenarios cubren varios campos como comunicaciones, seguridad, equipos de oficina y electrodomésticos, lo que aumenta la reutilización del producto.

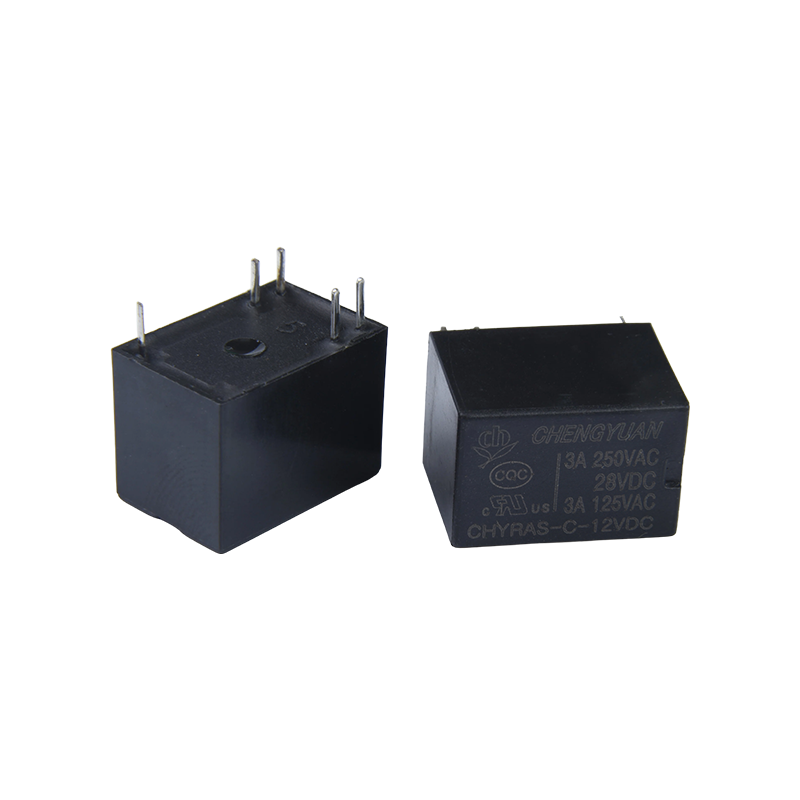

II. Estructura del producto y características de instalación

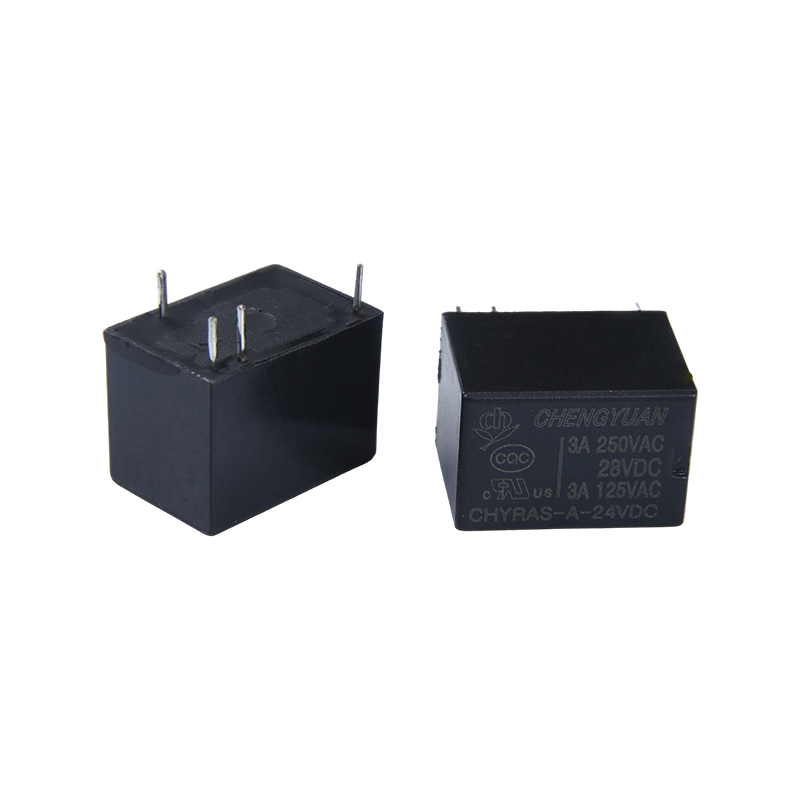

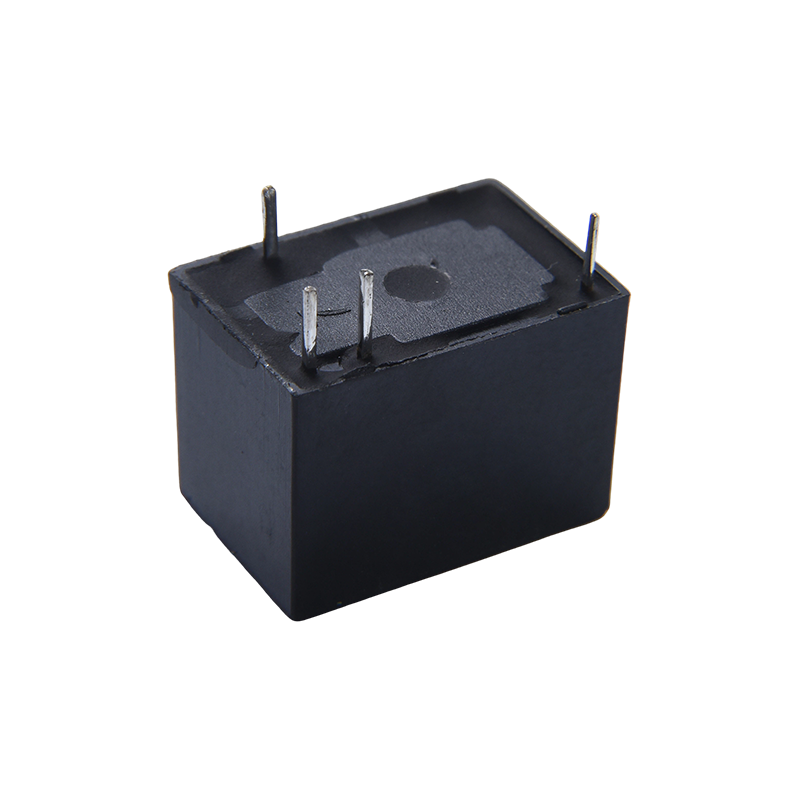

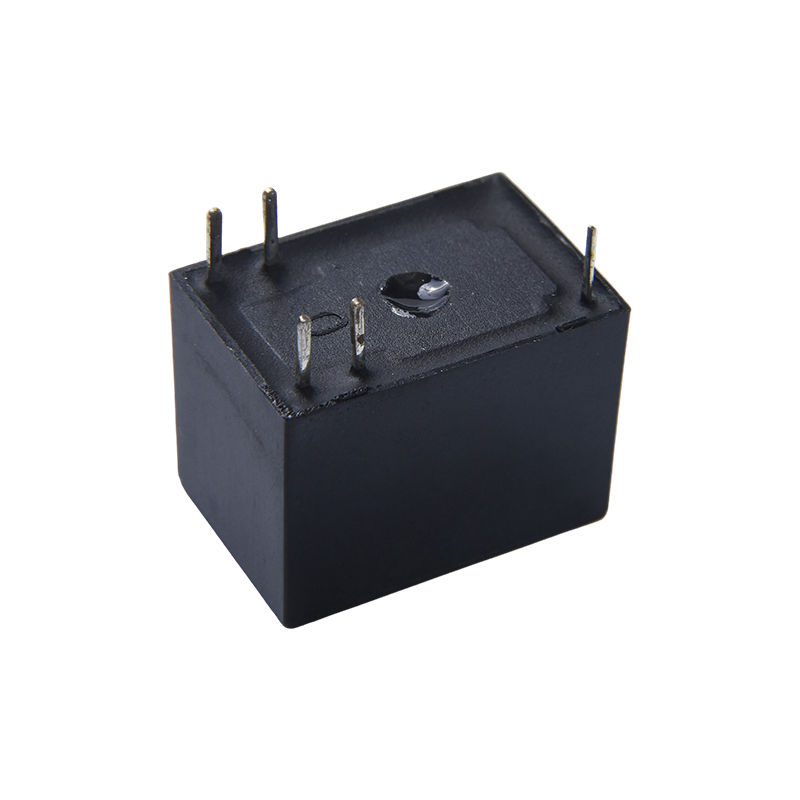

1. Embalaje y diseño de pines: adopta un paquete de PCB de 5 PIN con un diseño de pines estandarizado, lo que facilita la soldadura automatizada y el ensamblaje en masa, y es adecuado para diseños de placas de PCB de alta densidad.
2. Tamaño ultrapequeño: el tamaño compacto satisface las necesidades de instalación interna compacta, ahorrando espacio en la placa PCB y contribuyendo a la miniaturización de los productos finales;
3. Estructura sellada: El diseño sellado evita eficazmente la entrada de polvo, humedad y objetos extraños, mejorando su vida útil en entornos complejos. III. Funciones principales y escenarios aplicables
1. Funciones principales: Proporciona funciones de aislamiento de señales, control de señales y protección de circuitos, aislando el circuito de control del circuito de carga y protegiendo los componentes de control central;
2. Equipo de comunicación: Adecuado para conmutación de señales y control de circuitos en equipos de comunicación tales como interruptores, asegurando la estabilidad de la transmisión de señales.
3. Equipo de seguridad y protección: Se puede utilizar como unidad de control para sistemas de control de acceso de seguridad y equipos de monitoreo, lo que permite la detección y el control del estado del interruptor de bloqueo magnético de la puerta y el control de la transmisión de señales de alarma de seguridad.
4. Equipo de oficina: Adecuado para el control de señales internas en equipos de oficina como impresoras y fotocopiadoras, mejorando la precisión del funcionamiento de los equipos.
5. Electrodomésticos: Se utiliza para el control de señales auxiliares en electrodomésticos pequeños, como conmutación y protección de circuitos internos, lo que cumple con los requisitos de diseño de bajo consumo de los electrodomésticos;
6. Automatización Industrial: Aplicable a pequeños enlaces de control de señales en equipos de automatización industrial, permitiendo la operación y control coordinado de varios módulos del equipo.
Datos de contacto
|
Tipo
|
QUIRAS
|
|
Material de contacto
|
Aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1A 16VDC)
|
|
Carga nominal (carga resistiva）
|
3A/12V0AC
|
|
Corriente máxima de conmutación
|
3A
|
|
Tensión máxima de conmutación
|
125VAC
|
|
Potencia máxima de conmutación
|
360VA
|
|
Carga de conmutación mínima
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (a voltaje nominal de la bobina)
|
Máx. 10 ms.
|
|
Tiempo de lanzamiento
|
Máx. 4 ms.
|
|
Resistencia de aislamiento
|
Mínimo 1000 MΩ (a 500 VCC)
|
|
Resistencia dieléctrica
|
Entre contactos abiertos: 500VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 750VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Funcional
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Resistencia al choque
|
Funcional
|
10G Mínimo
|
|
Destructivo
|
10G Mínimo
|
|
Resistencia
|
Resistencia mecánica （10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 ops.(a temperatura ambiente)
|
|
Temperatura ambiente
|
-40℃~+85℃( sin condensación)
|
|
Peso
|
Aproximadamente 3,7 g
|
|
Datos de la bobina (en 20℃)
|
|
Nomal
voltaje
(VDC)
|
Nomal
operando
actual
±10%(mA)
|
Resistencia de la bobina
±10%(Ω)
|
Operación nominal
potencia
|
Operar voltaje
(Máx.)
|
Voltaje de liberación
(Mín.)
|
Tensión máxima permitida
|
|
3
|
150
|
20
|
Aproximadamente 0,45 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130% de la tensión nominal
|
|
5
|
90
|
55,5
|
|
6
|
75
|
80
|
|
9
|
50
|
180
|
|
12
|
37,5
|
320
|
|
24
|
18,7
|
1280
|
|
3
|
120
|
25
|
Aproximadamente 0,36 W
|
|
5
|
72
|
69
|
|
6
|
60
|
100
|
|
9
|
40
|
225
|
|
12
|
30
|
400
|
|
24
|
15
|
1600
|
|
3
|
66,67
|
45
|
Aproximadamente 0,2 W
|
|
5
|
40
|
125
|
|
6
|
33.33
|
180
|
|
9
|
22.22
|
405
|
|
12
|
16,67
|
720
|
|
24
|
8.33
|
2880
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

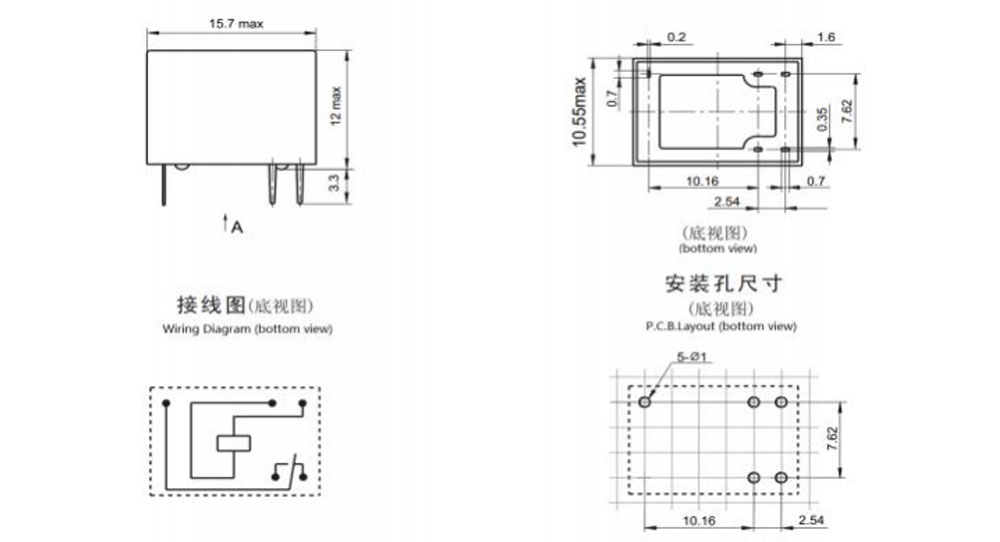

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

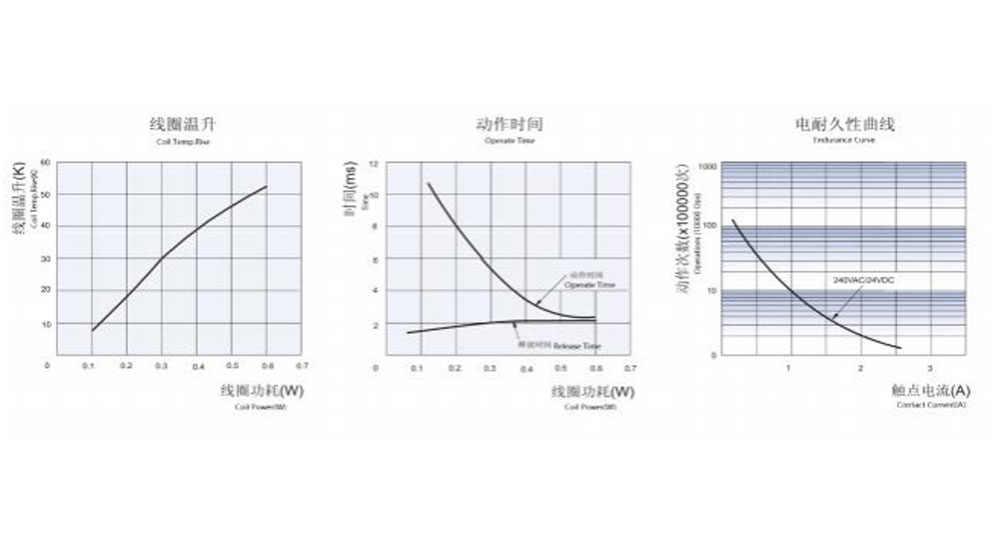

Curvas características
Información para realizar pedidos
QUIRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 67
1:Tipo:CHYRAS
2: Acuerdo de contacto: C Fom C ; H De A ; B De B
3: Voltaje nominal: 3,5,6,9,12,24VDC
4: Color del recinto: H-Negro; L-Azul, Y -Amarillo
5: Peso de la bobina: D-0,36 W L-0,2 W
6: Construcción protectora: a prueba de flujo S,
SH- Tipo sellado lavable
7: Parámetro especial: tipo estándar nulo
Letra o númeroRequisito especial
Los relés a prueba de flujo no se pueden utilizar en entornos con contaminantes como H2S, SO2, NO2, polvo, etc.
No se sugiere limpieza con agua ni procesamiento de superficies después de ensamblar los relés a prueba de flujo en la PCB.
Un sufijo especial personalizado está disponible después de ser evaluado por CHENGYUAN.
Descargo de responsabilidad: La especificación es sólo de referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por tanto, los usuarios deberían estar en la posición adecuada para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en el estuche antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizarse.
