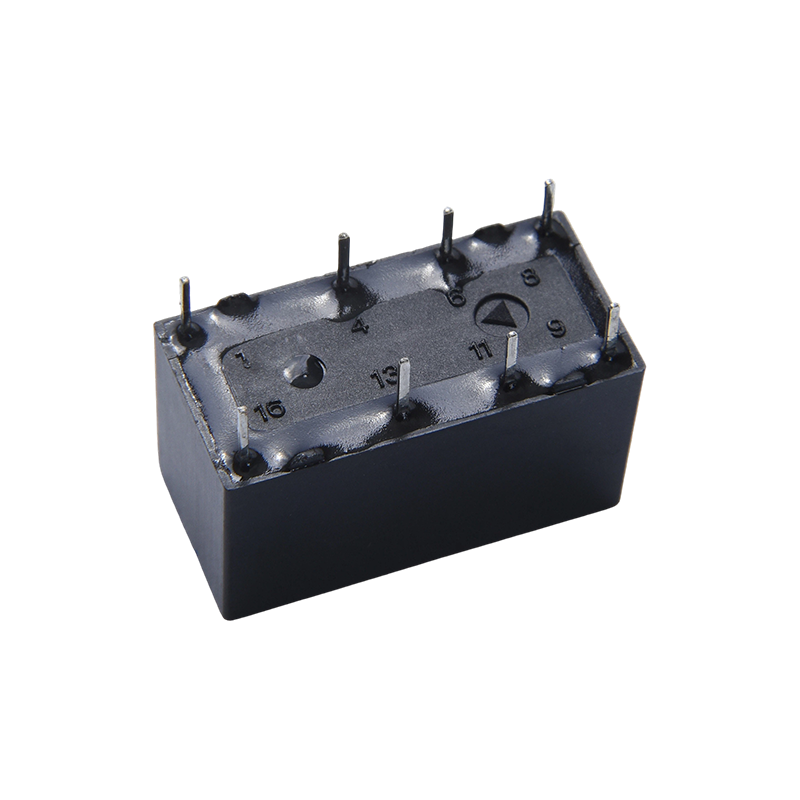

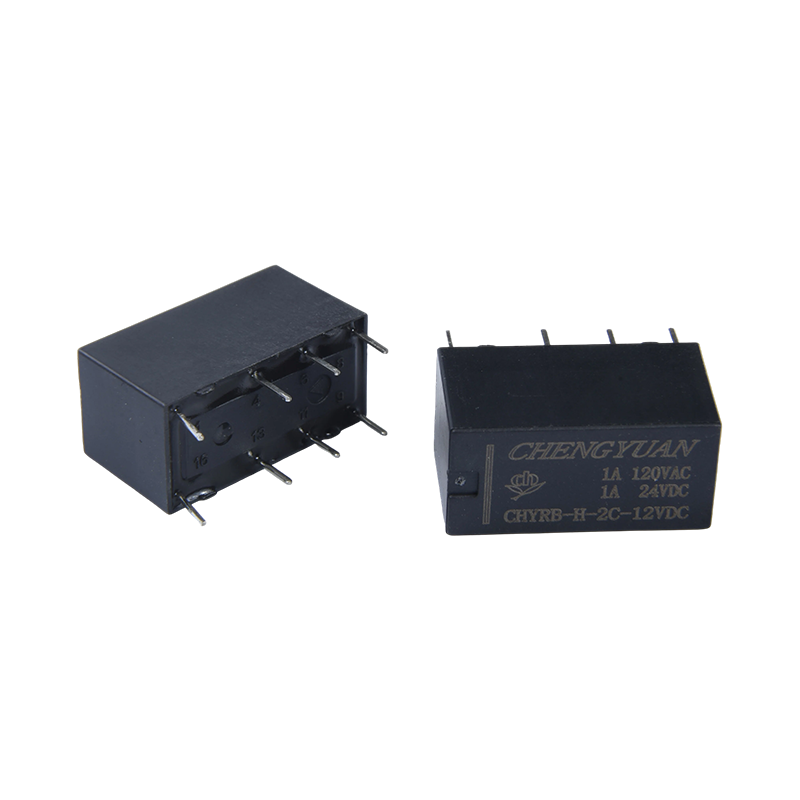

Características principales:
• Baja resistencia de contacto: Los materiales y la estructura de los contactos están optimizados para señales pequeñas, garantizando una conductividad estable a largo plazo y reduciendo la atenuación de la señal.
• Alto voltaje de aislamiento: El alto nivel de aislamiento entre la bobina y los contactos previene eficazmente la diafonía de señales y las interferencias externas.
• Respuesta rápida: El diseño del sistema electromagnético prioriza la velocidad de operación, cumpliendo con los requisitos temporales para el enrutamiento y la conmutación rápida de señales en equipos de comunicación.
• Larga vida eléctrica: Proporciona una excelente durabilidad de los contactos bajo carga nominal, asegurando la confiabilidad a largo plazo del equipo.
Aplicaciones principales:
• Equipos de comunicación: Utilizado para conmutación de señales o control de potencia en switches de red, estaciones base y otros equipos, controlando la conexión y desconexión de circuitos.
• Equipos de oficina y periféricos informáticos: Por ejemplo, impresoras, escáneres o sistemas UPS, controlando el arranque y parada del circuito principal mediante el relé.
• Sistemas de alarma de seguridad: Como elemento de conmutación en circuitos de alarma, respondiendo a señales de control para activar alarmas u otros dispositivos.
• Equipos médicos: Aprovecha sus características de aislamiento eléctrico para garantizar la seguridad del paciente y del equipo, funcionando de manera estable en instrumentos de diagnóstico o monitoreo.
• Automatización industrial: Algunos modelos son adecuados para sistemas PLC o control de motores, permitiendo diseños compactos mediante instalación por soldadura en PCB.
Datos de contacto
|
Tipo
|
QUIRB
|
|
Material de contacto
|
aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1 A 16 V CC)
|
|
Carga nominal (carga resistiva)
|
1A 120VCA
|
|
Máx. corriente de conmutación
|
2A
|
|
Máx. voltaje de conmutación
|
277 VCA
|
|
Máx. alimentación de conmutación
|
554VA
|
|
Mín. carga de conmutación
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (al voltaje nominal de la bobina)
|
7 ms máx. (Sin diodo)
|
|
tiempo de liberación
|
4 ms máx. (Sin diodo)
|
|
Resistencia de aislamiento
|
Mínimo 1000 MΩ (a 500 VCC)
|
|
Rigidez dieléctrica
|
Entre contactos abiertos: 750VAC, 50/60Hz por 1min
|
|
Entre bobina y contacto: 1000VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Funcional
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Resistencia a los golpes
|
Funcional
|
10G mínimo
|
|
Destructivo
|
10G mínimo
|
|
Resistencia
|
Resistencia mecánica (10800ops./h)
|
10.000.000 operaciones (a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100.000 operaciones (a temperatura ambiente)
|
|
Temperatura ambiente
|
-40 ℃ ~ 85 ℃ (sin condensación)
|
|
Peso
|
Aproximadamente 4,6 g
|
|
Voltaje nominal
(VCC) |
Corriente de operación nominal ±10% (mA)
|
Resistencia de la bobina ±10% (Ω)
|
Potencia nominal de operación
|
Voltaje de operación (Máx.)
|
Voltaje de liberación (Mín.)
|
Tensión máxima permitida
|
|
3
|
50
|
60
|
Aproximadamente 0,15 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130 % de la tensión nominal
|
|
5
|
30
|
167
|
|
6
|
25
|
240
|
|
9
|
16.6
|
540
|
|
12
|
12.5
|
960
|
|
24
|
6.25
|
3840
|
|
3
|
66.6
|
45
|
Aproximadamente 0,20 W
|
|
5
|
40
|
125
|
|
6
|
33.3
|
180
|
|
9
|
22.2
|
405
|
|
12
|
16.6
|
720
|
|
24
|
8.3
|
2880
|
|
3
|
120
|
25
|
Aproximadamente 0,36 W
|
|
5
|
72
|
69
|
|
6
|
60
|
100
|
|
9
|
40
|
225
|
|
12
|
30
|
400
|
|
24
|
15
|
1600
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la tercera bobina.

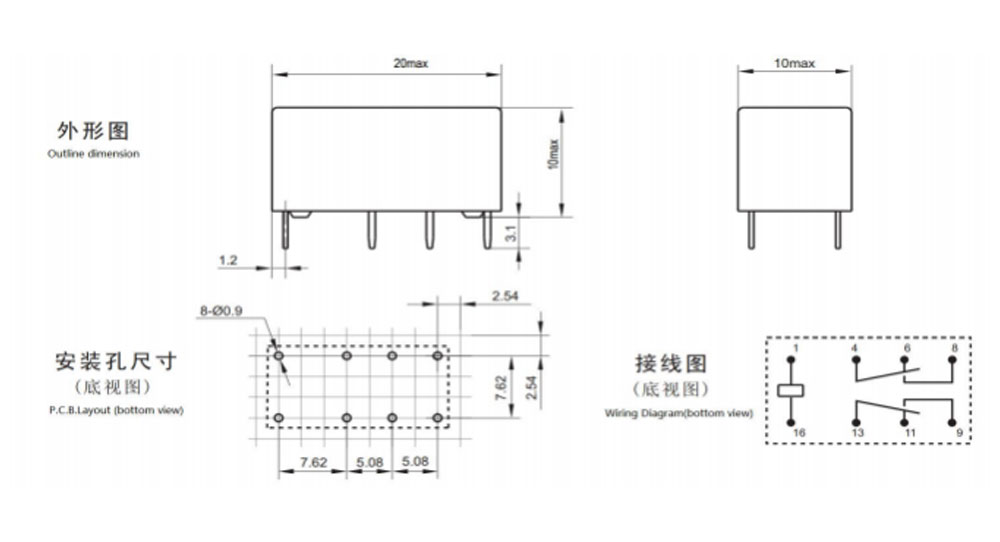

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

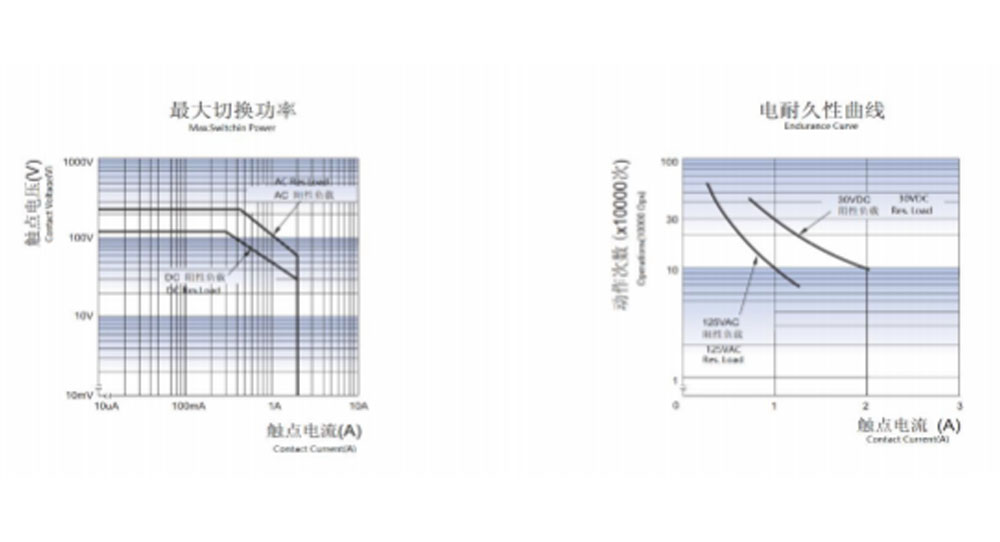

Cuvas Caracteristicas
Información de pedido
CHYRB - 2 - C - 12 VCC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Tipo: CHYRB
2: Número de Polos: 2-2Polos
3: Acuerdo de contacto: C De C ; H de A ; B De B
4: Tensión nominal: 3,5,6,9, 12, 18,24,48 VCC
5: Color de la carcasa, Y-Amarillo; H-Negro; L-Azul
6: Potencia de bobina: D-0.36W H-0.2W
7: Construcción protectora: a prueba de S-Flux,
SH- Tipo sellado lavable
8: Parámetro especial: tipo nulo-estándar
Letra o número-Requisito especial
Los relés a prueba de fundente no se pueden utilizar en ambientes con contaminantes como H2S, SO2, NO2, polvo, etc.
No se recomienda limpiar con agua ni procesar la superficie después de ensamblar los relés a prueba de fundente en la PCB.
Un sufijo especial personalizado está disponible después de ser evaluado por CHENGYUAN.
Descargo de responsabilidad: La especificación es solo como referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por lo tanto, los usuarios deben estar en la posición correcta para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en la caja antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizar.
