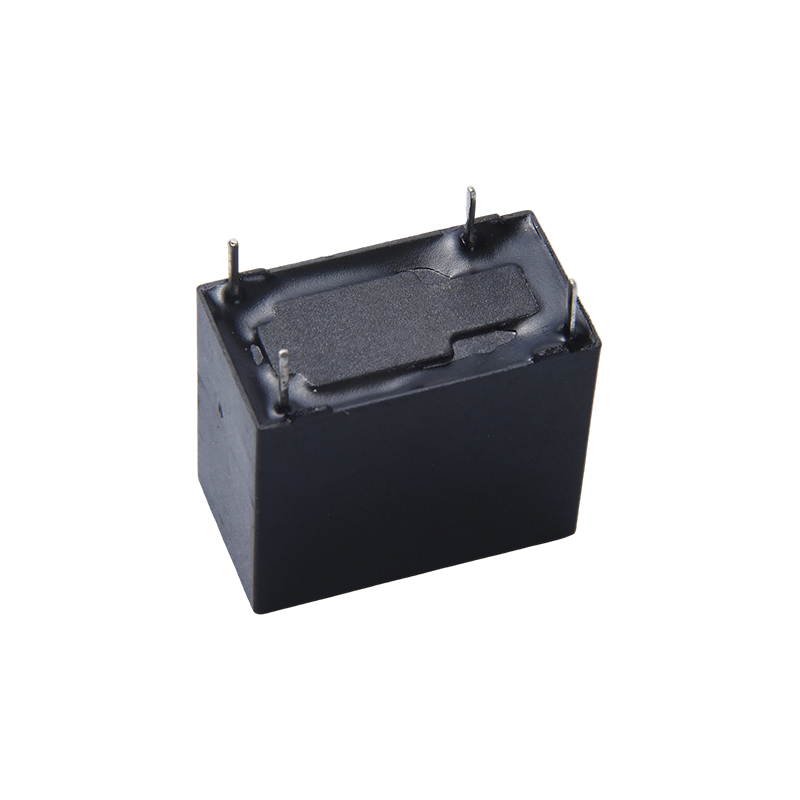

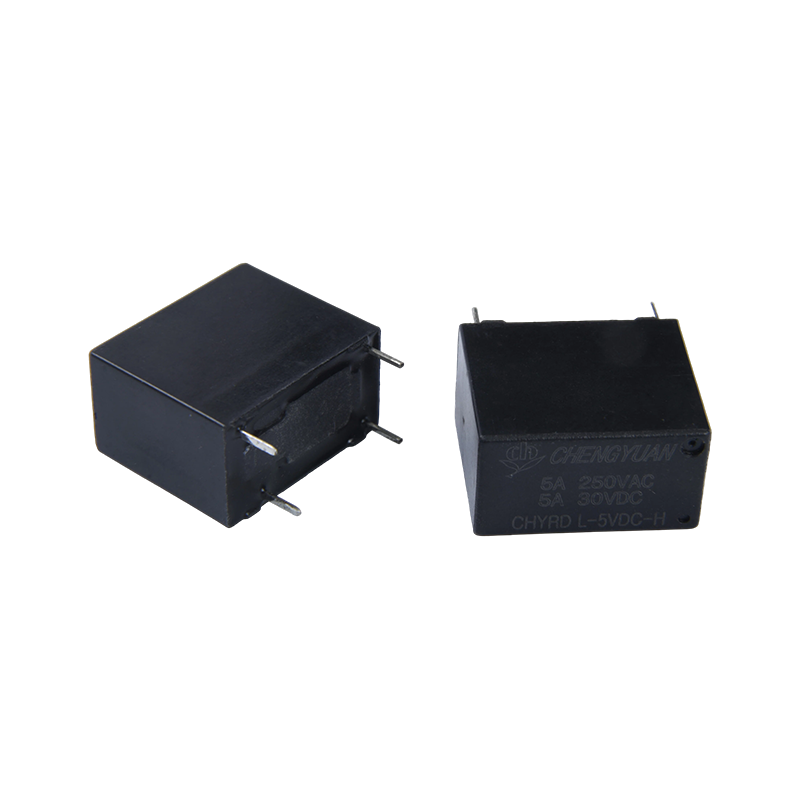

Ventajas del producto:
Múltiples especificaciones de carga: Ofrece diferentes opciones de corriente de contacto (5A/10A/16A/20A), permitiendo seleccionar de manera flexible la capacidad de carga más adecuada según el escenario de aplicación específico.
Compatibilidad con montaje de alta densidad: Diseño estructural compacto optimizado especialmente para entornos de montaje de alta densidad, ayudando a mejorar el aprovechamiento del espacio en la placa de circuitoGran versatilidad: Como relé de uso general, es ampliamente aplicable a diversos circuitos de control industrial y electrodomésticos.
Conmutación estable de contactos: Realiza de manera confiable la conexión y desconexión de circuitos, garantizando la estabilidad operativa de los equipos.
Sus principales aplicaciones incluyen ajuste automático, protección de seguridad y conmutación de circuitos.
En el campo de los electrodomésticos, el relé 32F se utiliza ampliamente en aires acondicionados, ollas arroceras, refrigeradores y esterilizadores para lograr control de potencia y protección contra sobrecarga.
También se emplea comúnmente en equipos de oficina y equipos audiovisuales para conmutación de señales y control de regulación de voltaje.
El control industrial, los sistemas de seguridad y la electrónica automotriz (como aire acondicionado automotriz y gestión de energía) constituyen otra importante área de aplicación, cumpliendo con los requisitos de resistencia a sobretensiones y confiabilidad a largo plazo.
Datos de contacto
|
Tipo
|
CHYRD
|
|
Material de contacto
|
Aleación de contacto: AgSnO₂In₂O₃, AgSnO₂, AgNi
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1 A 6 V CC)
|
|
Carga nominal (carga resistiva)
|
5A/10A 250VCA, 10A 125VCA/30VCC, 16A 250VCA
|
|
Máx. corriente de conmutación
|
20A
|
|
Máx. voltaje de conmutación
|
250 VCA/30 VCC
|
|
Máx. alimentación de conmutación
|
2500VA/300W
|
|
Mín. carga de conmutación
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (al voltaje nominal de la bobina)
|
10 ms máx. (Sin diodo)
|
|
tiempo de liberación
|
5 ms máx. (Sin diodo)
|
|
Resistencia de aislamiento
|
Mín. 1000 MΩ (a 500 VCC)
|
|
Rigidez dieléctrica
|
Entre contactos abiertos: 1000VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 4000VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
destructivo
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Funcional
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Resistencia a los golpes
|
Funcional
|
10G mínimo.
|
|
destructivo
|
100G mínimo.
|
|
Resistencia
|
Resistencia mecánica (10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 operaciones (a temperatura ambiente)
|
|
Temperatura ambiente
|
-40 ℃ ~ 85 ℃ (sin condensación)
|
|
Peso
|
Aproximadamente 4,6 g
|
|
Voltaje nominal
(VCC) |
Corriente de operación nominal ±10% (mA)
|
Resistencia de la bobina ±10% (Ω)
|
Potencia nominal de operación
|
Voltaje de operación (Máx.)
|
Voltaje de liberación (Mín.)
|
Tensión máxima permitida
|
|
3
|
150
|
20
|
Aproximadamente 0,45 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130 % de la tensión nominal
|
|
5
|
90
|
55
|
|
6
|
75
|
80
|
|
9
|
50
|
180
|
|
12
|
37.5
|
320
|
|
18
|
25
|
720
|
|
24
|
18.75
|
1280
|
|
3
|
66.67
|
45
|
Aproximadamente 0,2 W
|
|
5
|
40
|
125
|
|
6
|
33.33
|
180
|
|
9
|
22.22
|
405
|
|
12
|
16.66
|
720
|
|
18
|
11.11
|
1620
|
|
24
|
8.33
|
2880
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la tercera bobina.

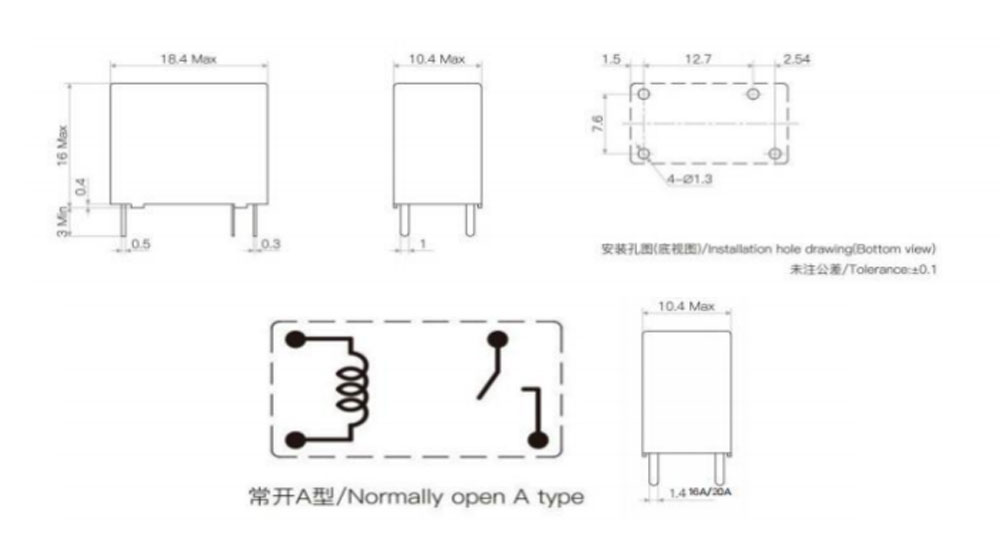

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

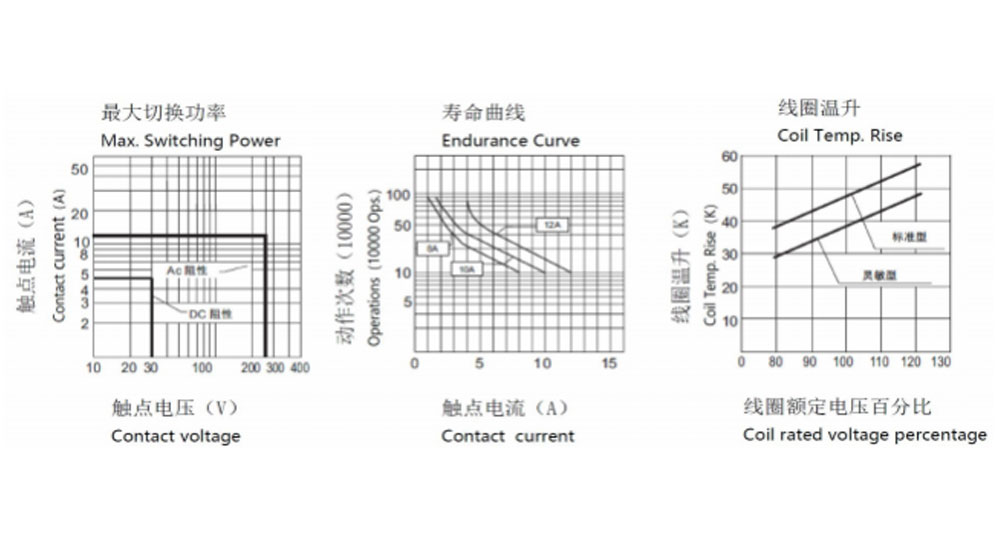

Curvas características
Información de pedido
CHYRD - 1 - A - 12 VCC - B - D - T - XX
1 2 3 4 8
1: Tipo: CHYRD
2: Número de polos: 1-1 polo
3: Acuerdo de contacto: A-De A
4: Tensión nominal: 3,5,6,9, 12, 18,24 VCC
5: Color de la carcasa: B-Negro
6: Potencia de bobina: D-0.45W L-0.2W
7: Construcción protectora: a prueba de S-Flux,
SH- Tipo sellado lavable
8: Parámetro especial: tipo nulo-estándar
Letra o número-Requisito especial
Los relés a prueba de fundente no se pueden utilizar en ambientes con contaminantes como H2S, SO2, NO2, polvo, etc.
No se recomienda limpiar con agua ni procesar la superficie después de ensamblar los relés a prueba de fundente en la PCB.
Descargo de responsabilidad: La especificación es solo como referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por lo tanto, los usuarios deben estar en la posición correcta para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en la caja antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizar.
