Características del producto:
• Alta capacidad de conmutación de contactos: Además de la carga estándar de 20A, los contactos soportan conmutación de hasta 35 amperios, capaces de manejar los picos instantáneos de corriente durante el arranque del vehículo o el funcionamiento de accesorios de alta potencia.
• Ultr bajo consumo de energía: El consumo de energía de la bobina es de solo 0.6W/0.8W, ayudando a reducir la carga sobre la batería del vehículo y alineándose con la tendencia de la industria automotriz hacia el bajo consumo energético.
• Excelente durabilidad mecánica: Cuenta con alta resistencia a impactos y vibraciones, garantizando conexiones eléctricas estables incluso en condiciones de conducción con baches y vibraciones del motor.
• Amplio rango de voltaje de bobina: Disponible en múltiples especificaciones de 3VDC a 48VDC, adaptándose a diferentes tipos de voltajes en circuitos automotrices.
• Diseño compacto: La estructura optimizada y el tamaño reducido facilitan la instalación de alta densidad en cajas de control eléctrico automotriz con espacio limitado.

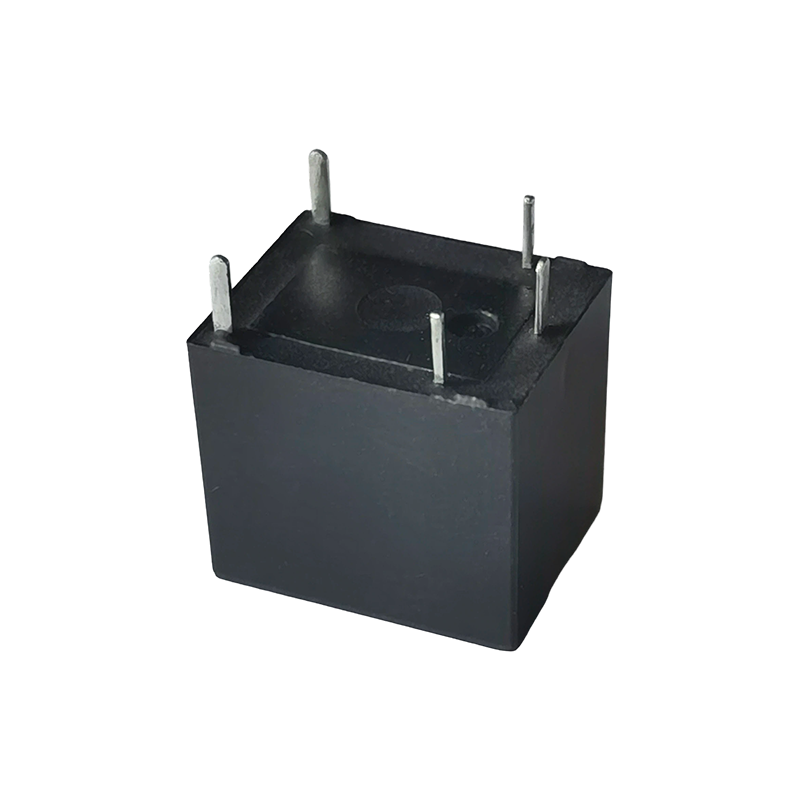

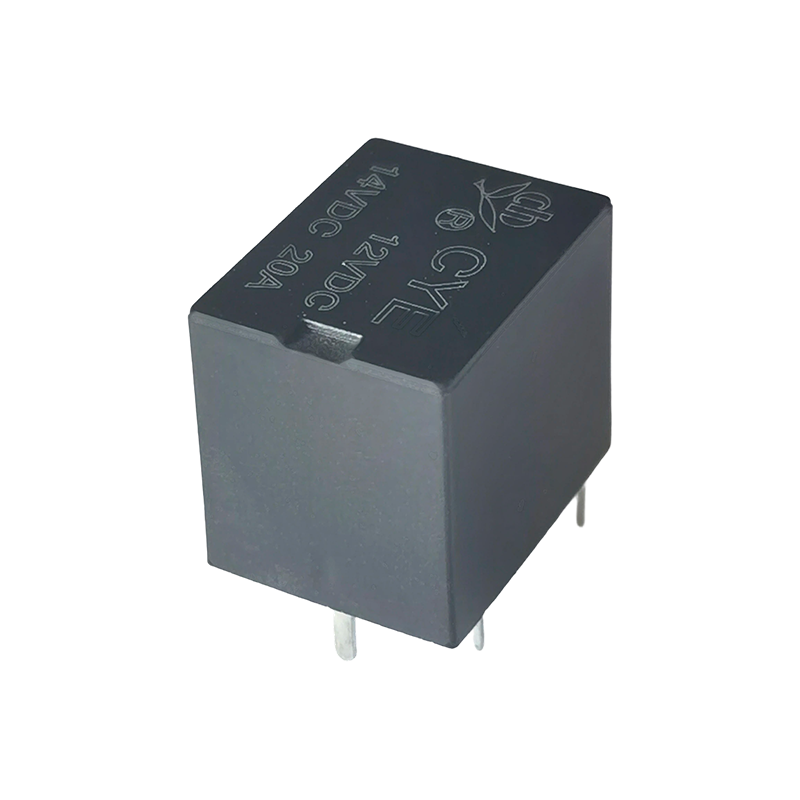

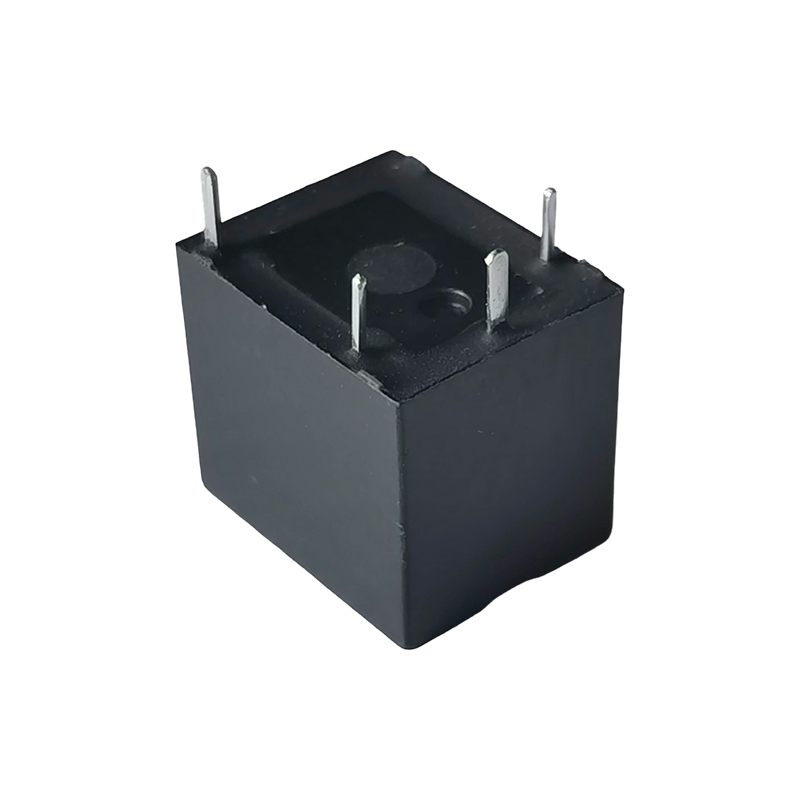

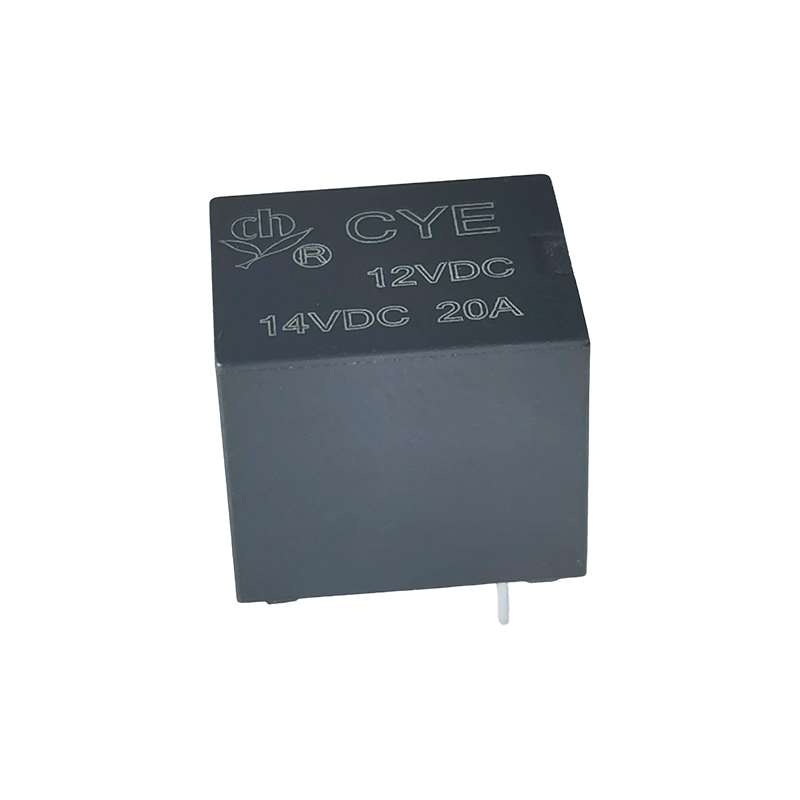

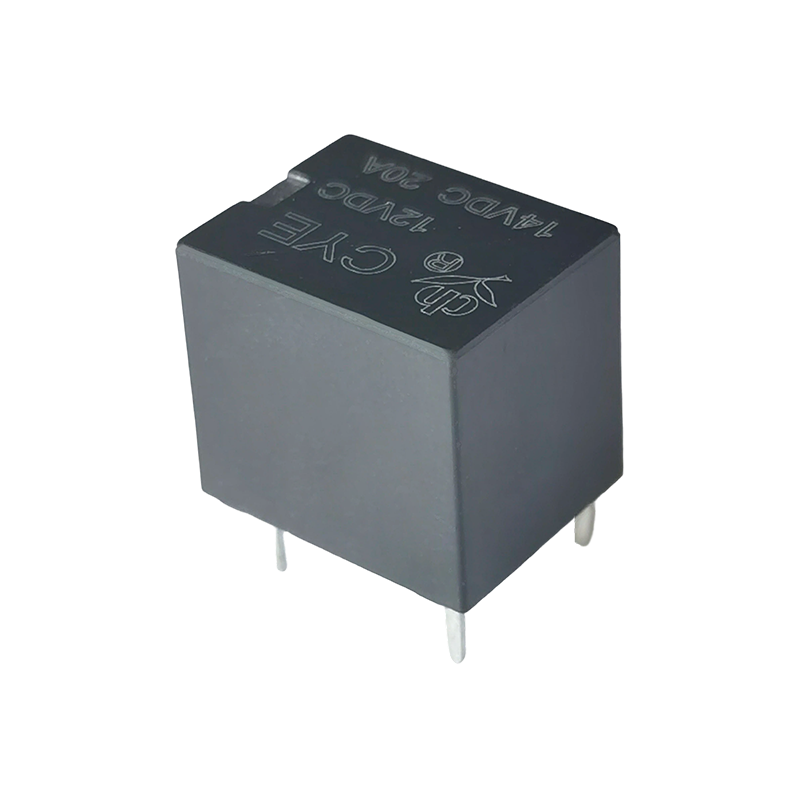

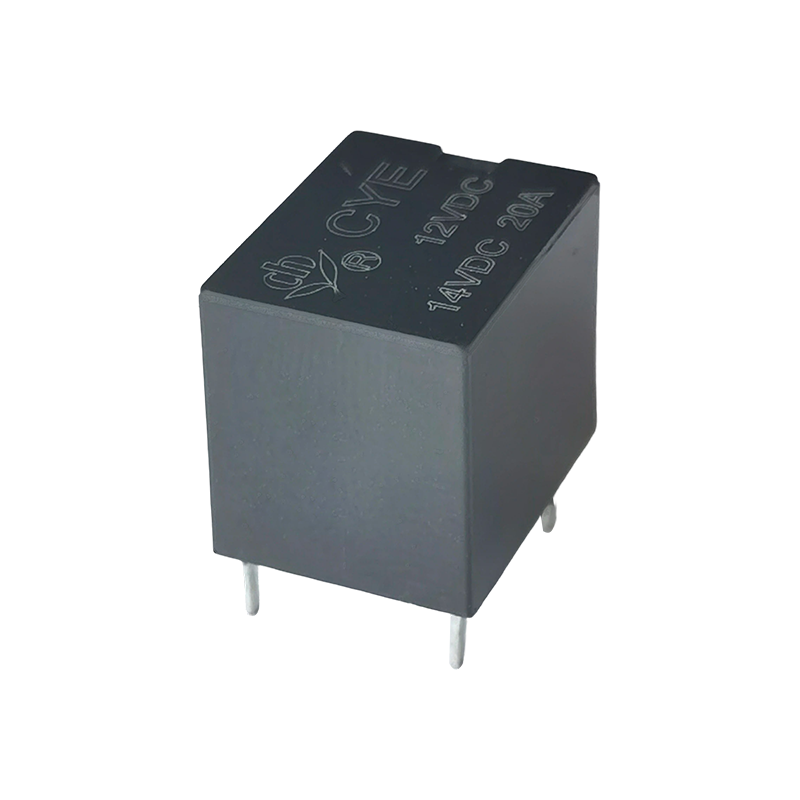

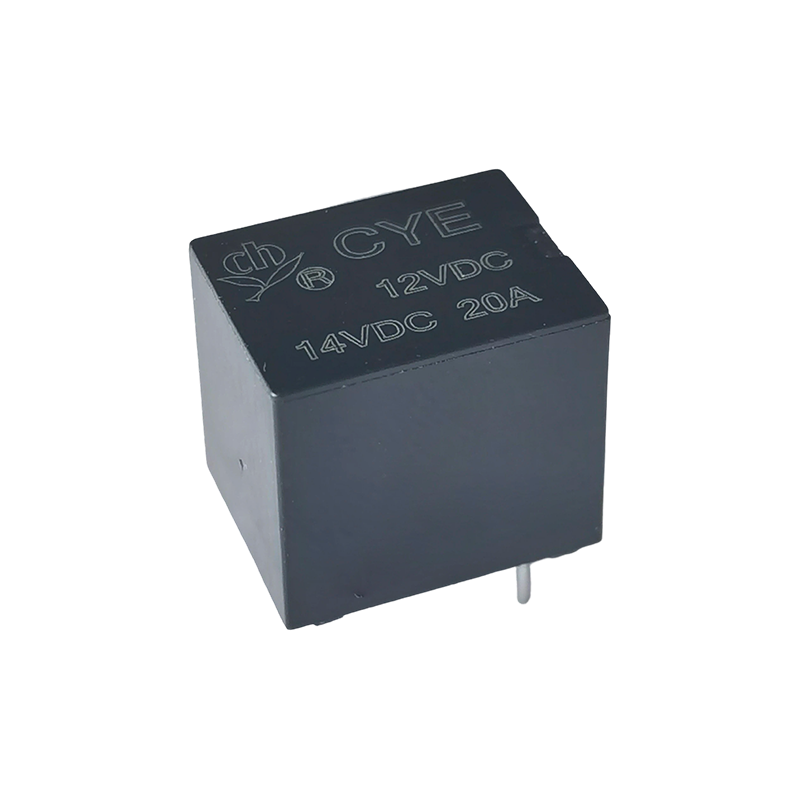

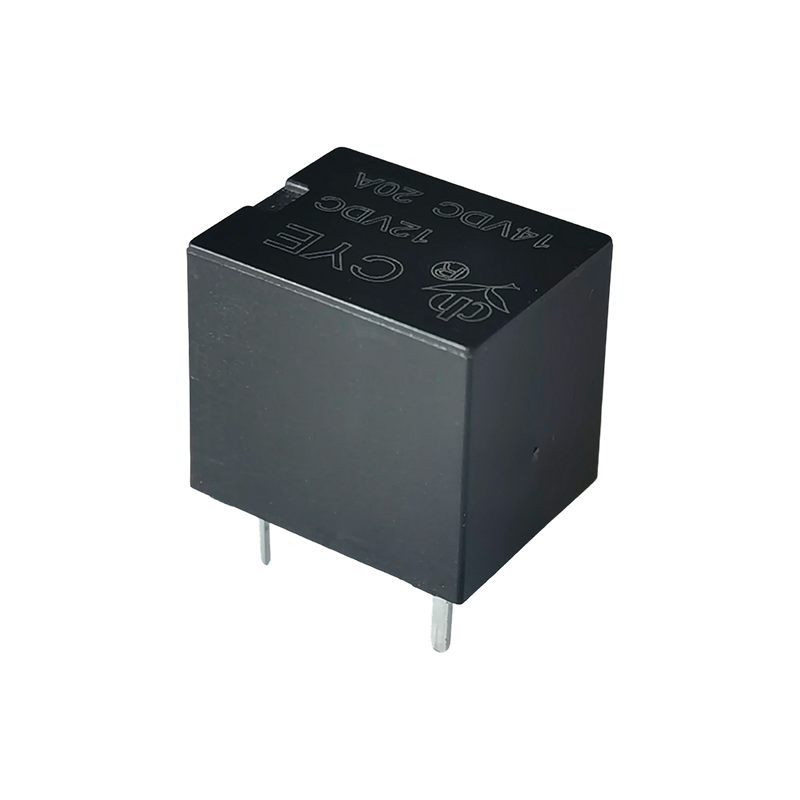

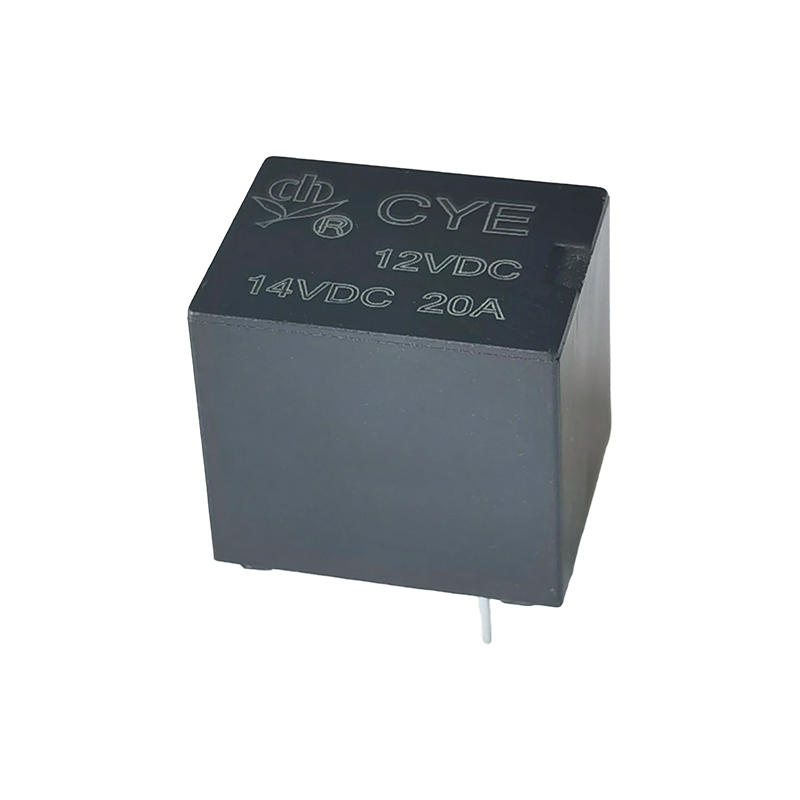

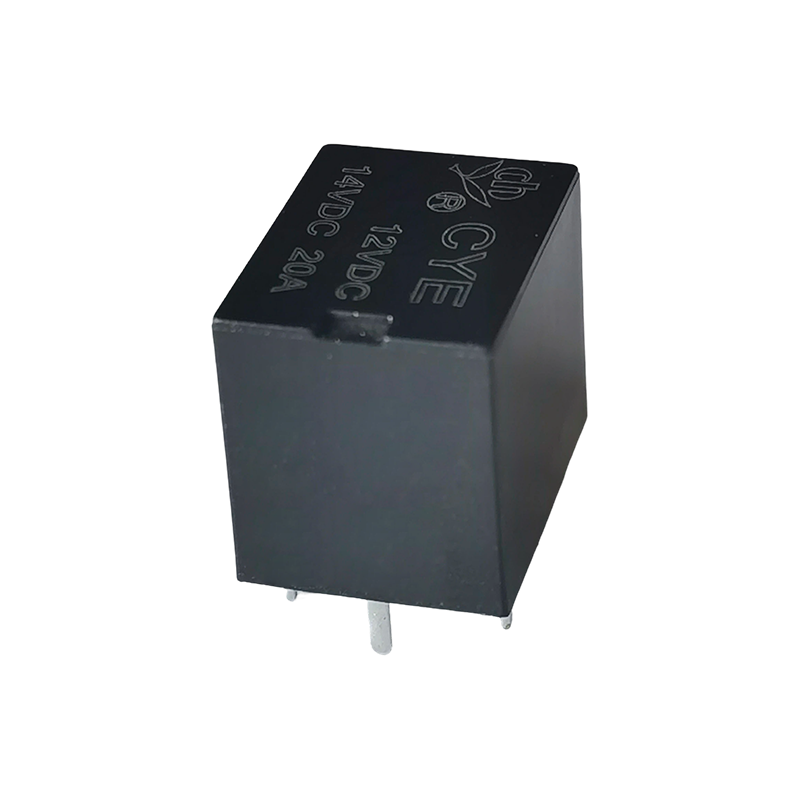

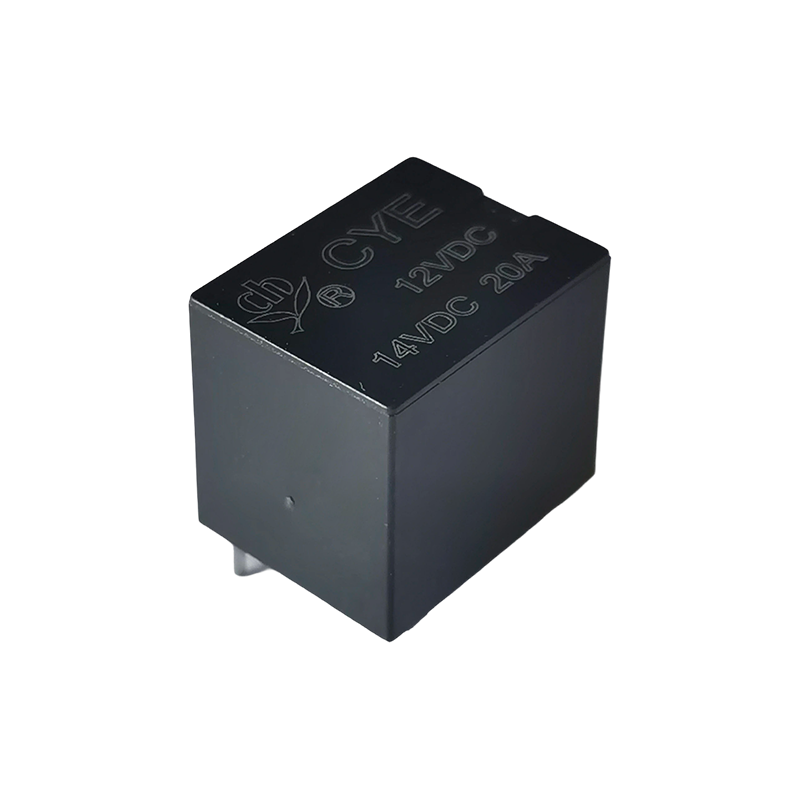

El relé CYE (T78) es un relé electromagnético ultraminiatura de alta potencia con una amplia gama de aplicaciones.
Sus principales aplicaciones incluyen:
• Sector automotriz: Utilizado comúnmente en el control de motores de cerraduras de puertas de automóviles, sistemas antirrobo y conmutación de señales y control de carga en equipos electrónicos automotrices.
• Electrodomésticos y equipos de oficina: Adecuado para gestión de energía o transmisión de señales en electrodomésticos (como aires acondicionados y lavadoras) y equipos de automatización de oficina.
• Sistemas de seguridad y alarmas: Como componente central de sistemas automáticos antirrobo, controla la conmutación de circuitos.
• Control industrial y automatización: Utilizado en sistemas de automatización industrial, instrumentos y dispositivos de comunicación para controlar cargas de alta potencia mediante señales de bajo voltaje.
• Electrónica de consumo y tecnologías emergentes: Aplicaciones extendidas en hogares inteligentes, dispositivos IoT, equipos de nuevas energías y electrónica médica.
Datos de contacto
|
Tipo
|
CYE
|
|
Material de contacto
|
aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1 A 6 V CC)
|
|
Carga nominal (carga resistiva)
|
20A 14 VCC
|
|
Máx. corriente de conmutación
|
35A
|
|
Máx. voltaje de conmutación
|
30 VCC
|
|
Características
|
|
Tiempo de funcionamiento (al voltaje nominal de la bobina)
|
10 ms máx. (Sin diodo)
|
|
tiempo de liberación
|
5 ms máx. (Sin diodo)
|
|
Resistencia de aislamiento
|
Mín. 100 MΩ (a 500 VCC)
|
|
Rigidez dieléctrica
|
Entre contactos abiertos: 500VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 500VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Funcional
|
10-500 Hz, NO-10G
|
|
10-500Hz, NC-5G
|
|
Resistencia a los golpes
|
Funcional
|
20 g para NO/11 ms.
5 g para NC/11 ms.
|
|
destructivo
|
100G mínimo.
|
|
Resistencia
|
Resistencia mecánica （10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 operaciones (a temperatura ambiente)
|
|
Temperatura ambiente
|
-40 ℃ ~ 125 ℃ (sin condensación)
|
|
Peso
|
Aproximadamente 6g
|
|
Voltaje nominal
(VCC) |
Corriente de operación nominal ±10% (mA)
|
Resistencia de la bobina ±10% (Ω)
|
Potencia nominal de operación
|
Voltaje de operación (Máx.)
|
Voltaje de liberación (Mín.)
|
Tensión máxima permitida
|
|
6
|
100
|
60
|
Aproximadamente 0,6 W
|
60% del nominal
voltaje
|
10% del nominal
voltaje
|
130 % de la tensión nominal
|
|
9
|
66.67
|
135
|
|
12
|
50
|
240
|
|
24
|
25
|
960
|
|
6
|
130
|
45
|
Aproximadamente 0,8 W
|
57,5% del nominal
voltaje
|
|
9
|
90
|
102
|
|
12
|
70
|
180
|
|
24
|
30
|
720
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la tercera bobina.

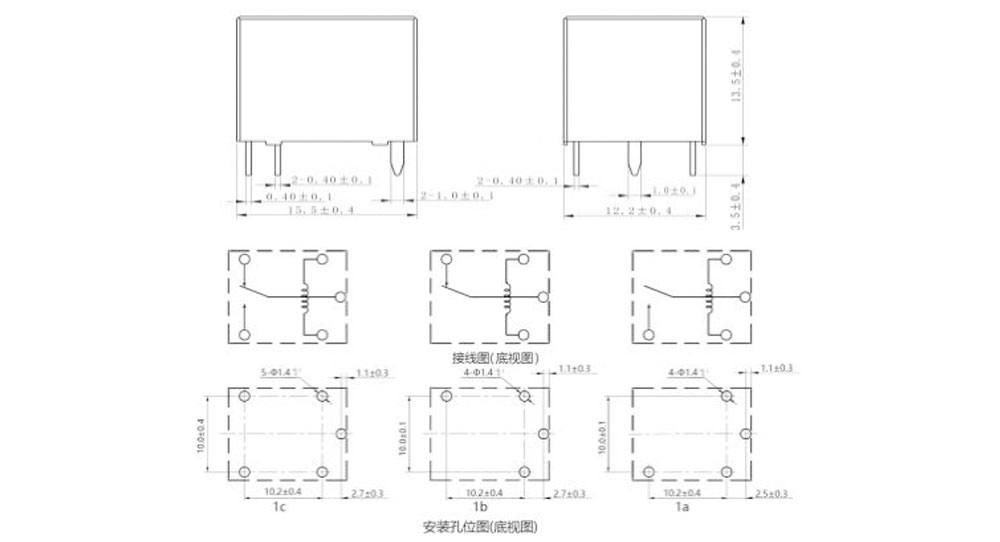

Dimensión del esquema, diagrama de cableado, diseño de PCB (Unidad: mm)

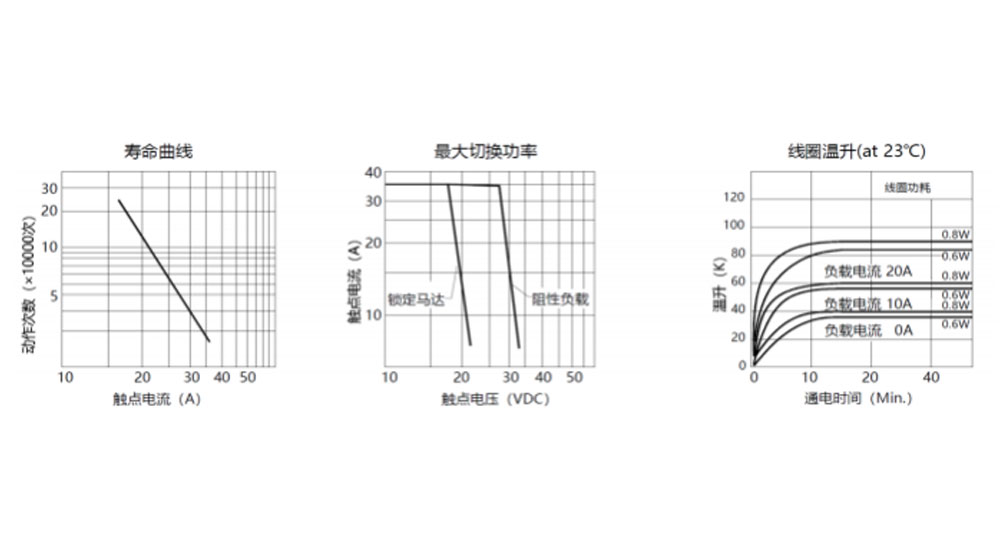

Curvas características
Información de pedido
CYE - 1 - C - 12 VCC - B - D - T - XX
1 2 3 4 6 7 8
1: Tipo: CYE
2: Número de Polos: 1-1Polo
3: Acuerdo de contacto: A-Formulario A; B-Forma B ; C-Forma C
4: Tensión nominal: 6,9,12,24 VCC
5: Color de la carcasa: B-Negro
6: Potencia de bobina: D-0.8W L-0.6W
7: Construcción protectora: a prueba de S-Flux,
SH- Lavable tipo sellado
8: Parámetro especial: tipo nulo-estándar
Letra o número-Requisito especial
Los relés a prueba de fundente no se pueden utilizar en ambientes con contaminantes como H2S, SO2, NO2, polvo, etc.
No se recomienda limpiar con agua ni procesar la superficie después de ensamblar los relés a prueba de fundente en la PCB.
Descargo de responsabilidad: La especificación es solo como referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por tanto, los usuarios deberían estar en condiciones de elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en la caja antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizar.
