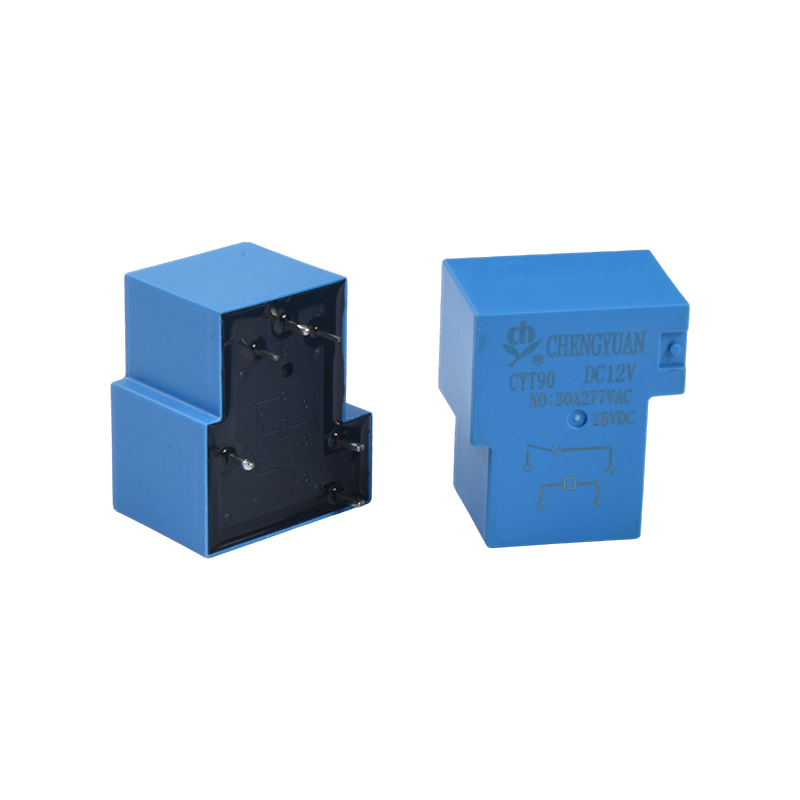

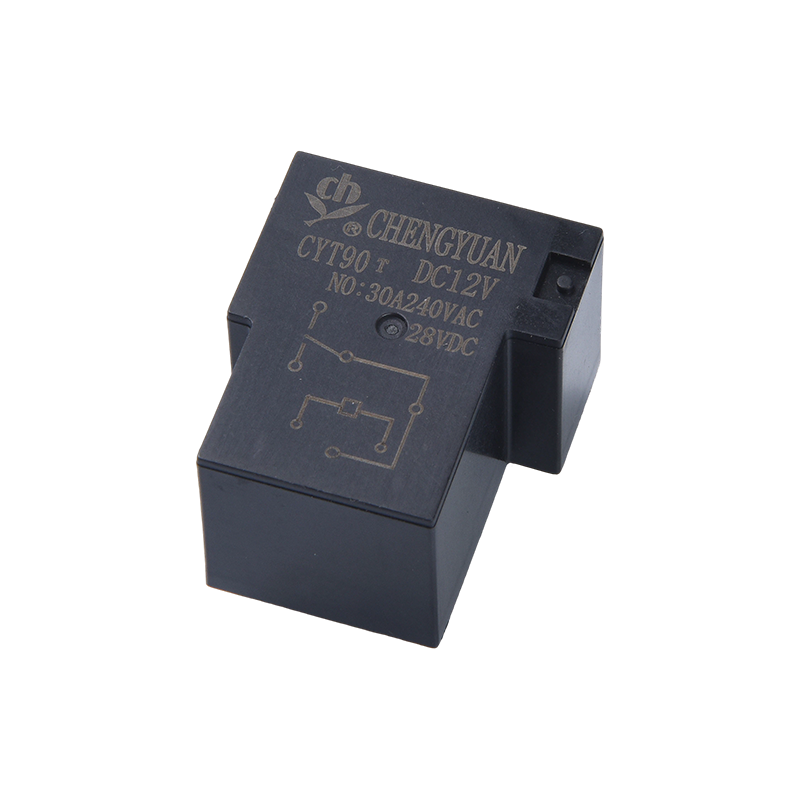

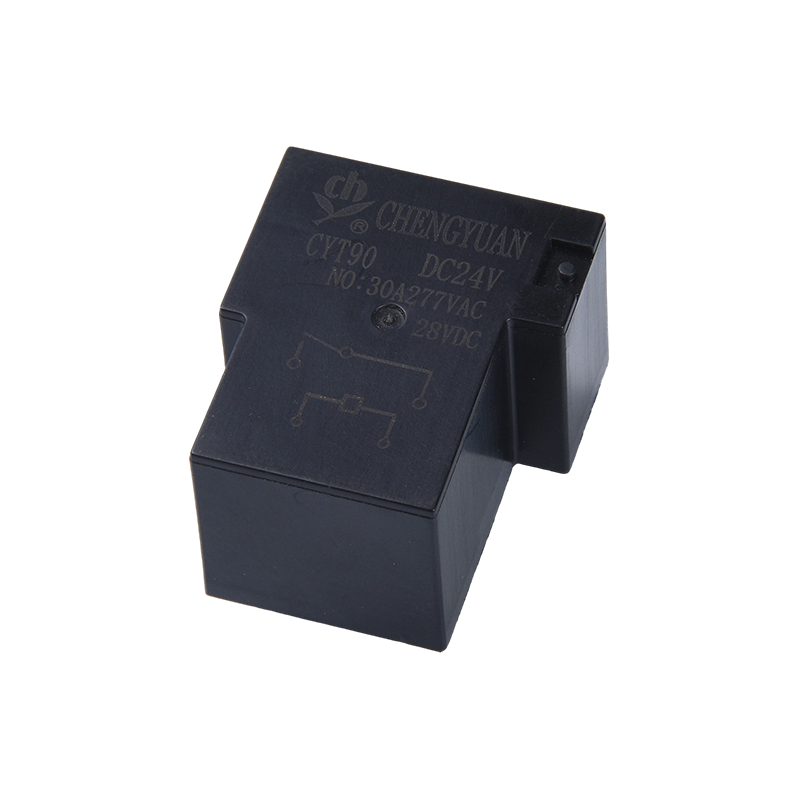

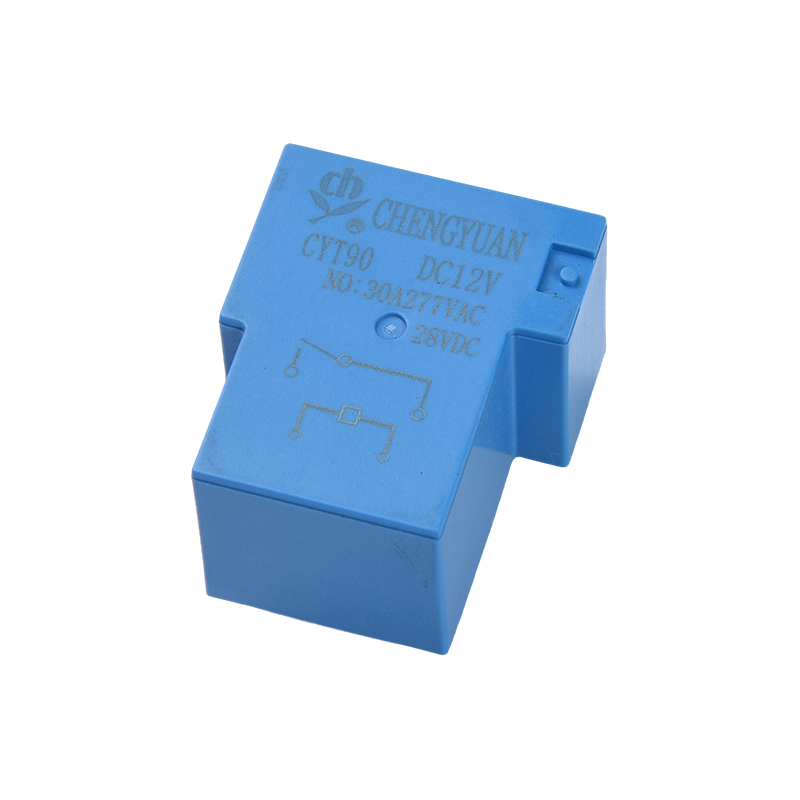

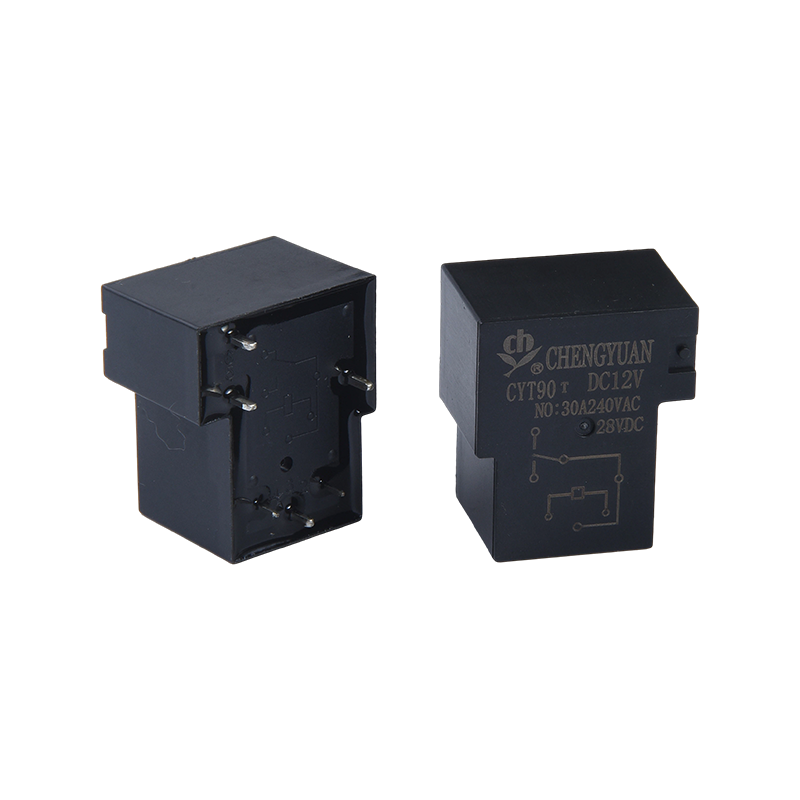

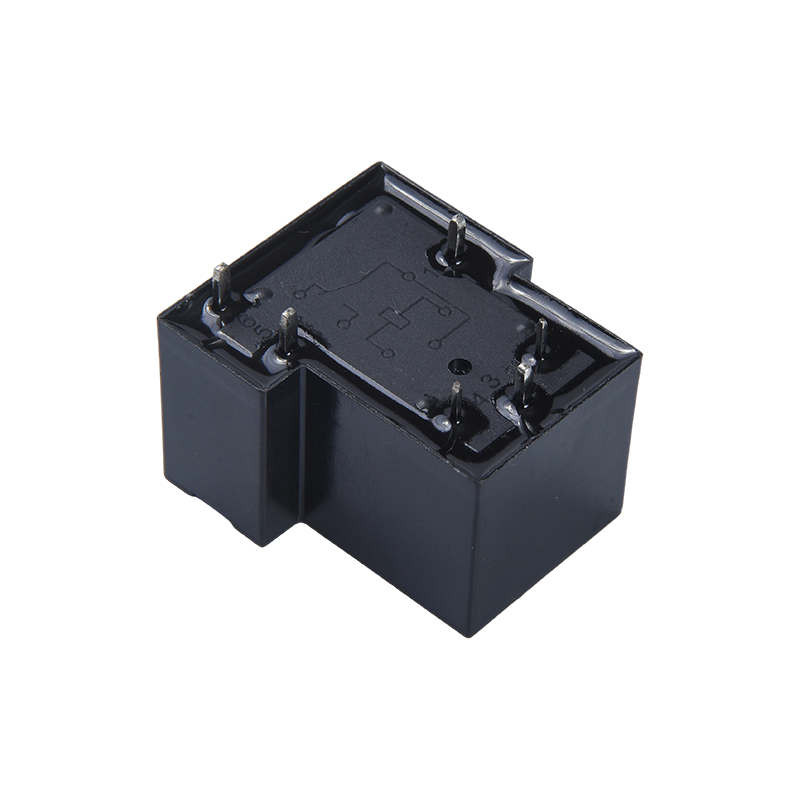

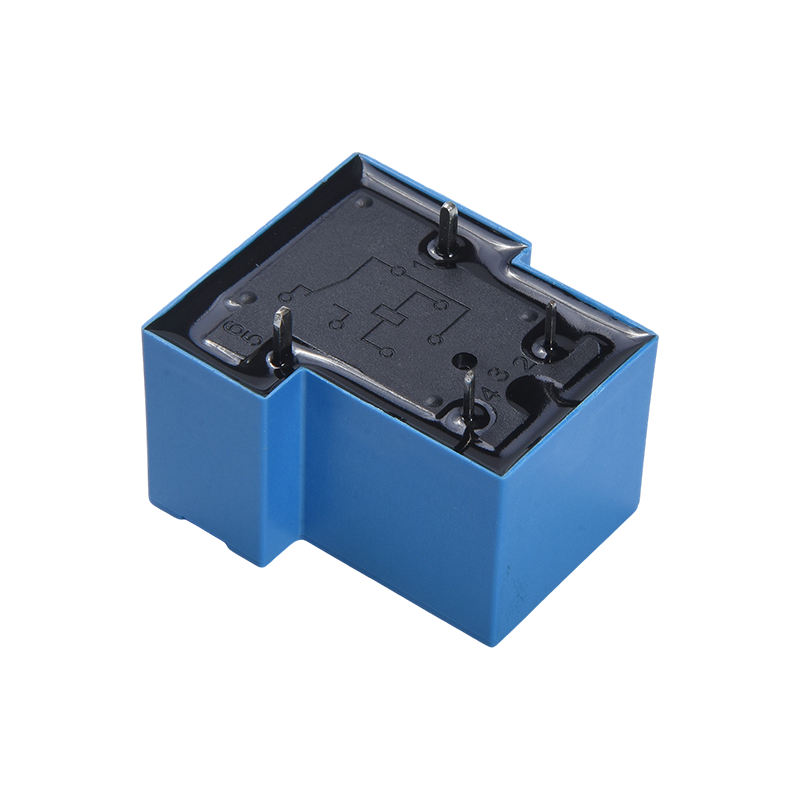

I. Características:
1. Múltiples opciones de montaje: proporciona varias opciones de montaje para adaptarse a diferentes escenarios de instalación de equipos, mejorando la comodidad de instalación;
2. Diseño compacto: como relé pequeño y de alta potencia, su tamaño compacto ahorra espacio de instalación interna;
3. Estructura SPDT: utiliza una estructura unipolar de doble tiro, que proporciona una lógica de conmutación clara y se adapta a diversas necesidades de conmutación de circuitos de alta potencia.
II. Funciones principales y escenarios aplicables:
1. Funciones principales: Proporciona control de conmutación de alta corriente, conversión de señales y funciones de conmutación de carga, lo que garantiza el funcionamiento estable de circuitos de equipos de alta potencia;
2. Electrodomésticos: Adecuado para aires acondicionados, cocinas de inducción, refrigeradores, ollas arroceras y otros electrodomésticos, lo que permite un control de conmutación de carga de alta potencia;
3. Control industrial: Adecuado para calentadores, dispositivos de ventilación y otros equipos en automatización industrial, satisfaciendo las necesidades de control de alta corriente de los escenarios industriales;
4. Hogar inteligente y tecnologías emergentes: aplicable a equipos de seguridad, sistemas de iluminación, equipos de nueva energía e Internet de las cosas, que admite la conversión de señales y la conmutación de carga.
IV. Ventajas clave:
1. Manejo de alta potencia: el diseño de alta potencia de contacto maneja de manera confiable escenarios de alta corriente de 20 A/30 A, lo que ofrece una gran adaptabilidad.
2. Instalación flexible: Hay múltiples opciones de montaje disponibles, compatibles con diferentes requisitos de instalación de equipos.
3. Amplia gama de aplicaciones: cubre múltiples campos, incluidos electrodomésticos, control industrial, hogares inteligentes y nuevas energías, ofreciendo una gran versatilidad.
4. Tamaño compacto y alta potencia: logra una alta potencia de salida en un tamaño compacto, satisfaciendo las demandas duales de miniaturización de equipos y control de alta potencia.
Datos de contacto
|
Tipo
|
CIT90
|
|
Material de contacto
|
Aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1A 6VDC)
|
|
Carga nominal (carga resistiva）
|
20A/30A 250VAC
|
|
Corriente máxima de conmutación
|
20A/30A
|
|
Tensión máxima de conmutación
|
250VAC
|
|
Potencia máxima de conmutación
|
5000VA/7500VA
|
|
Carga de conmutación mínima
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (a voltaje nominal de la bobina)
|
15 ms máx. (Sin diodo)
|
|
Tiempo de lanzamiento
|
Máx. 10 ms. ( Fără diodo)
|
|
Resistencia de aislamiento
|
Mínimo 1000 MΩ (a 500 VCC)
|
|
Resistencia dieléctrica
|
Entre contactos abiertos: 1500VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 2500VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55 Hz, con una amplitud doble de 1,5 mm
|
|
Funcional
|
10-55 Hz, con una amplitud doble de 1,5 mm
|
|
Resistencia al choque
|
Funcional
|
10G Mínimo
|
|
Destructivo
|
100G Mínimo
|
|
Resistencia
|
Resistencia mecánica （10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 ops.(a temperatura ambiente)
|
|
Atemperatura ambiente
|
-40℃~+85℃(sin condensación)
|
|
Peso
|
Aproximadamente 24 g
|
|
Datos de la bobina (en 20℃)
|
|
Nomal
voltaje
(VDC)
|
Nomal
operando
actual
±10%(mA)
|
Resistencia de la bobina
±10%(Ω)
|
Operación nominal
potencia
|
Operar voltaje
(Máx.)
|
Voltaje de liberación
(Mín.)
|
Tensión máxima permitida
|
|
5
|
180
|
27
|
Aproximadamente 0,9 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130% de la tensión nominal
|
|
6
|
150
|
40
|
|
9
|
100
|
90
|
|
12
|
75
|
160
|
|
15
|
60
|
250
|
|
18
|
50
|
360
|
|
24
|
37,5
|
640
|
|
48
|
18,75
|
2560
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

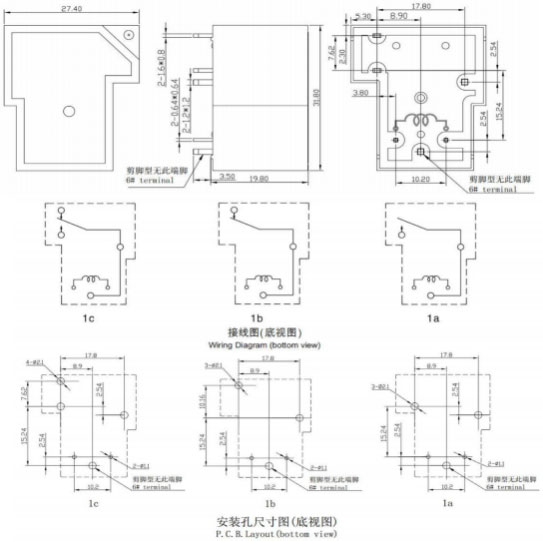

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad:mm)

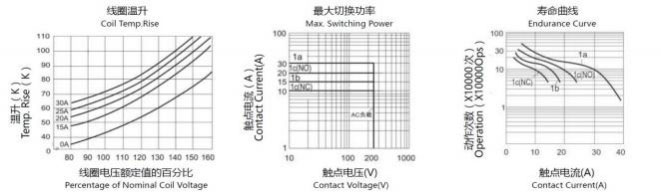

Curvas características
Información para realizar pedidos
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYT90
2: Número de polos: 1-1 polo
3: Acuerdo de contacto: A Formulario A ; B Formulario B ; C Formulario C
4: Voltaje nominal: 5,6,9,12,15,18,24,48VDC
5: Color del recinto: H-Negro; L-Azul
6: Peso de la bobina: D-0,9 W
7: Construcción protectora: a prueba de flujo S,
Lavable tipo sellado SH
8: Parámetro especial: tipo estándar nulo
Letra o númeroRequisito especial
Los relés a prueba de flujo no se pueden utilizar en entornos con contaminantes como H2S, SO2, NO2, polvo, etc.
No se sugiere limpieza con agua ni procesamiento de superficies después de ensamblar los relés a prueba de flujo en la PCB.
Descargo de responsabilidad: La especificación es sólo de referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por tanto, los usuarios deberían estar en la posición adecuada para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en el estuche antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizarse.
