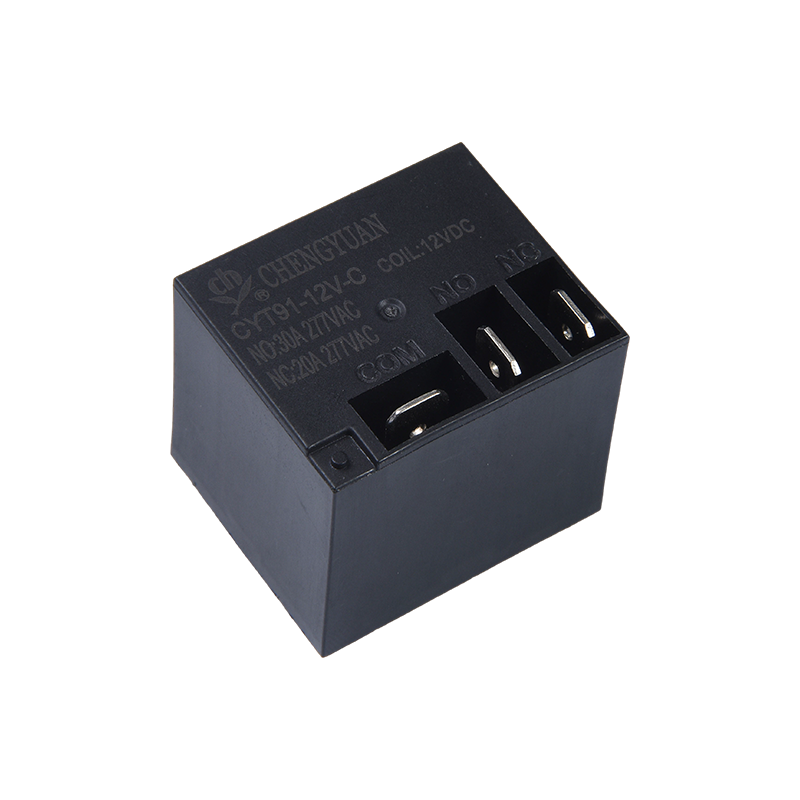

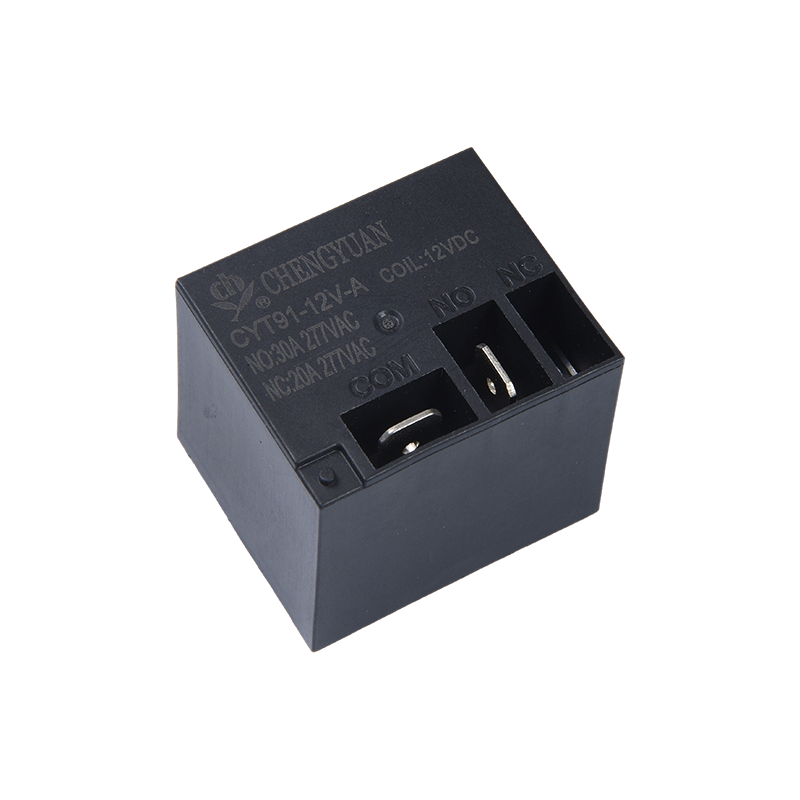

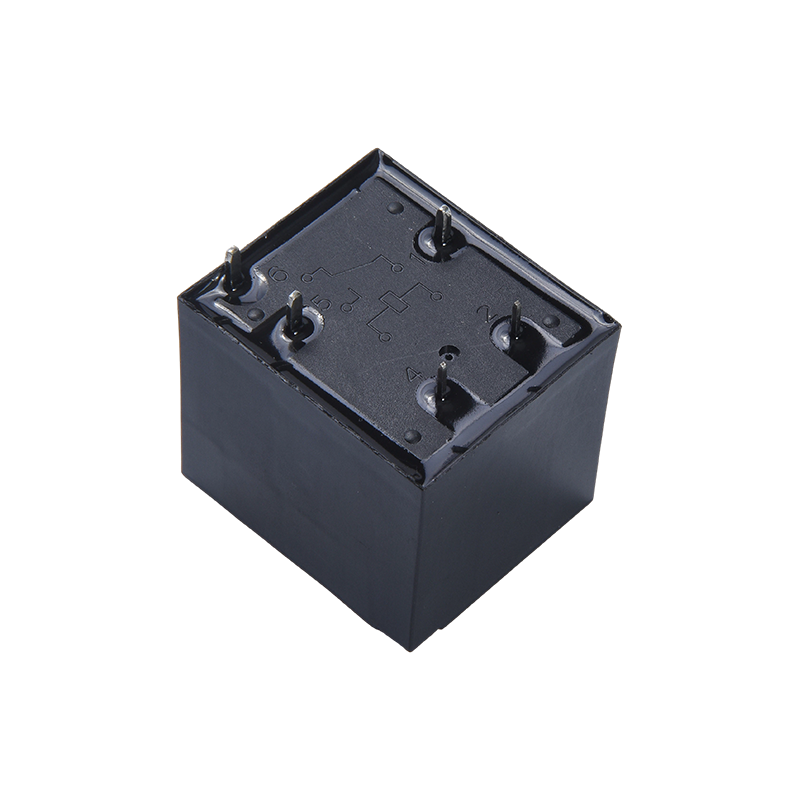

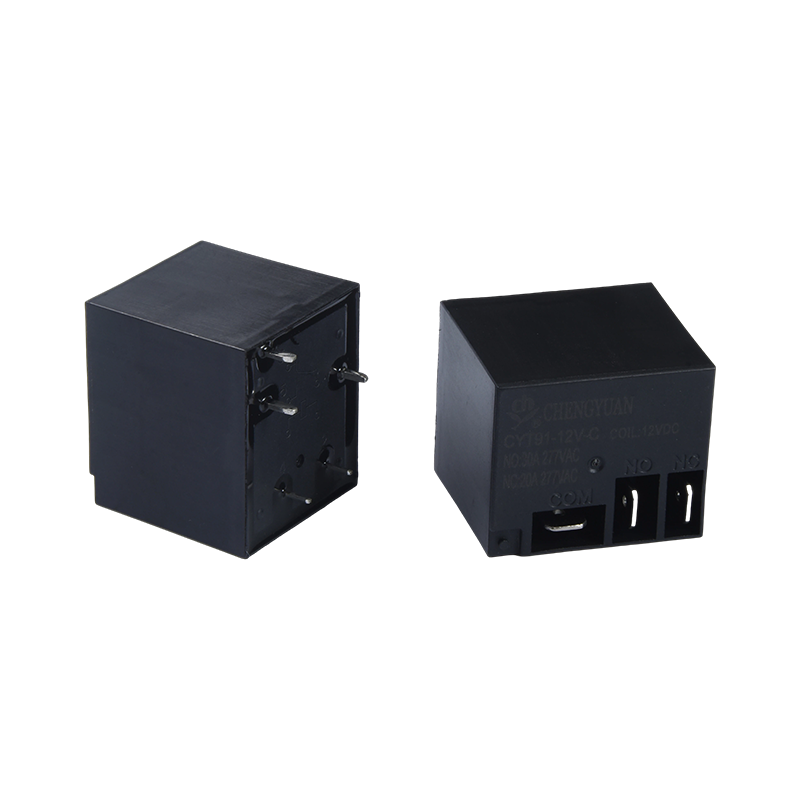

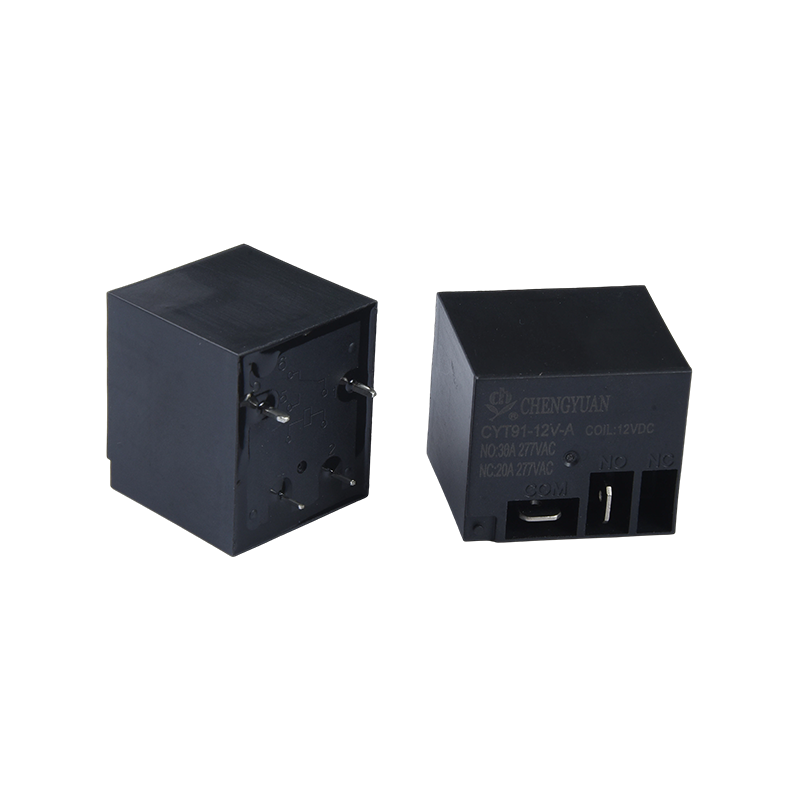

1. Ventajas del producto
Diseño compacto de alta corriente: logra una alta capacidad de conmutación de carga de 20 A/30 A en un volumen pequeño, ofreciendo una alta densidad de potencia y ahorrando espacio de instalación.
Estructura portante de corriente reforzada: la versión de terminal de cobre opcional proporciona menor resistencia de contacto y mayor capacidad portante de corriente, lo que reduce la generación de calor y mejora la confiabilidad a largo plazo bajo alta corriente.
Accionamiento de voltaje amplio: amplio rango de voltaje operativo de bobina (3-48VDC), especialmente adecuado para electrónica automotriz, equipos alimentados por baterías y varios sistemas de control de CC.
2. Características clave
Capacidad de carga: admite conmutación de carga de hasta 30 A a 250 V CA o 28 V CC, lo que satisface las necesidades de control de la mayoría de las cargas resistivas e inductivas de alta potencia.
Configuración de contacto: utiliza una estructura SPDT (Single Pole Double Throw), que proporciona un contacto normalmente abierto y otro normalmente cerrado, adecuado para conmutación de circuitos simples o control de encendido/apagado.
Conducción eficiente: el consumo típico de energía de la bobina es de 0,9 W, lo que ofrece una alta eficiencia de conducción y una baja carga en el circuito de control.
Diseño duradero: estructura robusta, materiales de contacto y presión optimizados para arcos eléctricos de alta corriente, lo que resulta en una larga vida eléctrica.
3. Aplicaciones principales
Electrónica Automotriz: Se utiliza en vehículos eléctricos y vehículos tradicionales para la gestión de baterías, circuitos de precarga, calentadores, sopladores y control de iluminación de alta potencia.
Equipos industriales: Controla motores, compresores, calentadores industriales y unidades de distribución de energía de tamaño pequeño y mediano.
Electrodomésticos: se utilizan en calentadores de agua instantáneos, electrodomésticos de cocina de alta potencia, compresores de aire acondicionado y equipos de calefacción que requieren conmutación de alta corriente.
Control de energía: sirve como interruptor de control principal para circuitos de CC de alta corriente en sistemas solares y equipos de carga.
|
Datos de contacto
|
|
Tipo
|
CIT91
|
|
Material de contacto
|
Aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1A 6VDC)
|
|
Carga nominal (carga resistiva）
|
20A/30A 250VAC
|
|
Corriente máxima de conmutación
|
20A/30A
|
|
Tensión máxima de conmutación
|
250VAC
|
|
Potencia máxima de conmutación
|
5000VA/7500VA
|
|
Características
|
|
Tiempo de funcionamiento (a voltaje nominal de la bobina)
|
15 ms máx. (Sin diodo)
|
|
Tiempo de lanzamiento
|
Máx. 10 ms. ( Fără diodo)
|
|
Resistencia de aislamiento
|
Min. 1000 MΩ (a 500 VCC)
|
|
Resistencia dieléctrica
|
Entre contactos abiertos: 1500VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 2500VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55 Hz, con una amplitud doble de 1,5 mm
|
|
Funcional
|
10-55 Hz, con una amplitud doble de 1,5 mm
|
|
resistencia del corvejón
|
Funcional
|
10G mínimo.
|
|
Destructivo
|
100G mínimo.
|
|
Resistencia
|
Resistencia mecánica （10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 ops.(a temperatura ambiente)
|
|
Atemperatura ambiente
|
-40℃~+85℃( sin condensación)
|
|
Peso
|
Aproximadamente 28 g
|
Datos de la bobina (en 20℃)
|
Nomal
voltaje
(VDC)
|
Nomal
operando
actual
±10%(mA)
|
Resistencia de la bobina
±10%(Ω)
|
Operación nominal
potencia
|
Operar voltaje
(Máx.)
|
Voltaje de liberación
(Mín.)
|
Tensión máxima permitida
|
|
5
|
180
|
27
|
Aproximadamente 0,9 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130% de la tensión nominal
|
|
6
|
150
|
40
|
|
9
|
100
|
90
|
|
12
|
75
|
160
|
|
15
|
60
|
250
|
|
18
|
50
|
360
|
|
24
|
37,5
|
640
|
|
48
|
18,75
|
2560
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

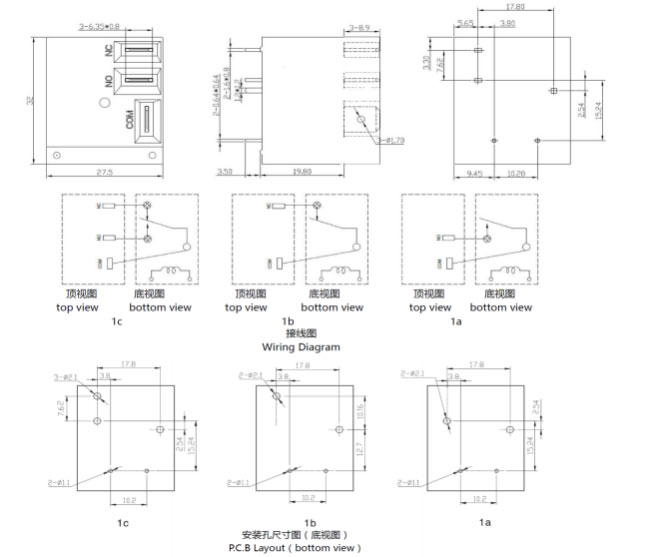

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad:mm)

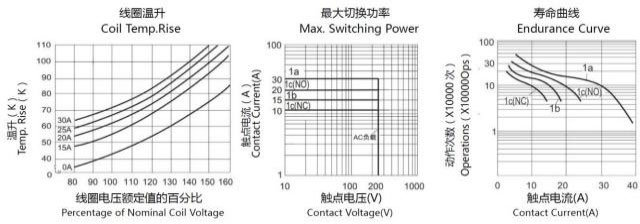

Curvas características
Información para realizar pedidos
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1:Tipo:CYT91
2: Número de polos: 1-1 polo
3: Acuerdo de contacto: : A Formulario A ; B Formulario B ; C Formulario C
4: Voltaje nominal: 5,6,9,12,15,18,24,48VDC
5: Color del recinto: B-Negro; L-Azul
6: Peso de la bobina: D-0,9 W
7: Construcción protectora: a prueba de flujo S,
SH- Tipo sellado lavable
8: Parámetro especial: tipo estándar nulo
Letra o númeroRequisito especial
Los relés a prueba de flujo no se pueden utilizar en entornos con contaminantes como H2S, SO2, NO2, polvo, etc.
No se sugiere limpieza con agua ni proceso de superficie después de ensamblar los relés a prueba de flujo en la PCB.
Descargo de responsabilidad: La especificación es sólo de referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por tanto, los usuarios deberían estar en la posición adecuada para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en el estuche antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizarse.
