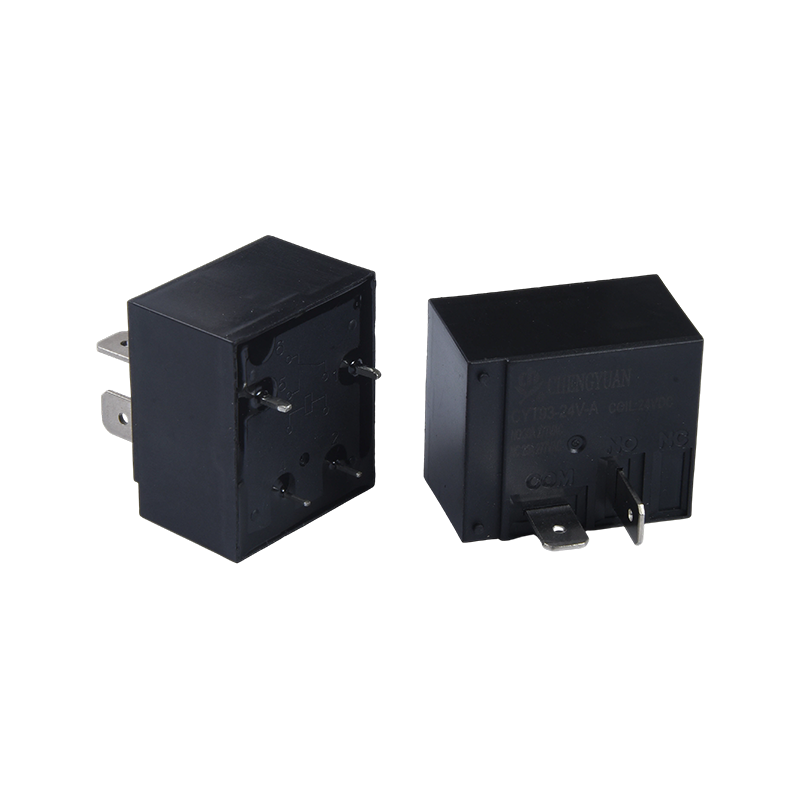

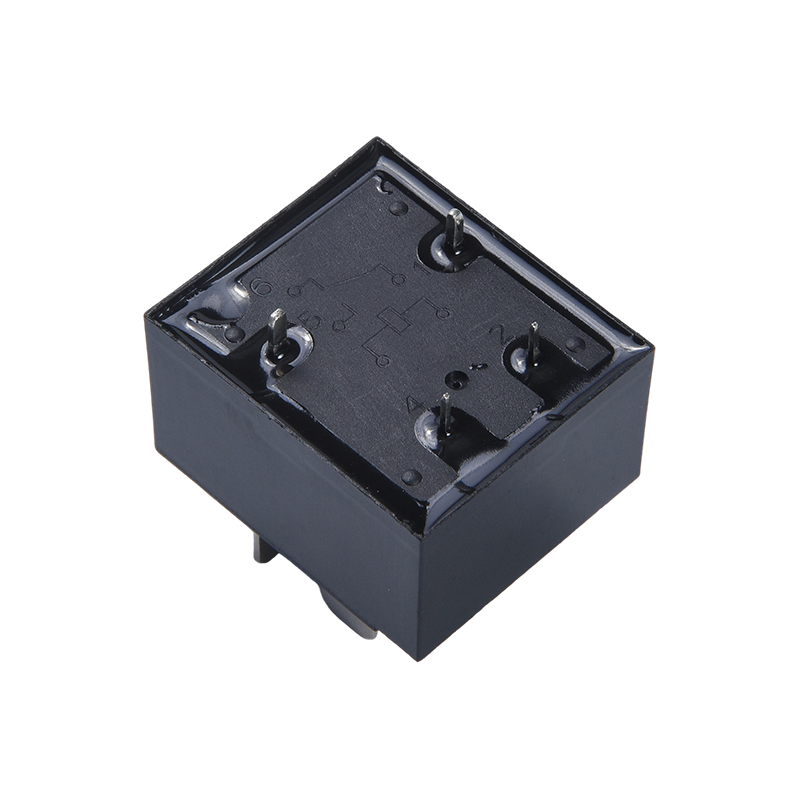

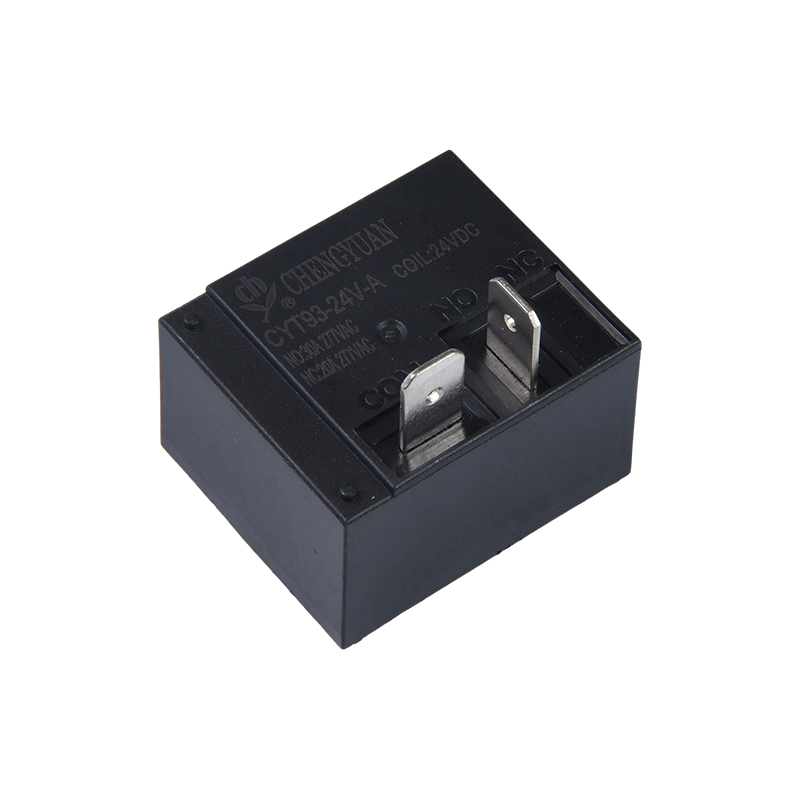

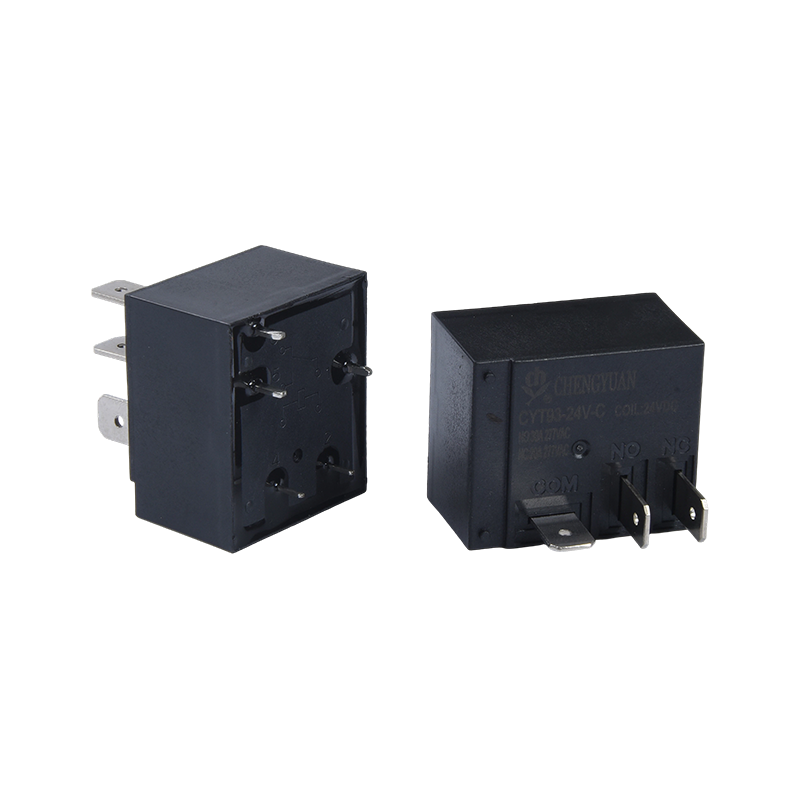

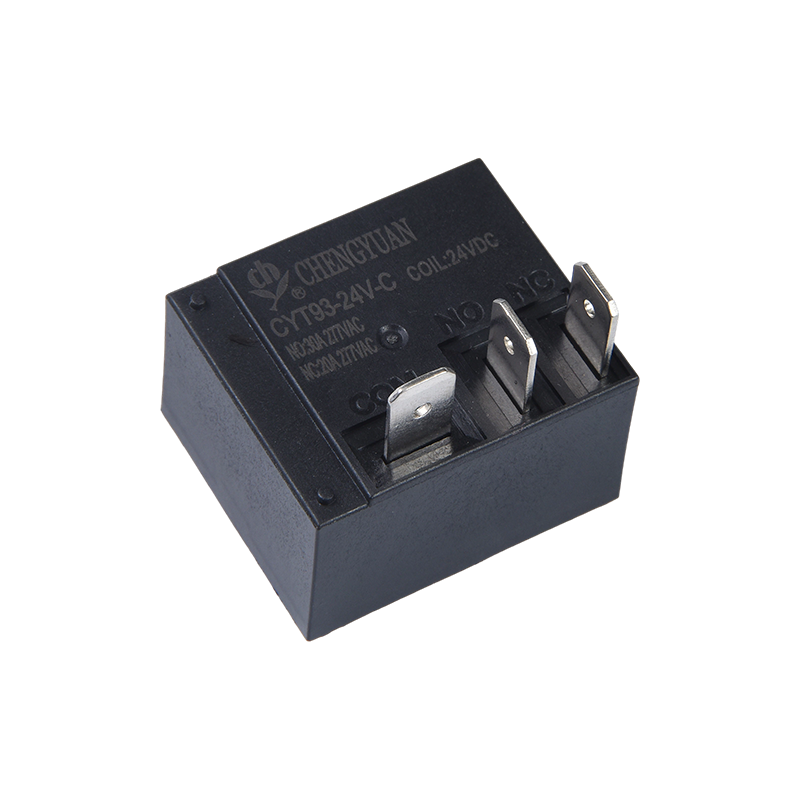

Características del producto:
• Capacidad de conmutación de alta carga: admite una carga de conmutación máxima de 30 amperios (algunas especificaciones hasta 40 A), capaz de manejar las necesidades de control de equipos de alta potencia.
• Diseño compacto: tamaño pequeño, adecuado para instalación de alta densidad en cajas eléctricas o paneles de control con espacio limitado.
• Bajo consumo de energía: consumo de energía de la bobina tan bajo como 0,9 W, lo que reduce efectivamente el consumo de energía del sistema y la generación de calor.
• Múltiples opciones de terminales: Hay productos terminales de cobre disponibles para garantizar una excelente conductividad y confiabilidad de contacto al manejar altas corrientes.
• Amplio rango de voltaje: el voltaje de la bobina cubre de 3VDC a 48VDC, compatible con varios niveles de voltaje del sistema de control.
Aplicaciones típicas:
• Electrónica automotriz: se utiliza para el control de carga de alta potencia en automóviles, como calentadores, motores de ventiladores y sistemas de iluminación.
• Equipos de calefacción y ventilación: Adecuado para equipos HVAC industriales y domésticos, control de elementos calefactores o ventiladores.
• Electrodomésticos: Se utiliza para el control del interruptor de encendido en electrodomésticos de alta potencia, como hornos eléctricos y hornos microondas.
• Control industrial: Se utiliza como actuador en equipos de automatización que requieren conmutación de alta corriente.
|
Datos de contacto
|
|
Tipo
|
CIT93
|
|
Material de contacto
|
Aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1A 6VDC)
|
|
Carga nominal (carga resistiva)
|
20A/30A 250VAC
|
|
Corriente máxima de conmutación
|
20A/30A
|
|
Tensión máxima de conmutación
|
250VAC
|
|
Potencia máxima de conmutación
|
5000VA/7500VA
|
|
Características
|
|
Tiempo de funcionamiento (a voltaje nominal de la bobina)
|
15 ms máx. ( Fără diodo)
|
|
Tiempo de lanzamiento
|
Máx. 10 ms. ( Fără diodo)
|
|
Resistencia de aislamiento
|
Min. 1000 MΩ (a 500 VCC)
|
|
Resistencia dieléctrica
|
Entre contactos abiertos: 1500VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 2500VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55 Hz, con una amplitud doble de 1,5 mm
|
|
Funcional
|
10-55 Hz, con una amplitud doble de 1,5 mm
|
|
Resistencia al choque
|
Funcional
|
10G mínimo.
|
|
Destructivo
|
100G mínimo.
|
|
Resistencia
|
Resistencia mecánica (10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
|
Resistencia eléctrica (360ops./h)
|
100000 ops.(a temperatura ambiente)
|
|
Atemperatura ambiente
|
-40℃~+85℃( sin condensación)
|
|
Peso
|
Aproximadamente 28 g
|
Datos de la bobina (en 20℃)
|
Nomal
voltaje
(VDC)
|
Nomal
operando
actual
±10%(mA)
|
Resistencia de la bobina
±10%(Ω)
|
Operación nominal
potencia
|
Operar voltaje
(Máx.)
|
Voltaje de liberación
(Mín.)
|
Tensión máxima permitida
|
|
5
|
180
|
27
|
Aproximadamente 0,9 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130% de la tensión nominal
|
|
6
|
150
|
40
|
|
9
|
100
|
90
|
|
12
|
75
|
160
|
|
15
|
60
|
250
|
|
18
|
50
|
360
|
|
24
|
37,5
|
640
|
|
48
|
18,75
|
2560
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

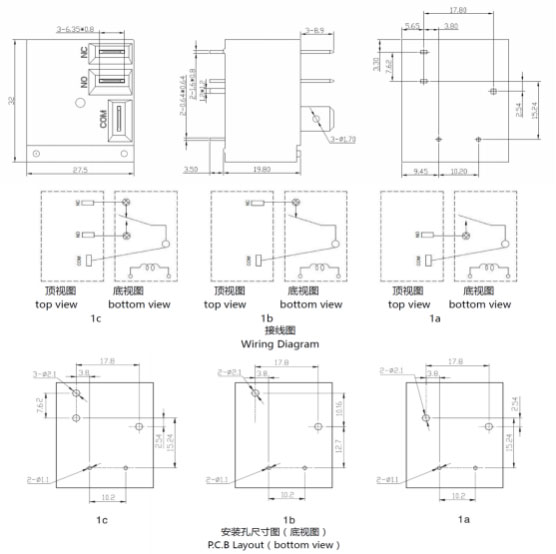

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad:mm)

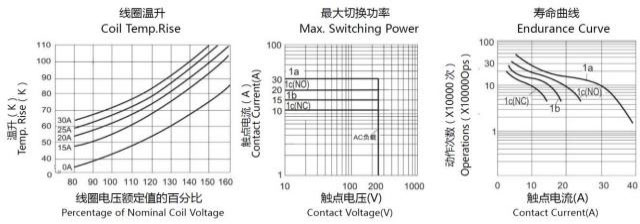

Curvas características

Información para realizar pedidos
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYT93
2: Número de polos: 1-1 polo
3: Acuerdo de contacto: : A Formulario A ; B Formulario B ; C Formulario C
4: Voltaje nominal: 5,6,9,12,15,18,24,48VDC
5: Color del recinto: H-Negro
6: Peso de la bobina: D-0,9 W
7: Construcción protectora: a prueba de flujo S,
SH- Tipo sellado lavable
8: Parámetro especial: tipo estándar nulo
Letra o númeroRequisito especial
Los relés a prueba de flujo no se pueden utilizar en entornos con contaminantes como H2S, SO2, NO2, polvo, etc.
No se sugiere limpieza con agua ni procesamiento de superficies después de ensamblar los relés a prueba de flujo en la PCB.
Descargo de responsabilidad: La especificación es sólo de referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por tanto, los usuarios deberían estar en la posición adecuada para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en el estuche antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizarse.
