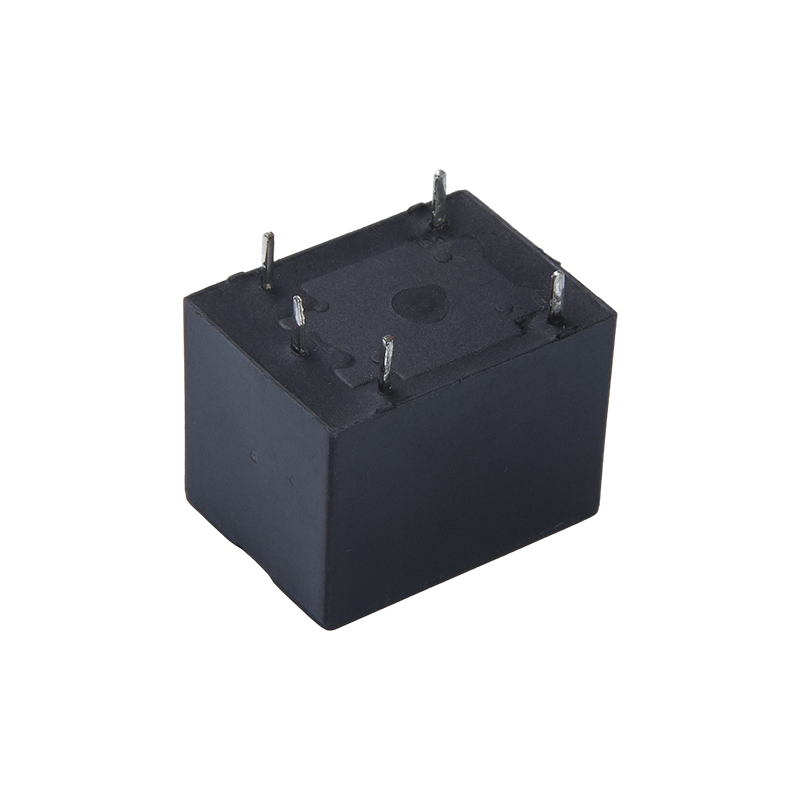

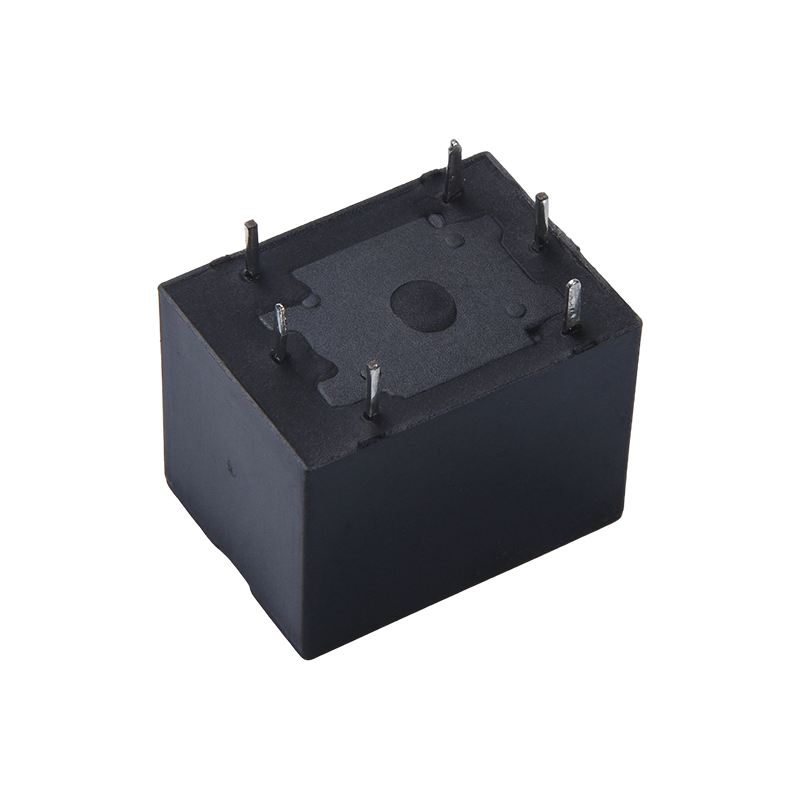

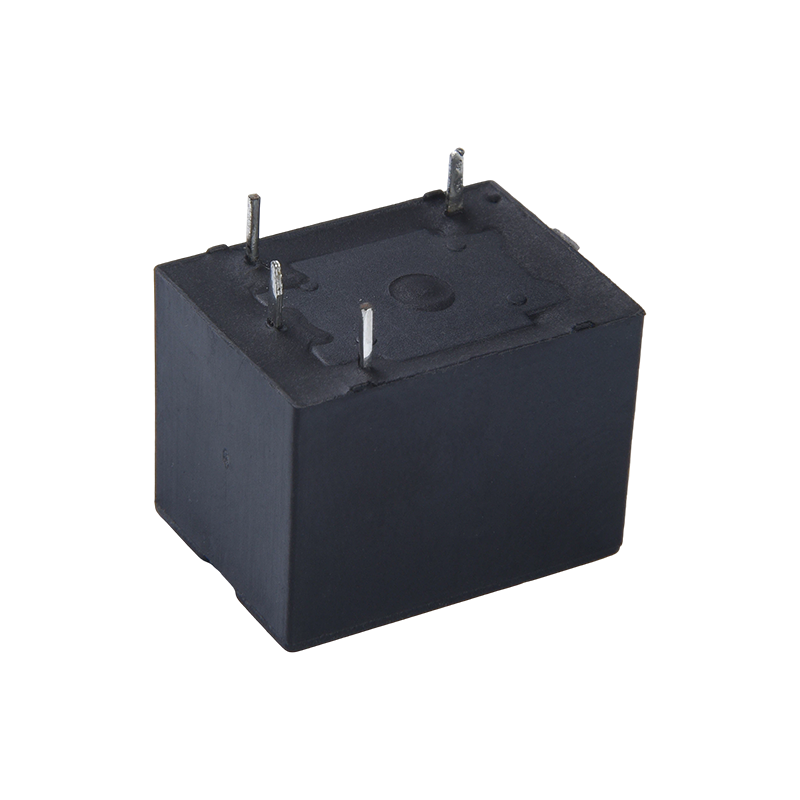

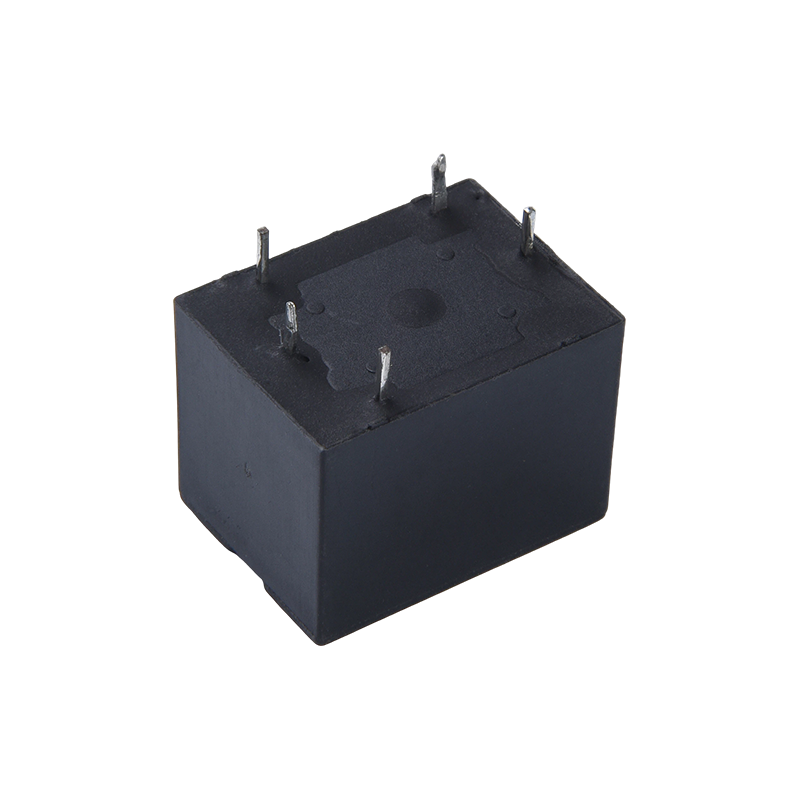

I. Características
1. Formulario de contacto: proporciona un formulario de contacto normalmente abierto y otro de cambio para cumplir con diferentes requisitos de diseño de circuitos.
2. Características de instalación: Utiliza pines de placa de circuito impreso estándar para un fácil montaje de PCB, adecuados para procesos de montaje automatizados;
3. Opciones de embalaje: Hay dos opciones de embalaje disponibles: sellado con plástico y resistente a la soldadura, para adaptarse a diferentes requisitos medioambientales.
4. Estructura central: utiliza una estructura de bloqueo magnético de bobina simple o doble para garantizar la retención del estado a largo plazo después de una falla de energía.
II. Funciones principales y escenarios aplicables
1. Función principal: logra la conmutación del circuito de potencia cero, proporciona conmutación automática y aislamiento de señal, y mantiene el estado actual después de que se apaga la energía de control, adecuado para aplicaciones de retención a largo plazo.
2. Campo de la red inteligente: aplicable a escenarios como medición de electricidad e interruptores de control remoto, lo que permite un control preciso y de bajo consumo;
3. Nuevo campo energético: Se puede utilizar en equipos de nueva energía, como inversores solares, lo que garantiza un estado estable del circuito.
4. Campos industriales y domésticos: Adecuado para automatización industrial, hogares inteligentes, control de iluminación y otros escenarios;
5. Campo de instrumentación: Aplicable a los enlaces de control de circuitos de varios instrumentos y medidores. III. Aprovechar las principales ventajas
1. Ventaja de consumo de energía cero: mantiene el estado actual después de un corte de energía, logrando una conmutación de consumo de energía cero, adecuada para aplicaciones de bajo consumo.
2. Alta capacidad de conmutación de contacto: carga de conmutación de contacto de 15 A, adecuada para necesidades de control de potencia media y alta;
3. Instalación y selección flexibles: tamaño ultrapequeño, pines de PCB estándar y múltiples opciones de paquetes, adecuados para instalaciones densas y diferentes entornos;
4. Cumplimiento ambiental: Cumple con los estándares RoHS, cumpliendo con los requisitos para productos respetuosos con el medio ambiente;
5. Fuerte especificidad de escena: particularmente adecuado para control remoto y escenarios de mantenimiento a largo plazo, con excelente versatilidad y practicidad.
Parámetros de contacto
|
Configuración de contacto
|
1A
|
1C
|
|
Resistencia de contacto
|
100 mΩ (1A 6VDC)
|
|
Material de contacto
|
AgSnO₂, AgCdO
|
|
Carga de contacto (resistiva)
|
10A 277VAC/28VDC
|
|
Voltaje máximo de conmutación
|
277VAC / 30VDC
|
|
Corriente máxima de conmutación
|
15A
|
10A
|
|
Potencia máxima de conmutación
|
2500VA
|
|
Durabilidad mecánica
|
1×10⁷ ciclos
|
|
Durabilidad eléctrica
|
5×10⁴ ciclos
|
|
Parámetro
|
Especificación
|
|
Resistencia de aislamiento
|
100 MΩ (500 V CC)
|
|
Tensión de retención dieléctrica
|
Entre contacto y bobina
|
1500VAC por 1min
|
|
Entre contactos abiertos
|
750VAC por 1min
|
|
Tiempo de funcionamiento (a tensión nominal)
|
≤5 ms
|
|
Tiempo de liberación (a voltaje nominal)
|
≤5 ms
|
|
Choque
|
Estabilidad
|
100 m/s² (10 g)
|
|
|
Fuerza
|
1000 m/s² (100 g)
|
|
Vibración
|
10 Hz ~ 55 Hz, 1,5 mm de amplitud doble
|
|
Humedad
|
35%~85% HR
|
|
Rango de temperatura
|
-40°C ~ 85°C
|
|
Tipo de terminal
|
Tipo de PCB
|
|
Peso
|
Aproximadamente 10 g
|
|
Tipo de embalaje
|
Tipo sellado con plástico, tipo resistente a la soldadura
|
Notas:
(1) Todos los valores anteriores son valores iniciales;
Relevo de Shengyuan
Parámetros de la bobina
|
Potencia nominal de la bobina
|
Bobina simple ≤550 mW
|
|
Bobina doble ≤750 mW
|
Tabla de especificaciones de bobinas 23℃
|
Voltaje nominal (VDC)
|
Ajuste/reinicio de voltaje (VDC)
|
Ancho de pulso (ms)
|
Resistencia de doble bobina (Ω±10%)
|
Resistencia de bobina simple (Ω±10%)
|
|
5
|
≤3,80
|
≥50
|
47/47
|
45
|
|
6
|
≤4,50
|
≥50
|
100/100
|
100
|
|
9
|
≤6,80
|
≥50
|
227/237
|
225
|
|
12
|
≤9,00
|
≥50
|
193/305
|
310
|
|
18
|
≤13,5
|
≥50
|
900/900
|
900
|
|
24
|
≤18.0
|
≥50
|
1060/1370
|
1160
|
Certificaciones de seguridad
|
CQC
|
1A
|
10A 250VAC
15A 125VAC
10A 28VDC
|
|
1C
|
10A 250VAC
10A 28VDC
|
|
TUV
|
1A
|
7,5 A 250 VAC cos phi=1
7,5A 14VDC L/R=0ms
|
|
1C
|
7,5 A 250 VAC cos phi=1
7,5A 14VDC L/R=0ms
|

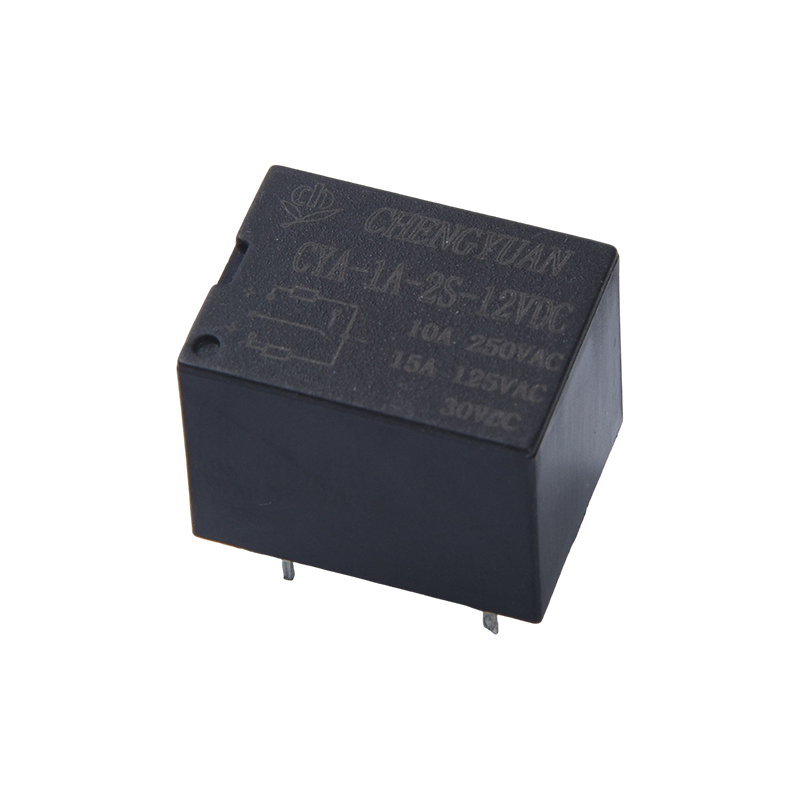

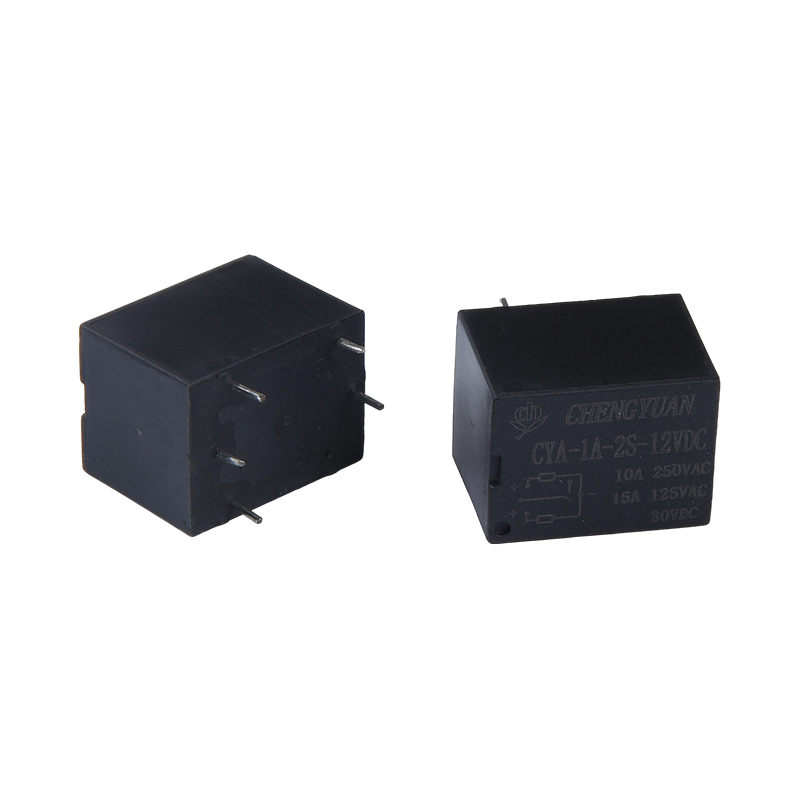

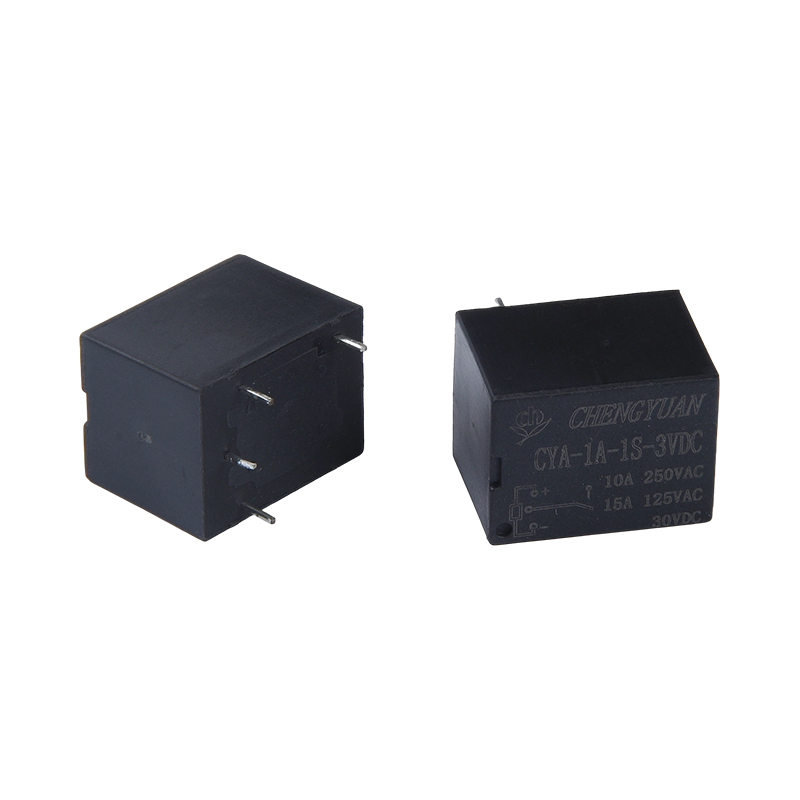

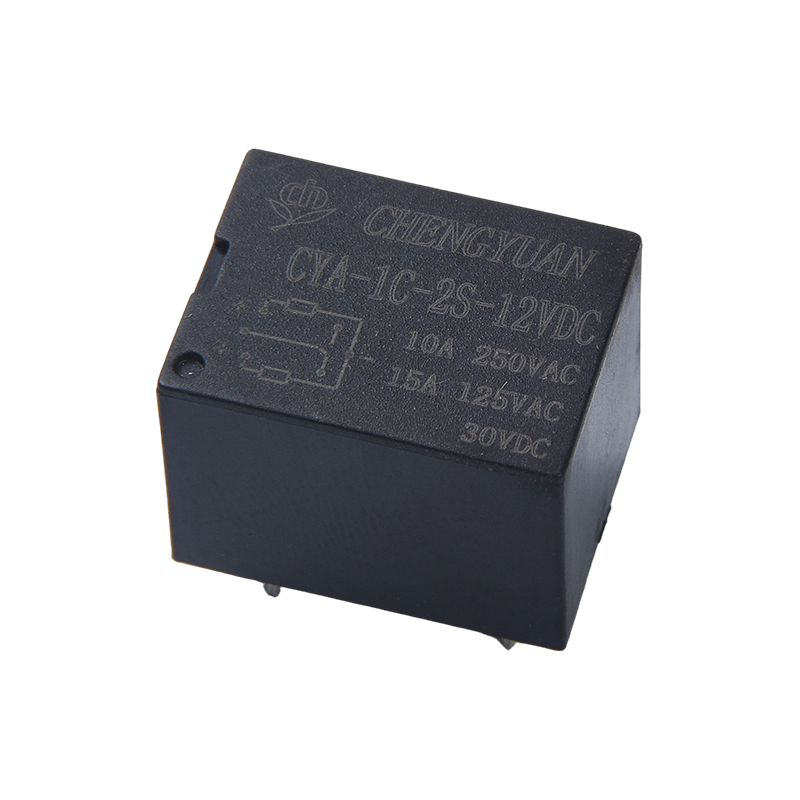

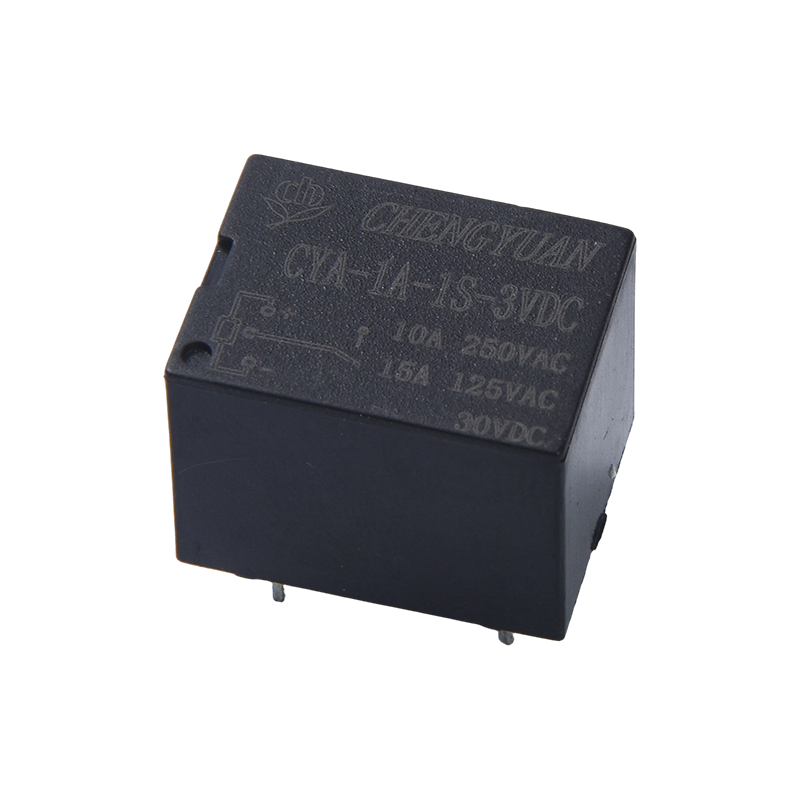

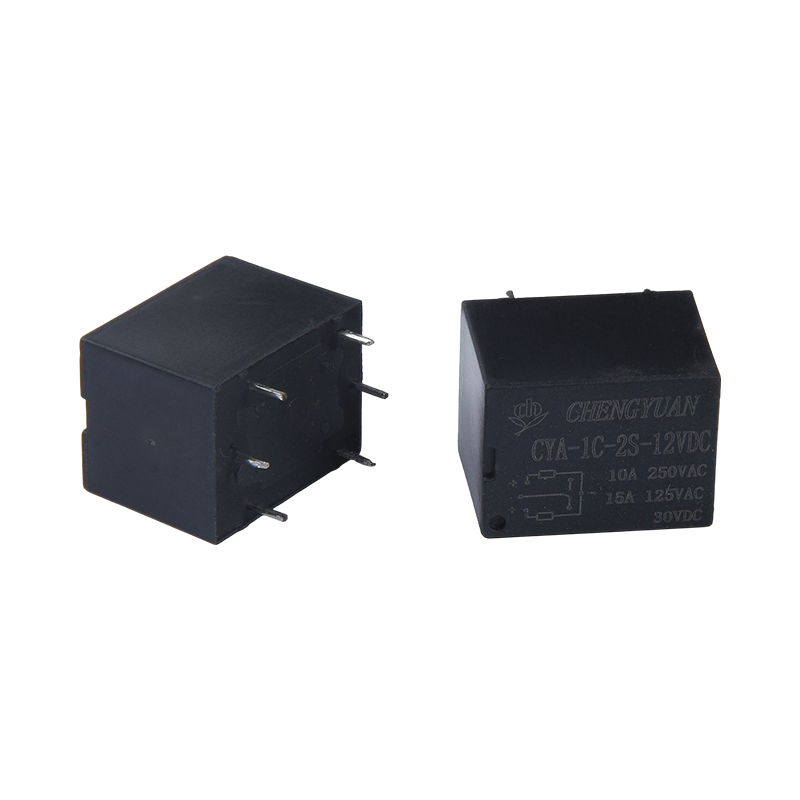

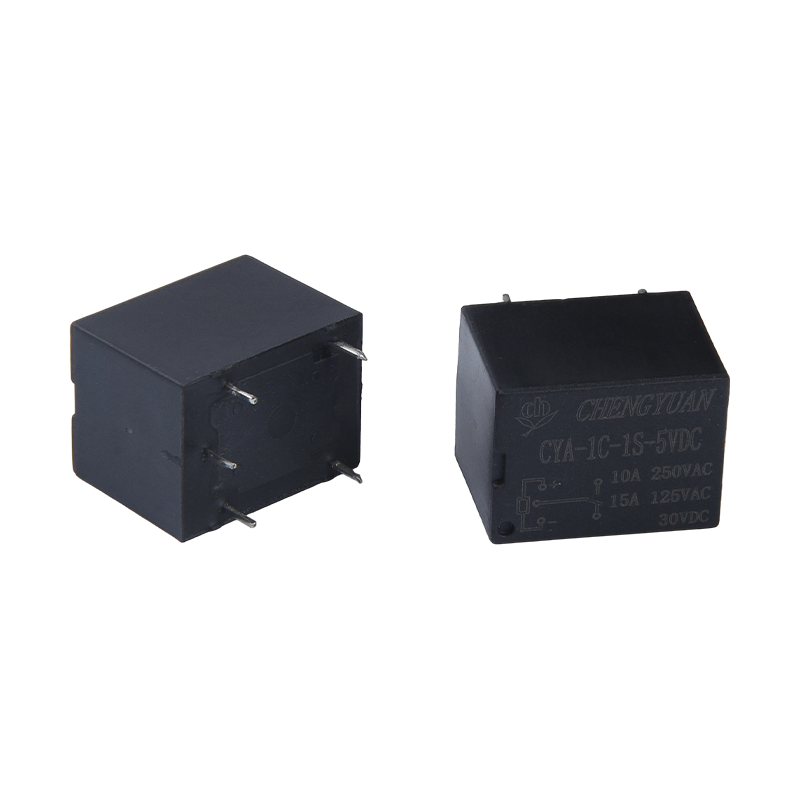

Ejemplo de marca de pedido
Modelo de relé(1)CYA
Tensión de la bobina 3 5 6 9 12 18 24 48VDC
Formulario de contacto 1A: Un conjunto de normalmente abiertos 1C: Un conjunto de conmutación
Forma de bobina 1S: bobina simple 2S: bobina doble
Material de contacto T: AgSnO2, Ninguno: AgCdO
Observaciones: (1) En un ambiente que contenga gases nocivos como H2S, SO2, NO2, etc., se recomienda utilizar productos sellados con plástico, y realizar pruebas y confirmación en el uso real; cuando no se requiere limpieza general, se recomienda
Se recomienda dar prioridad a los productos resistentes al fundente;
(2) Este producto es un producto respetuoso con el medio ambiente. Marque el número de característica correspondiente al realizar el pedido, donde (551) indica cumplimiento de RoHS (los contactos contienen cadmio) y (555) indica cumplimiento de RoHS (los contactos no contienen cadmio).
