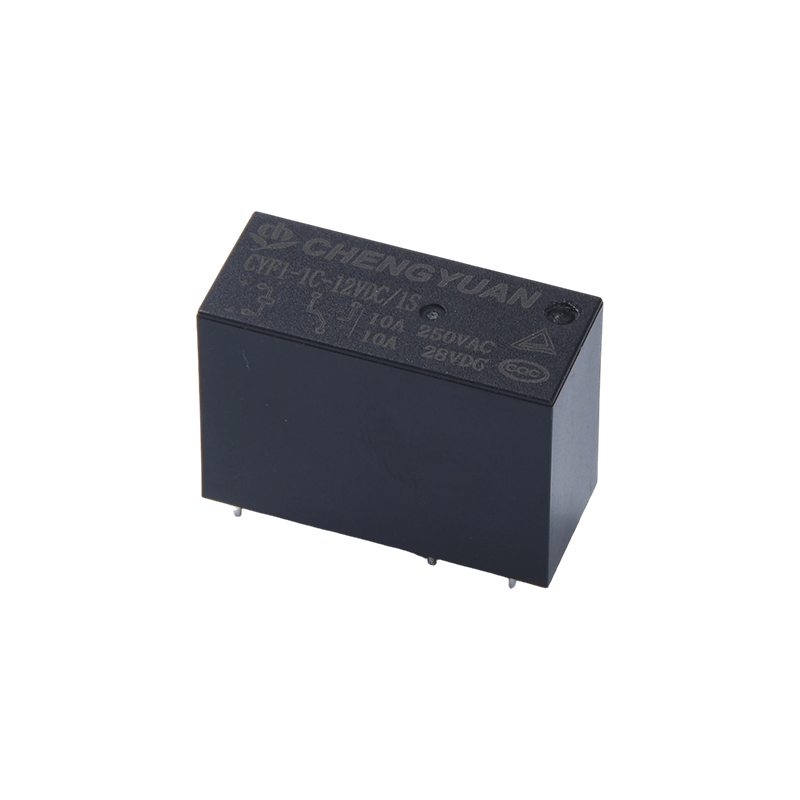

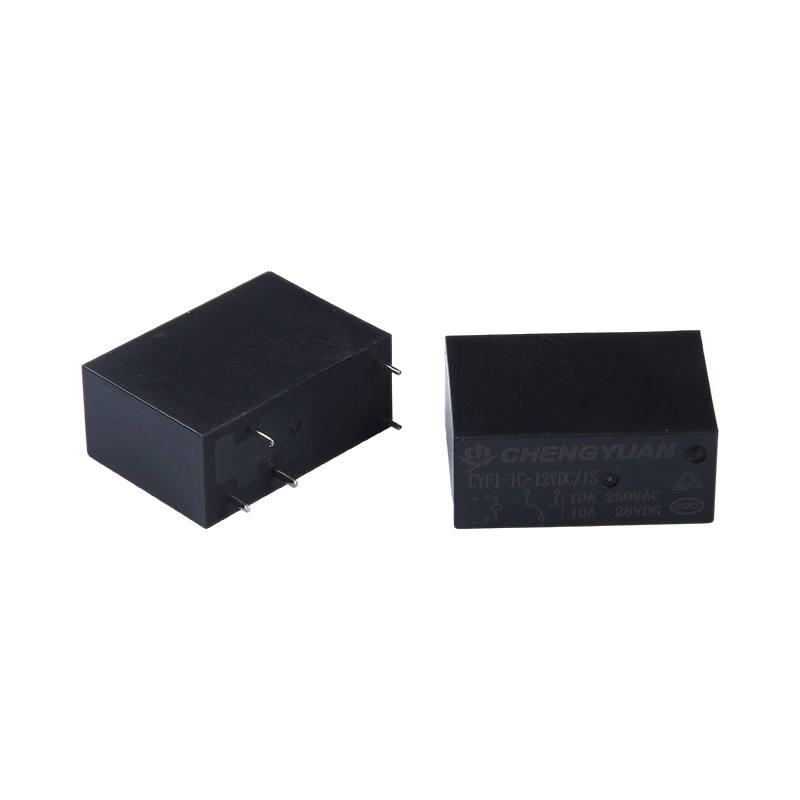

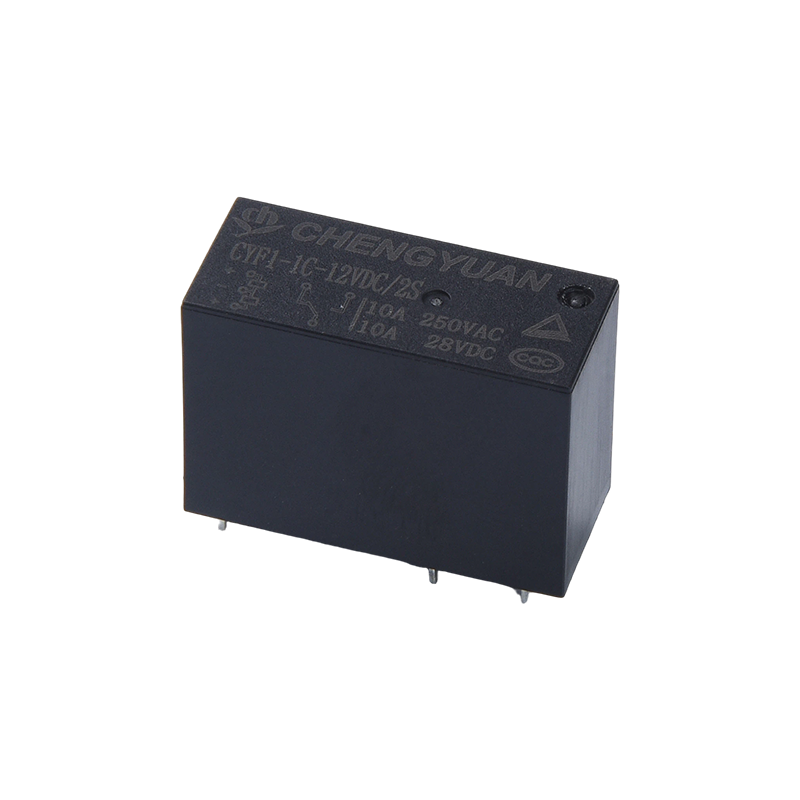

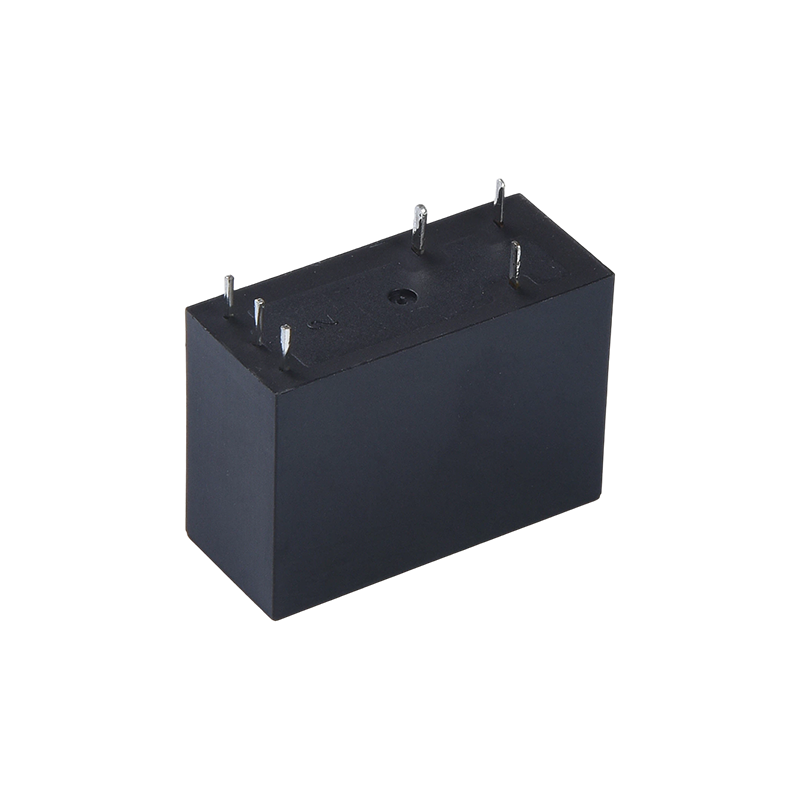

Ventajas del producto
• Consumo estático de energía cero: Utilizando el principio de enclavamiento magnético, el estado de los contactos se mantiene sin necesidad de alimentación continua después de la activación, reduciendo significativamente el consumo en espera del sistema.
• Alta carga y diseño compacto: Logra una capacidad máxima de conmutación de contactos de 16A en un encapsulado ultracompacto, ofreciendo alta densidad de potencia y ahorro de espacio en la PCB.
• Memoria de estado tras corte de energía: La posición de los contactos permanece sin cambios después de un fallo de alimentación, manteniendo el estado original sin necesidad de accionamiento al restaurarse la energía, ideal para circuitos de respaldo o enclavamientos de seguridad.
Características
• Capacidad máxima de conmutación de contactos de 16A
• Disponible en configuraciones de contactos conmutados de un polo y doble polo
• Tamaño ultracompacto con terminales estándar para PCB
• Disponible en versiones selladas y resistentes al flux
• Producto ecológico (cumple con ROHS)
• Dimensiones: (28.9 × 12.6 × 20.6) mm
Aplicaciones principales
• Medidores inteligentes y gestión energética: Utilizado para control remoto de conmutación en medidores prepago e interruptores inteligentes, logrando bajo consumo mediante tecnología de enclavamiento magnético.
• Electrodomésticos de ahorro energético: Integrado en el control principal de energía de electrodomésticos como aires acondicionados y calentadores de agua, reduciendo el consumo en espera y cumpliendo normas de eficiencia energética.
• Fuentes de alimentación ininterrumpida y almacenamiento de energía: Utilizado en circuitos de conmutación de salida de UPS e inversores fotovoltaicos, garantizando la continuidad del sistema mediante el mantenimiento del estado durante cortes de energía.
• Sistemas de seguridad y protección contra incendios: Utilizado en sistemas de alarma y circuitos de iluminación de emergencia para garantizar un estado confiable de conmutación durante fallos repentinos de energía.
Parámetros de contacto
|
Configuración de contacto
|
1A/1C
|
2A/2C
|
|
Resistencia de contacto
|
< 50 mΩ (1 A 6 VCC)
|
|
Material de contacto
|
AgSnO₂,AgCdO
|
|
Carga de contacto (resistiva)
|
20A 250VCA
16A 250VCA/28VCC
10A 250VCA/28VCC
|
8A 250VCA
5A 277VCA/28VCC
|
|
Voltaje de conmutación máximo
|
250 VCA / 28 VCC
|
|
Corriente de conmutación máxima
|
20A/16A/10A
|
8A/5A
|
|
Potencia de conmutación máxima
|
5000VA/480W
|
1200VA/150W
|
|
Durabilidad mecánica
|
1×10⁷ ciclos
|
|
Durabilidad eléctrica
|
1×10⁵ ciclos
|
Parámetros de la bobina
|
Potencia nominal de la bobina
-
|
Bobina única 540 mW
|
|
Bobina dual ≦1W (la potencia varía según la especificación)
|
|
Aumento de temperatura de la bobina
|
26°C (47°F) a voltaje nominal
|
|
Temperatura máxima
|
130°C (266°F)
|
Tabla de especificaciones de bobinas
|
Tensión nominal (VCC)
|
Establecer/restablecer voltaje (VCC)
|
Ancho de pulso (ms)
|
Resistencia de doble bobina (Ω±10%)
|
Resistencia de bobina única (Ω±10%)
|
|
Bobina 1
|
Bobina 2
|
|
3
|
≤2,40
|
≥50
|
12.5
|
10.6
|
12.5
|
|
5
|
≤4.00
|
≥50
|
37
|
33
|
42
|
|
12
|
≤9,60
|
≥50
|
200
|
169
|
267
|
|
24
|
≤19,2
|
≥50
|
800
|
680
|
1067
|
|
48
|
≤38,4
|
≥50
|
2780
|
2315
|
4267
|
Parámetros de rendimiento
|
Resistencia de aislamiento
|
100 MΩ (500 VCC)
|
|
Tensión soportada dieléctrica
|
Entre contacto y bobina
|
5000 VCA durante 1 min
|
|
Entre contactos abiertos
|
750 VCA durante 1 min
|
|
Tiempo de funcionamiento (a tensión nominal)
|
≤10 ms
|
|
Tiempo de liberación (a tensión nominal)
|
≤5 ms
|
|
Choque
|
Estabilidad
|
100m/s² (10g)
|
|
fuerza
|
1000 m/s² (100 g)
|
|
Vibración
|
10 Hz ~ 55 Hz, doble amplitud de 1,5 mm
|
|
Humedad
|
35%~85% humedad relativa
|
|
Rango de temperatura
|
-40°C ~ 85°C
|
|
Tipo de terminal
|
tipo de placa de circuito impreso
|
|
Peso
|
Aproximadamente 10 g
|
|
Tipo de embalaje
|
Tipo sellado de plástico, tipo resistente a soldadura
|
Certificaciones de seguridad
|
CCC
|
1A/1C
|
16A 250VCA
16A 28VCC10A
|
|
1A/1C
|
10 250 VCA
10 28 VCC
|
|
2A/2C
|
8A 250VCA
8A 28 VCC
|
|
TUV
|
1A/1C
|
16A250VAC cos phi=1
16A 28/R=0ms
|
|
1A/1C
|
10 250 VCA
10 28 VCC
|
|
2A/2C
|
8A250VAC cos phi=1
8A 28/R=0ms
|
Ejemplo de marca de pedido
Modelo de relé CYF
Tensión de bobina 5 6 9 12 18 24 48 VCC
Formulario de contacto 1A: un grupo normalmente abierto, 1C: un grupo de conversión, 2A: dos grupos normalmente abiertos, 2C dos grupos de conversión
Forma de bobina 1S: bobina simple 2S: bobina doble
Material de contacto T: AgSnO2, Ninguno: AgCdO
Observaciones: (1) En un entorno que contiene gases nocivos como H2S, SO2, NO2, etc., se recomienda utilizar productos sellados con plástico y realizar pruebas y confirmación en el uso real; cuando no se requiere una limpieza general, se recomienda
Se recomienda dar prioridad a los productos resistentes a los fundentes;
- Este producto es un producto respetuoso con el medio ambiente. Marque el número de característica correspondiente al realizar el pedido, donde (551) indica cumplimiento de RoHS (los contactos contienen cadmio) y (555) indica cumplimiento de RoHS (los contactos no contienen cadmio).
Diagrama de cableado, unidad de tamaño del orificio de montaje: mm
(1) No se especifican tolerancias dimensionales para algunas dimensiones externas del producto. Cuando las dimensiones externas son ≤1 mm, la tolerancia es ±0,2 mm; cuando las dimensiones externas están entre 1 y 5 mm, la tolerancia es de ±0,3 mm.
Cuando el tamaño total es >5 mm, la tolerancia es ±0,4 mm;
(2) Las dimensiones del orificio de montaje sin tolerancia dimensional son ±0,1 mm.
Cosas a tener en cuenta:
- El estado de fábrica del relé de enganche magnético es el estado de reinicio, pero debido a factores como el impacto durante el transporte o la instalación del relé, puede cambiar al estado de acción. Por lo tanto, cuando se utiliza (fuente de alimentación
Cuando esté conectado, restablezcalo al estado de acción o restablezca el estado según sea necesario.
- Para garantizar que el relé de enclavamiento magnético actúe o se reinicie, el voltaje de excitación aplicado a la bobina debe alcanzar el voltaje nominal y el ancho del pulso debe ser mayor que 5 veces el tiempo de acción o reinicio. no
Al aplicar voltaje a las bobinas de acción y reinicio, no aplique voltaje a las bobinas durante un período prolongado (más de 1 minuto).
- Durante el transporte, almacenamiento y aplicación del producto, mantenga el producto alejado de campos magnéticos fuertes para evitar cambios en el voltaje de funcionamiento y el voltaje de reinicio.
