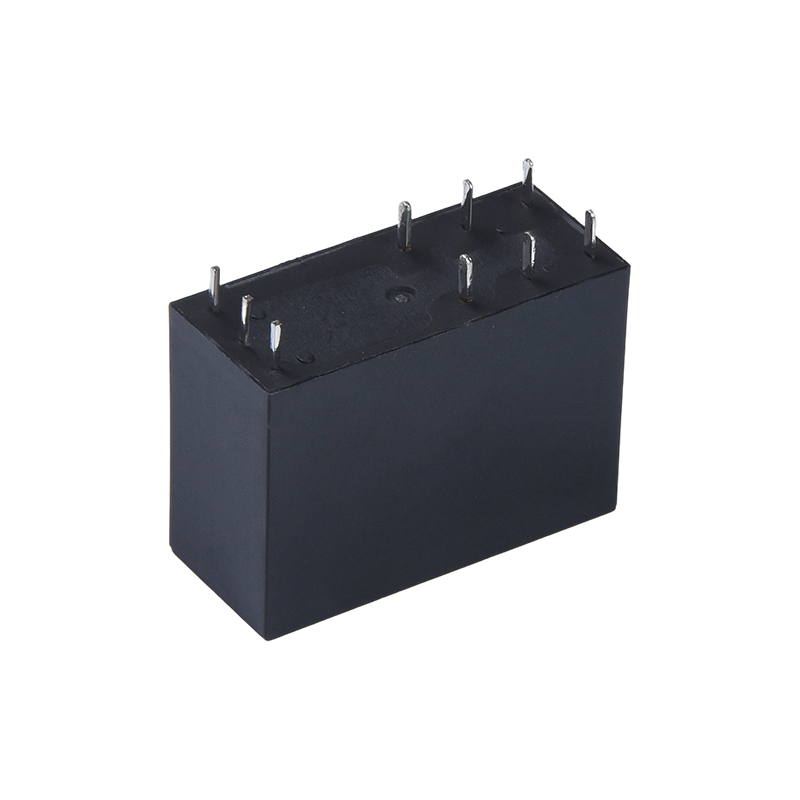

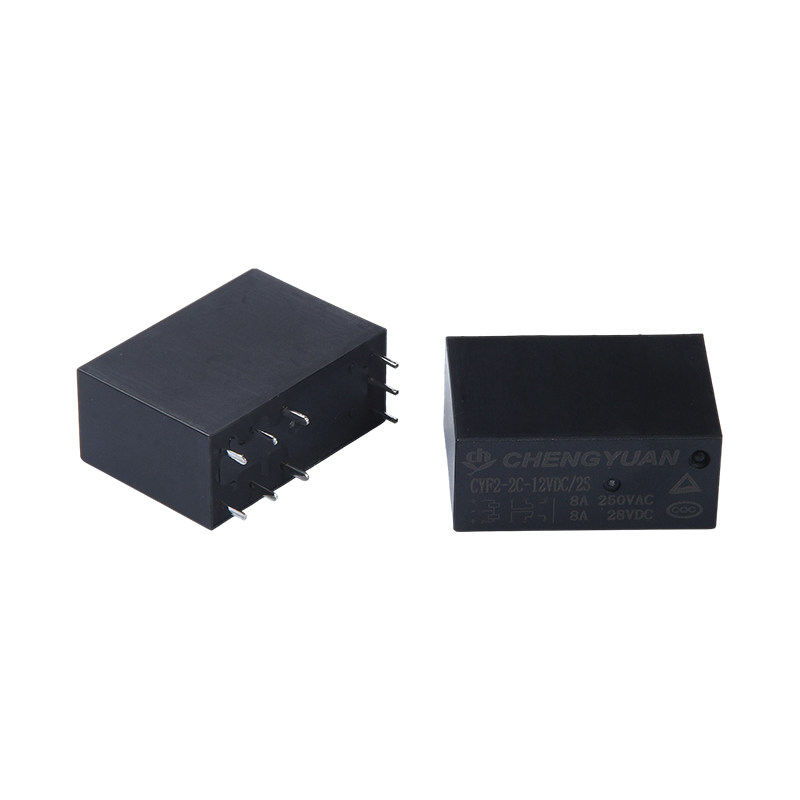

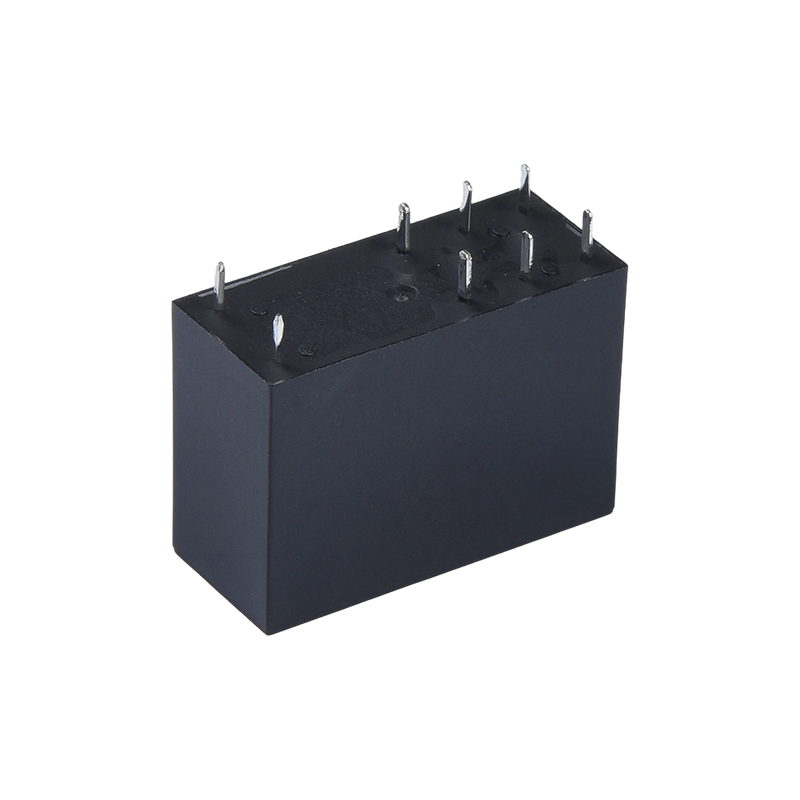

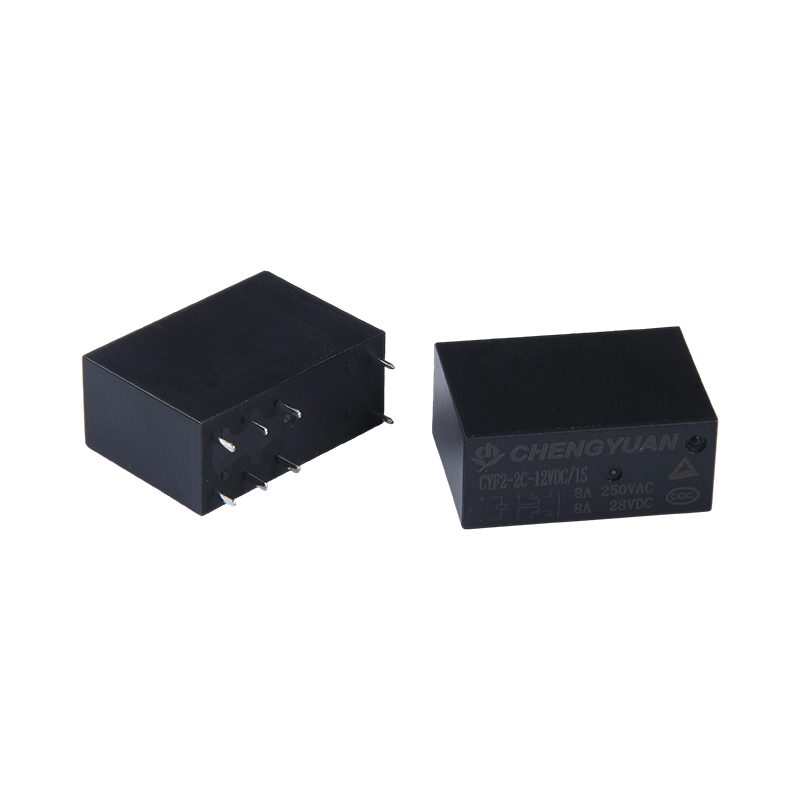

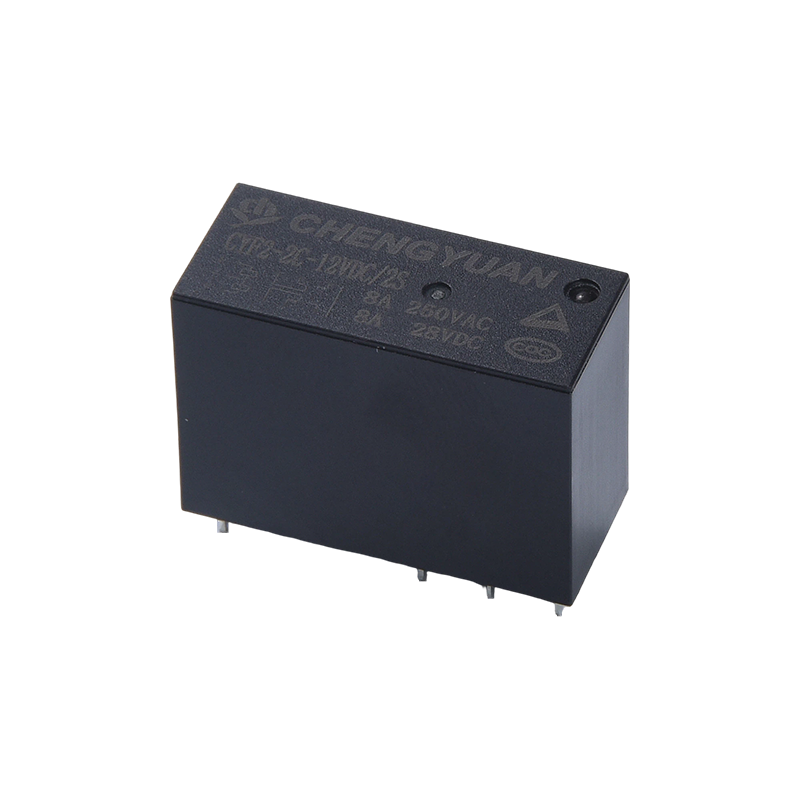

Características
1.Función de enclavamiento magnético: Utiliza excitación por pulsos; la bobina consume energía solo en el momento de la conmutación, y el estado del contacto permanece bloqueado automáticamente después de cortar la alimentación, reduciendo considerablemente el consumo energético del sistema.
2.Alta capacidad de conmutación: Los contactos soportan conmutación de corriente de hasta 8A, satisfaciendo las necesidades de control de alta potencia de electrodomésticos como aires acondicionados y hornos microondas.
3.Aislamiento de alta resistencia de voltaje: La resistencia de voltaje entre la bobina y los contactos alcanza 5000V, proporcionando un excelente aislamiento eléctrico y garantizando la seguridad del circuito de control.
4.Diseño compacto: Tamaño reducido y estructura compacta, ideal para montaje de alta densidad en placas PCB.
5.Amplio rango de voltaje de bobina: Disponible en varias especificaciones de bobina desde 3VDC hasta 48VDC, adaptándose a diferentes voltajes de control.
6.Certificaciones de seguridad: Certificado por TUV y CQC, cumpliendo con estándares internacionales de seguridad.
Aplicaciones típicas
1.Equipos de comunicación: Utilizado en estaciones base y equipos de conmutación para conmutación de circuitos de bajo consumo y enrutamiento de señales.
2.Electrodomésticos: Adecuado para aires acondicionados, hornos microondas y otros equipos como interruptor de control de potencia de ahorro energético.
3.Equipos de seguridad: Utilizado en sistemas de alarma y control de acceso para garantizar que el estado original de bloqueo o alarma se mantenga incluso en caso de corte de energía.
4.Equipos de oficina: Aplicado en equipos de automatización de oficina, como copiadoras e impresoras, para reducir el consumo de energía en modo de espera.
Datos de contacto
|
Tipo
|
CYF2
|
|
Material de contacto
|
aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1 A 16 V CC)
|
|
Carga nominal (carga resistiva)
|
5A/8A 250 VCA
|
|
Máx. corriente de conmutación
|
8A
|
|
Máx. voltaje de conmutación
|
277 VCA
|
|
Máx. alimentación de conmutación
|
2216VA
|
|
Mín. carga de conmutación
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (al voltaje nominal de la bobina)
|
15 ms máx. (Sin diodo)
|
|
tiempo de liberación
|
5 ms máx. (Sin diodo)
|
|
Resistencia de aislamiento
|
Mínimo 1000 MΩ (a 500 VCC)
|
|
Rigidez dieléctrica
|
Entre contactos abiertos: 1000VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 5000VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Funcional
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Resistencia a los golpes
|
Funcional
|
10G mínimo
|
|
Destructivo
|
10G mínimo
|
|
Resistencia
|
Resistencia mecánica (10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 operaciones (a temperatura ambiente)
|
|
Temperatura ambiente
|
-40 ℃ ~ 85 ℃ (sin condensación)
|
|
Peso
|
Aprox. 14g
|
Datos de la bobina (a 20 ℃)
|
Voltaje nominal
(VCC) |
Corriente de operación nominal ±10% (mA)
|
Resistencia de la bobina ±10% (Ω)
|
Potencia nominal de operación
|
Voltaje de operación (Máx.)
|
Voltaje de liberación (Mín.)
|
Tensión máxima permitida
|
|
3
|
240
|
12.5
|
Aproximadamente 0,72 W
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130 % de la tensión nominal
|
|
5
|
144
|
35
|
|
6
|
120
|
50
|
|
9
|
80
|
113
|
|
12
|
60
|
200
|
|
18
|
40
|
450
|
|
24
|
30
|
800
|
|
48
|
15
|
3200
|
|
3
|
180
|
17
|
Aproximadamente 0,54 W
|
|
5
|
108
|
46
|
|
6
|
90
|
67
|
|
9
|
60
|
150
|
|
12
|
45
|
270
|
|
18
|
30
|
600
|
|
24
|
22.5
|
1067
|
|
48
|
11.25
|
4267
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

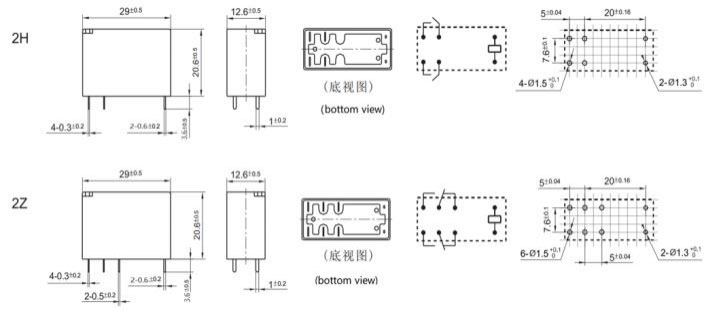

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

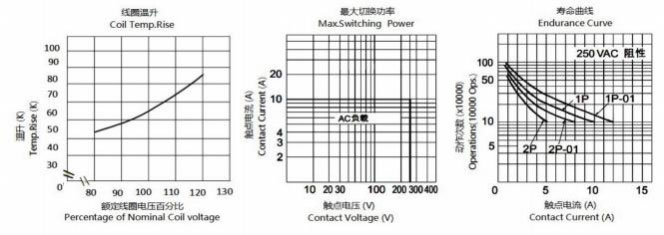

Curvas características
Información de pedido
CYF2 H - 2 - C - 12 VCC - H - D - T - XX
1 2 3 4 5 8 9
1: Tipo: CYF2
2: Su 8A Nil -5A
3: Número de Polos: 2-2Polos
4: Acuerdo de contacto: C de C ; H De A ; B De B
5: Tensión nominal: 3,5,6,9,12,18,24,48 VCC
6: Color de la carcasa: T -Transparente, H-Negro, L-Azul
7: Potencia de bobina: D-0.72W L-0.54W
8: Construcción protectora: a prueba de S-Flux,
SH-Tipo sellado lavable
9: Parámetro especial: tipo nulo-estándar
Letra o número-Requisito especial
Los relés a prueba de fundente no se pueden utilizar en ambientes con contaminantes como H2S, SO2, NO2, polvo, etc.
No se recomienda limpiar con agua ni procesar la superficie después de ensamblar los relés a prueba de fundente en la PCB.
Descargo de responsabilidad: la especificación es solo para referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por lo tanto, los usuarios deben estar en la posición correcta para elegir
producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en la caja antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe usarse.
