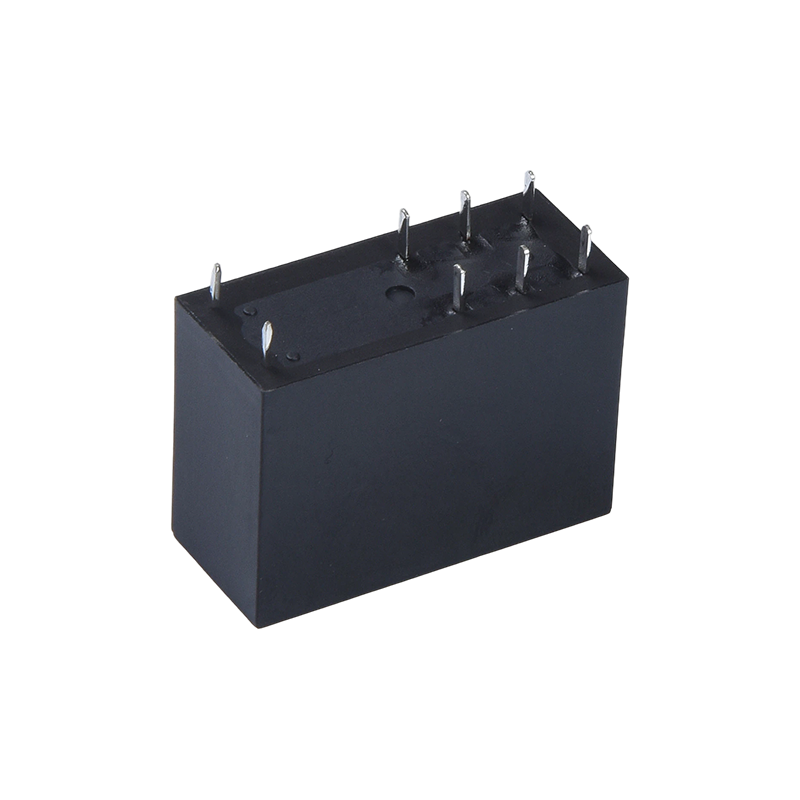

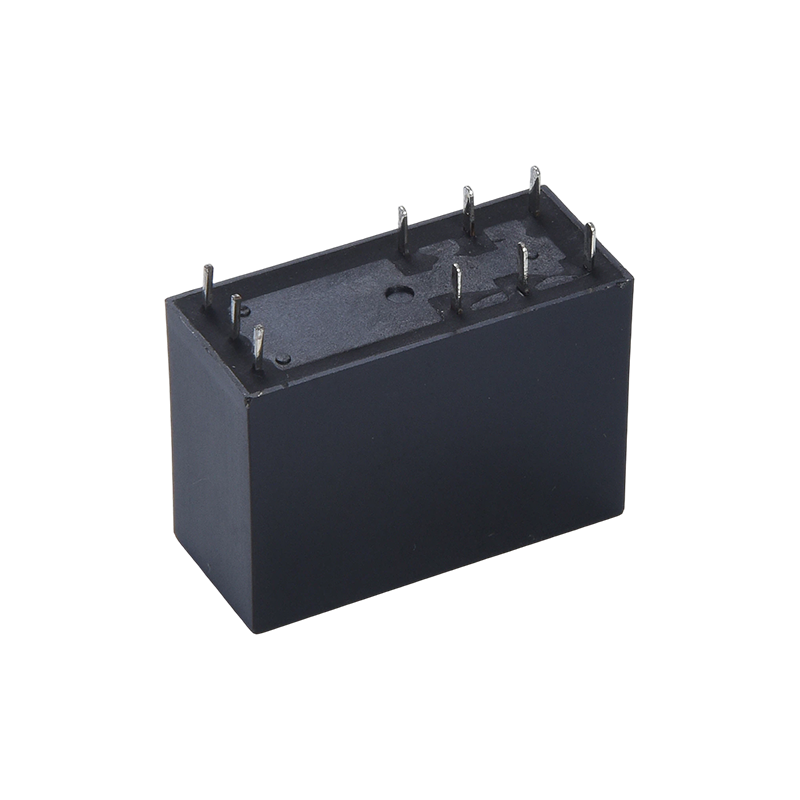

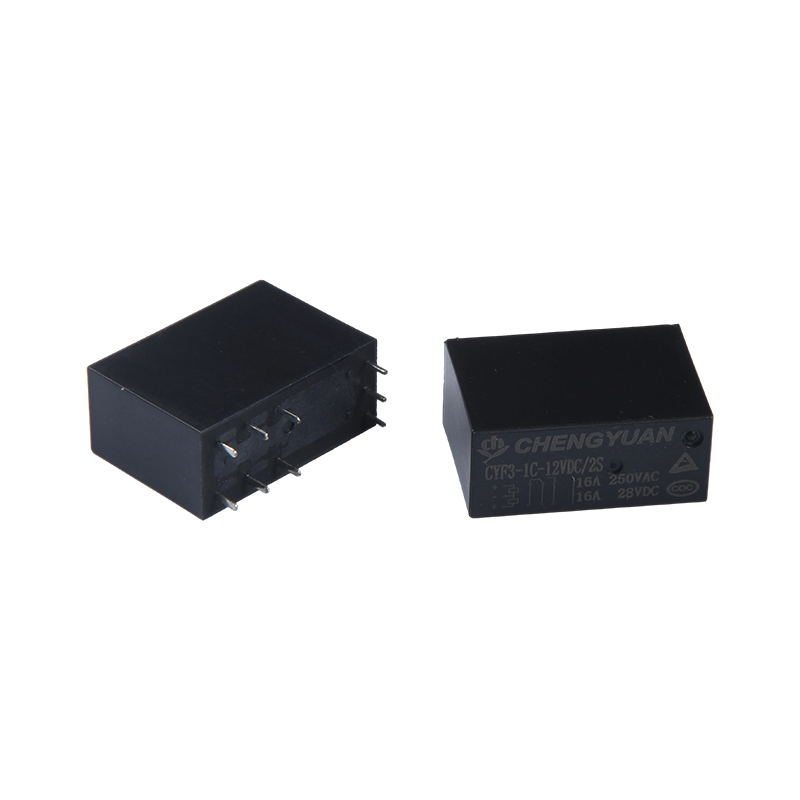

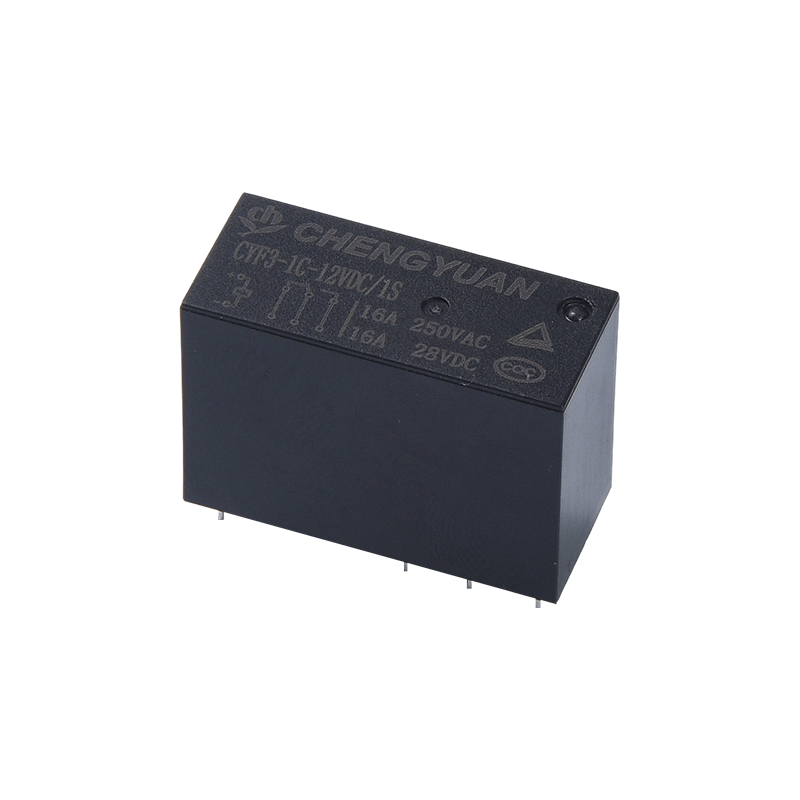

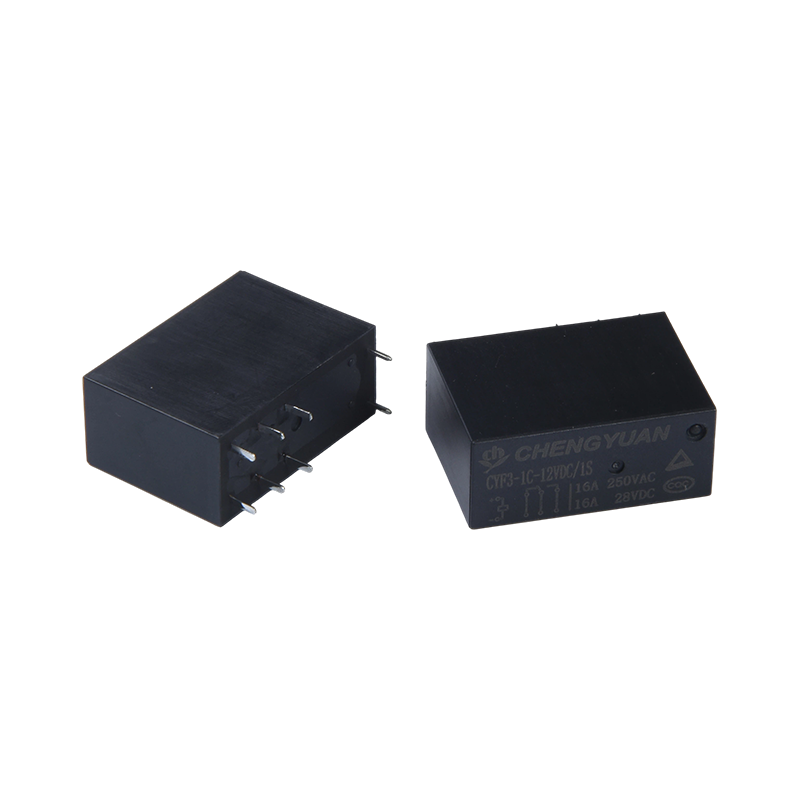

I. Estructura del producto y características de instalación
1.Estructura principal: Adopta una estructura biestable magnética, garantizando que el estado actual se mantenga incluso después de retirar la alimentación del extremo de control, logrando conmutación sin consumo de energía.
2.Características de instalación: Tamaño compacto, adecuado para escenarios de instalación de alta densidad, ahorrando eficazmente espacio en la placa PCB.
3.Compatible con ensamblaje automatizado: El diseño estructural es compatible con procesos estándar de instalación, facilitando el ensamblaje en masa y mejorando la eficiencia de producción.
II. Escenarios de aplicación
1.Equipos de comunicación: Adecuado para conmutación y control de circuitos en diversos dispositivos de comunicación, garantizando una transmisión estable de señales.
2.Equipos de seguridad: Adecuado para monitoreo de seguridad, sistemas de alarma y otros equipos de seguridad, garantizando un funcionamiento seguro gracias a su alta confiabilidad y resistencia de voltaje.
3.Equipos de oficina: Utilizado para el control interno de circuitos en equipos de oficina como impresoras y copiadoras.
4.Electrodomésticos: Adecuado para control de carga y conmutación de circuitos en electrodomésticos como aires acondicionados y hornos microondas.
III. Ventajas principales
1.Alta capacidad de carga: Capacidad de conmutación de contactos de 17A, adecuada para necesidades de control de equipos de potencia media y alta, con una amplia gama de aplicaciones.
2.Alta resistencia de voltaje: Resistencia de voltaje de 5000V, mejorando la seguridad en entornos de circuitos complejos.
3.Instalación flexible: Tamaño compacto para instalaciones de alta densidad, ahorrando espacio interno.
4.Bajo consumo y retención prolongada: La estructura biestable magnética logra conmutación sin consumo energético y retención prolongada del estado, reduciendo el consumo de energía.
5.Certificaciones autorizadas: Certificado por TUV y CQC, reduciendo el riesgo de fallos y mejorando la confiabilidad.
Datos de contacto
|
Tipo
|
CYF3
|
|
Material de contacto
|
aleación de plata
|
|
Resistencia de contacto
|
100 mΩ máx. (a 1 A 16 V CC)
|
|
Carga nominal (carga resistiva)
|
16A250VAC /17A 277 VCA
|
|
Máx. corriente de conmutación
|
16A
|
|
Máx. voltaje de conmutación
|
277VAC
|
|
Máx. alimentación de conmutación
|
4709VA
|
|
Mín. carga de conmutación
|
6V 1A
|
|
Características
|
|
Tiempo de funcionamiento (al voltaje nominal de la bobina)
|
15 ms máx. (Sin diodo)
|
|
tiempo de liberación
|
5 ms máx. (Sin diodo)
|
|
Resistencia de aislamiento
|
Mínimo 1000 MΩ (a 500 VCC)
|
|
Rigidez dieléctrica
|
Entre contactos abiertos: 1000VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 5000VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
destructivo
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Funcional
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Resistencia a los golpes
|
Funcional
|
10G mínimo
|
|
destructivo
|
10G mínimo
|
|
Resistencia
|
Resistencia mecánica (10800ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 operaciones (a temperatura ambiente)
|
|
Temperatura ambiente
|
-40 ℃ ~ 85 ℃ (sin condensación)
|
|
Peso
|
Aprox. 14g
|
| Datos de la bobina (a 20 ℃) |
|
Voltaje nominal
(VCC) |
Corriente de operación nominal ±10% (mA) |
Resistencia de la bobina ±10% (Ω) |
Potencia nominal de operación |
Voltaje de operación (Máx.) |
Voltaje de liberación (Mín.) |
Tensión máxima permitida |
|
|
|
| 3 |
240 |
12.5 |
Aproximadamente 0,72 W |
75% del nominal
voltaje |
5% del nominal
voltaje |
130 % de la tensión nominal |
| 5 |
144 |
35 |
| 6 |
120 |
50 |
| 9 |
80 |
113 |
| 12 |
60 |
200 |
| 18 |
40 |
450 |
| 24 |
30 |
800 |
| 48 |
15 |
3200 |
| 3 |
180 |
17 |
Aproximadamente 0,54 W |
| 5 |
108 |
46 |
| 6 |
90 |
67 |
| 9 |
60 |
150 |
| 12 |
45 |
270 |
| 18 |
30 |
600 |
| 24 |
22.5 |
1067 |
| 48 |
11.25 |
4267 |
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

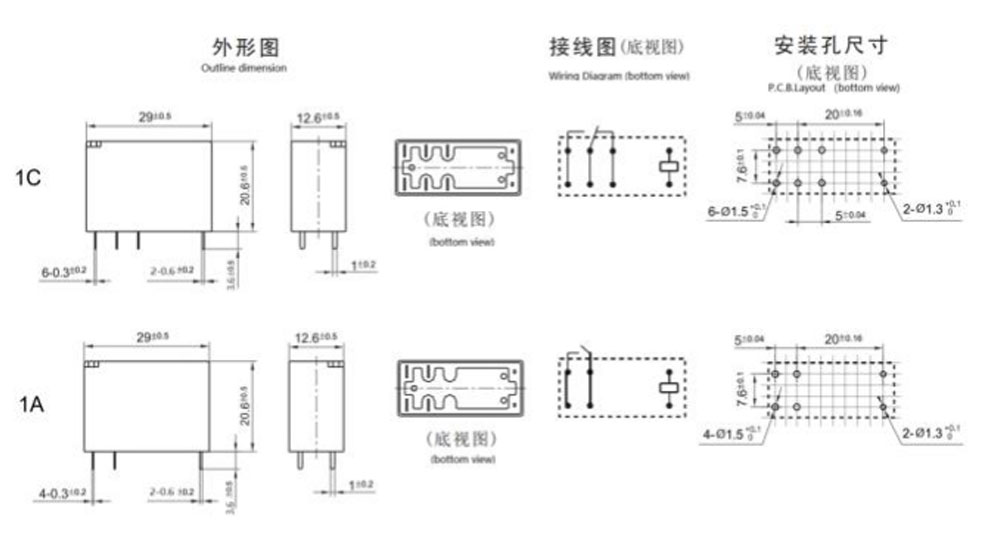

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad: mm)

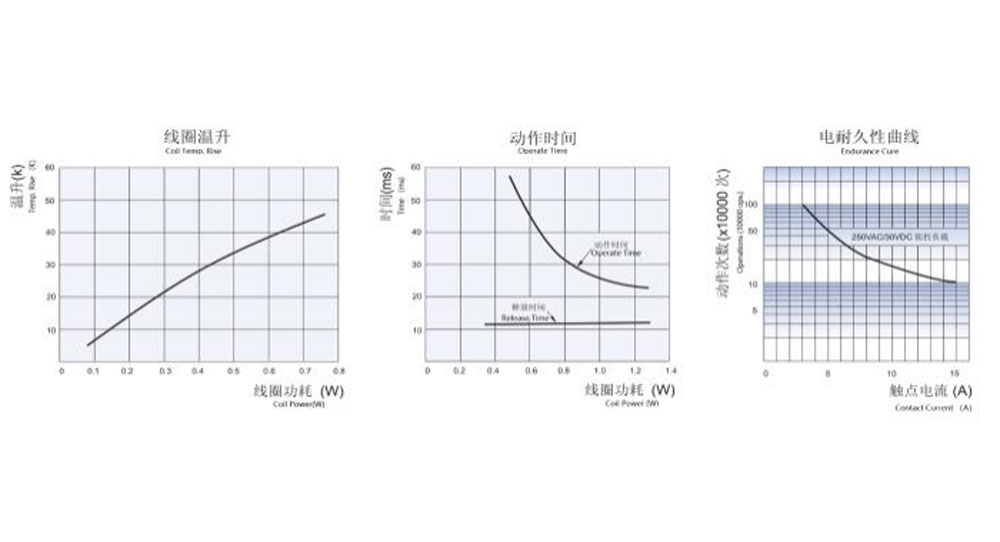

Curvas características
Informunción de pedido
CYF3 - 1 - C - 12 VCC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Tipo: CYF3
2: Número de Polos: 1-1Polo
3: Acuerdo de contacto: C De C ; H De A ; B De B
4: Tensión nominal: 3,5,6,9,12,18,24,48 VCC
5: Color de la carcasa: T -Transparente, H-Negro, L-Azul
6: Potencia de bobina: D-0.72W L-0.54W
7: Construcción protectora: a prueba de S-Flux,
Lavable tipo SH-Sellado
8: Parámetro especial: tipo nulo-estándar
Letra o número-Requisito especial
Los relés a prueba de fundente no se pueden utilizar en ambientes con contaminantes como H2S, SO2, NO2, polvo, etc.
No se recomienda limpiar con agua ni procesar la superficie después de ensamblar los relés a prueba de fundente en la PCB.
Descargo de responsabilidad: La especificación es solo como referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por lo tanto, los usuarios deben estar en la posición correcta para elegir
producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en la caja antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizar.
