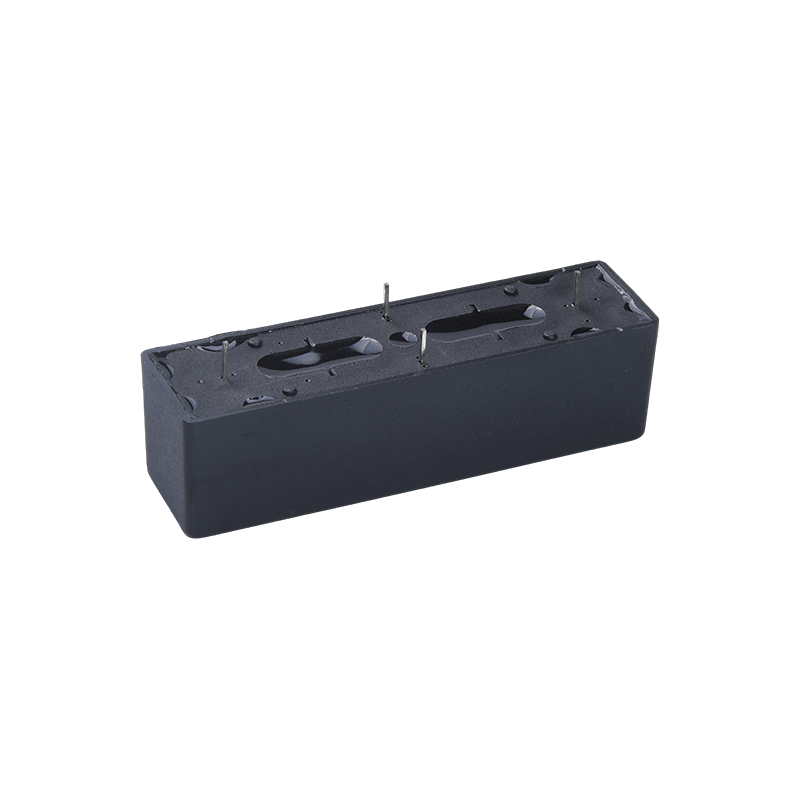

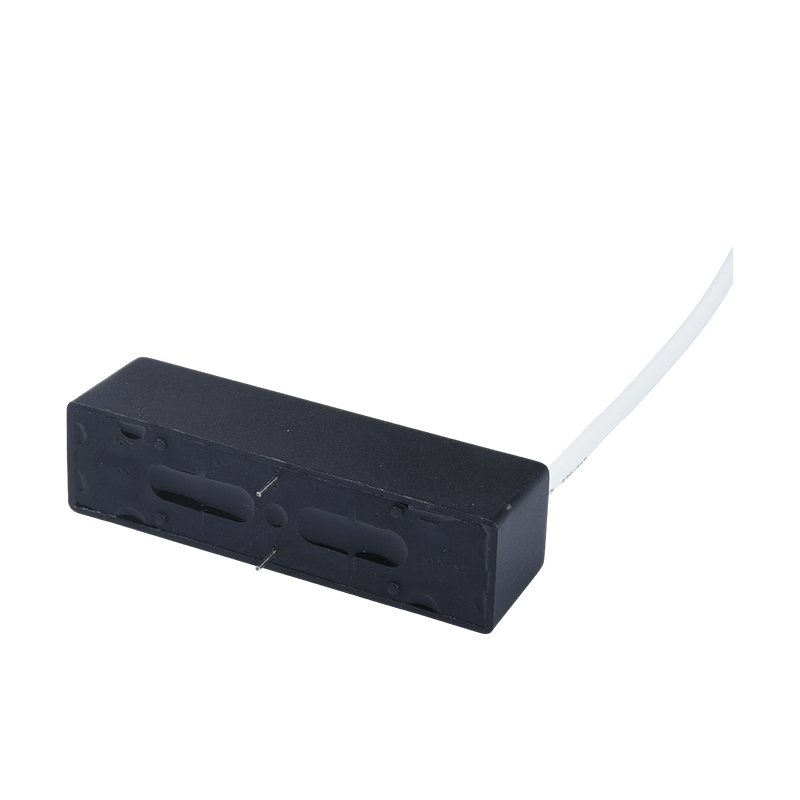

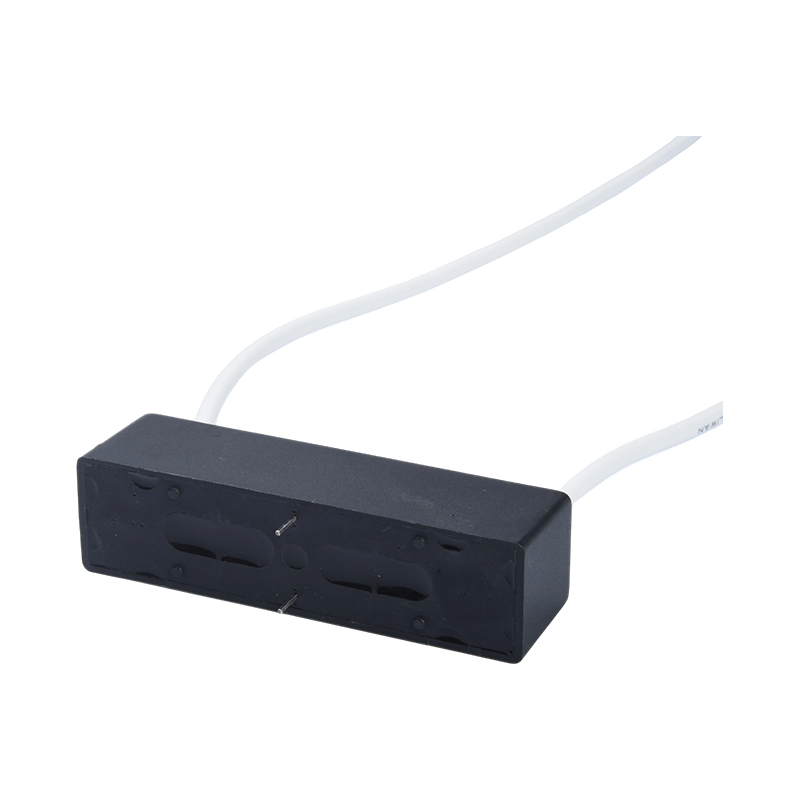

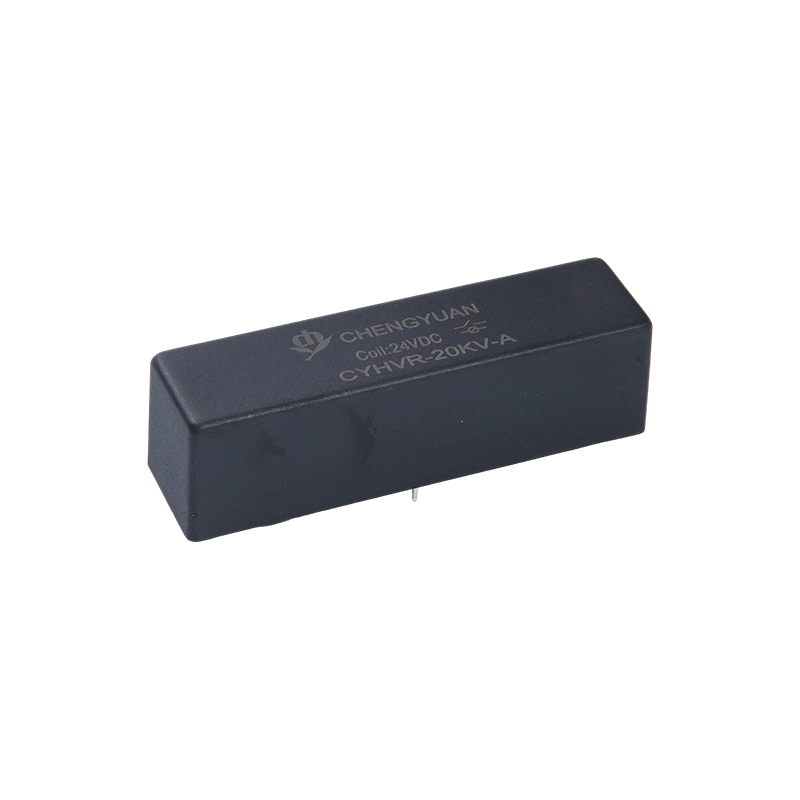

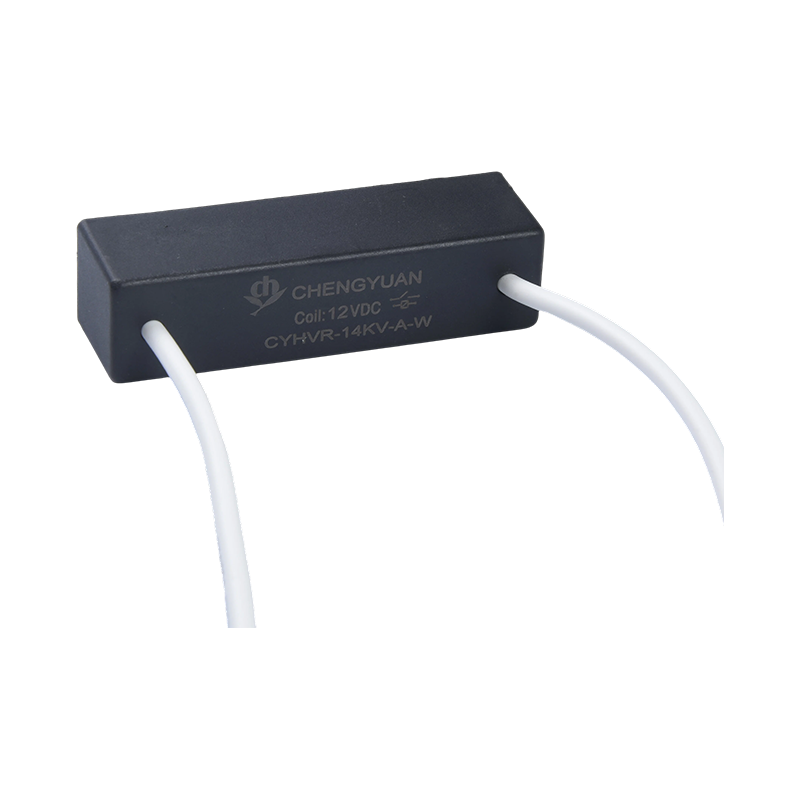

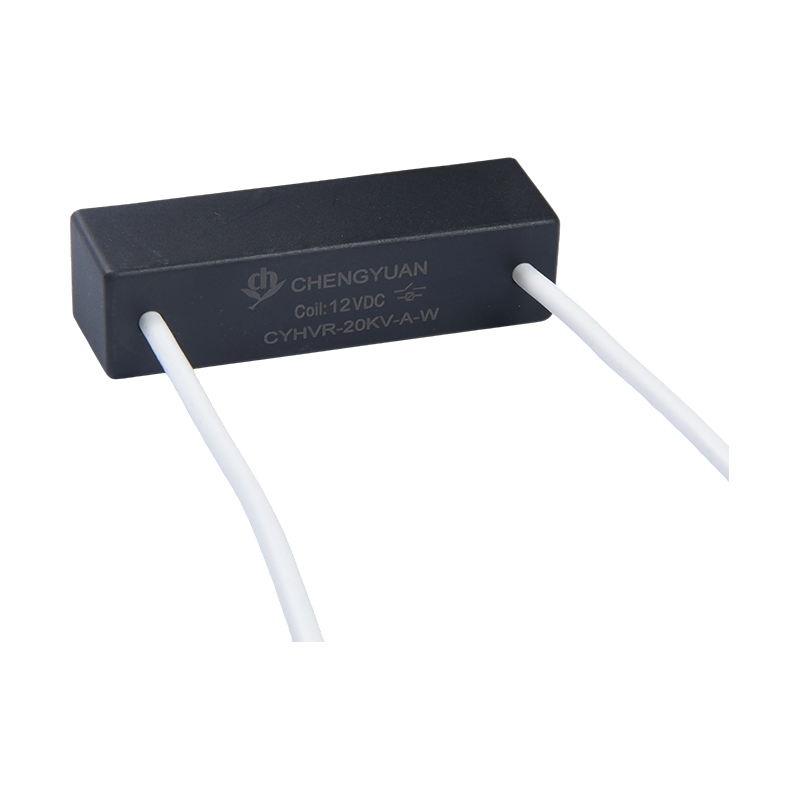

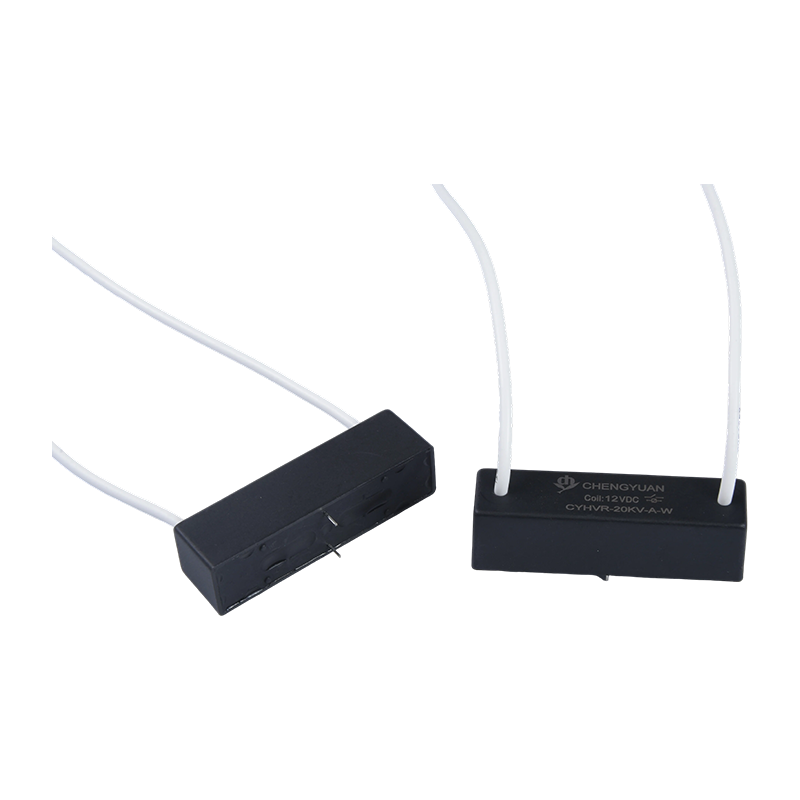

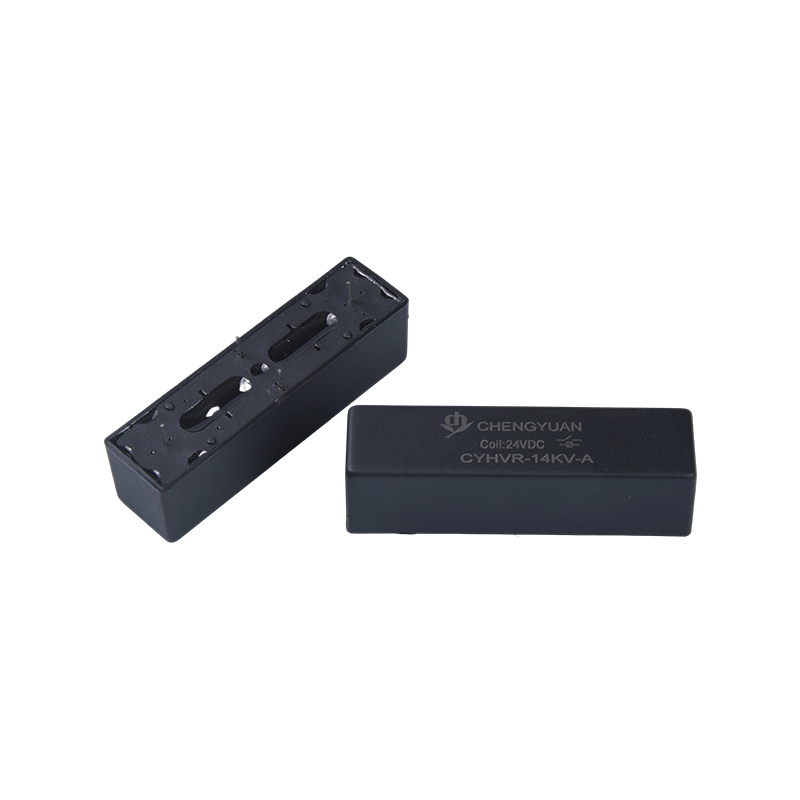

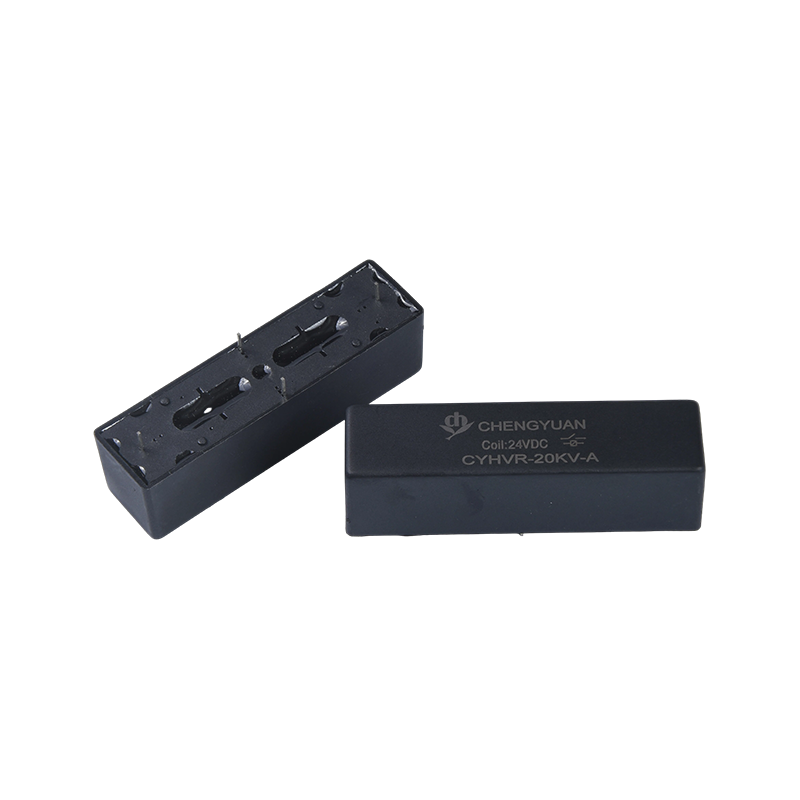

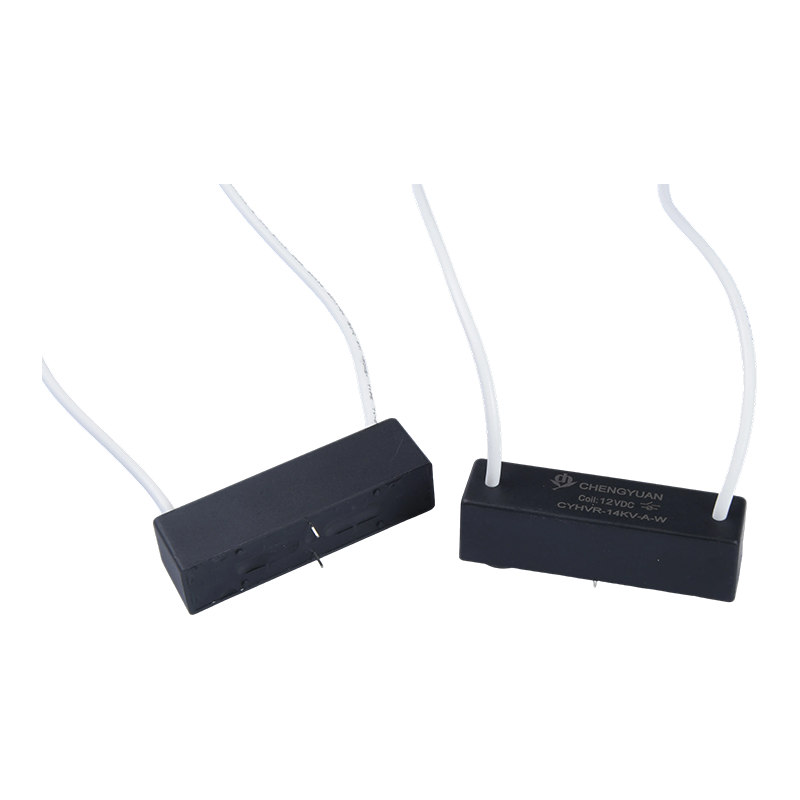

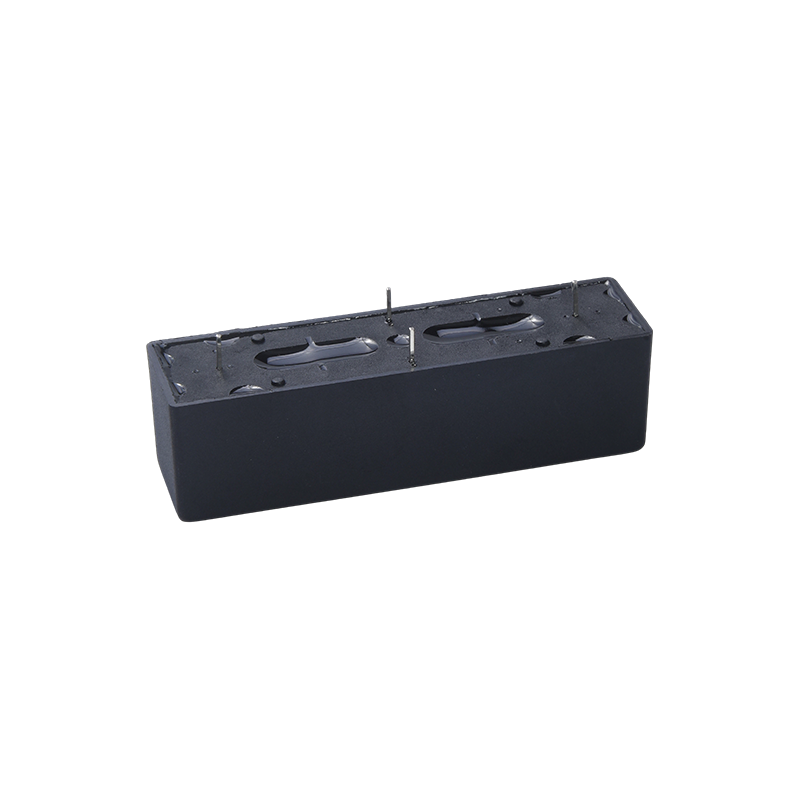

Características del producto
• Conmutación de alta corriente: Mantiene una capacidad de carga de 3A incluso en entornos de alto voltaje, soportando aplicaciones donde coexisten alto voltaje y alta corriente.
• Rendimiento confiable de aislamiento: Utiliza tecnología de interruptor Reed para proporcionar un excelente aislamiento de señales, garantizando la seguridad del sistema de control.
• Opciones flexibles de instalación: Disponible en dos configuraciones: tipo PCB y PCB con cable, adaptándose a diferentes diseños de placas de circuito y requisitos de distancia de fuga para alto voltaje.
• Amplio rango de voltaje de bobina: El voltaje de la bobina abarca de 5VDC a 24VDC, facilitando la compatibilidad con circuitos de control estándar.
Aplicaciones típicas
• Sistemas de nuevas energías: Utilizado en inversores fotovoltaicos y sistemas de almacenamiento de energía para la conmutación de barras colectoras DC de alto voltaje y el control de carga y descarga.
• Equipos de prueba de alto voltaje: Funciona como componente central de conmutación en equipos de prueba de alto voltaje para ensayos de rigidez dieléctrica y detección de aislamiento.
• Electrónica de potencia: Proporciona protección automática de circuitos y control en convertidores de potencia de alto voltaje.
• Aeroespacial: Adecuado para circuitos de control de alto voltaje en equipos aviónicos, cumpliendo estrictos estándares de seguridad.
• Control industrial de alto voltaje: Utilizado en automatización industrial para protección de equipos de alto voltaje y control de conmutación de circuitos.
|
Calificación de contacto
|
|
Acuerdo de contacto
|
1 Formulario A 1 Formulario B
|
|
Calificación de contacto
|
50W
|
|
Voltaje de conmutación máx. (PICO CC o CA) Máx.
|
CC.7.5KV,
|
|
Tensión de ruptura mínima
|
CC.10KV
|
|
Corriente de conmutación máx.
|
2.0A
|
|
Máx. Corriente de transporte
|
3.0A
|
|
Vida operativa
|
electrico
|
DC.10000V-1mA 0.5X106 Operaciones MIN (R.L.)
|
|
Mecanico
|
1*108 Operaciones MIN(R.L.)
|
|
Parámetro de la bobina (23 ℃)
|
|
Voltaje de la bobina (VCC)
|
Resistencia de la bobina (Ω ± 10 %)
|
Corriente normal (mA)
|
Tensión de liberación VCC (mín.)
(10% del voltaje nominal)
|
Voltaje de captación VCC (máx.)
(80% del voltaje nominal)
|
|
Nominal
|
máx.
|
|
5
|
6.5
|
50
|
100.0
|
0.5
|
4.0
|
|
12
|
15.6
|
200
|
60.0
|
1.2
|
9.6
|
|
24
|
31.2
|
720
|
33.3
|
2.4
|
19.2
|
Precaución: 1. El uso de cualquier voltaje de bobina inferior al voltaje nominal de la bobina comprometerá el funcionamiento del relé.
2. El voltaje de activación y liberación es solo para fines de prueba y no debe usarse como criterio de diseño.
|
Condición de operación
|
|
Resistencia de contacto
|
150mΩ
|
|
Voltaje de ruptura
|
Abrir contactos
|
DC10KV
|
|
Contactos con bobina
|
DC20KV
|
|
Resistencia de aislamiento
|
Abrir contactos
|
Contactos abiertos 1X109ΩMIN.(DC.100V)
|
|
Contactos para BOBINA
|
Contactos a bobina 1X109ΩMIN.(DC.100V)
|
|
Capacitancia electromotriz
|
2,0 pF MÁX.
|
|
Tiempo de operación
|
4,0 ms
|
|
Hora de lanzamientoTiempo de liberación
|
2,0 ms
|
|
Vibración
|
20G(0~55Hz.1.5mm)
|
|
Choque
|
30G (11 mS, 1/2 onda sin)
|
|
Temperatura de funcionamiento
|
-20℃-70℃
|
|
Temperatura de almacenamiento
|
-35℃-90℃
|
|
Temperatura de soldadura
|
5 seg. máx 260 ℃
|

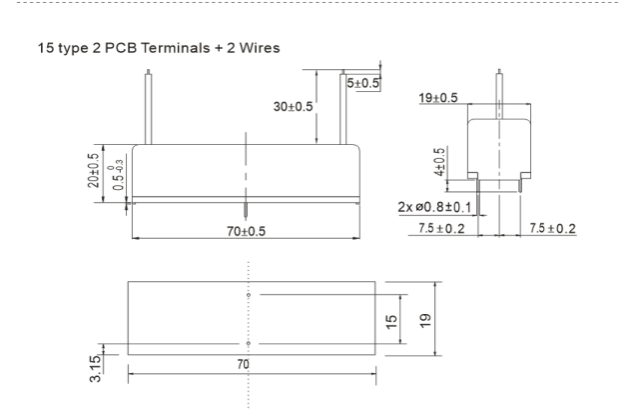

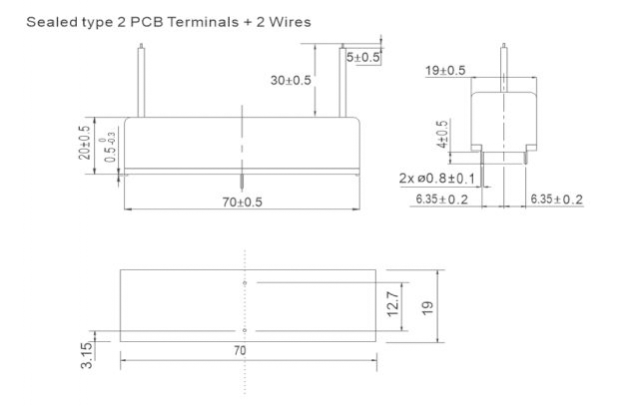

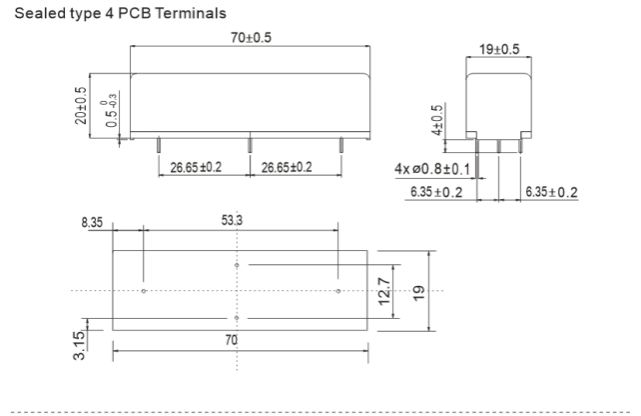

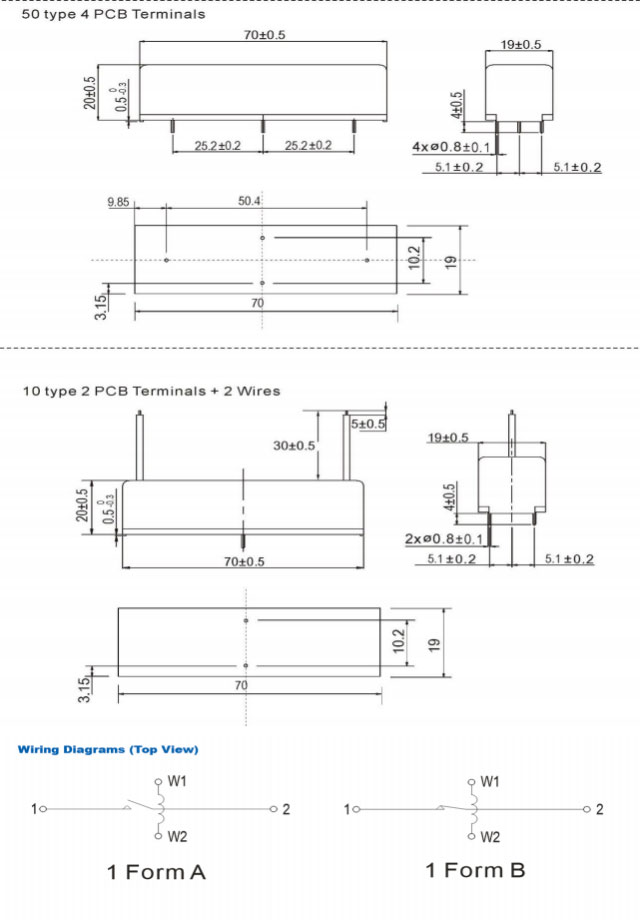

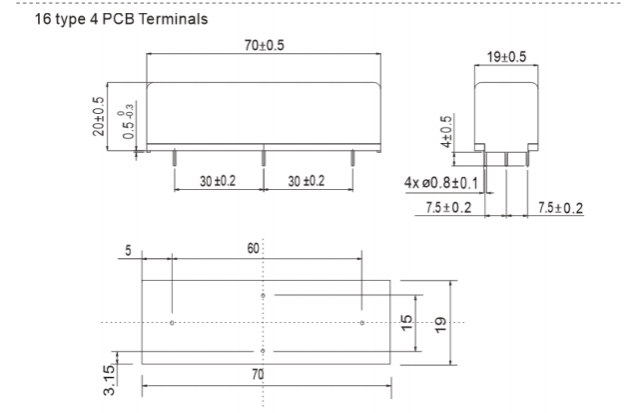

Dimensiones (mm/pulgadas)
|
Información de pedido
|
|
CYHVR- 12 - A - 14K - W - 15
1 2 3 4 5 6
|
|
1, número de artículo: CYHVR
2, voltaje nominal de la bobina (V): CC: 12,24
3, Formulario de contacto: A: Apertura normal, B: Cierre normal
4, voltaje de ruptura mínimo: CC: 10 kV
5, Tipo de terminal: NIL: tipo PCB, W: cable PCB
6. Distancia de terminal: NIL: tipo sellado, 15: tipo 15, tipo 16:16, tipo 10:10, tipo 50:50
|
1. El voltaje de ruptura es DC.15KV
2, tipo de PCB, tipo de cable de PCB
|
Calificación de contacto
|
|
Acuerdo de contacto
|
1 Formulario A 1 Formulario B
|
|
Calificación de contacto
|
50W
|
|
Voltaje de conmutación máx. (PICO CC o CA) Máx.
|
CC.10KV,
|
|
Tensión de ruptura mínima
|
CC. 15KV
|
|
Corriente de conmutación máx.
|
2.0A
|
|
Máx. Corriente de transporte
|
3.0A
|
|
Vida operativa
|
electrico
|
DC.10000V-1mA 0.5X106 Operaciones MIN(R. L.)
|
|
Mecanico
|
1*108 Operaciones MIN(R.L.)
|
