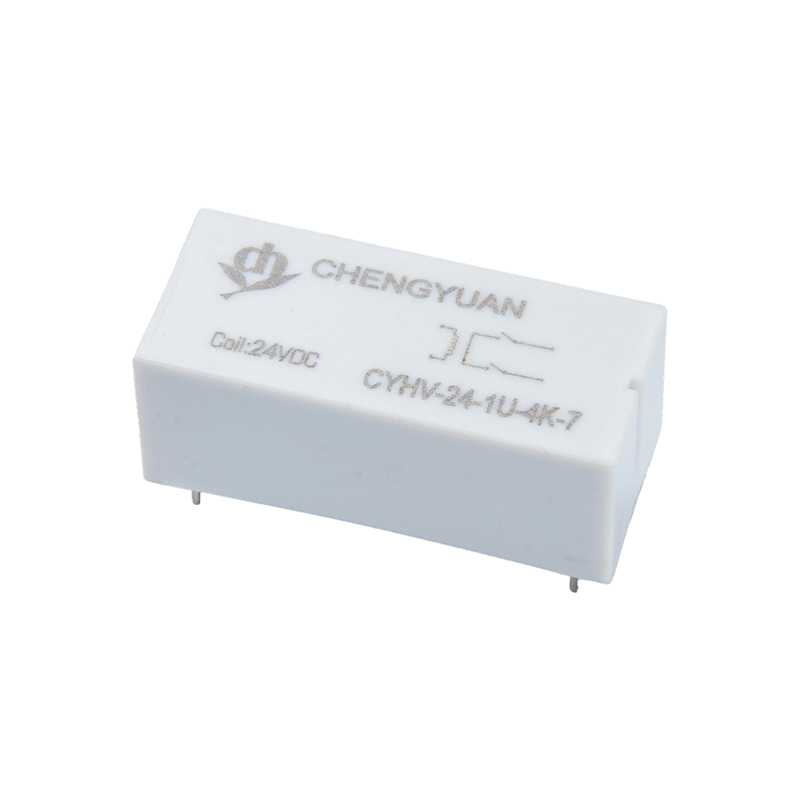

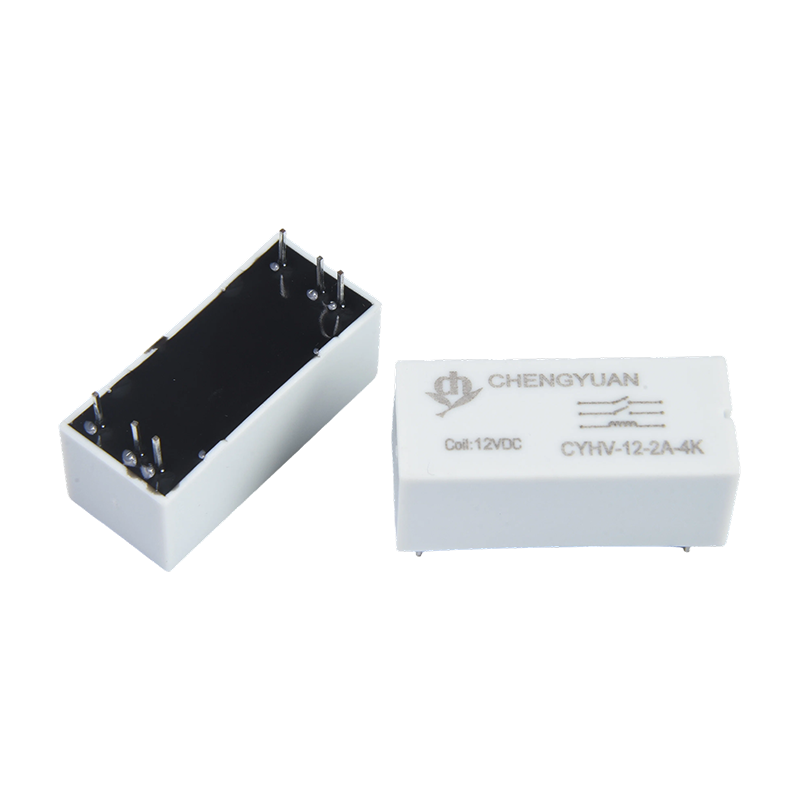

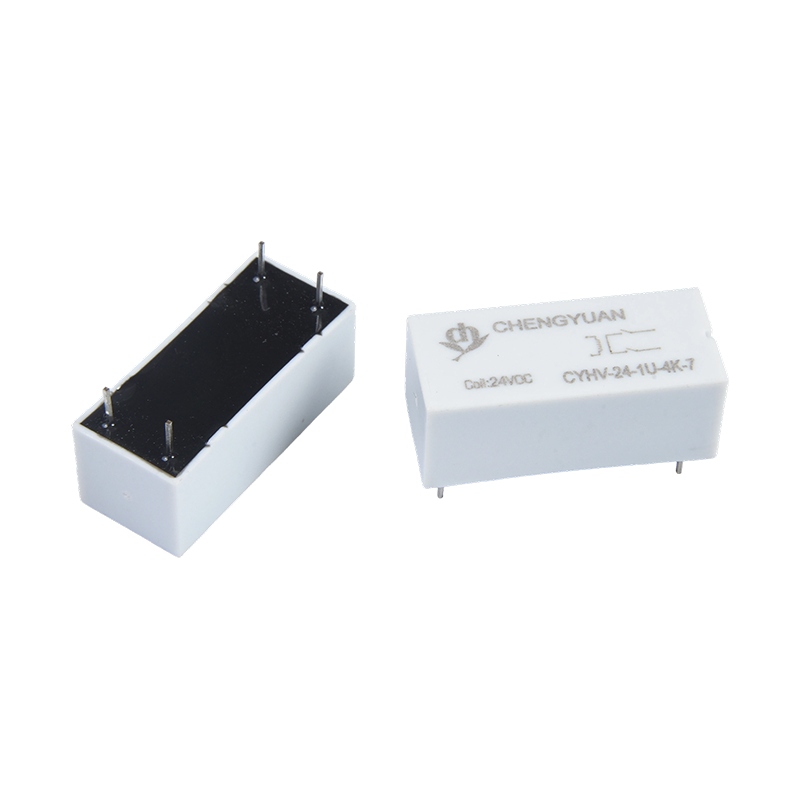

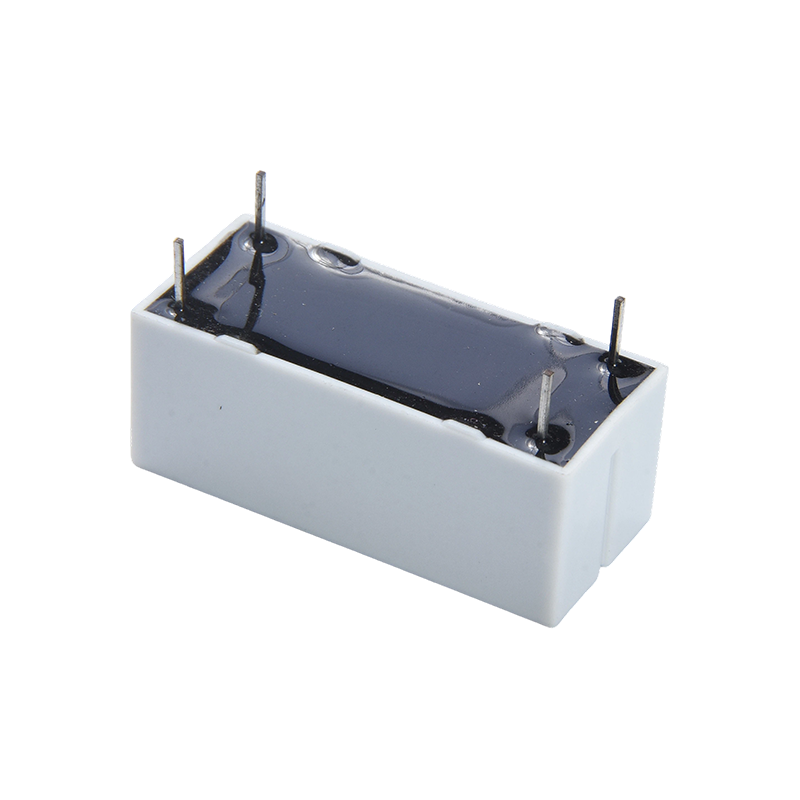

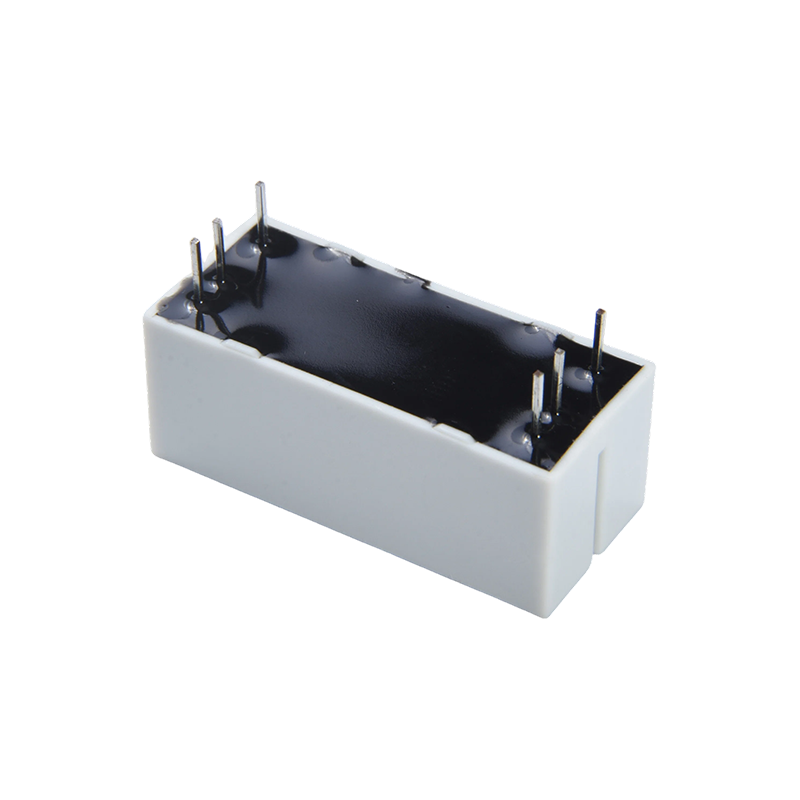

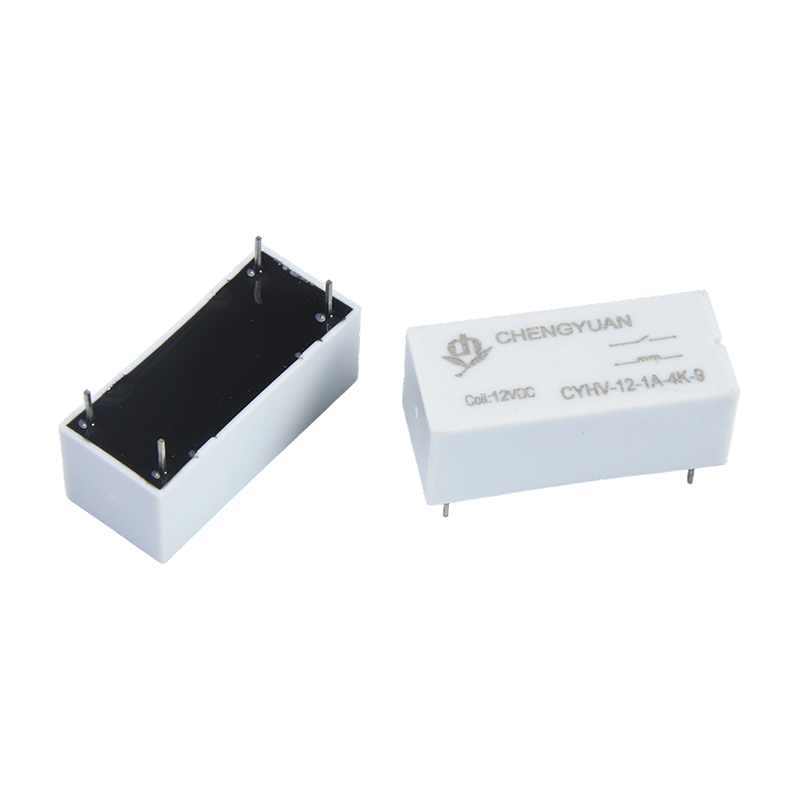

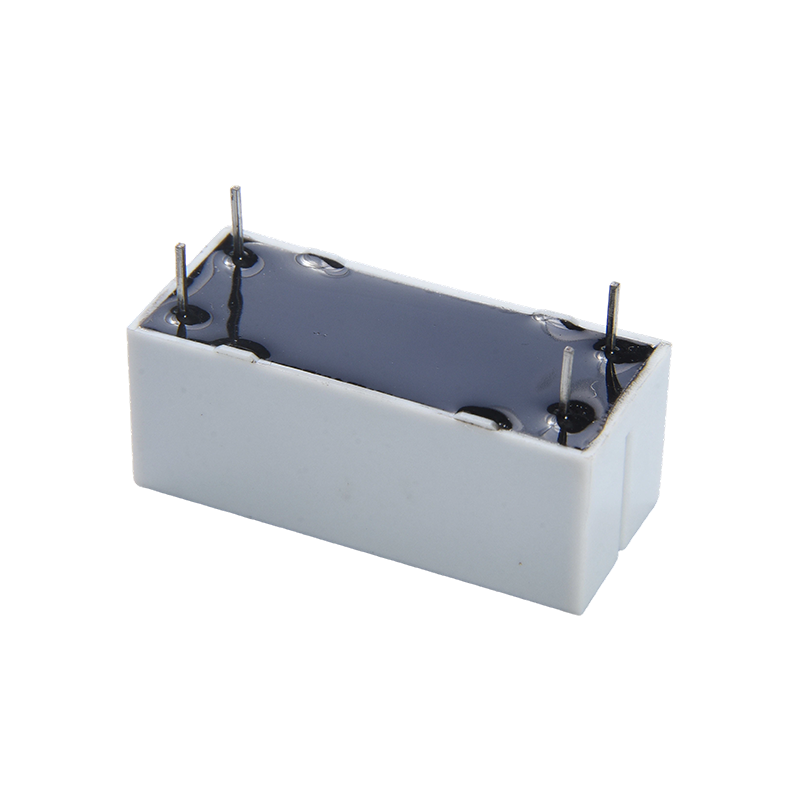

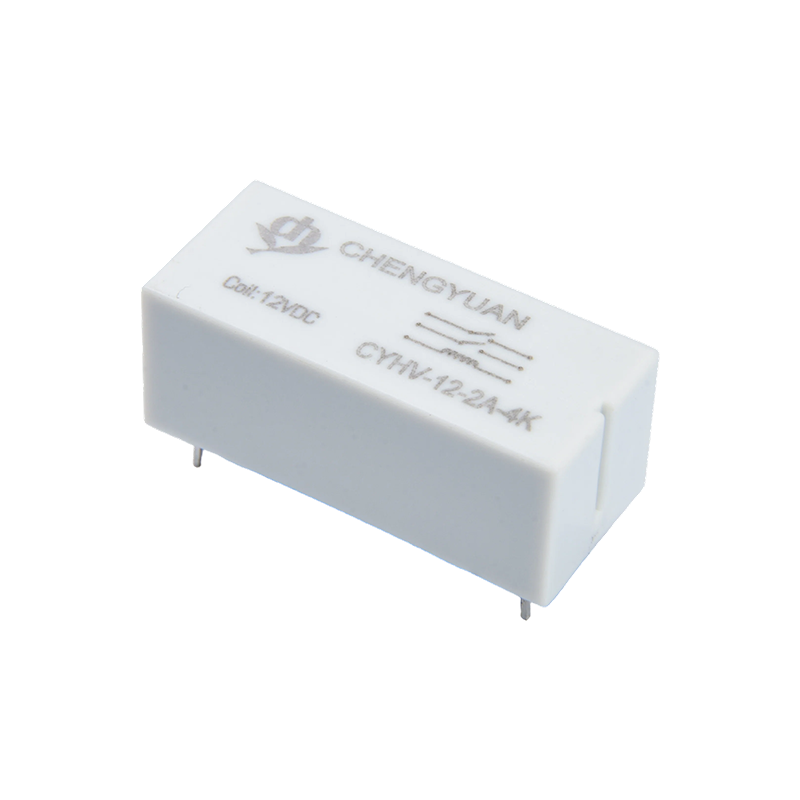

Ventajas del producto
• Aislamiento de ultraalto voltaje: Resistencia de voltaje entre contactos de hasta 6000V, proporcionando excelentes capacidades de aislamiento de alto voltaje para relés a nivel PCB y bloqueando eficazmente las interferencias de alto voltaje.
• Conmutación de alto voltaje y baja corriente: Optimizado para la conmutación de corrientes débiles bajo alto voltaje (por ejemplo, 10mA @ 1500VDC) o corrientes convencionales bajo bajo voltaje (por ejemplo, 1A @ 30VDC), con un rango de aplicación claramente definido.
• Estructura sellada de larga vida útil: El interruptor Reed está sellado en gas inerte, sin piezas móviles sujetas a desgaste, ofreciendo una vida mecánica extremadamente larga e inmunidad al polvo y la humedad ambiental.
Características principales
• Especificaciones de carga multinivel: Soporta diversas condiciones de carga: 10mA/1500VDC, 15mA/1000VDC y 1A/30VDC, adaptándose tanto a escenarios de microcorriente de alto voltaje como de corriente convencional de bajo voltaje.
• Bobina de alta sensibilidad: Bajo consumo de energía de accionamiento de la bobina, compatible con señales de control de bajo voltaje de 3-24VDC y fácilmente accionable directamente mediante circuitos integrados.
• Montaje compacto en PCB: Diseño miniatura de encapsulado, soldadura directa en PCB, ahorro de espacio y adecuación para diseños internos de instrumentos de alta densidad.
• Respuesta rápida: Acción rápida del interruptor Reed y corto tiempo de conmutación, cumpliendo con los requisitos de temporización para muestreo de señales en instrumentación.
Aplicaciones principales
• Equipos de monitoreo de seguridad: Utilizado en muestreo de señales de alto voltaje o conmutación de circuitos de prueba en monitores de aislamiento, comprobadores de rigidez dieléctrica y detectores de arco eléctrico.
• Instrumentos de precisión: Integrado en fuentes de alimentación de alta precisión, medidores y equipos de imagen médica (como controles de generadores de alto voltaje para rayos X) para proporcionar aislamiento de alto voltaje y conmutación de señales.
• Comunicación y control industrial: Utilizado como componente confiable de aislamiento y conmutación en interfaces de comunicación y módulos de entrada de alto voltaje PLC que requieren aislamiento de alto potencial.
• Sistemas de nuevas energías: Aplicado en circuitos de aislamiento para muestreo de voltaje en inversores fotovoltaicos y sistemas de gestión de baterías (BMS).
|
Datos de contacto
|
|
Tipo
|
CYHV
|
|
Material de contacto
|
electrochapa Ir Rh
|
|
Acuerdo de contacto
|
1A; 2A; 1U
|
|
Resistencia de contacto
|
1A/2A: 150 mΩ máx. (a 1 A 16 V CC) 1U: 150 mΩ*2 máx. (a 1 A 16 V CC)
|
|
Carga nominal (carga resistiva）
|
100W
|
|
Máx. corriente de conmutación
|
1A
|
|
Máx. voltaje de conmutación
|
1000 VCC
|
|
Máx. Llevar corriente
|
2.5A
|
|
Características
|
|
Tiempo de funcionamiento (al voltaje nominal de la bobina)
|
1 ms máx. (Sin diodo)
|
|
tiempo de liberación
|
0,3 ms máx. (Sin diodo)
|
|
Resistencia de aislamiento
|
Mínimo 100 MΩ (a 100 VCC)
|
|
Rigidez dieléctrica
|
Entre contactos abiertos: (1A/2A)4000VAC, (1U)6000VDC
|
|
Entre bobina y contacto: (1A/2A)4000VAC, (1U)6000VDC
|
|
Resistencia a las vibraciones
|
destructivo
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Funcional
|
10-55 Hz, con doble amplitud de 1,5 mm
|
|
Resistencia a los golpes
|
Funcional
|
10G mínimo
|
|
destructivo
|
10G mínimo
|
|
Resistencia
|
Resistencia mecánica (10800ops./h)
|
100000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
1000000 operaciones (a temperatura ambiente)
|
|
Temperatura ambiente
|
-10 ℃ ~ 65 ℃ (sin condensación)
|
|
Peso
|
Aprox. 10g
|
|
Datos de la bobina (a 20 ℃)
|
|
Voltaje nominal
(VCC) |
Corriente de operación nominal ±10% (mA)
|
Resistencia de la bobina ±10% (Ω)
|
Potencia nominal de operación
|
Voltaje de operación (Máx.)
|
Voltaje de liberación (Mín.)
|
Tensión máxima permitida
|
|
5
|
33.3
|
150
|
0.166
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130 % de la tensión nominal
|
|
12
|
24
|
500
|
0.288
|
|
24
|
15
|
1600
|
0.36
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

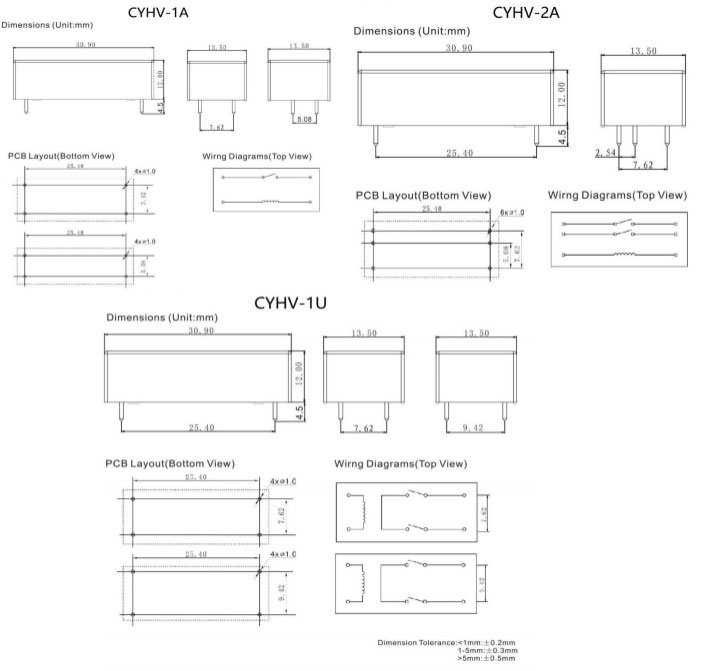

Dimensión del contorno, Diagrama de cableado, diseño de PCB (Unidad: mm)
Información de pedido
CYHV - 1 A - 12 VCC -7 - XX
1 2 3 4 5 6
1: Tipo: CYHV
2: Número de Polos: 1-1Polo
3: Acuerdo de contacto: A De A ; U de U
4: Tensión nominal: 5,12,24 VCC
5: Distancia del pie: 5-5,08; 7- 7,62 ; 9 - 9,42
6: Parámetro especial: tipo estándar nulo
Letra o número-Requisito especial
Descargo de responsabilidad: la especificación es solo para referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por lo tanto, los usuarios deben estar en la posición correcta para elegir
producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en la caja antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe usarse.
