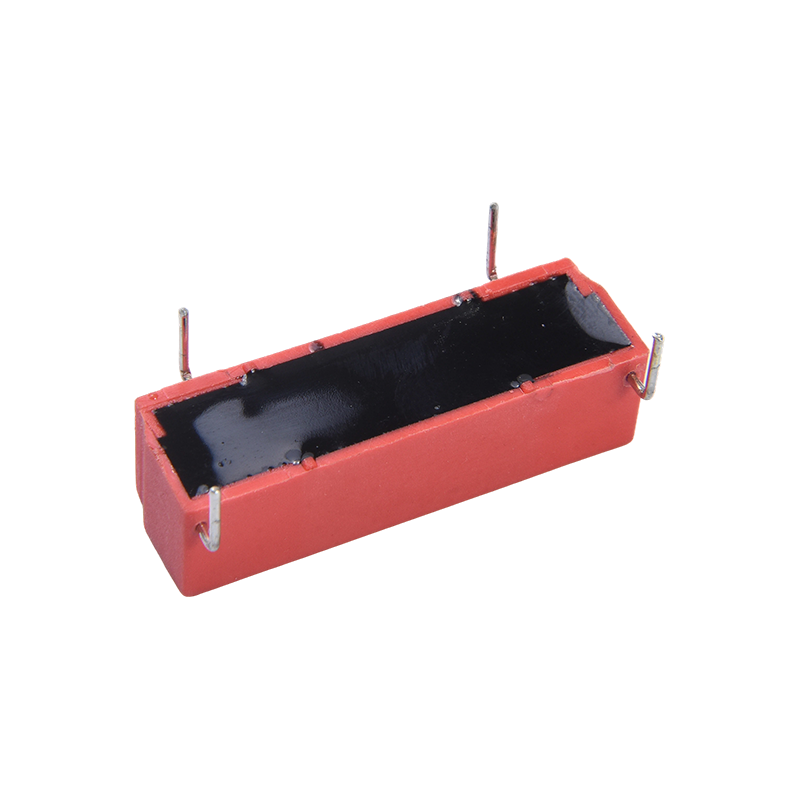

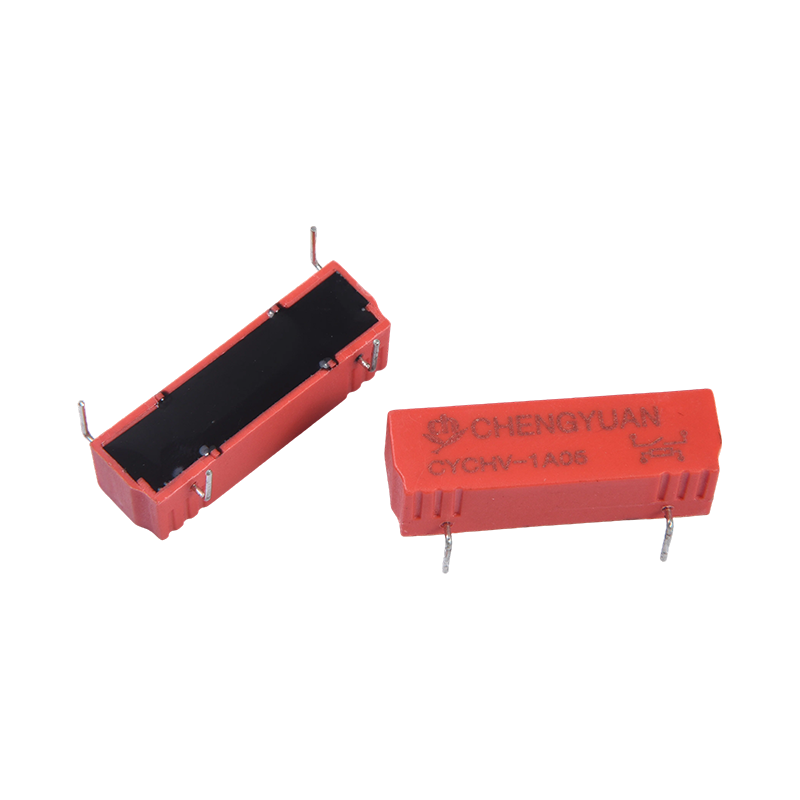

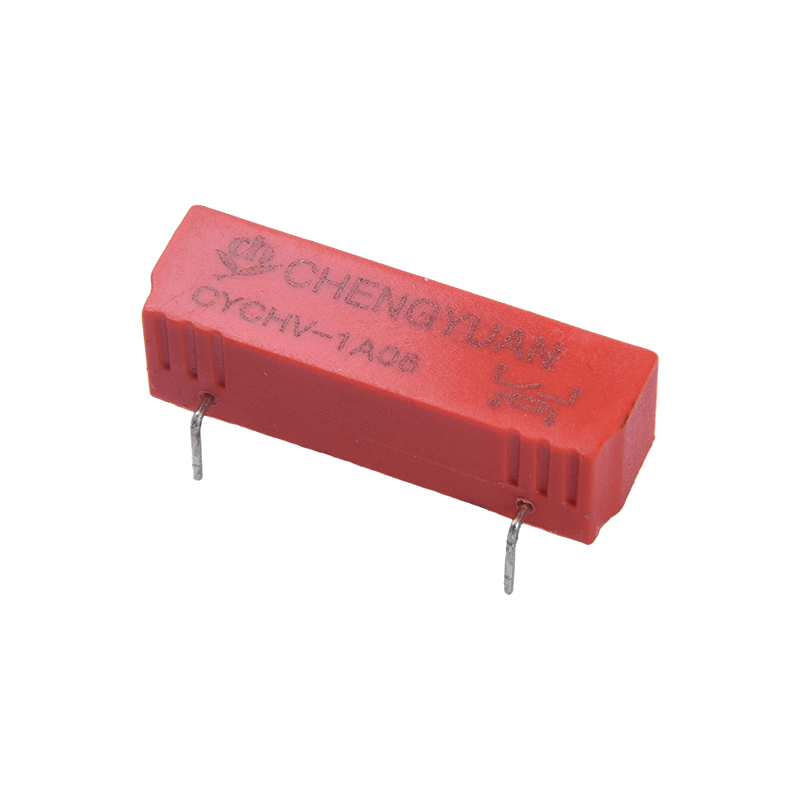

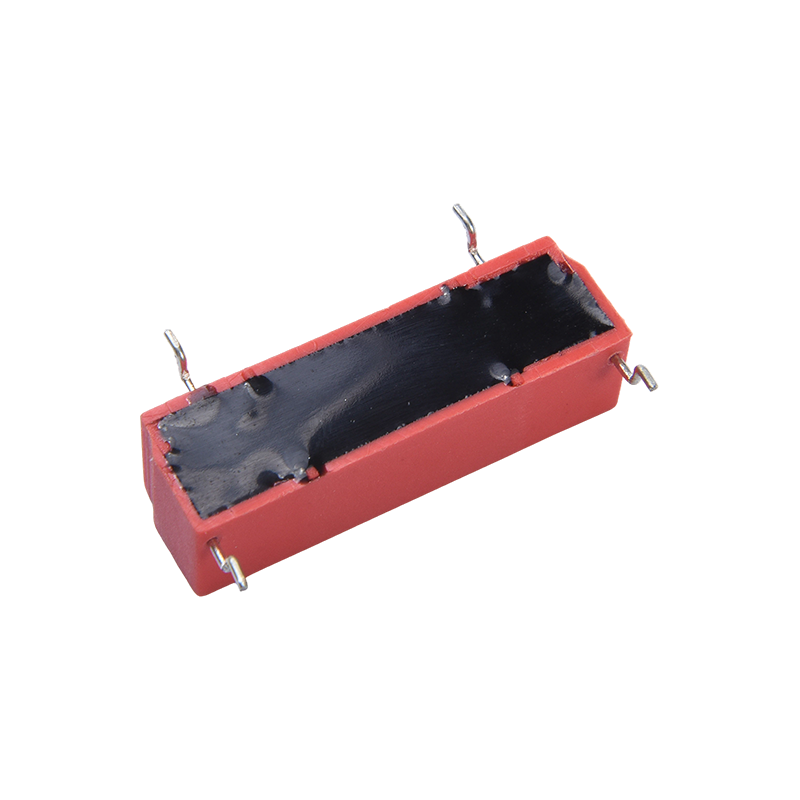

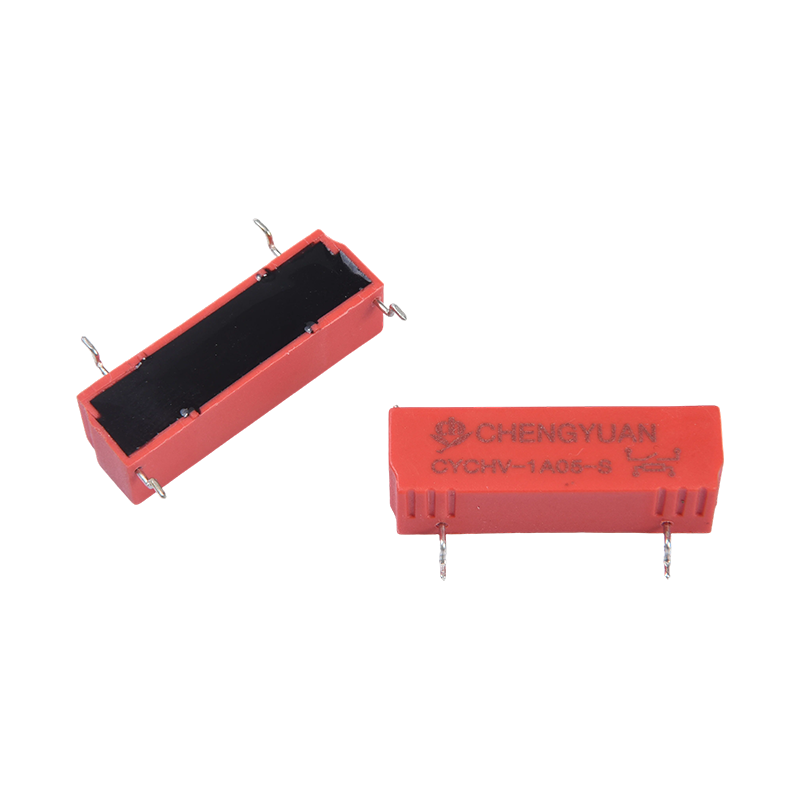

I. Estructura del producto y características de instalación
1. Estructura central: utiliza una estructura de interruptor de láminas magnéticas de tubo de vidrio sellado, utilizando un campo magnético para controlar la acción del interruptor de láminas, logrando un aislamiento efectivo de circuitos de alto y bajo voltaje;
2. Diseño miniaturizado: tamaño compacto, adecuado para montaje en PCB, ahorrando espacio de instalación interna y facilitando diseños de alta densidad;
3. Estabilidad del rendimiento: presenta alta sensibilidad, larga vida mecánica y fuerte resistencia a las interferencias ambientales, lo que garantiza un funcionamiento estable en condiciones de trabajo complejas.
II. Funciones principales y escenarios aplicables
1. Funciones principales: Proporciona aislamiento, conmutación y control de circuitos de alto voltaje, al mismo tiempo que ofrece detección de señales, control de bajo consumo de energía y funciones de conmutación de alta confiabilidad, adecuadas para aplicaciones a prueba de explosiones/humedad;
2. Nuevo Campo Energético: Aplicable a sistemas de detección de aislamientos y gestión de corriente en vehículos eléctricos, pilas de carga, inversores, equipos de almacenamiento de energía, etc.
3. Campo de pruebas e instrumentación: se utiliza en aplicaciones de aislamiento de alto voltaje para instrumentos, fuentes de alimentación de alto voltaje y otros campos de prueba;
4. Otros escenarios de alto voltaje: adecuado para equipos de prueba automáticos (ATE), dispositivos médicos, energía fotovoltaica, estaciones base y otras aplicaciones que requieren aislamiento de alto voltaje y conmutación confiable. IV. Aprovechar las principales ventajas
1. Resistencia a voltaje ultraalto: excelentes características de aislamiento y rendimiento de resistencia a voltaje superior entre contactos y bobinas garantizan un funcionamiento seguro en entornos de alto voltaje.
2. Miniaturización y compatibilidad de alto voltaje: Logra capacidades de conmutación de alto voltaje en un tamaño compacto, satisfaciendo las demandas duales de miniaturización de equipos y control de alto voltaje;
3. Amplia gama de aplicaciones: cubre múltiples campos de aplicación de alto voltaje, como nuevas energías, instrumentos de prueba, equipos médicos y comunicaciones, ofreciendo una gran versatilidad.
4. Larga vida útil y alta confiabilidad: la larga vida mecánica, la alta sensibilidad y las certificaciones autorizadas reducen los costos de mantenimiento de los equipos y los riesgos de fallas.
|
Datos de contacto
|
|
Tipo
|
CYCHV
|
|
Material de contacto
|
Aleaciones de rodio
|
|
Acuerdo de contacto
|
1A
|
|
Resistencia de contacto
|
≤ 150 mΩ máx. (a 1A 16VDC)
|
|
Carga nominal (carga resistiva）
|
10 mA 1500 VDC/15 mA 1000 VDC/1A 30 VDC
|
|
Corriente máxima de conmutación
|
1A
|
|
Tensión máxima de conmutación
|
1500VAC/1000VDC
|
|
Max. Corriente portadora
|
2,5A
|
|
Características
|
|
Tiempo de funcionamiento (a voltaje nominal de la bobina)
|
≤ 1,5 ms máx.
|
|
Tiempo de lanzamiento
|
≤ 0,5 ms máx.
|
|
Resistencia de aislamiento
|
Mínimo 10000MΩ (a 100VDC,RH<45%)
|
|
Resistencia dieléctrica
|
Entre contactos abiertos: Estándar3000VDC Tipo de alta presión3500VDC
|
|
Entre bobina y contacto: 7000VDC
|
|
Resistencia a las vibraciones
|
10-55 Hz, 20 g
|
|
Resistencia al choque
|
1/2 media onda sinusoidal, 11 ms, 3 axiales, 30 G
|
|
Resistencia
|
Resistencia mecánica （10800ops./h)
|
100000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
100000 ops.(a temperatura ambiente)
|
|
Temperatura ambiente
|
-40℃~+105℃
|
|
Peso
|
Aproximadamente 4,5 g
|
|
Datos de la bobina (en 20℃)
|
|
Nomal
voltaje
(VDC)
|
Nomal
operando
actual
±10%(mA)
|
Resistencia de la bobina
±10%(Ω)
|
Operación nominal
potencia
|
Operar voltaje
(Máx.)
|
Voltaje de liberación
(Mín.)
|
Tensión máxima permitida
|
|
5
|
40
|
120
|
0,2
|
75% del nominal
voltaje
|
5% del nominal
voltaje
|
130% de la tensión nominal
|
|
12
|
24
|
500
|
0,288
|
|
24
|
12
|
2000
|
0,288
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

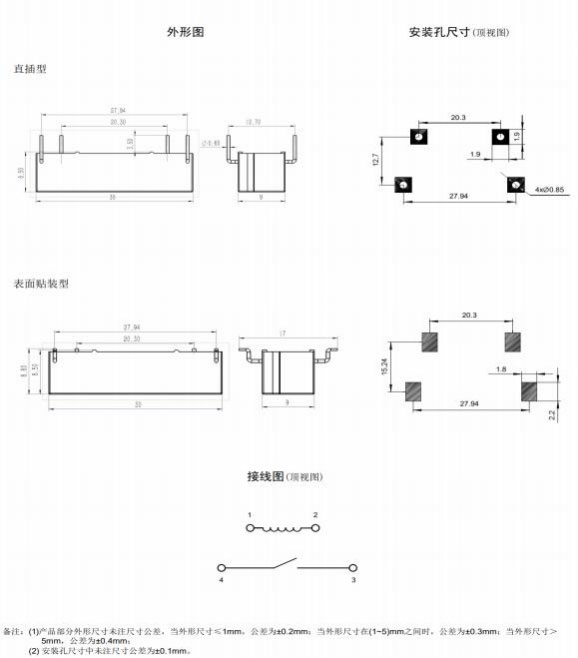

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad:mm)
Información para realizar pedidos
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1:Tipo:CYCHV
2: Número de polos: 1-1 polo
3: Acuerdo de contacto: A De A
4: Voltaje nominal: 5,12,24 V CC
5: Forma de montaje: （THT) ; S （ SMT）
6: Parámetro especial: tipo estándar nulo
Letra o númeroRequisito especial
Descargo de responsabilidad: La especificación es sólo de referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por tanto, los usuarios deberían estar en la posición adecuada para elegir
producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en el estuche antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizarse.
