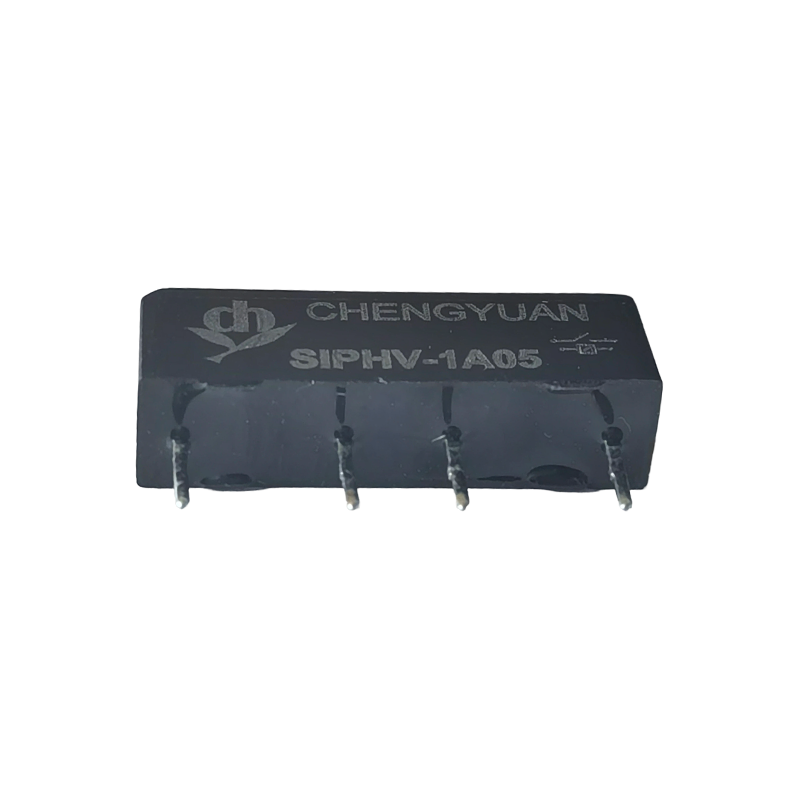

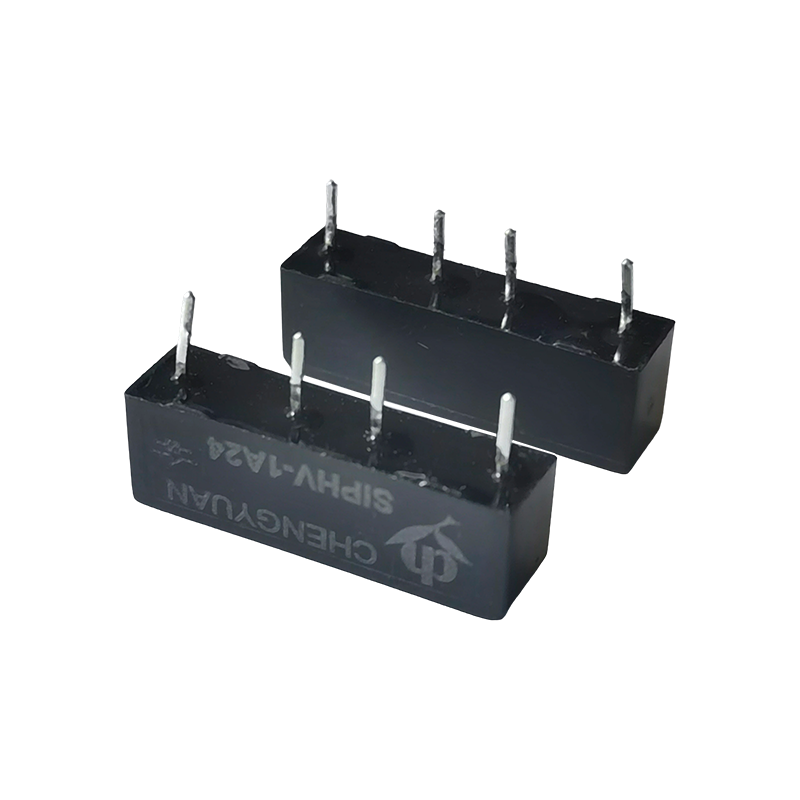

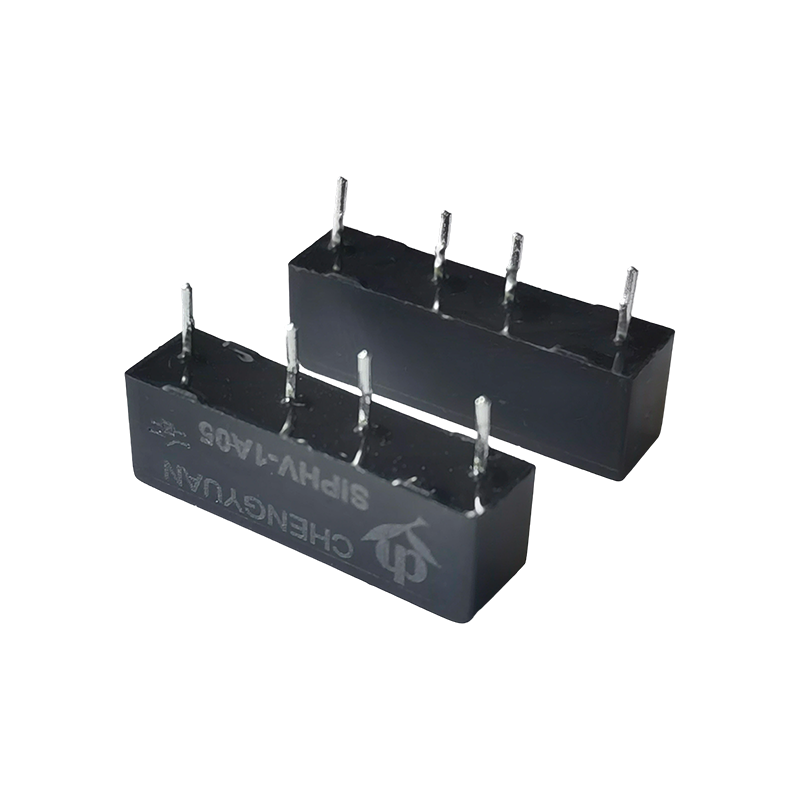

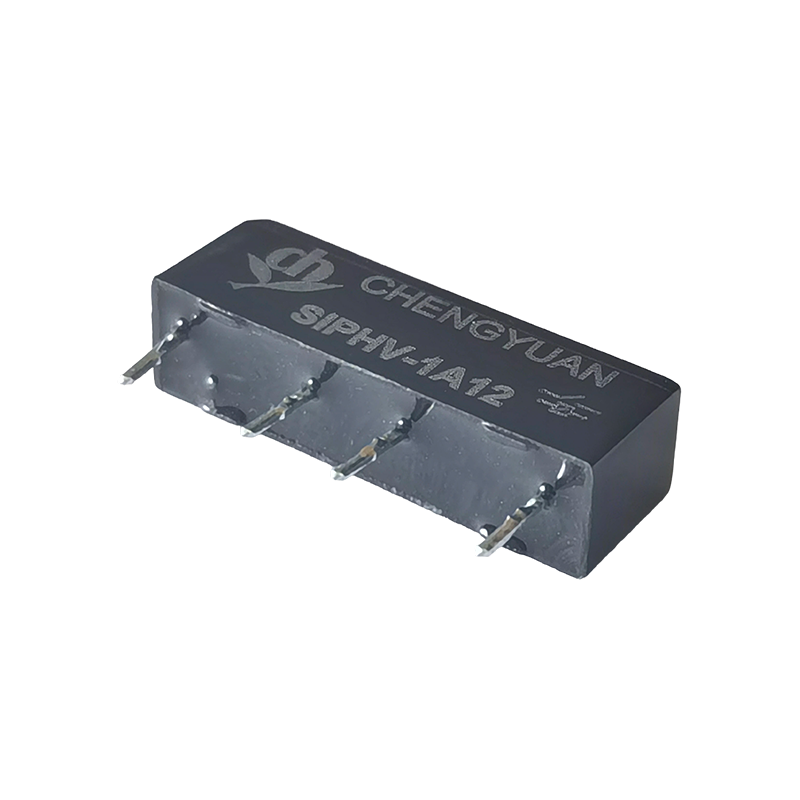

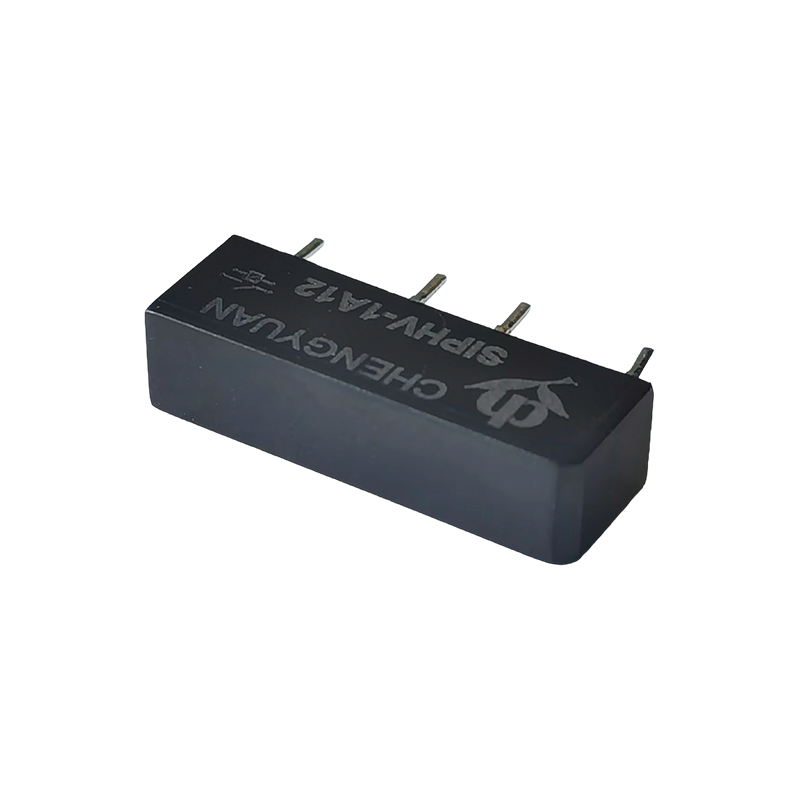

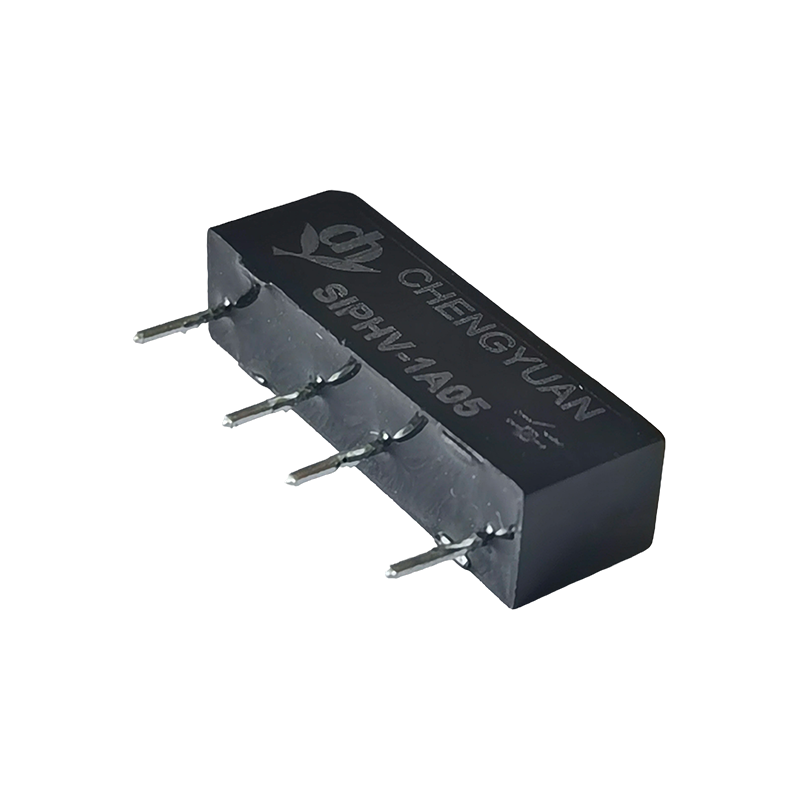

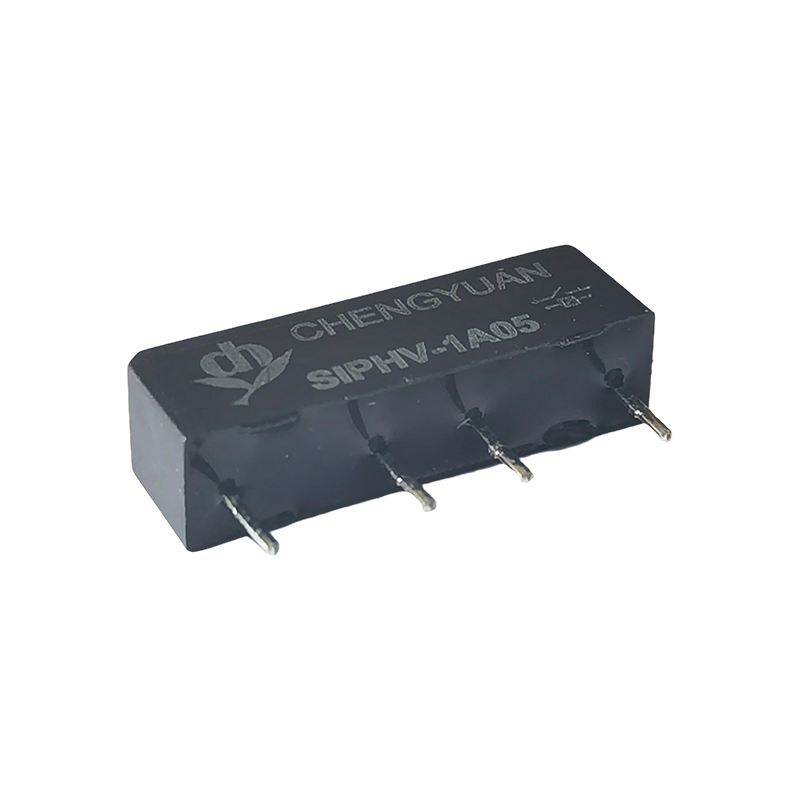

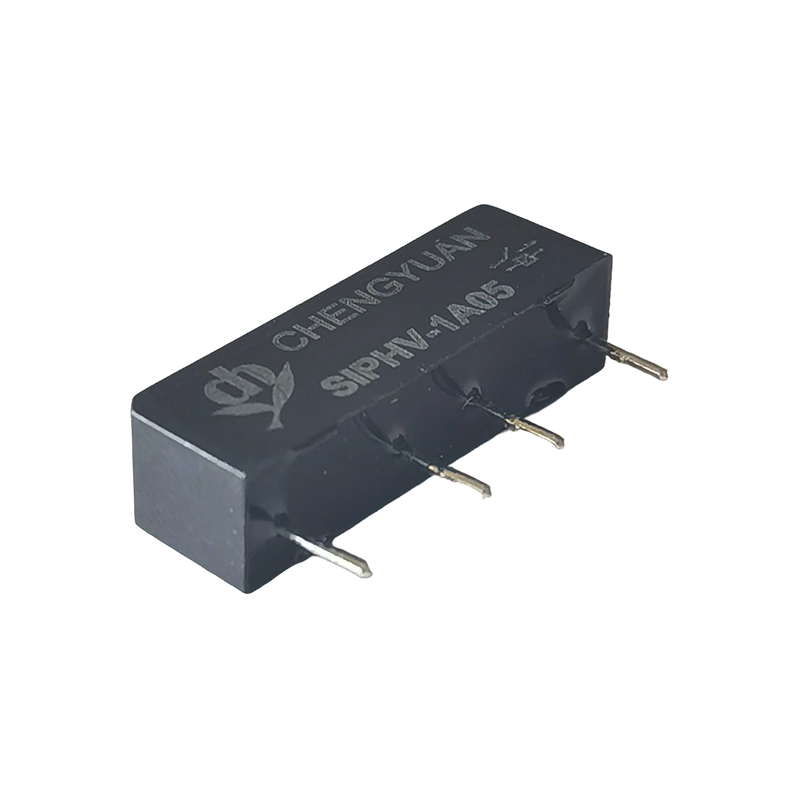

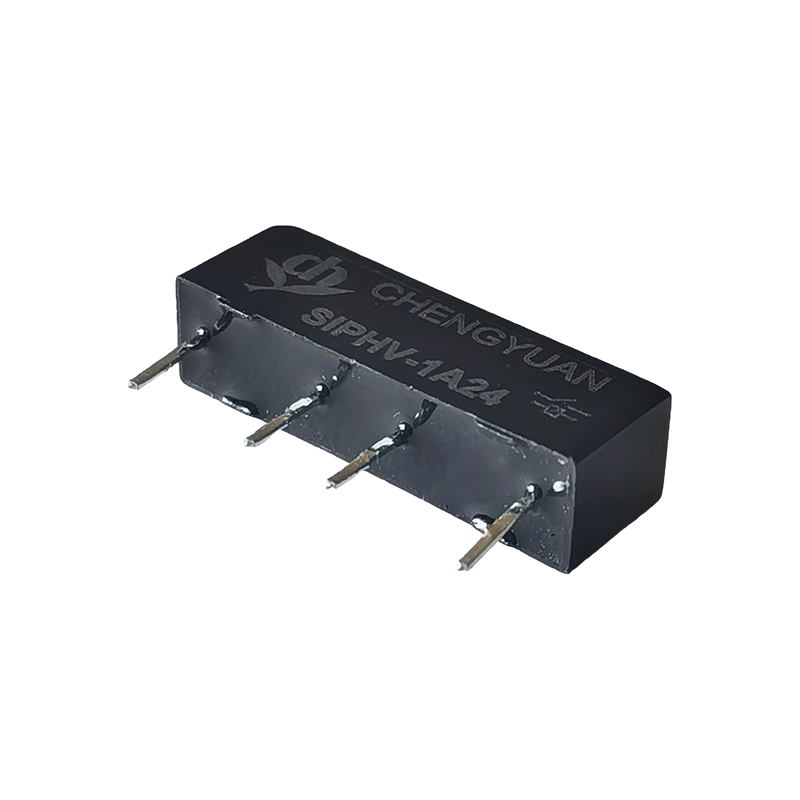

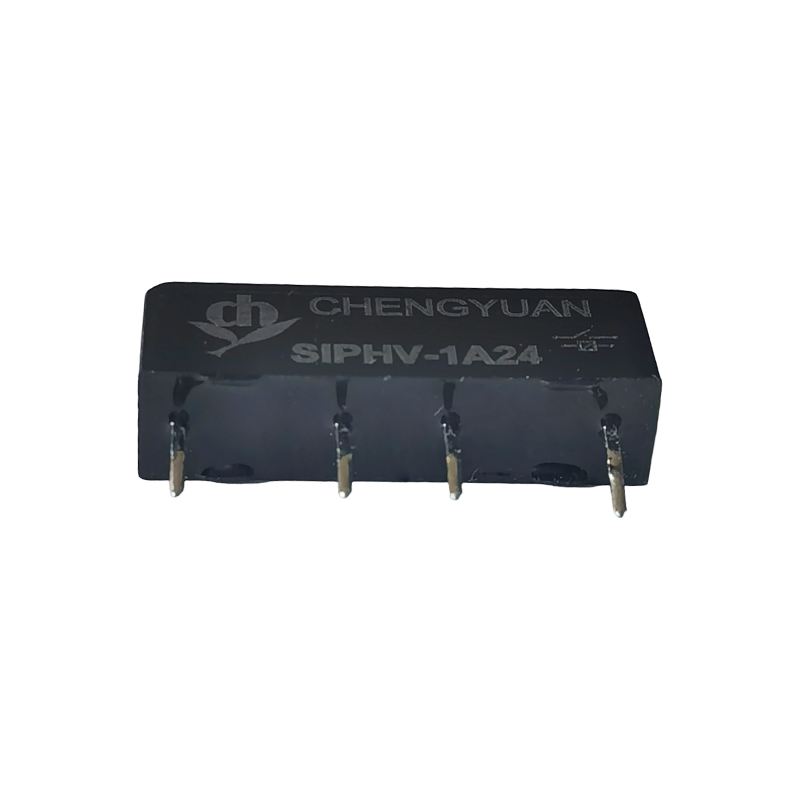

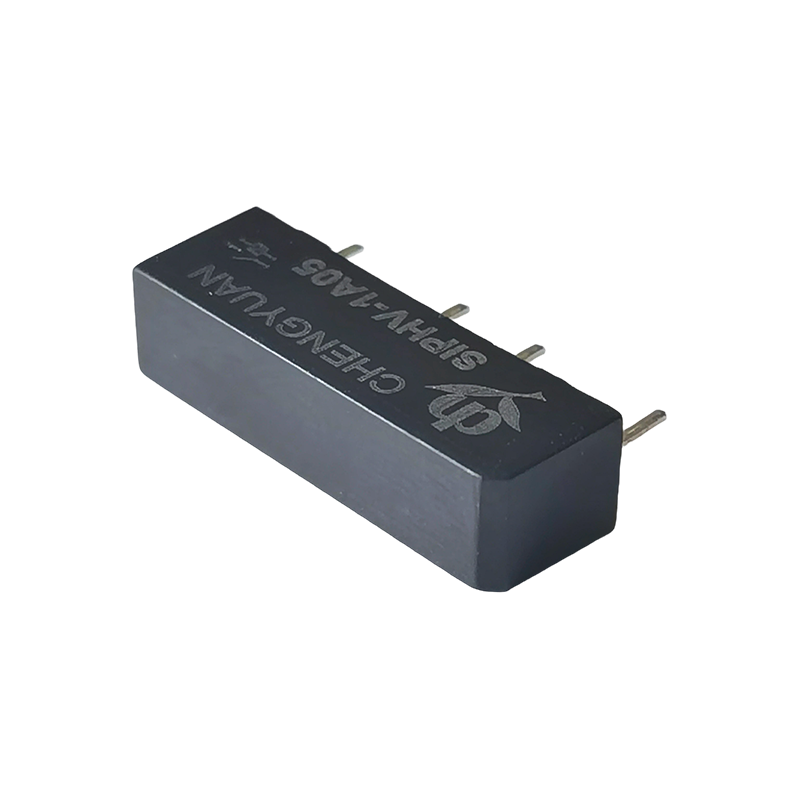

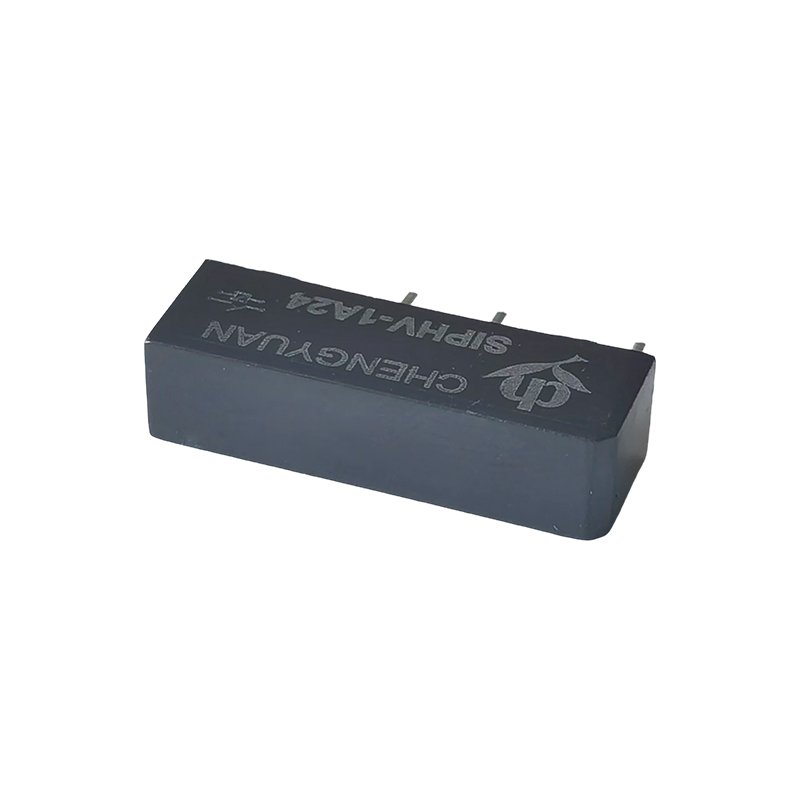

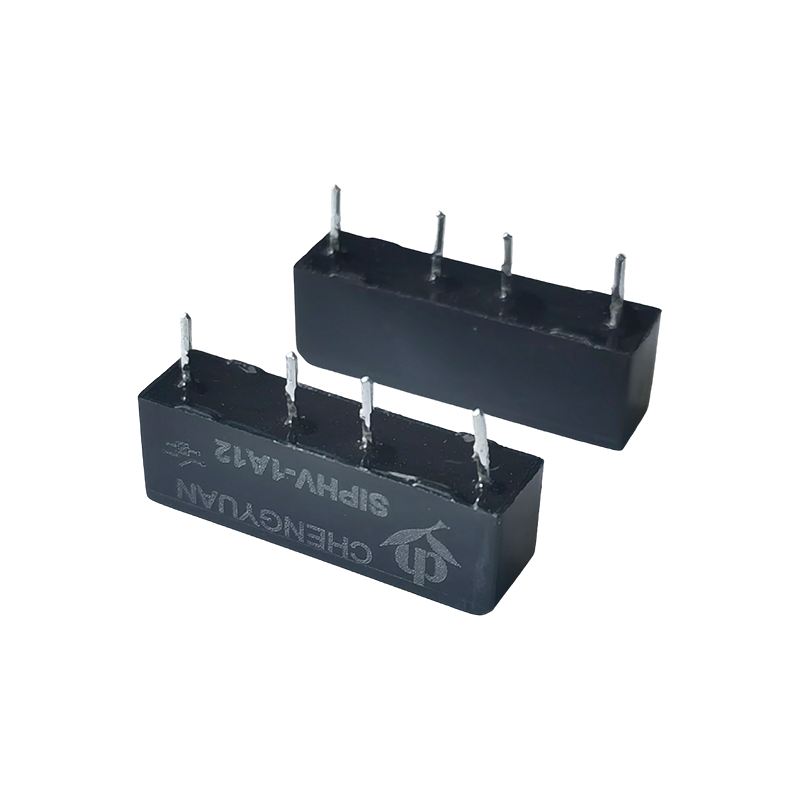

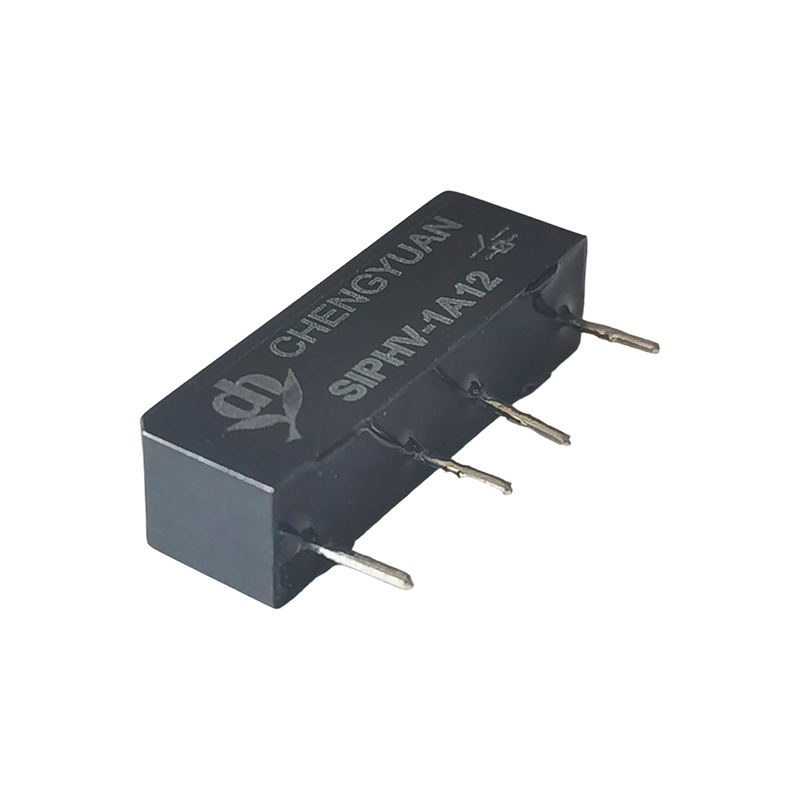

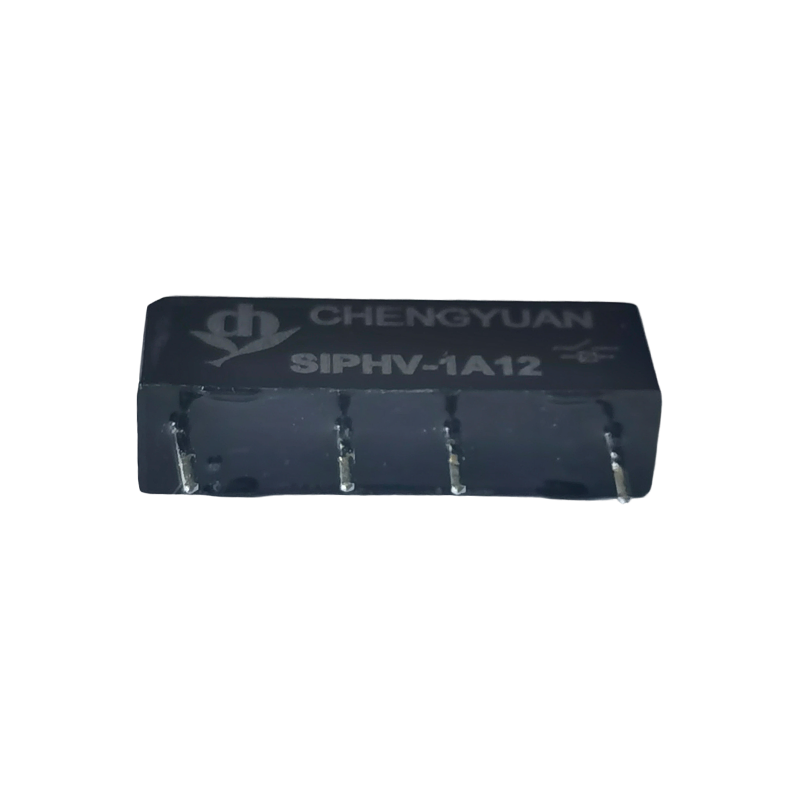

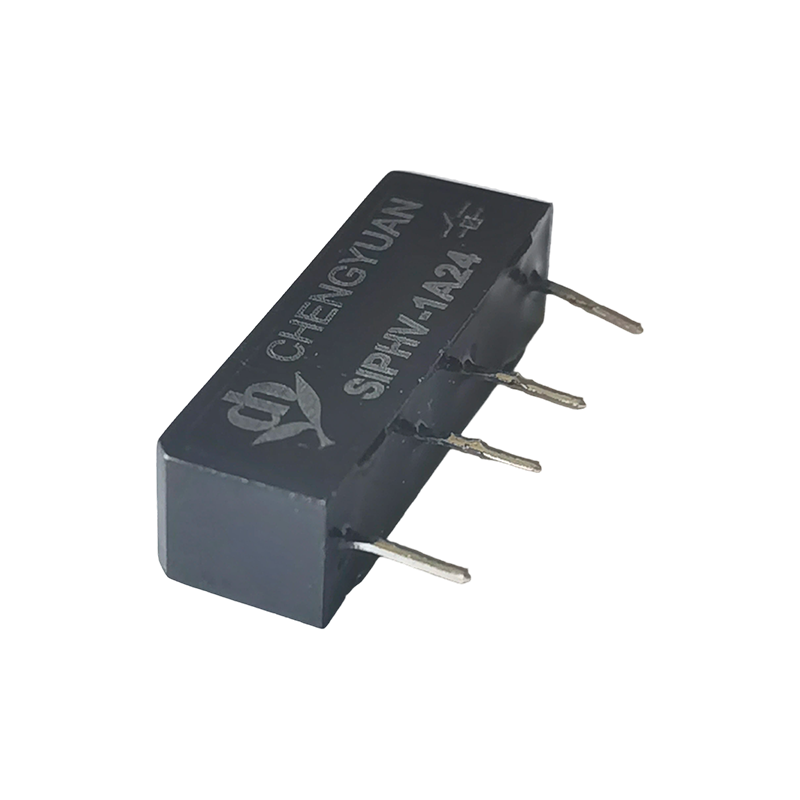

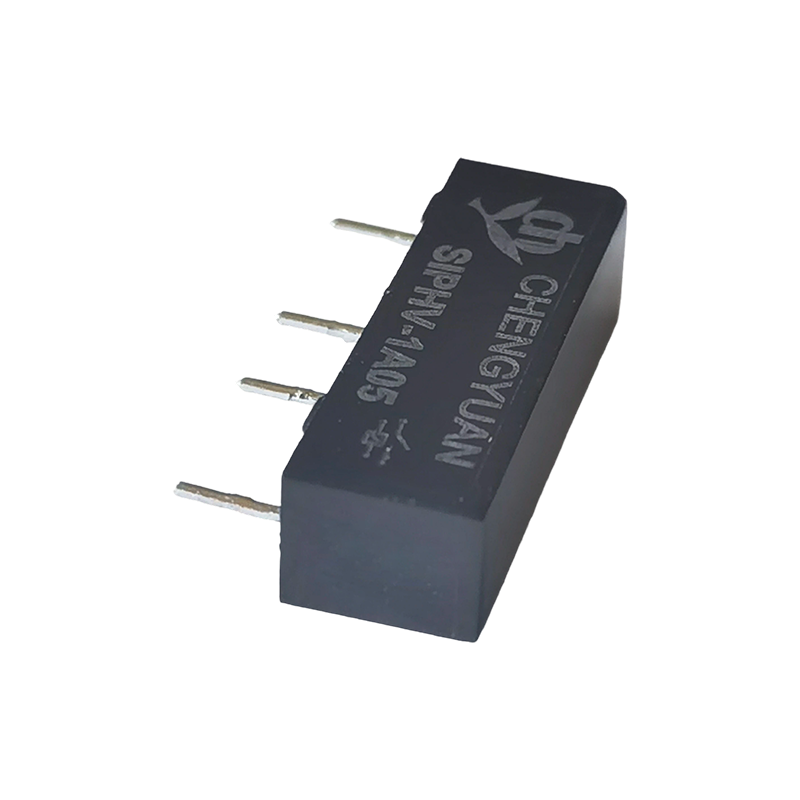

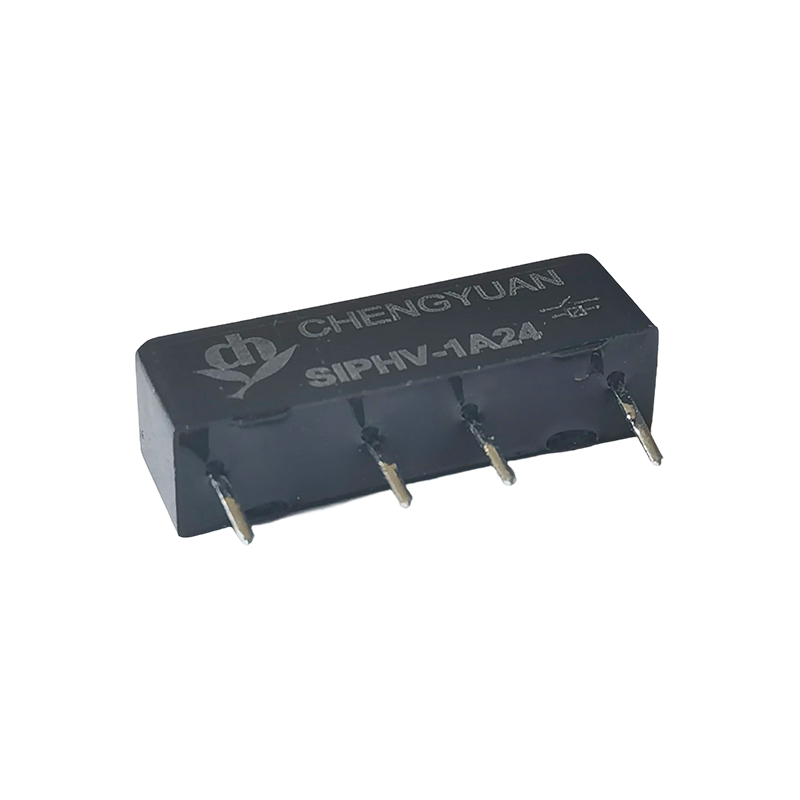

Características del producto:
Resistencia a voltaje ultraalto: voltaje nominal máximo de hasta 4 KVDC, capaz de soportar cargas de pico de 1000 VAC/VDC, superando ampliamente el nivel de resistencia de voltaje de los relés típicos.
Tecnología de interruptor de láminas: utiliza un interruptor de láminas como elemento de conmutación central, ofreciendo una velocidad de conmutación rápida, una larga vida útil y una baja resistencia de contacto.
Embalaje en miniatura: el diseño compacto SIP (paquete único en línea) ahorra significativamente espacio en la placa de circuito, lo que facilita el montaje de alta densidad.
Montaje directo de PCB: diseñado específicamente para placas de PCB, lo que garantiza una soldadura segura y la idoneidad para la producción automatizada.
Bajo consumo de energía: rango de voltaje de bobina de 3VDC a 24VDC, fácilmente integrado en varios circuitos de control de bajo voltaje.
Aplicaciones típicas:
Equipos de prueba de alto voltaje: se utilizan en instrumentos de prueba como probadores de resistencia de voltaje y probadores de aislamiento para conmutar y aislar señales de alto voltaje.
Electrónica médica: Adecuada para secciones de control de alto voltaje en equipos médicos, garantizando un aislamiento seguro.
Equipos de comunicación: Se utilizan en módulos de circuitos que requieren aislamiento o conmutación de alto voltaje en sistemas de comunicación.
Los instrumentos de medición de precisión sirven como un componente clave para la conmutación de señales de alto voltaje en sistemas de medición de alta precisión.
Automatización industrial: Se utiliza para la transmisión y protección de señales en circuitos de control de alto voltaje.
|
Calificación de contacto
|
|
Acuerdo de contacto
|
1A;
|
|
Calificación de contacto
|
100 W (voltaje de conmutación máximo 350 V CC, 300 V CA)
|
|
Voltaje máximo de conmutación
|
Pico de 1000 VAC/VDC
|
|
Corriente de conmutación máxima
|
1.0A
|
|
Corriente máxima de transporte
|
2,5A
|
|
Esperanza de vida
|
5VDC 10mA 5X108 Operaciones 1KVDC 1mA 1X105 Operaciones
|
|
Parámetro de bobina
|
|
Voltaje de la bobina (VDC)
|
Resistencia de la bobina
Ω± 10%
|
Corriente normal (mA)
|
Voltaje de liberaciónVDC(Min)
(8% de la tensión nominal)
|
Tensión de captación VDC(máx.)
(75% de la tensión nominal)
|
|
Rated
|
Máximo
|
|
5
|
6,50
|
120
|
41,7
|
0,5
|
3.8
|
|
12
|
15.6
|
500
|
24,0
|
1.2
|
9.0
|
|
24
|
31.2
|
2000
|
12.0
|
2.4
|
16.8
|
Precaución:1. El uso de cualquier voltaje de bobina menor que el voltaje nominal de la bobina comprometerá el funcionamiento del relé.
2. El voltaje de captación y liberación es solo para fines de prueba y no debe usarse como criterio de diseño.
|
Condición de operación
|
|
Resistencia de contacto
|
150mΩ
|
|
Tensión de ruptura
|
Bobina a contactos
|
4000 VDC
|
|
A través del contacto
|
4000 VDC
|
|
Resistencia de aislamiento
|
Contactos abiertos 1X1011Ω MIN.
Contactos a la bobina 1X1011Ω MIN.
|
|
Capacitancia
|
A través del contacto abierto
|
1,0pF
|
|
Abrir contacto con la bobina
|
2,0pF
|
|
Operar tiempo
|
1,0 mS
|
|
Hora de lanzamiento
|
0,25 mS
|
|
Temperatura de funcionamiento
|
-40℃-+85℃
|
|
Temperatura de almacenamiento
|
-40℃-+105℃
|
|
Temperatura de soldadura
|
5 segundos máximo 260℃
|

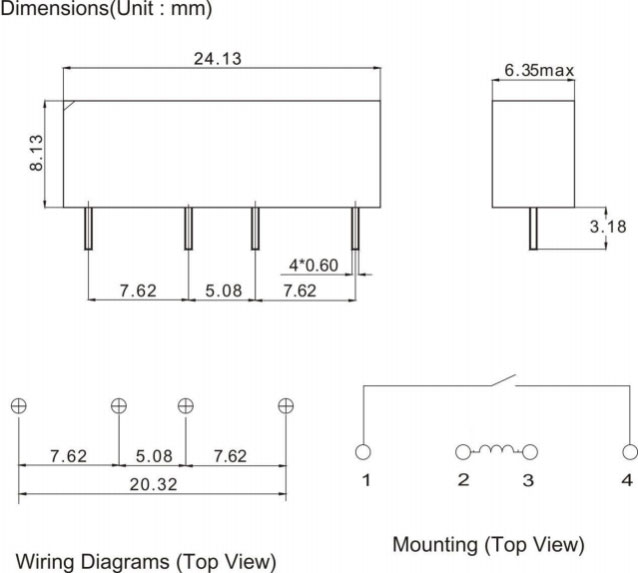

Dimensiones(mm)
|
Información para realizar pedidos
|
|
SIPHV - 1A 12 1 2 3
|
|
1. Número de pieza: SIPHV
2. Formulario de contacto:1A
3.Tensión nominal de la bobina (VDC): CC: 5, 12, 24
|
