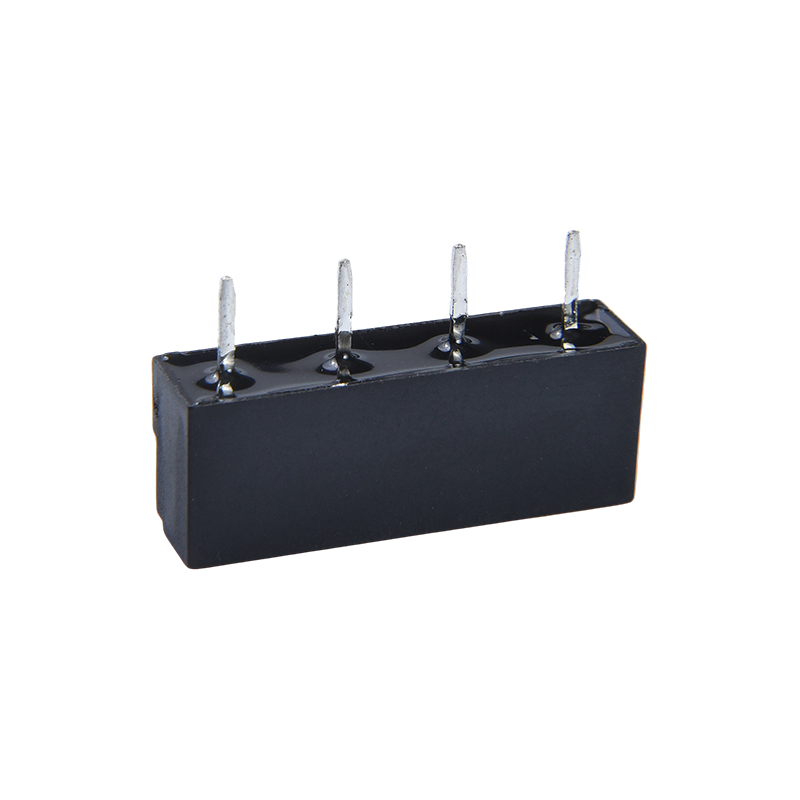

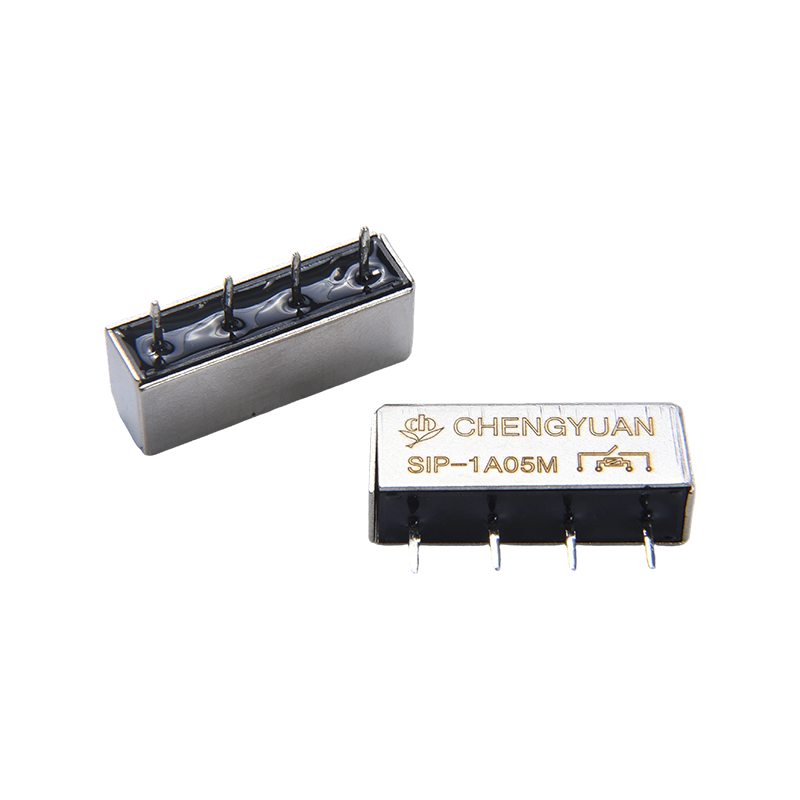

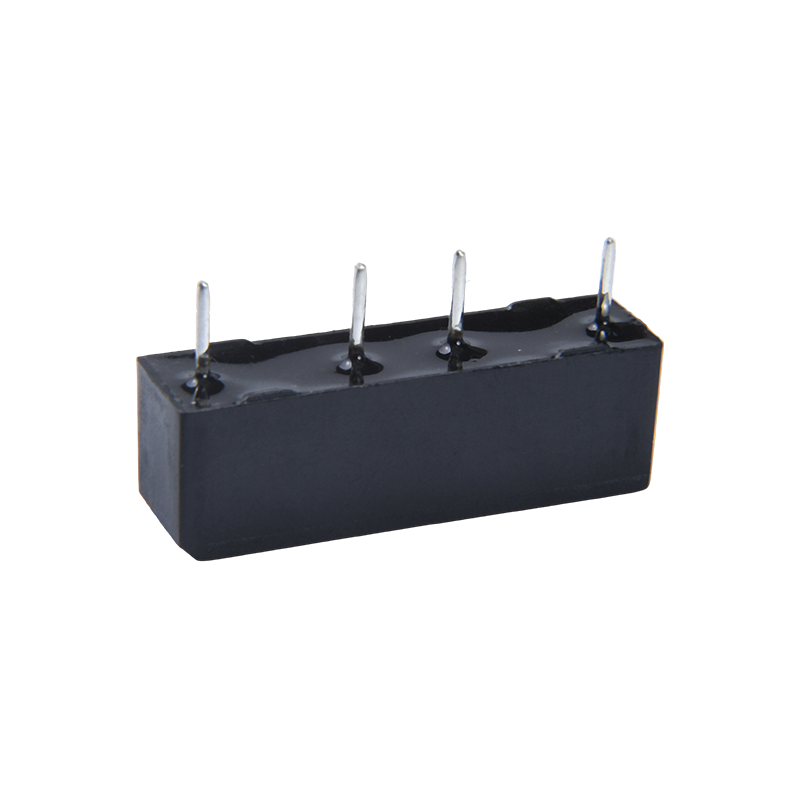

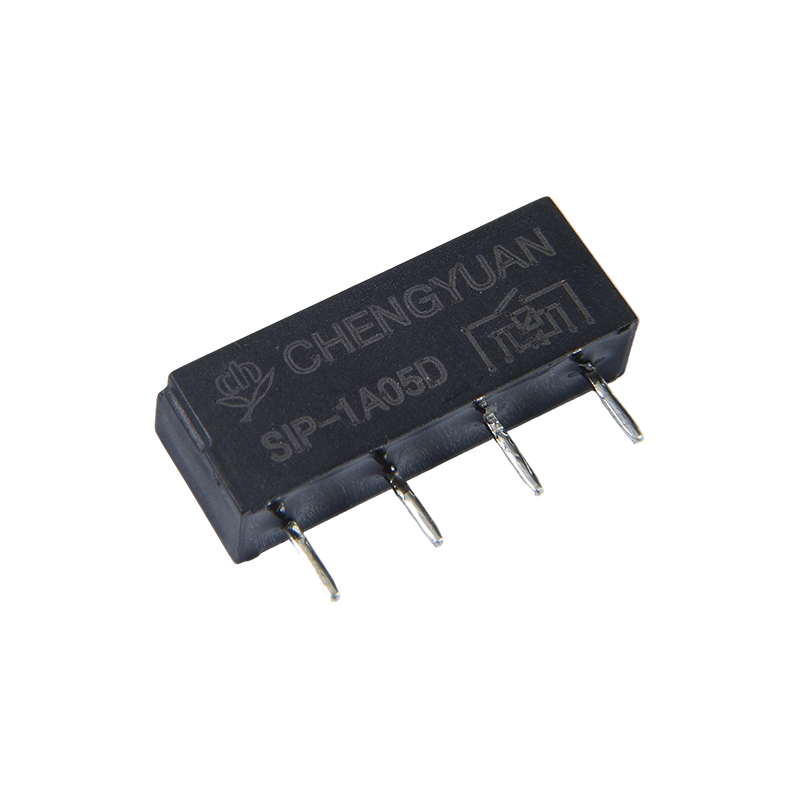

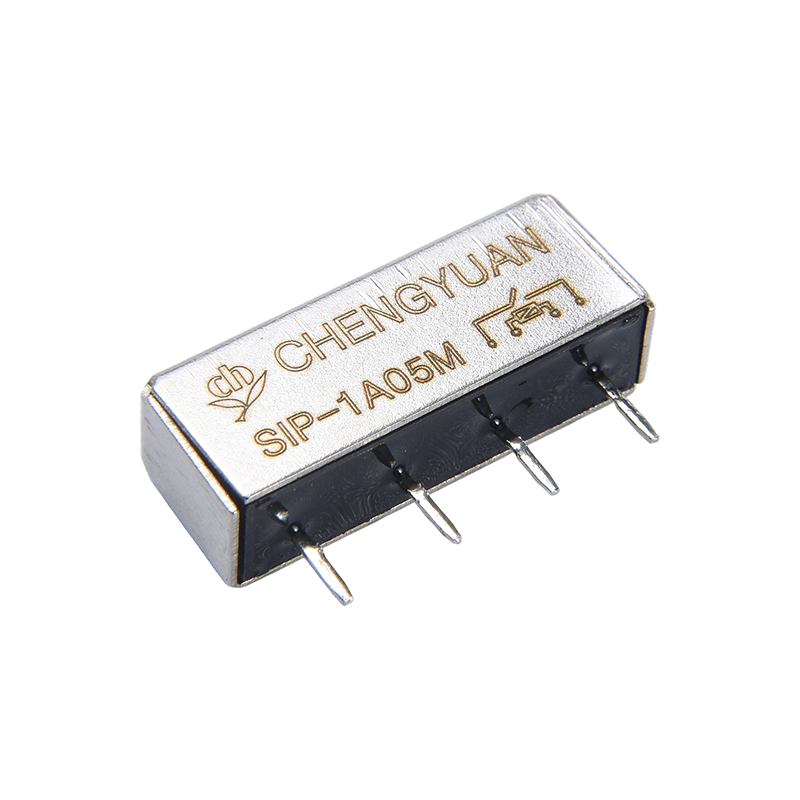

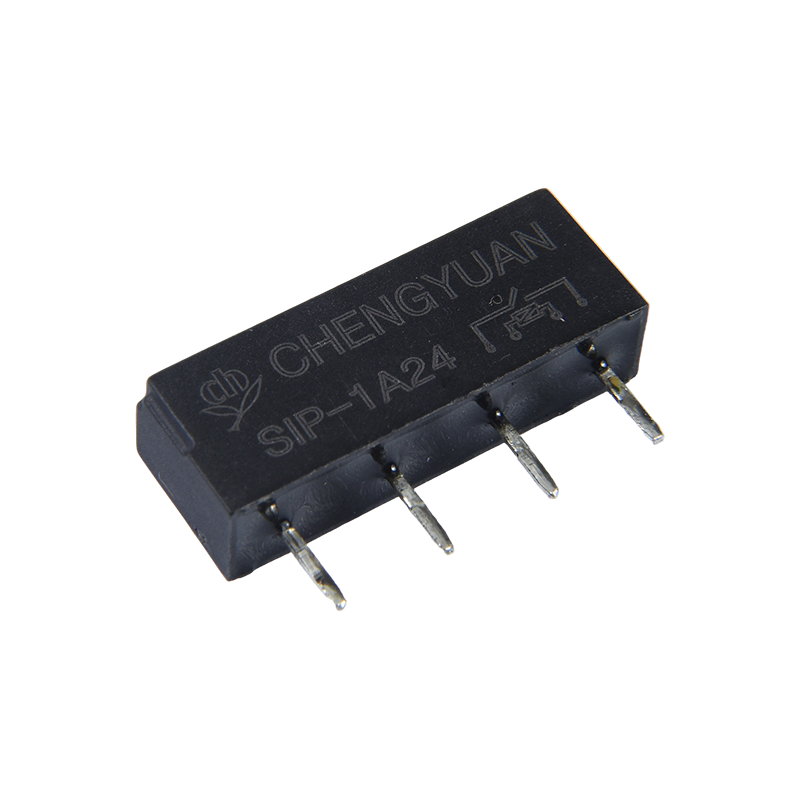

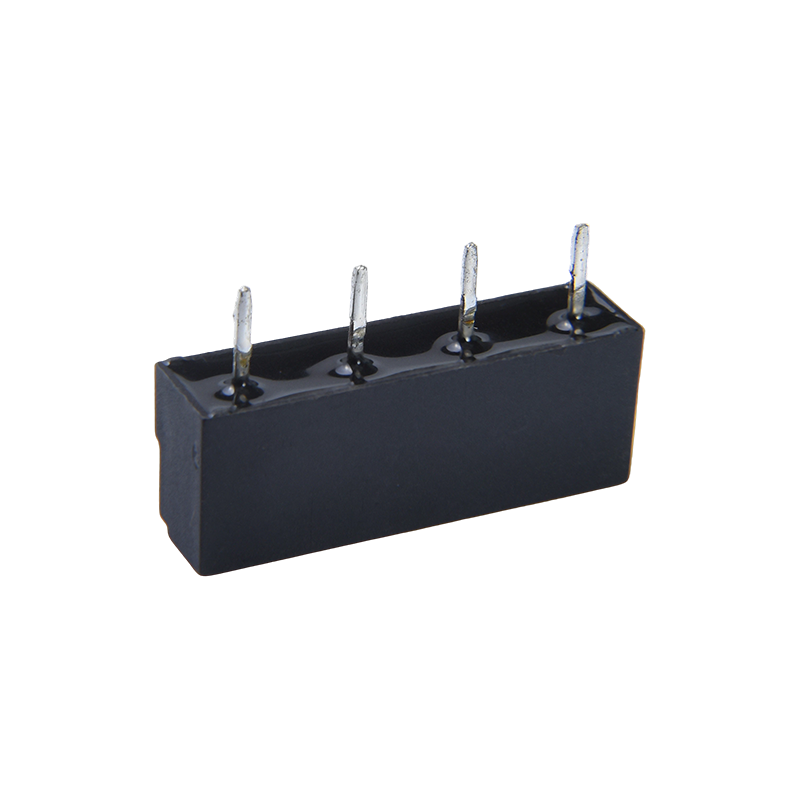

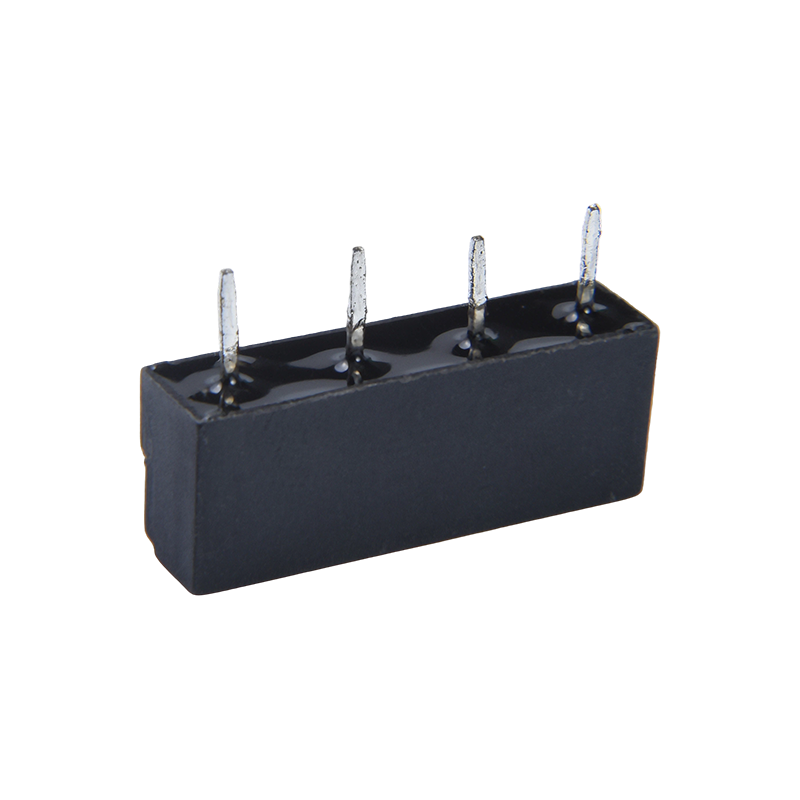

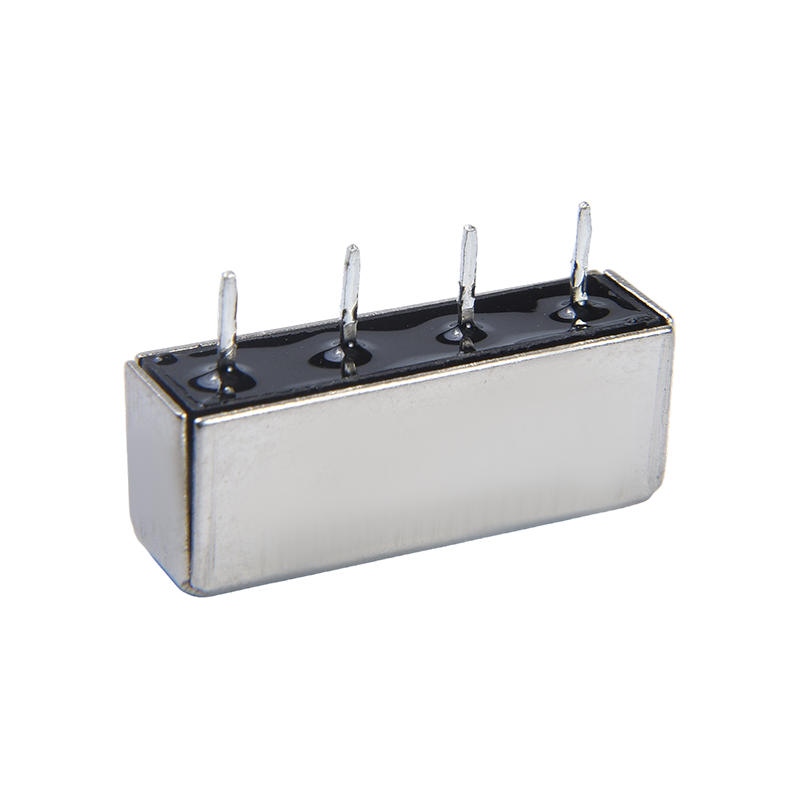

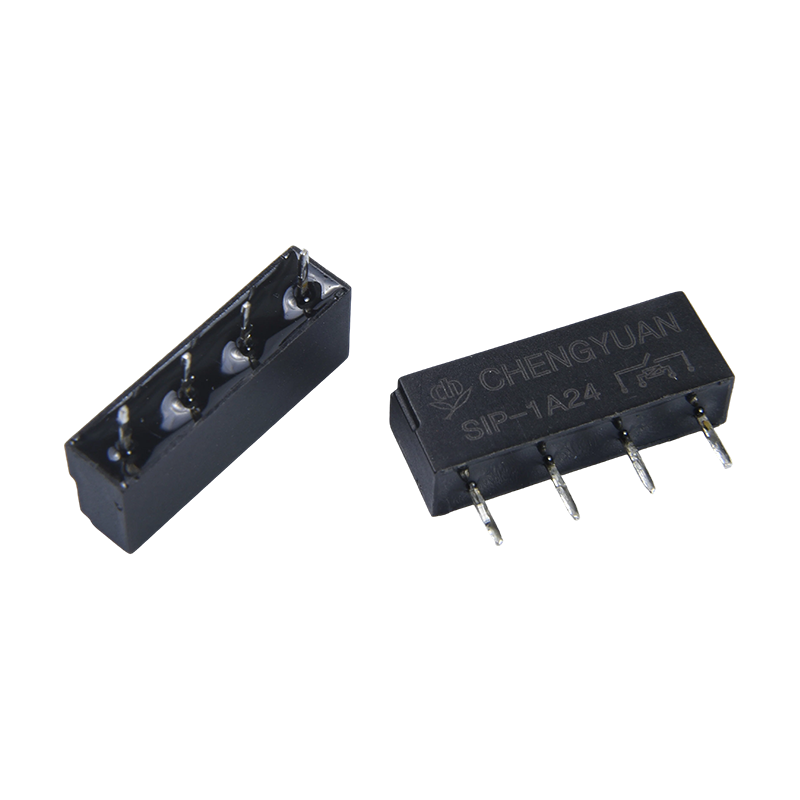

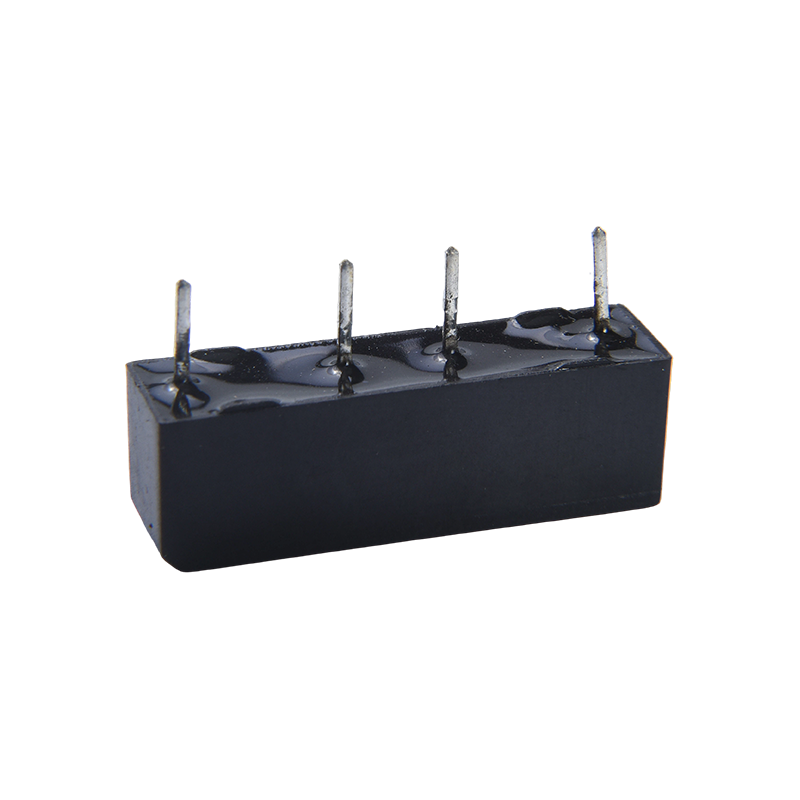

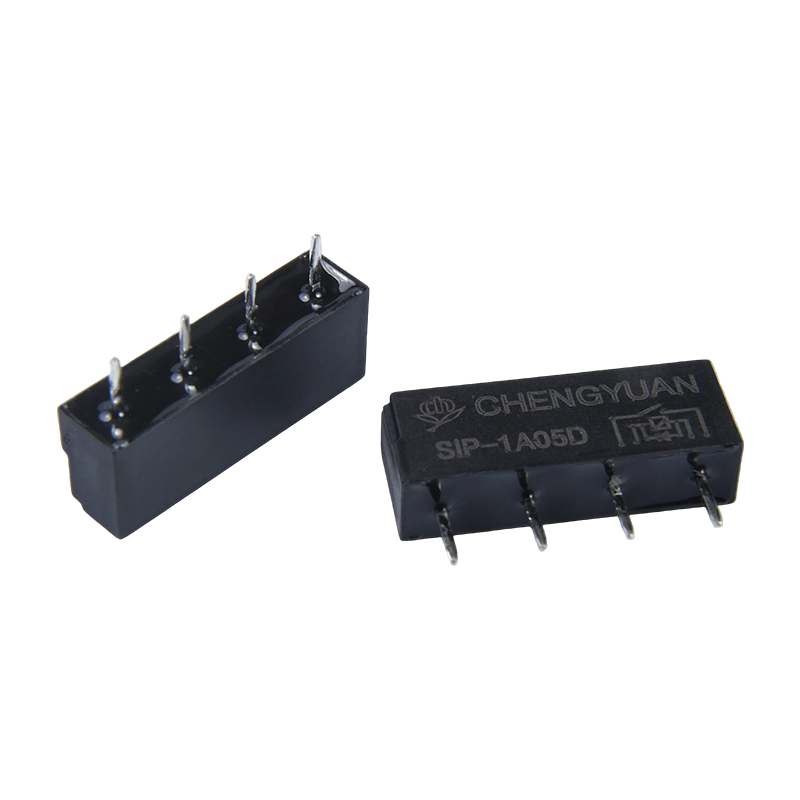

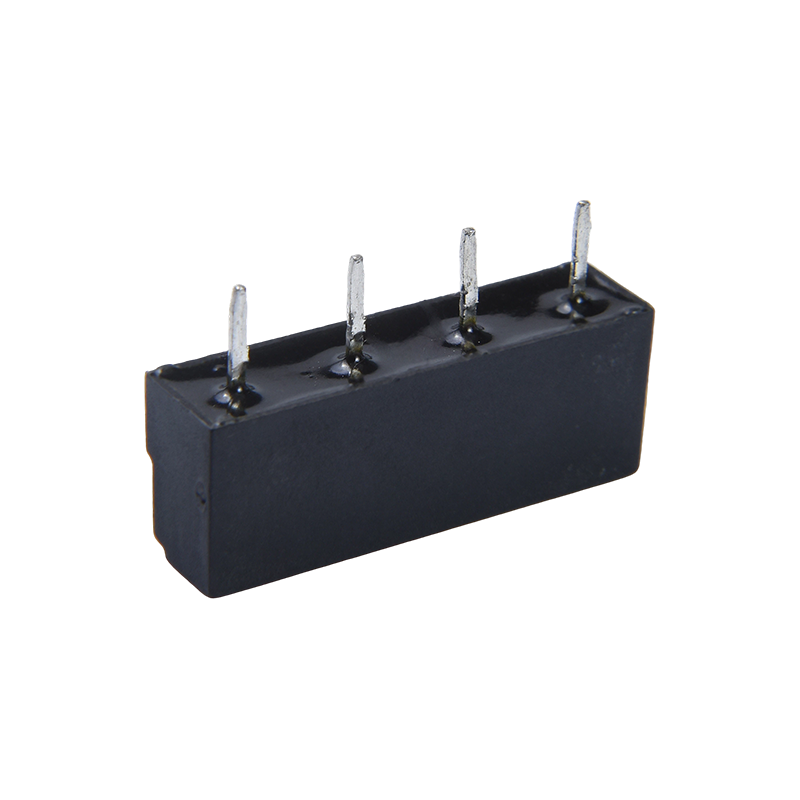

1. Ventajas
Contactos completamente sellados: el interruptor de láminas está sellado en un gas inerte, lo que protege los contactos del polvo y la oxidación, lo que proporciona una resistencia de contacto estable a largo plazo y una confiabilidad extremadamente alta.
Rendimiento de conmutación de alta velocidad: la pequeña masa del interruptor de láminas permite un funcionamiento rápido (el tiempo de conmutación suele ser de milisegundos), adecuado para aplicaciones que requieren muestreo o conmutación rápida de señales.
Bajo consumo de energía y alto aislamiento: bajo consumo de energía de accionamiento de la bobina, alta resistencia de aislamiento y resistencia al voltaje entre los contactos y la bobina, logrando un excelente aislamiento de la señal y capacidades antiinterferencias.
2. Características clave
Capacidad de contacto: 0,5 A a 125 VCA/24 V CC, diseñada específicamente para conmutar señales de bajo nivel, señales de sensores o pequeñas cargas de corriente.

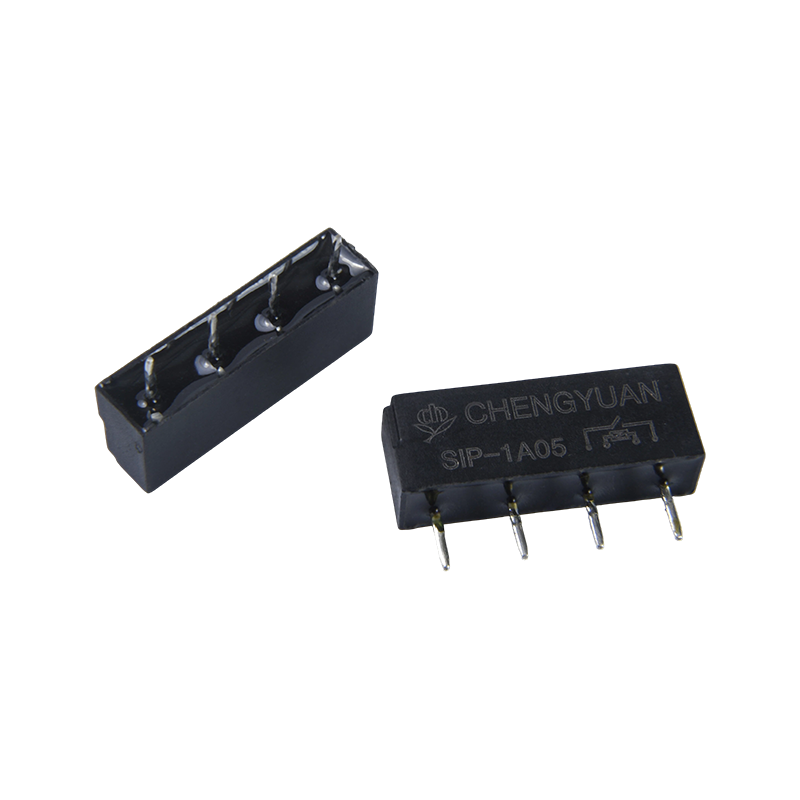

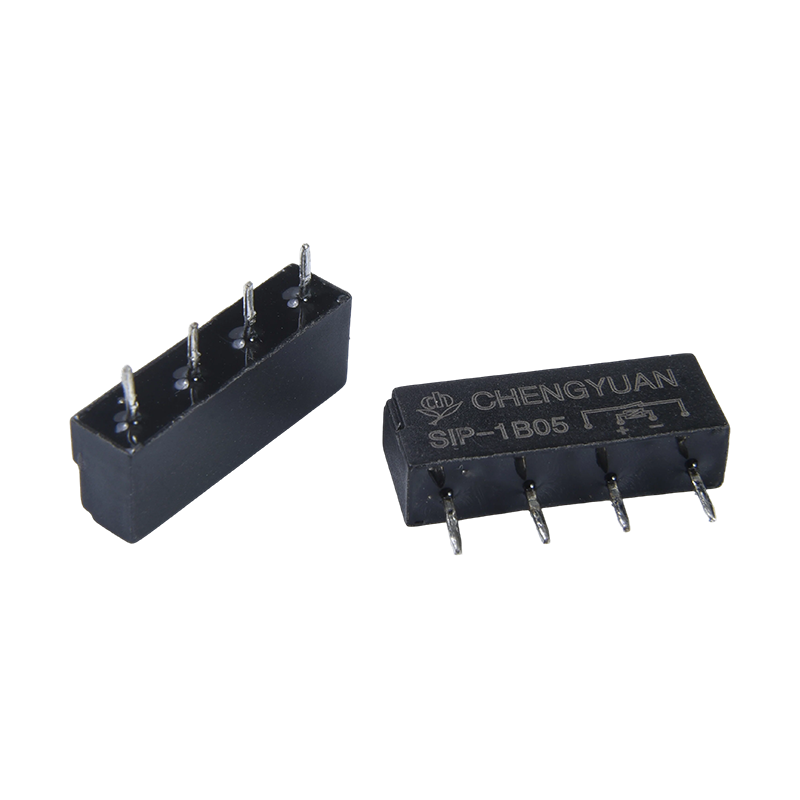

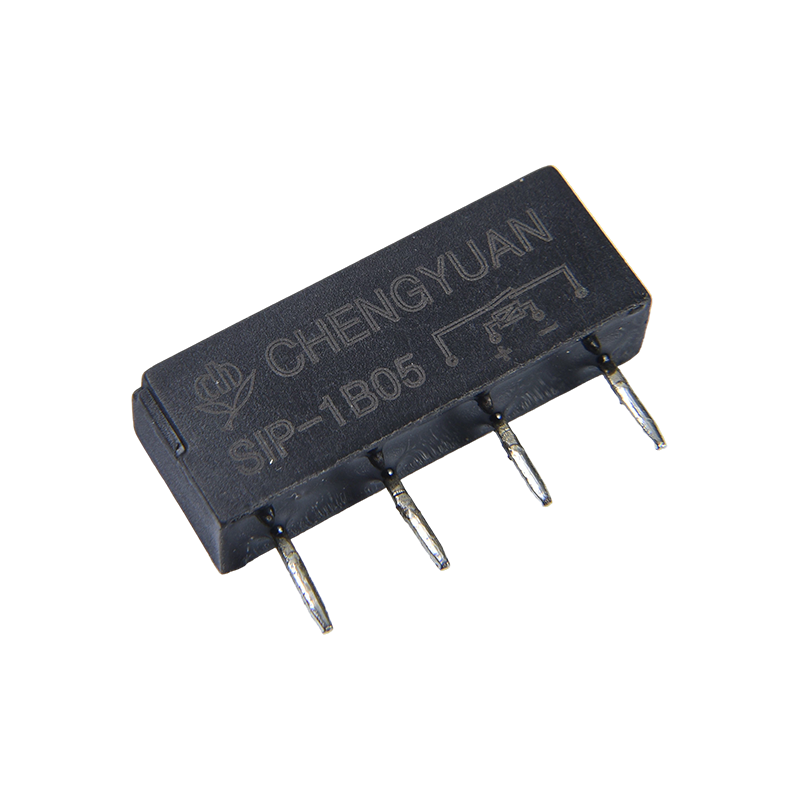

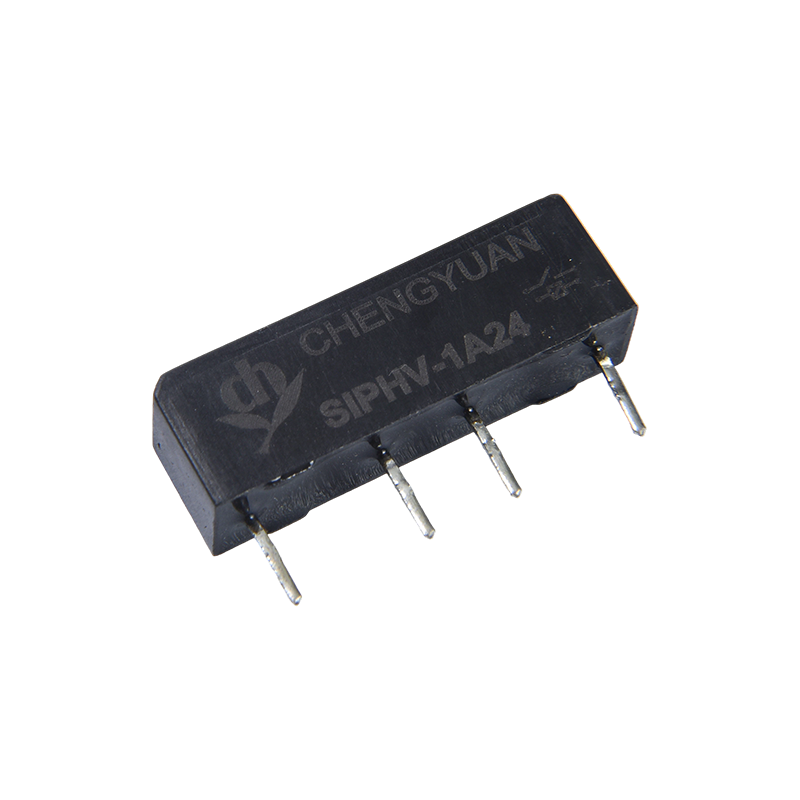

Paquete compacto: diseño de pines SIP (paquete único en línea) con espaciado de pines estándar, ahorrando espacio en la PCB y facilitando el ensamblaje o la inserción automatizados.
Amplio voltaje de conducción: la bobina admite un voltaje de 3 a 24 V CC, compatible con niveles lógicos y voltajes de control comunes.
Larga vida útil: debido a la protección sellada, la vida mecánica y eléctrica bajo carga nominal es significativamente mayor que la de los relés electromagnéticos de tipo abierto del mismo tamaño.
3. Aplicaciones principales
Equipos de prueba y medición: se utilizan en multímetros de alta precisión, tarjetas de adquisición de datos y equipos de prueba automáticos (ATE) para conmutación y multiplexación de rutas de señales.
Comunicación y Seguridad: Integrado en interruptores programables, sistemas de alarma de seguridad y sistemas de control de acceso para aislamiento de señales y circuitos de conmutación de interfaz.
Electrónica médica: se utiliza en equipos de monitoreo médico para conmutar señales analógicas de bajo nivel, como señales bioeléctricas, lo que requiere un alto aislamiento y poco ruido.
Aislamiento de señales de control industrial: en módulos de entrada analógicos PLC e interfaces de sensores, proporciona aislamiento eléctrico y protección entre señales de campo y sistemas de control.
Datos de contacto
|
Tipo
|
SIP
|
|
Material de contacto
|
Ru/Rh
|
|
Resistencia de contacto
|
≤ 100 mΩ máx. (a 1A 16VDC)
|
|
Carga nominal (carga resistiva）
|
0,1 A125 VAC / 0,5 A 24 V CC
|
|
Corriente máxima de conmutación
|
0,5A
|
|
Tensión máxima de conmutación
|
200VAC
|
|
Potencia máxima de conmutación
|
10 VA(CA)/10 W(CC)
|
|
Características
|
|
Tiempo de funcionamiento (a voltaje nominal de la bobina)
|
0,55 ms máx.
|
|
Tiempo de lanzamiento
|
0,2 ms máx.
|
|
Resistencia de aislamiento
|
Mínimo 100 MΩ (a 500 VCC)
|
|
Resistencia dieléctrica
|
Entre contactos abiertos: 200VAC, 50/60Hz durante 1min
|
|
Entre bobina y contacto: 1400VAC, 50/60Hz durante 1min
|
|
Resistencia a las vibraciones
|
Destructivo
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Funcional
|
10-55Hz, con amplitud doble de 1,5 mm
|
|
Resistencia al choque
|
Funcional
|
20G mínimo
|
|
Destructivo
|
100G Mínimo
|
|
Resistencia
|
Resistencia mecánica （10800ops./h)
|
100000000 ops.(a temperatura ambiente)
|
|
Resistencia eléctrica (360ops./h)
|
10000000 ops.(a temperatura ambiente)
|
|
Temperatura ambiente
|
-40℃~+85℃(sin condensación)
|
|
Peso
|
Aproximadamente 1,6 g
|
|
Nomal
voltaje
(VDC)
|
Nomal
operando
actual
±10%(mA)
|
Resistencia de la bobina
±10%(Ω)
|
Operación nominal
potencia
|
Operar voltaje
(Máx.)
|
Voltaje de liberación
(Mín.)
|
Tensión máxima permitida
|
|
3
|
0,012
|
250
|
Aproximadamente 0,036 W
|
75% del nominal
voltaje
|
10% del nominal
voltaje
|
130% de la tensión nominal
|
|
5
|
0,01
|
500
|
Aproximadamente 0,05 W
|
|
12
|
0,012
|
1000
|
Aproximadamente 0,144 W
|
|
24
|
0,012
|
2000
|
Aproximadamente 0,288 W
|
Los datos que se muestran arriba son valores iniciales. No aplique el voltaje máximo permitido en la bobina durante más de 10 minutos para evitar el sobrecalentamiento de la bobina.

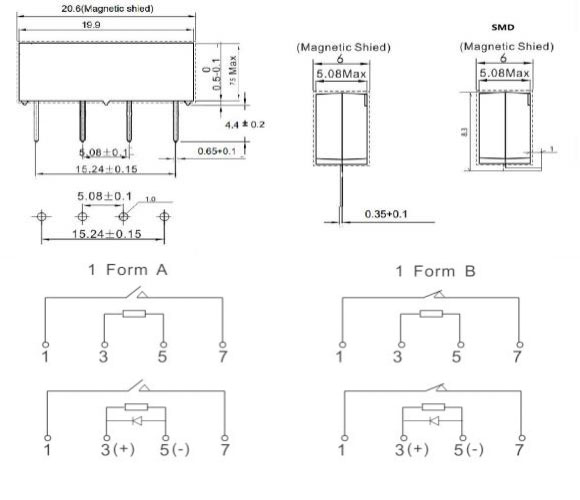

Dimensión del contorno, diagrama de cableado, diseño de PCB (Unidad:mm)
Información para realizar pedidos
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 67
1: Tipo: SIP
2: Número de polos: 1-1 polo
3: Acuerdo de contacto: C De C ; H De A ; B De B
4: Voltaje nominal: 3,5, 12, 24 V CC
5: Supresión transitoria de bobina: DCon diodo; NIL: Estándar
6: Con cubierta protectora: M, NIL Estándar
7: SMD, estándar NIL
Descargo de responsabilidad: La especificación es sólo de referencia. Las especificaciones están sujetas a cambios sin previo aviso.
No pudimos evaluar todo el rendimiento y todos los parámetros para cada aplicación posible. Por tanto, los usuarios deberían estar en la posición adecuada para elegir
Producto adecuado para su propia aplicación. Para relés sellados, después de la instalación y limpieza, abra el orificio de ventilación en el estuche antes de usarlo. Si tiene alguna consulta, comuníquese con Chengyuan para obtener servicios técnicos. Sin embargo, es responsabilidad del usuario determinar qué producto debe utilizarse.
