I. Características del producto
1.Diseño miniaturizado: Su tamaño reducido y peso ligero ahorran eficazmente espacio en la placa PCB, siendo adecuado para aplicaciones de montaje de alta densidad.
2.Instalación conveniente: Permite soldadura directa en placas de circuito impreso, compatible con procesos de soldadura automatizados y mejorando la eficiencia de ensamblaje.
3.Estructura confiable: Adopta una estructura de interruptor Reed, ofreciendo alta resistencia a impactos y vibraciones, garantizando un funcionamiento estable en diversos entornos.
II. Ventajas
1.Alta sensibilidad: El diseño de alta sensibilidad permite una respuesta rápida a señales de control débiles, mejorando la precisión del control.
2.Bajo consumo de energía: El bajo consumo de energía de la bobina lo hace ideal para dispositivos electrónicos alimentados por batería o de bajo consumo.
3.Gran adaptabilidad ambiental: Excelente resistencia a impactos y vibraciones, junto con una larga vida útil, reduciendo los costos de mantenimiento y reemplazo de equipos.
4.Instalación y selección flexibles: Compatible con soldadura directa en PCB y disponible en múltiples especificaciones de impedancia de bobina para adaptarse a diferentes circuitos y requisitos de instalación.
III. Funciones principales y aplicaciones

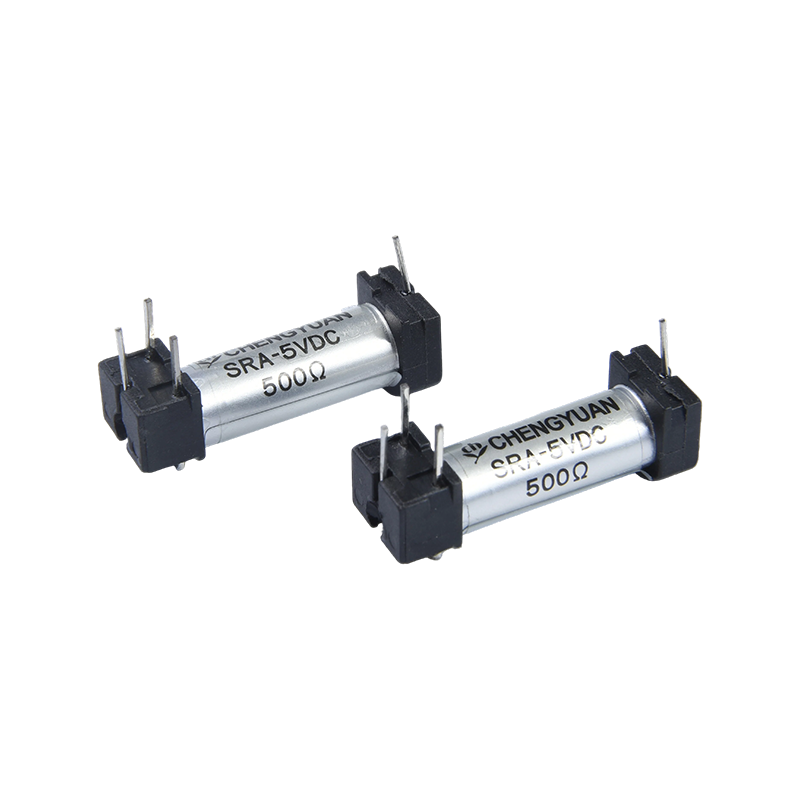

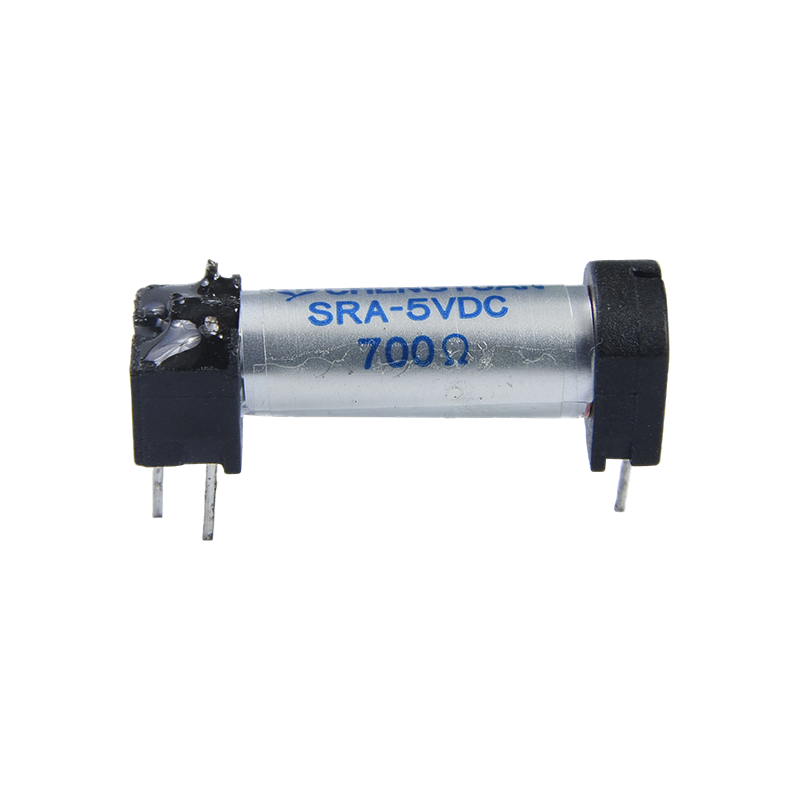

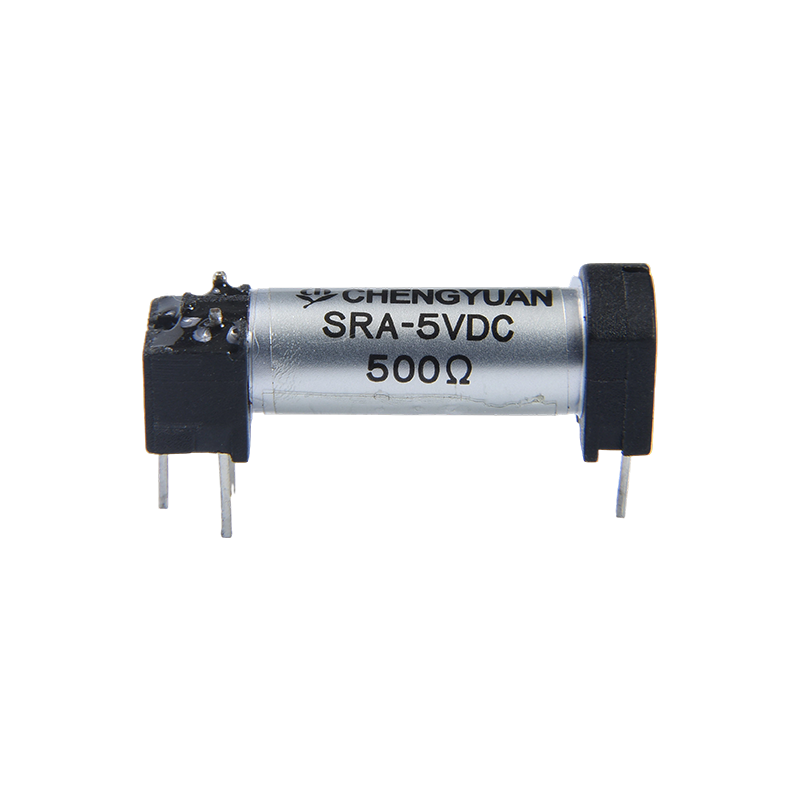

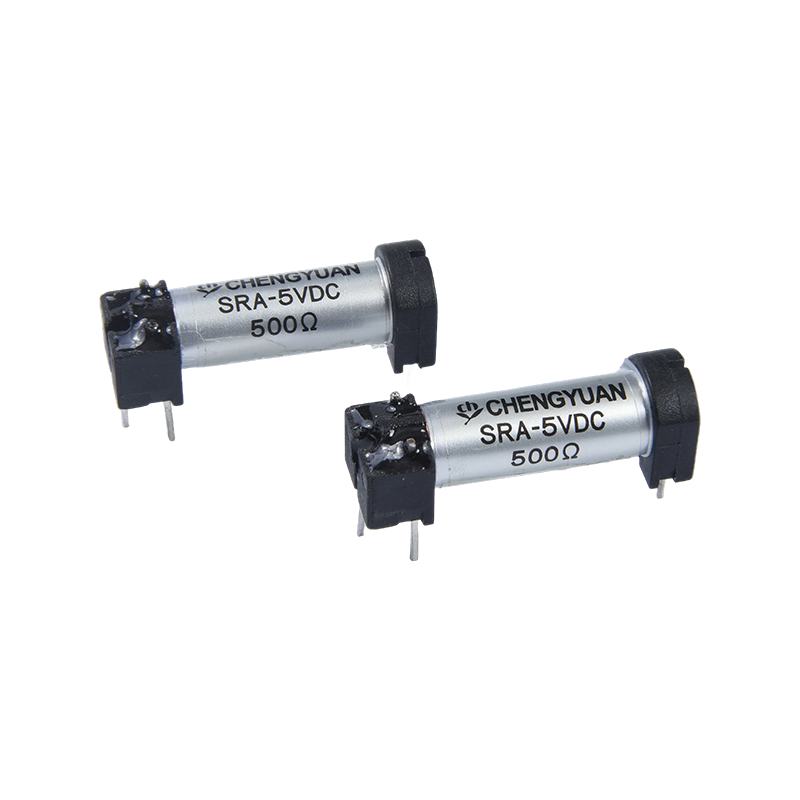

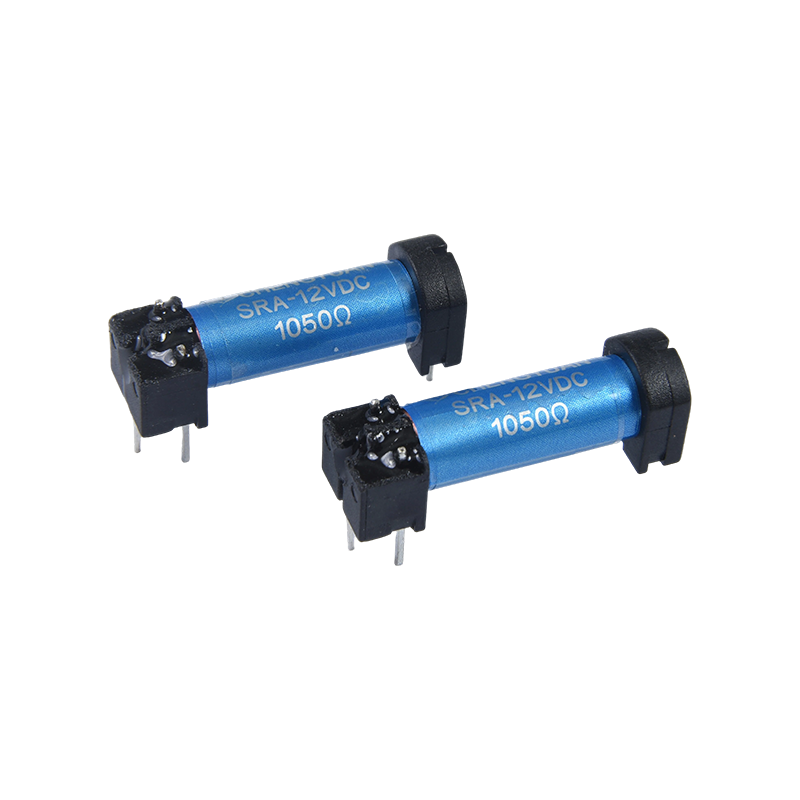

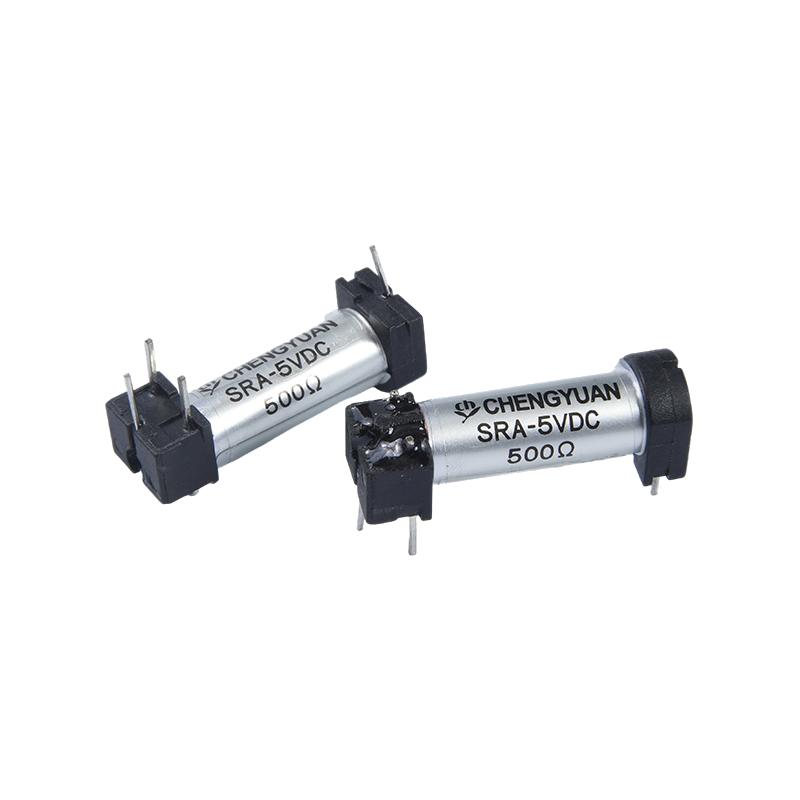

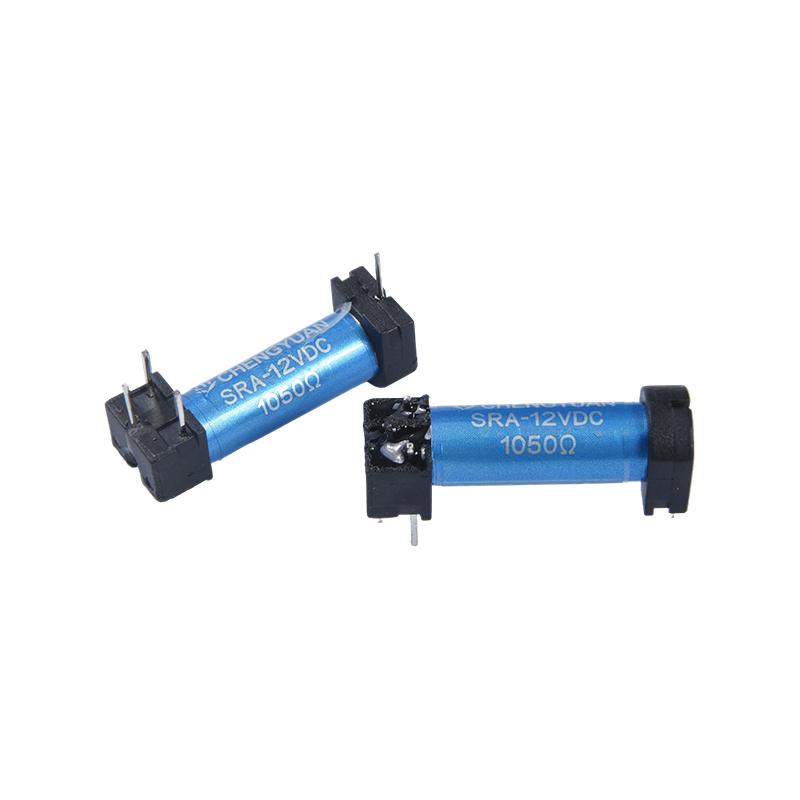

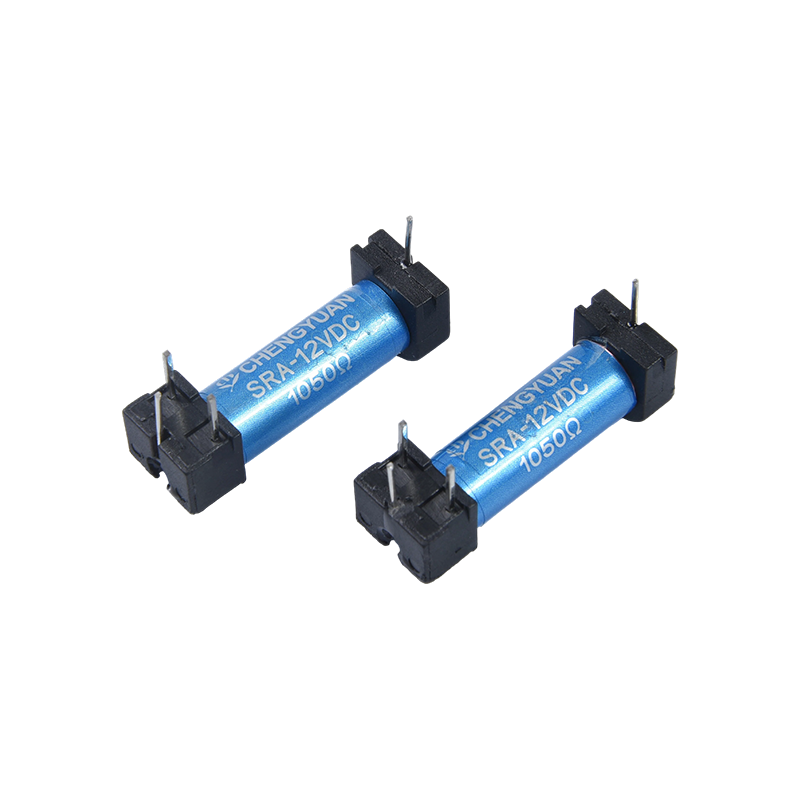

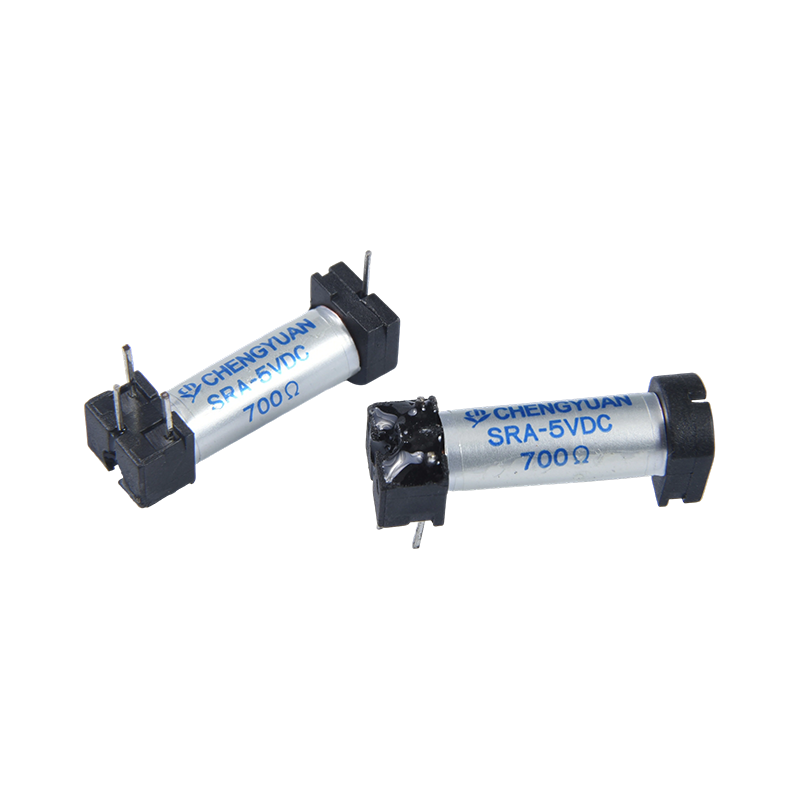

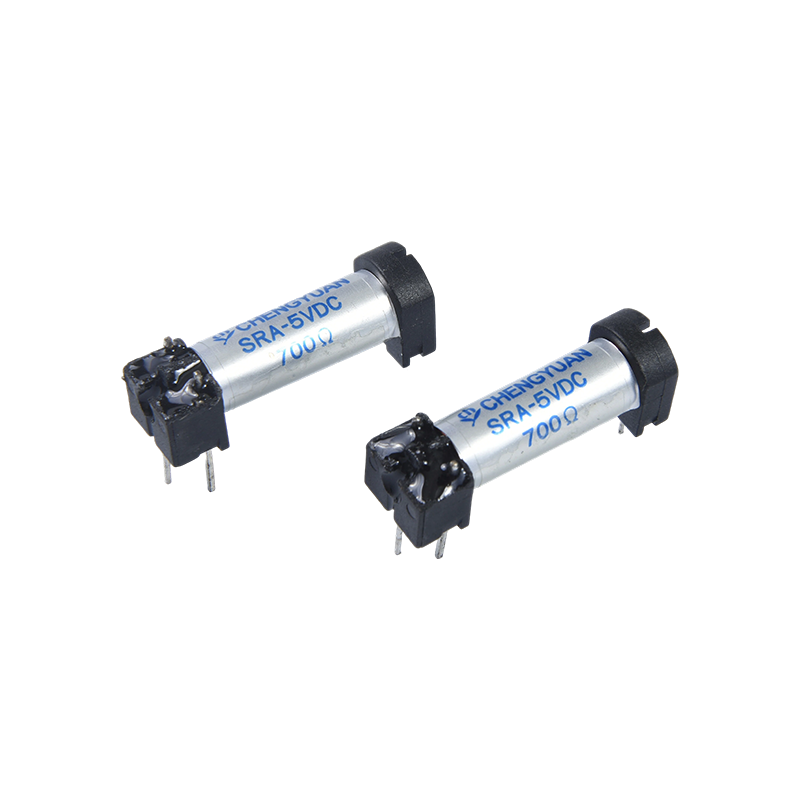

El componente principal del relé Reed SR, el interruptor Reed, está sellado en gas inerte. El circuito se conecta y desconecta mediante la magnetización de los contactos Reed a través de un campo magnético. Su tamaño ultracompacto, bajo consumo energético, alta sensibilidad y larga vida útil constituyen sus principales ventajas, haciéndolo ideal para aplicaciones que requieren alta eficiencia de espacio y confiabilidad.
Aplicaciones típicas:
• Equipos de comunicación: Utilizado en marcadores telefónicos, sistemas de videoteléfono y otros equipos para conmutación de señales o protección de circuitos.
• Sistemas de seguridad: Integrado en sistemas de control de acceso, dispositivos de alarma y cámaras de vigilancia.
• Automatización industrial: Aplicado en diversos instrumentos de prueba de chips, equipos de prueba automotriz y sistemas de automatización industrial.
• Equipos médicos y de medición: Gracias a su baja generación de calor y alta estabilidad, es adecuado para la conmutación de señales sensibles en instrumentos de precisión o sistemas de prueba.
| Parámetros de contacto |
| Nombre del parámetro |
Valor del parámetro |
| modelo |
SR |
| Material de contacto |
Ru/Rh |
| Resistencia de contacto |
≤100mΩ máx. (a 1A 16 VCC) |
| Carga nominal (resistiva) |
0.1A 125VCA / 0.5A 24VCC |
| Corriente de conmutación máxima |
0.5A |
| Tensión de conmutación máxima |
200 VCA |
| Potencia de conmutación máxima |
10VA(CA)/10W(CC) |
| Parámetros de rendimiento |
| Tiempo de recogida (tensión nominal) |
0,55 ms máx. |
| tiempo de liberación |
0,2 ms máx. |
| Resistencia de aislamiento |
Mínimo 100 MΩ (a 500 VCC) |
| Resistencia a presión media |
Entre contactos: 200VAC, 50/60Hz durante 1min |
| Resistencia a presión media |
Entre contacto y bobina: 1400VAC, 50/60Hz durante 1min |
| Resistencia a las vibraciones (durabilidad) |
10-55 Hz, doble amplitud 1,5 mm |
| Antivibración (mal funcionamiento) |
10-55 Hz, doble amplitud 1,5 mm |
| Resistencia al impacto (mal funcionamiento) |
20G mínimo |
| Resistencia al impacto (durabilidad) |
100G mínimo |
| Vida mecánica |
100000000 veces |
| vida electrica |
10000000 veces |
| temperatura ambiente |
-40 ℃ ~ 85 ℃ (sin condensación) |
| peso |
Alrededor de 3g |
| Parámetros de la bobina (20 ℃) |
|
Voltaje nominal
(VCC) |
Corriente de operación nominal ±10% (mA)
|
Resistencia de la bobina ±10% (Ω)
|
Potencia nominal de operación
|
Voltaje de operación (Máx.)
|
Voltaje de liberación (Mín.)
|
Tensión máxima permitida
|
| 3 |
0.012 |
250 |
Aproximadamente 0,036 W |
75% de la tensión nominal |
10% de la tensión nominal |
130% de la tensión nominal |
| 5 |
0.01 |
500 |
Aproximadamente 0,05 W |
| 12 |
0.012 |
1000 |
Aproximadamente 0,144 W |
| 24 |
0.012 |
2000 |
Aproximadamente 0,288 W |
Los valores anteriores son valores iniciales. No aplique el voltaje máximo al producto continuamente durante >10 minutos para evitar el sobrecalentamiento de la bobina.

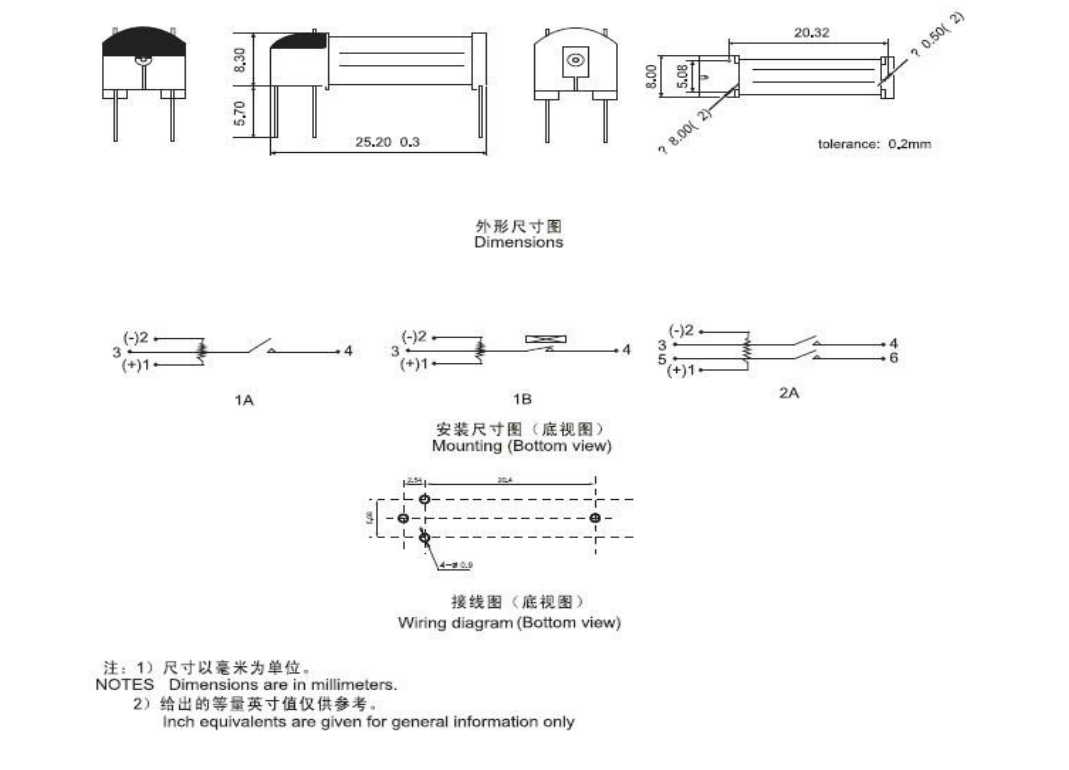

Dibujo de dimensiones generales, diagrama de cableado, diagrama de ubicación de los orificios de instalación (unidad: mm)
marca de pedido
SR-1-A-05
1 2 3 4
1: Modelo: SORBO
2: Número de grupos de contactos: 1-1 polo
3: Formulario de contacto: C referencia C; H referencia A; B referencia B
4: Tensión nominal: 3,5,12,24 VCC
Declaración: Esta especificación de producto es sólo para referencia del cliente y está sujeta a cambios sin previo aviso.
Para Shengyuan, es imposible evaluar todos los requisitos de parámetros de rendimiento de los relés en cada campo de aplicación específico, por lo que los clientes deben elegir productos que los cumplan en función de las condiciones de uso específicas. Para relés sellados
Después de instalar y limpiar el dispositivo, abra el orificio de ventilación de la carcasa antes de usarlo. Si tiene alguna pregunta, comuníquese con Shengyuan para obtener más asistencia técnica. Sin embargo, la responsabilidad de la selección del producto recae únicamente en el cliente.
